剖视展示型滚珠轴承座结构设计

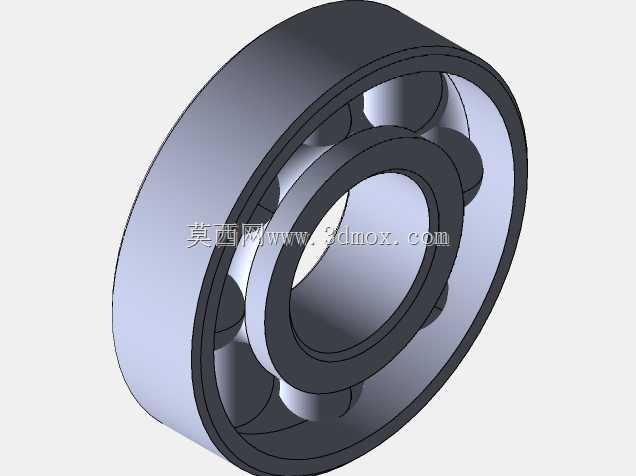

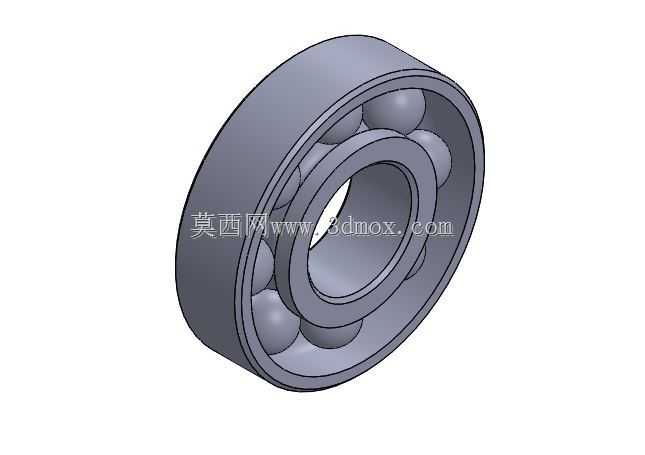

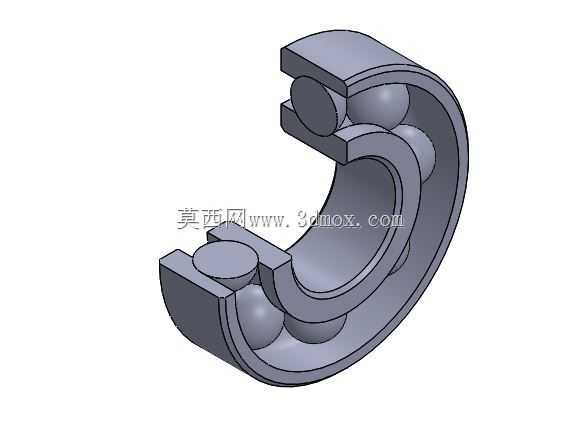

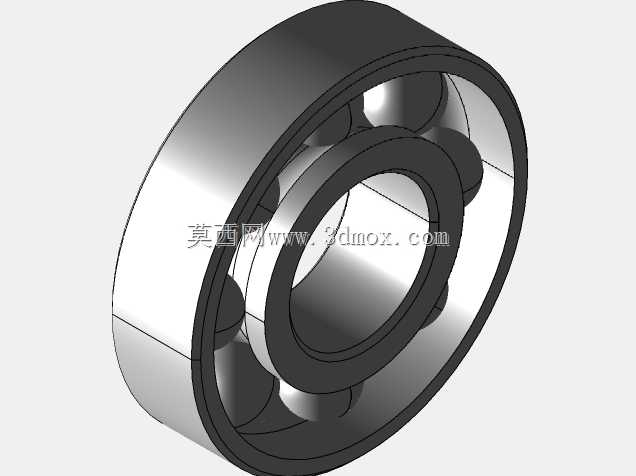

做传动结构设计的时候，很多新手容易把轴承座的受力边界想当然，总觉得只要能把轴承外圈卡住就算合格，真到现场跑设备才知道，不同工况下的轴承座，哪怕尺寸差几毫米，都可能出现外圈蠕变、温升超差甚至抱死的问题。这次做的这款滚珠轴承座，特意用了半剖的展示结构，就是为了让选型和建模的同行能直观看到内部滚珠、保持架与座体的配合关系，不用对着二维剖视图反复脑补装配间隙。

从实际应用场景来说，这类带内置滚珠的轴承座，多用在中小载荷的水平传动轴系里，比如轻工输送线的从动辊支撑、小型风机的叶轮轴定位、台式加工设备的主轴辅助支撑，不需要额外拆分轴承与座体的装配步骤，集成度更高，也能减少现场装配时的同轴度误差。很多小设备厂之前喜欢自己下料焊接轴承座，焊完还要上车床二次镗孔，费工不说，焊接应力释放后很容易出现孔位变形，用这种标准化的集成式滚珠轴承座，直接通过座体的安装孔固定到设备机架上，穿轴就能用，省了不少后处理的工序。

设计的时候最先考虑的是载荷传递路径，径向载荷从轴传递到内圈，再通过滚珠均匀分散到外圈，最终由座体的安装基面传导到设备机架，所以座体的壁厚不是均匀做的，承载区的壁厚比非承载区厚了两毫米左右，既不会过度增加整体重量，又能保证长期受载不会出现座体开裂。很多人做这类模型的时候容易忽略保持架的位置，要么把滚珠做的互相干涉，要么保持架的间隙留的不合理，实际建模的时候要注意，滚珠与滚道的接触角要匹配对应轴承的载荷特性，深沟球结构的接触角为零，主要承受径向力，也能承受少量的轴向窜动，所以座体的轴向定位台阶高度不能太高，刚好卡住外圈端面就行，留够热膨胀的余量，避免设备运行升温后轴系伸长顶死轴承。

尺寸边界上，这款轴承座适配的轴承内径30mm、外径72mm、宽度19mm，对应的座体安装孔中心距要根据配套机架的型材规格做匹配，安装基面的平面度要求控制在0.02mm以内，不然锁紧安装螺栓的时候会把座体拉变形，导致轴承内圈与外圈不同心，转起来卡顿还会异响。座体两端的密封槽位置也做了预留，虽然展示模型里没装密封圈，但实际选型的时候可以根据工况搭配接触式或者非接触式密封，粉尘大的场合就用双唇接触密封，油润滑的高速场合就用间隙密封加甩油环结构。

建模过程中特意把剖切断面做的规整，没有多余的碎面，每个特征的建模顺序都是按照实际加工工序来的：先做座体的基体毛坯，再镗轴承安装孔，然后铣安装基面，钻安装固定孔，最后做倒角和去毛刺的特征，这样导出的模型不管是做装配仿真，还是转工程图出加工图纸，都不会出现特征错乱的问题。很多网上下载的轴承座模型看着外形差不多，实际导入装配体一配合就发现，轴承安装孔的公差带没留，装进去要么过盈太大要么间隙太松，这个模型在做配合特征的时候，按照基孔制的公差要求给安装孔留了H7的公差带，轴配合的位置选k6的过渡配合，符合常规的机械设计公差选用规范，不用再自己反复调整尺寸。

从选型角度说，选这类轴承座的时候不能只看承载能力，还要算额定寿命，按照轴的实际转速、径向载荷大小、有没有冲击载荷来算额定动载荷，一般静载荷安全系数取1.5到2就够，有冲击的场合比如冲床的送料辊支撑，安全系数要提到3以上，这时候座体的材质也要对应换成铸钢的，普通灰铸铁的座体抗冲击性能差，重载冲击下容易崩裂。日常维护的时候，这类集成式轴承座要注意注脂周期，转速低于1000转的场合，三个月补一次锂基脂就行，高速运转的话要缩短补脂周期，还要注意不要把不同牌号的润滑脂混加，不然会导致润滑脂失效，磨损滚珠和滚道。

很多做设备改造的同行喜欢在原有设备上加装这类轴承座做辅助支撑，这时候一定要注意找正同轴度，两个支撑座的孔同轴度误差不能超过0.03mm，不然轴转起来会产生附加弯矩，不仅轴承寿命骤降，还可能导致轴疲劳断裂。安装的时候不要直接用锤子敲轴承内圈或者外圈，要通过套筒均匀施压把轴承压到位，避免滚道出现压痕，运行的时候产生异响。这个模型把内部的滚珠、内外圈的配合关系都做的很清楚，刚入行的结构设计师也能通过这个模型直观理解轴承座的内部构造，不用拆实物就能搞清楚各个零件的装配关系，做传动方案设计的时候可以直接调用，省掉重复建模的时间，也能避免自己建模时出现的结构干涉、尺寸错误等问题。
