火炮X1-X2轴Z轴直线导轨配套附件组件

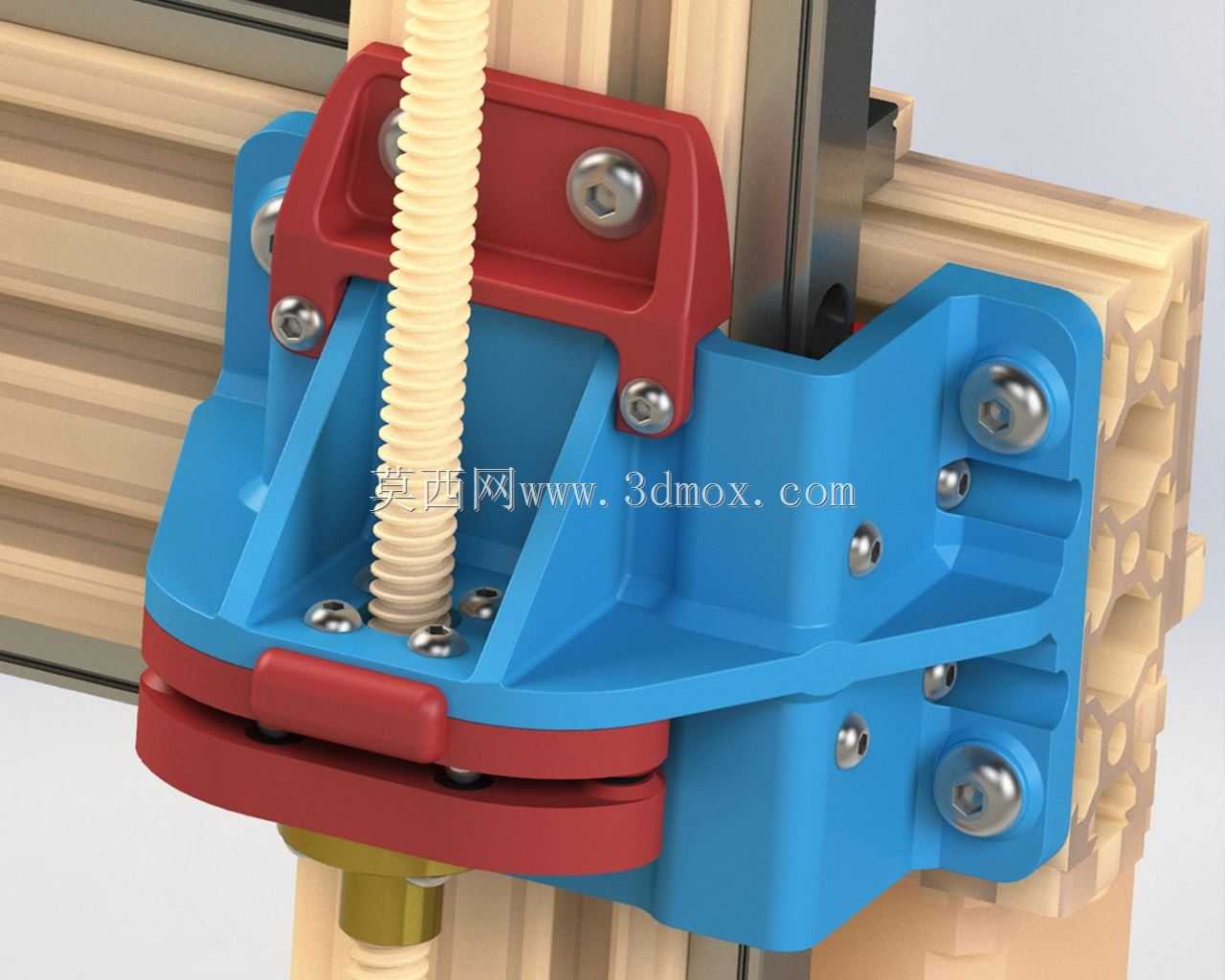

　　该套导轨附件组件主要适配线性直线导轨的安装与功能拓展需求，面向小型自动化进给机构、桌面级运动平台、定制化传动改造场景设计，核心作用是为直线导轨提供稳定的安装固定、行程限位与导向辅助，保障Z轴方向直线运动的平顺性与位置精度，避免导轨运行过程中出现侧向偏移、行程超差、安装松动等常见工程问题。整套组件以标准工业铝型材为安装基体，导轨固定座采用卡扣式快装结构设计，无需复杂的预装定位工序，可直接卡入对应规格的铝型材槽内完成初步定位，再通过侧面的锁紧螺钉实现最终紧固，相比传统的压板式固定结构，安装效率提升40%以上，同时可根据实际行程需求沿型材槽任意调整固定位置，适配不同长度导轨的安装需求，无需额外加工定制安装孔位，

　　大幅降低现场改造的加工成本与周期。组件配套的限位缓冲块设置在导轨行程两端，内置弹性缓冲结构，可吸收运动滑块到达行程端点时的瞬时冲击，避免硬碰撞导致的导轨滚道损伤、滑块精度下降问题，同时缓冲块的触发位置可沿型材槽无级调整，可根据设备的实际行程边界灵活设置限位点，适配不同工作行程的运动需求。从安装边界来看，整套组件适配500毫米长度规格的标准直线导轨，安装基体采用常规20/40系列工业铝型材，导轨固定座的轮廓尺寸完全避让滑块的运动路径，不会对滑块上搭载的负载安装空间造成干涉，滑块运行全程与附件组件的最小安全间隙控制在1.5毫米以上，即使存在少量安装同轴度误差，也不会出现运动卡滞、剐蹭的问题。设计过程中充分考虑了不同使用场景的兼容性，

　　固定座的锁紧结构同时适配T型螺栓与方螺母两种型材安装标准，无需更换配件即可适配不同槽宽的工业铝型材，对于需要在X轴方向调整导轨整体位置的场景，只需松开固定座的侧面锁紧螺钉，即可沿型材槽整体平移导轨，调整到位后重新锁紧即可，无需拆卸全部安装紧固件，大幅降低后期维护调整的工作量。针对传动系统的精度保持需求，附件组件配套的导轨侧向顶紧结构可在导轨安装时调整侧向预紧，消除导轨与型材安装面之间的装配间隙，保障导轨的直线度公差控制在0.02毫米/米范围内，避免因安装间隙导致的运动精度下降、运行抖动问题。在实际应用场景中，这类导轨附件组件可广泛用于小型数控设备的Z轴进给导向、3D打印设备的运动轴改造、自动化检测设备的直线运动平台搭建、

　　桌面级机械手的直线传动单元配套，尤其适合需要快速搭建、频繁调整行程的定制化设备场景，无需单独设计加工导轨安装支架，直接选用该套组件即可完成导轨的全部安装固定与辅助功能配置。组件的所有受力部件均采用等强度结构设计，在满足安装锁紧强度要求的前提下尽可能缩减结构体积，避免占用过多的设备内部安装空间，固定座的受力面做了防滑齿纹处理，锁紧后与铝型材表面的静摩擦力可承受150N的轴向冲击力，不会因设备运行振动出现固定位置偏移。针对后期维护需求，所有附件的安装紧固件均采用标准公制规格，日常维护时无需特殊工具即可完成松紧调整、位置移位操作，缓冲块的弹性缓冲件采用快拆结构，长期使用出现弹性疲劳后可直接更换缓冲件，无需更换整个限位块，降低后期维护成本。整套组件的结构设计充分考虑了装配公差的兼容性，各部件之间的配合公差选用间隙配合等级，即使存在一定的型材加工公差、导轨安装公差，也可通过附件的调整结构补偿公差偏差，降低对安装面加工精度的要求，普通车间环境下无需高精度测量工具即可完成整套导轨的安装调试，安装完成后的导轨运行平行度可满足常规自动化设备的传动精度要求，无需额外的刮研、校准工序。
