迷你摆动式活塞动力机构教学演示装置

　　这套小型摆动活塞式动力结构，常被用于机械原理课程的具象化教学场景，也可作为桌面级动力原理验证载体，帮助初学者直观理解往复式动力转换的完整逻辑，填补了纯理论教学中实体感知缺失的空白，不少职校、工科专业的机械认知实训环节，都会采用同类型缩比结构作为演示教具，让学生能直接观察动力传递的每一个环节，不用仅靠二维图纸脑补运动轨迹。

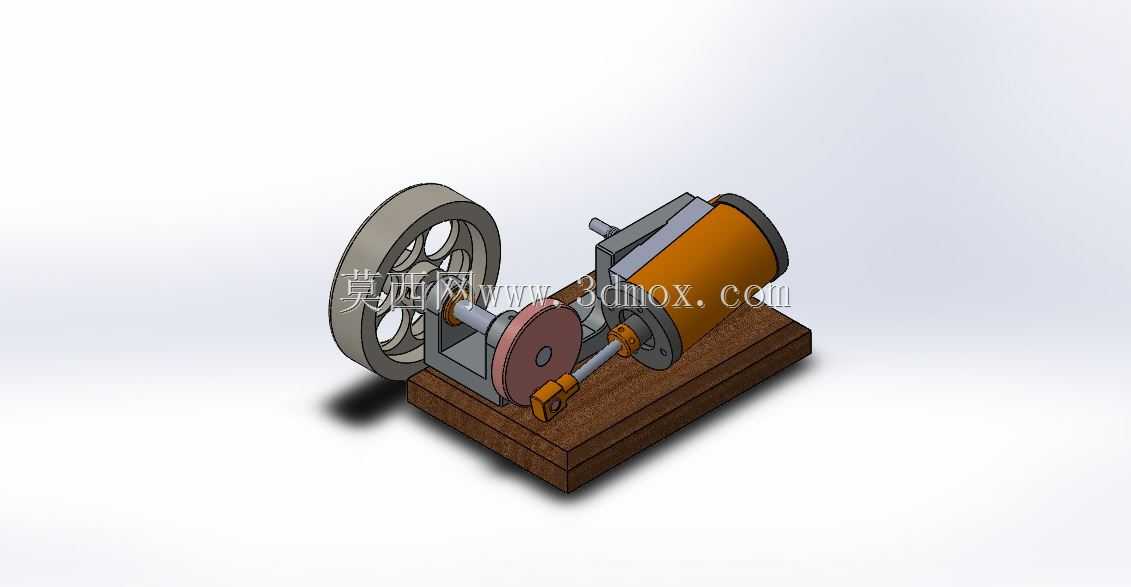

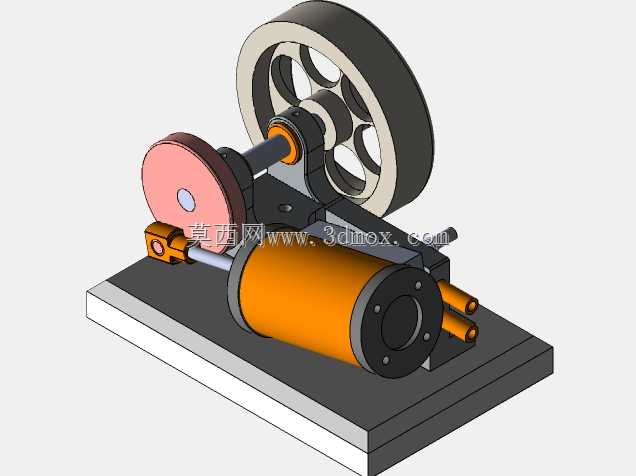

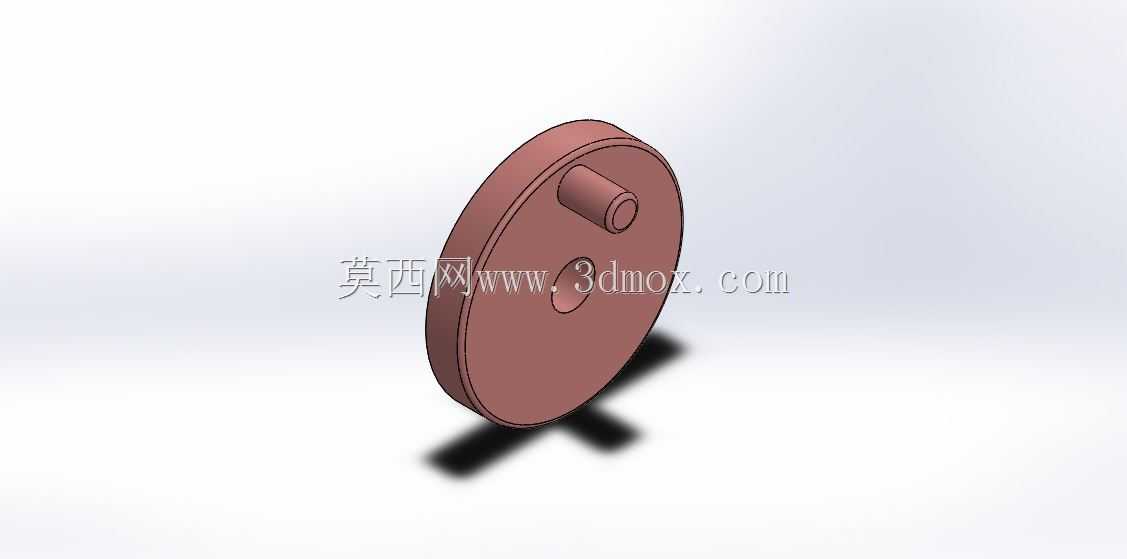

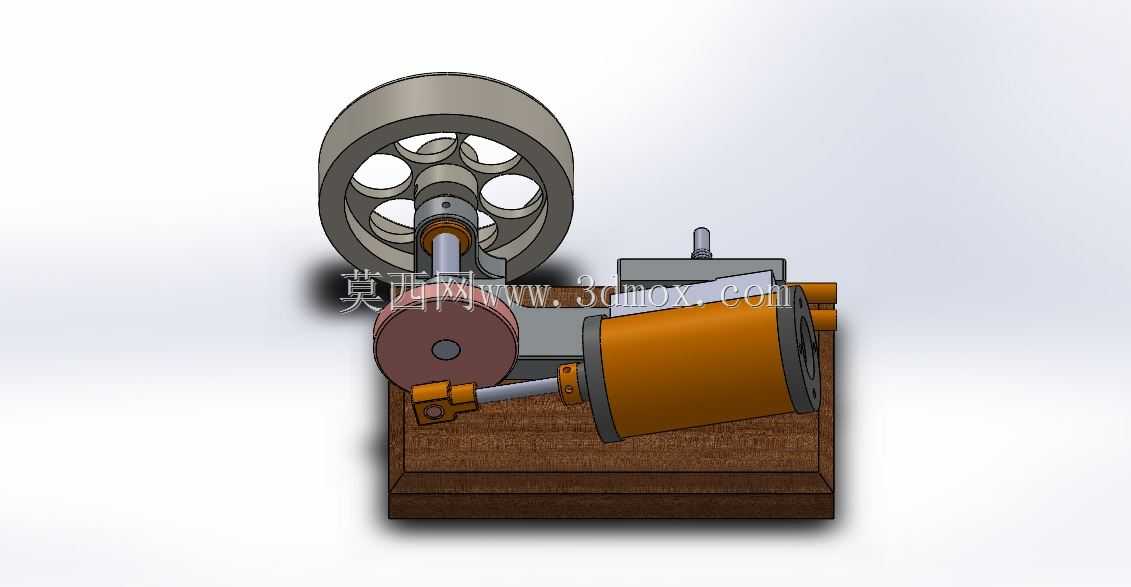

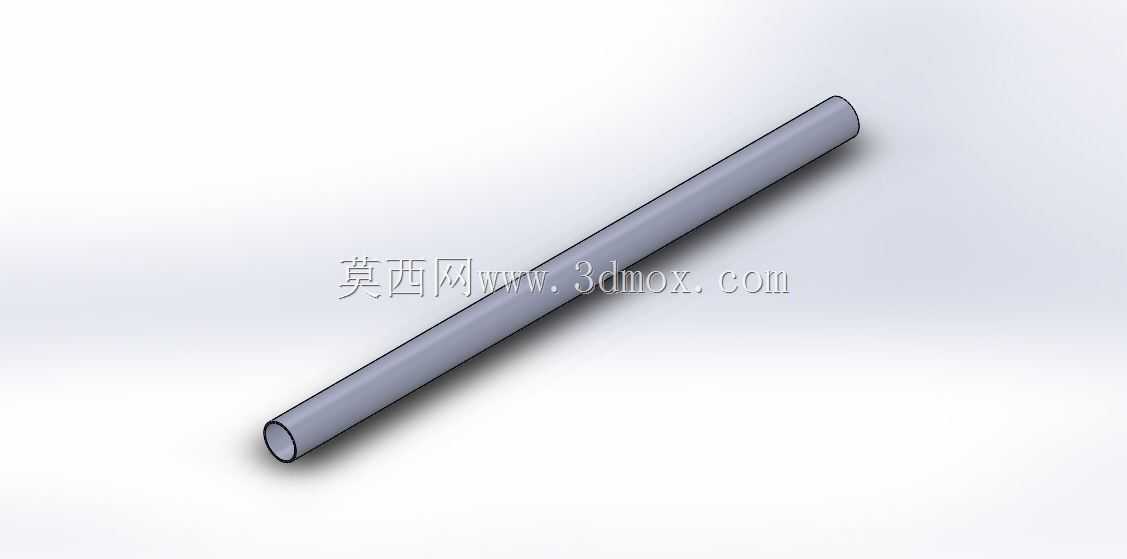

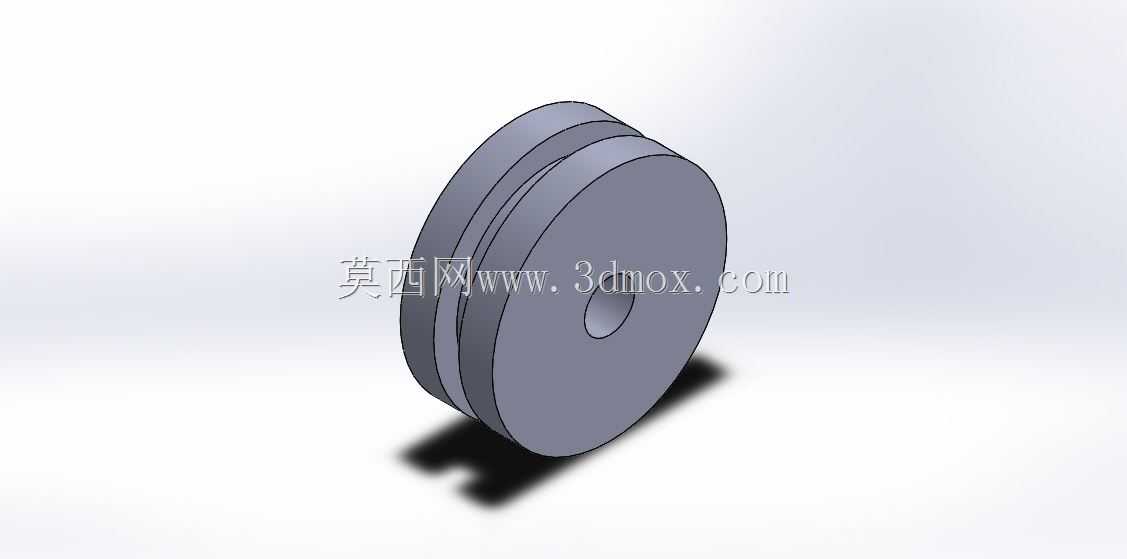

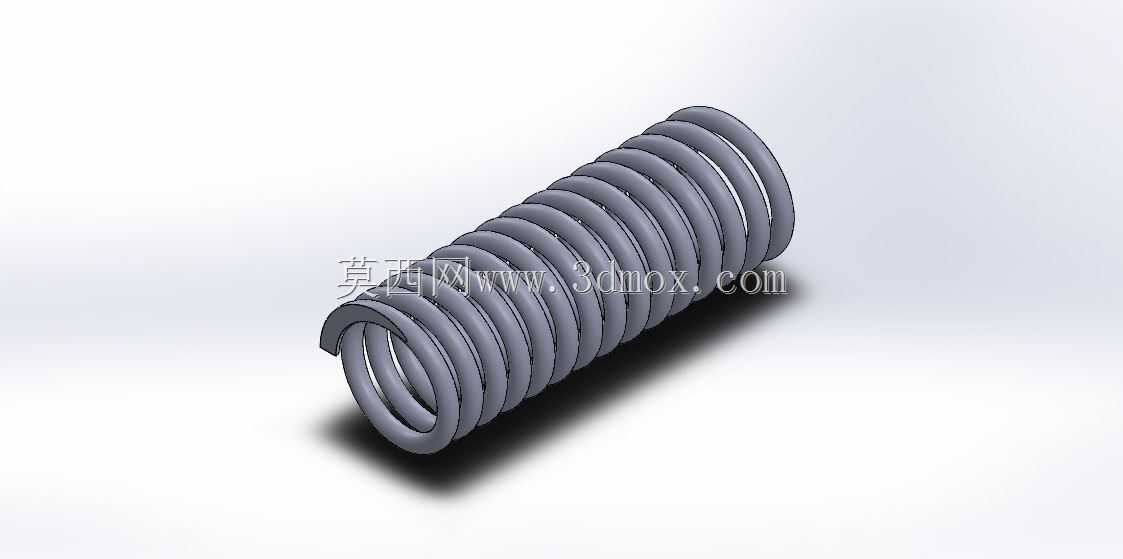

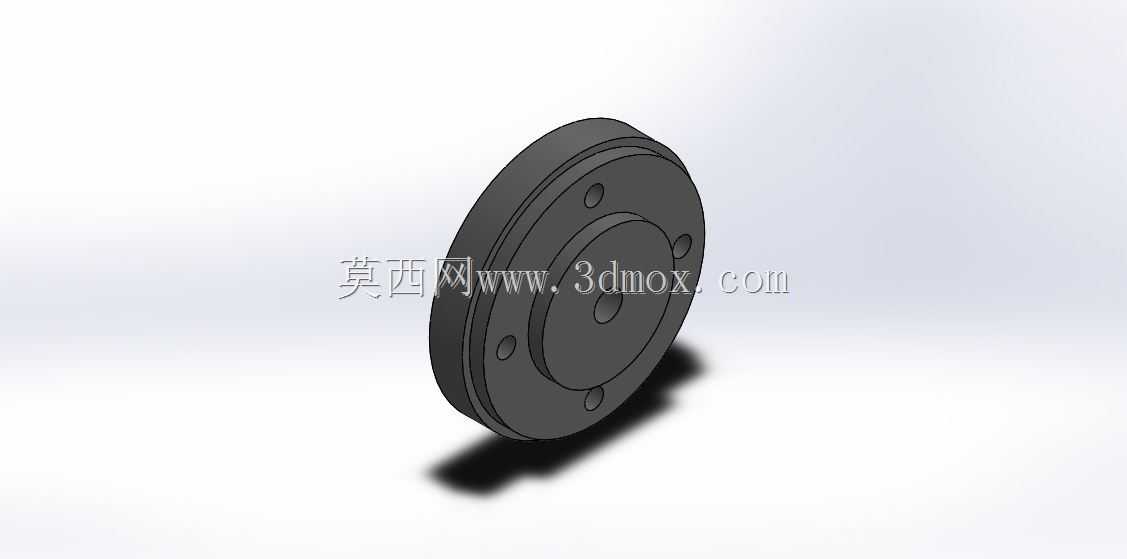

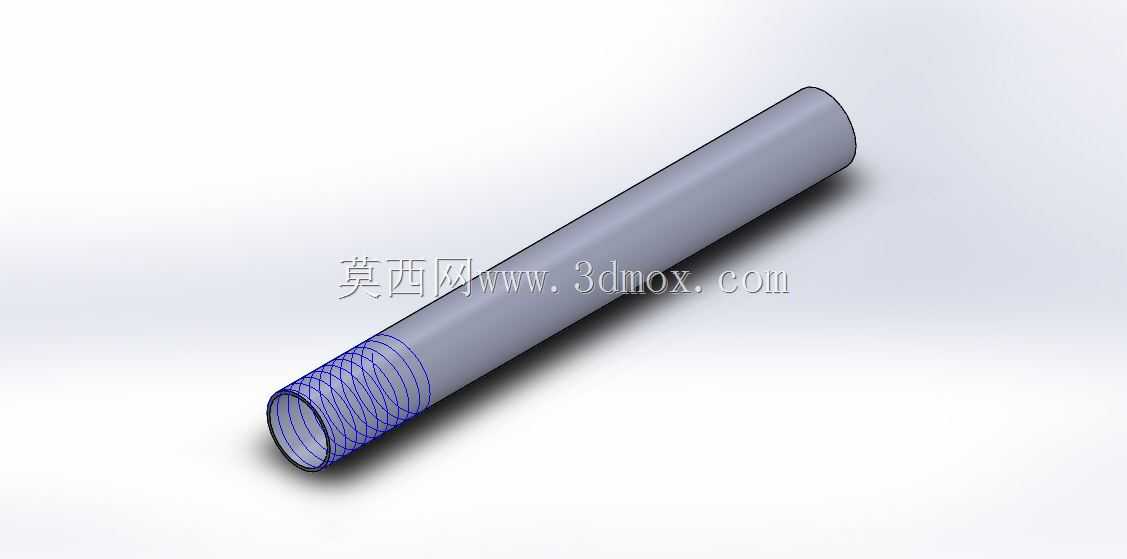

　　从实际功能来看，这套结构完整复现了活塞式动力装置的核心工作逻辑：气缸内的活塞做往复直线运动，通过铰接的连杆将动力传递给曲轴段，曲轴带动端部的大直径飞轮储存转动惯量，抵消活塞运动到上下止点时的传动死点问题，保证整个机构能够连续平稳运转，飞轮侧的偏心轮结构还可同步驱动附属的摆臂组件，模拟实际动力设备的附件驱动逻辑，整套结构没有冗余的功能设计，所有部件都服务于动力转换与传递的核心目标。

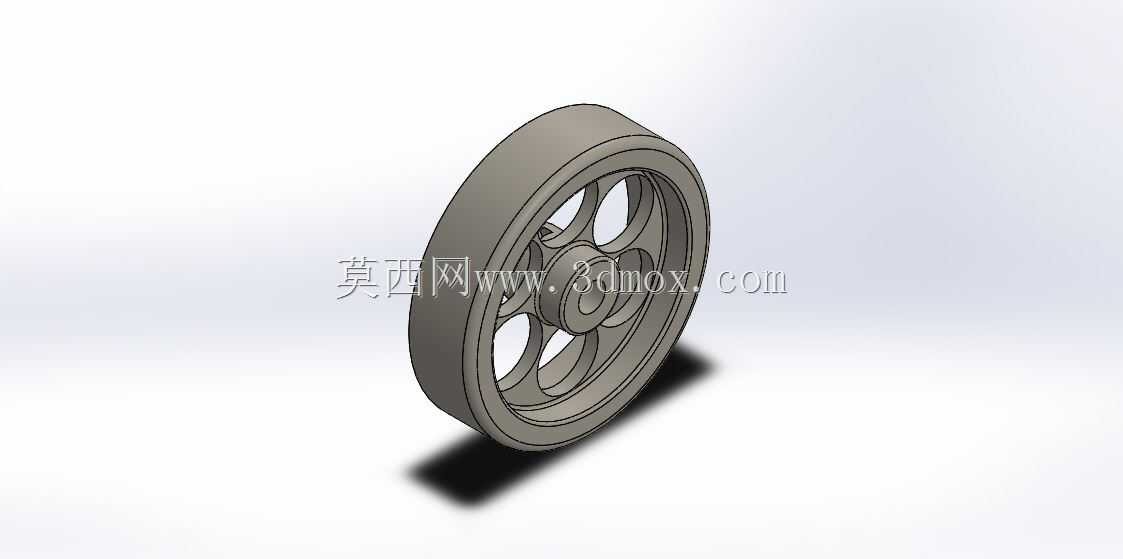

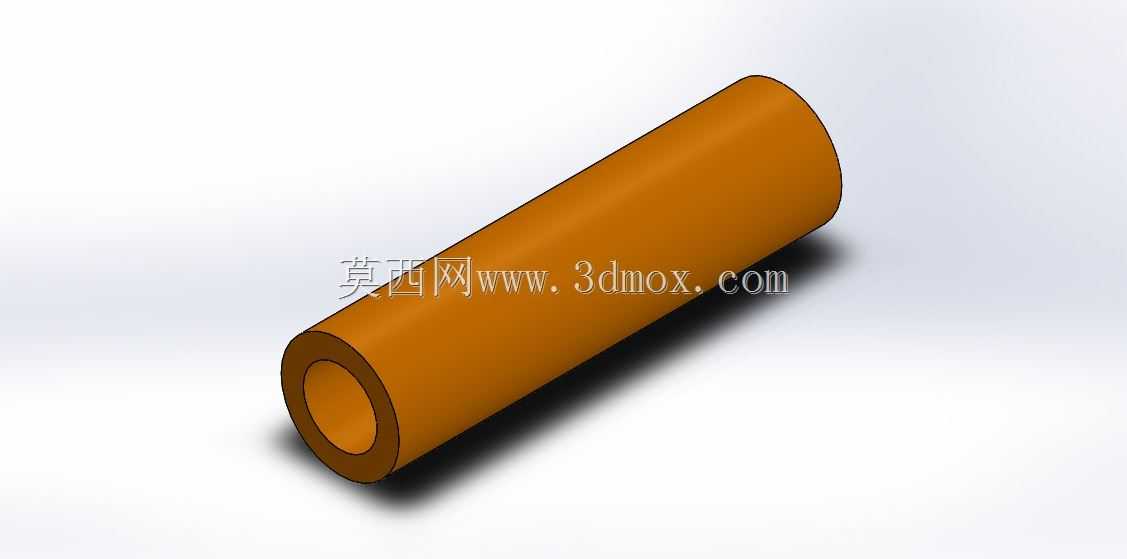

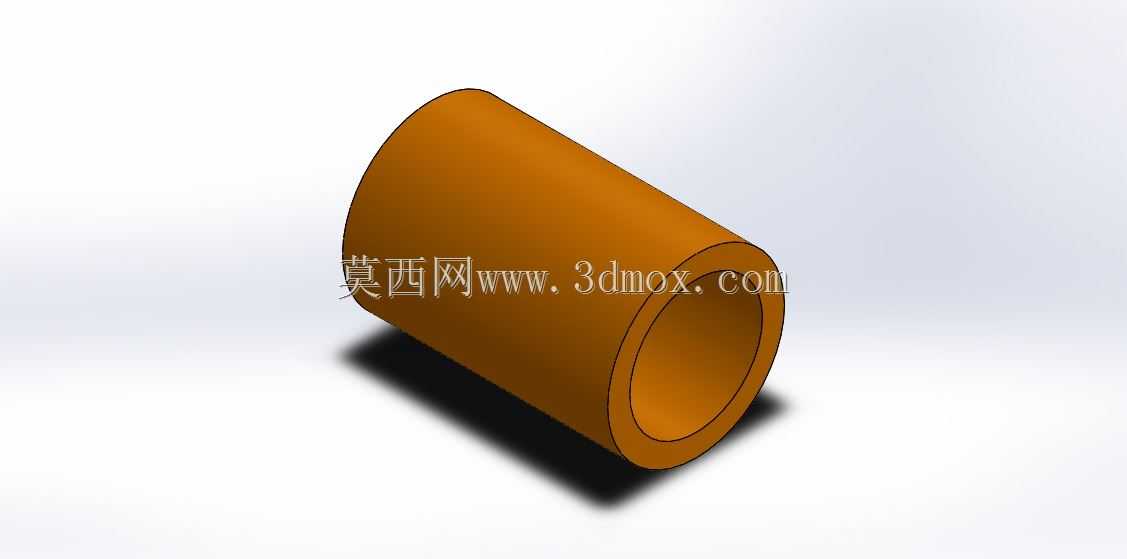

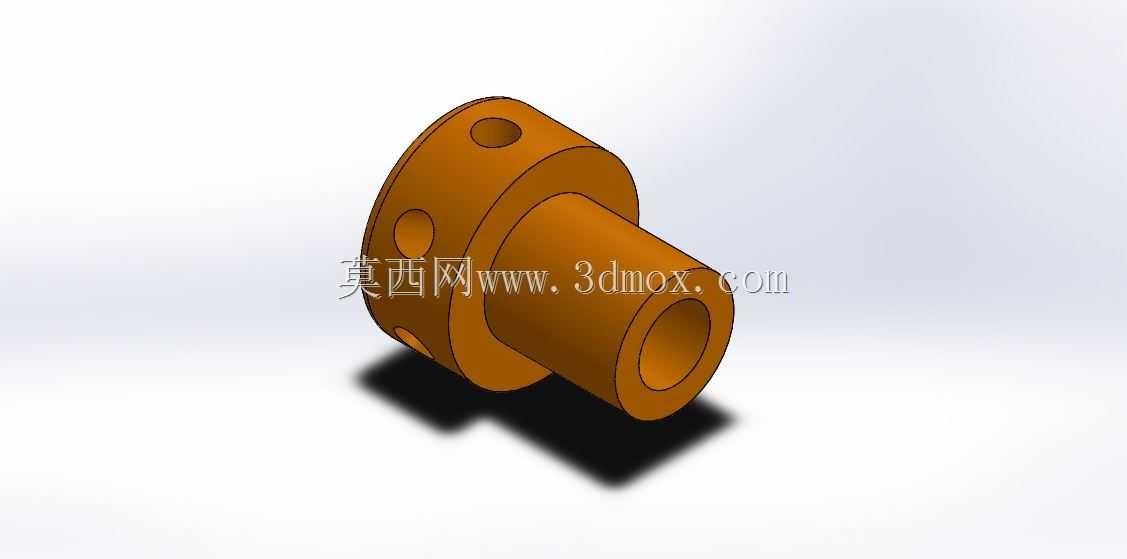

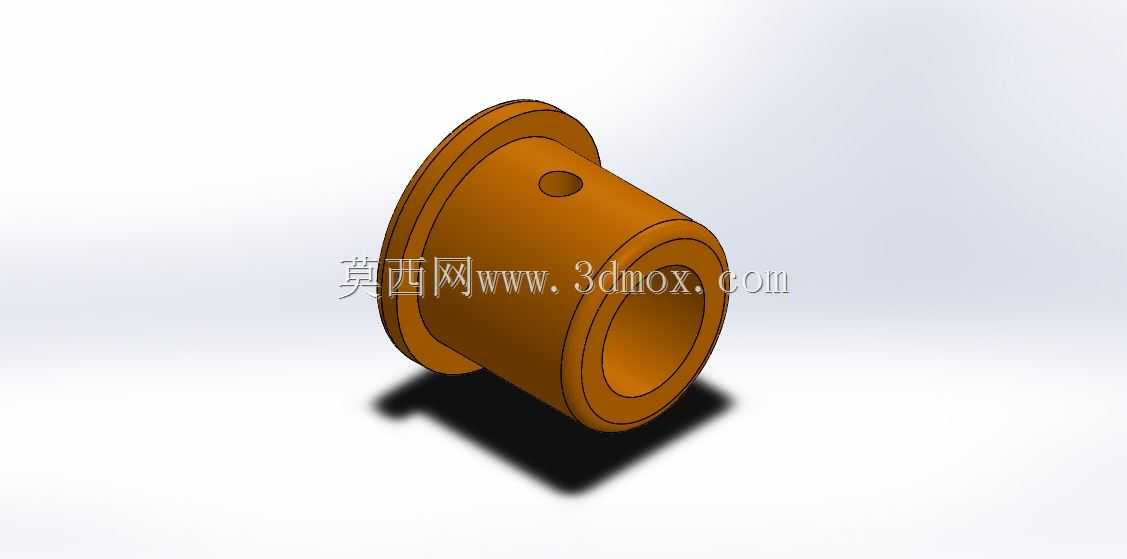

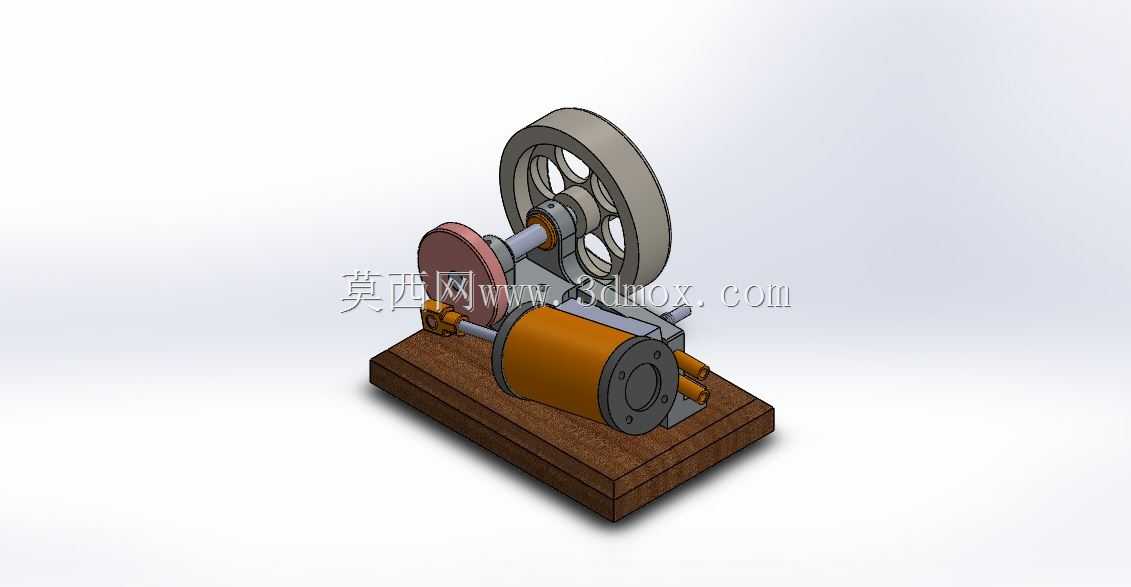

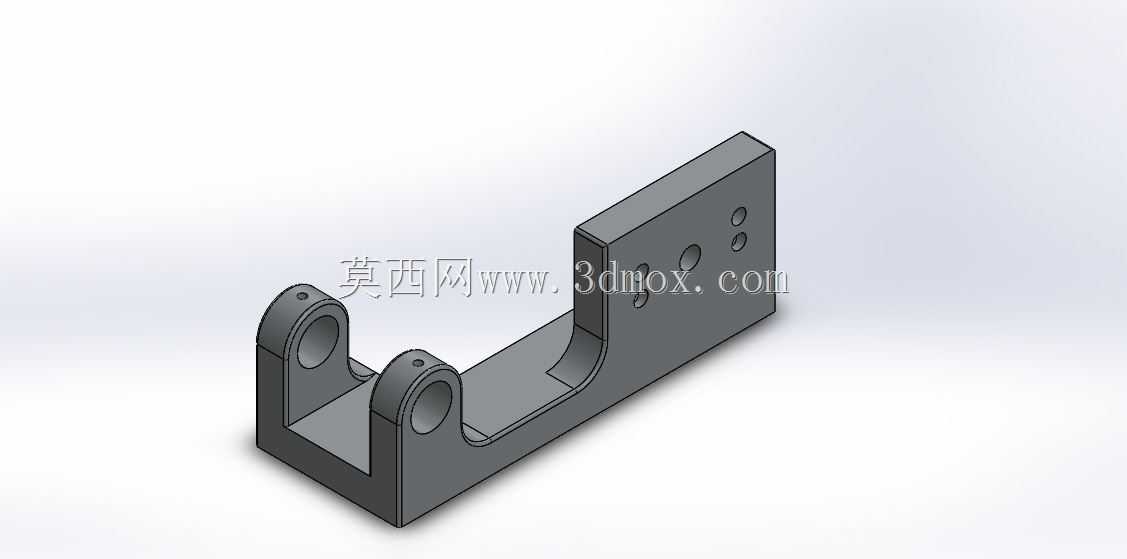

　　设计层面上，整套结构采用了卧式安装布局，将气缸组件倾斜布置在底座上，相比直立式布局大幅降低了整体重心，减少运转时的振动幅度，底座采用整块平板式结构，所有运动部件的安装基准都统一在底座上平面，加工时仅需要保证底座上平面的平面度、各安装孔位的位置度，就能满足整套机构的装配精度要求，降低了加工与装配的难度。气缸端部设计了双进出气接口，可根据演示需求接入压缩空气作为动力输入，也可改装为小型内燃机结构做点火演示，适配不同的教学场景需求。曲轴与连杆的铰接位置采用了耐磨衬套结构，减少长期往复转动带来的磨损，延长演示装置的使用寿命，飞轮采用辐条式结构，在保证足够转动惯量的前提下减轻自身重量，降低启动时需要的初始驱动力。

　　安装边界方面，整套结构的底座为矩形平板，所有部件均不超出底座的外轮廓范围，安装时仅需要在底座四个角预留固定孔位，就可以将整套装置固定在实训台或者桌面支架上，不需要额外预留周边的操作避让空间，整体占用空间仅相当于一本普通词典的大小，非常适合在教室、实验室的桌面场景摆放使用。运动部件的外侧没有额外的防护罩设计，是因为作为教学演示装置，需要完全暴露所有传动部件，方便观察者清晰看到每一个零件的运动状态，实际使用时只需要注意在运转过程中不要触碰运动区域即可，不需要额外的安全防护结构。

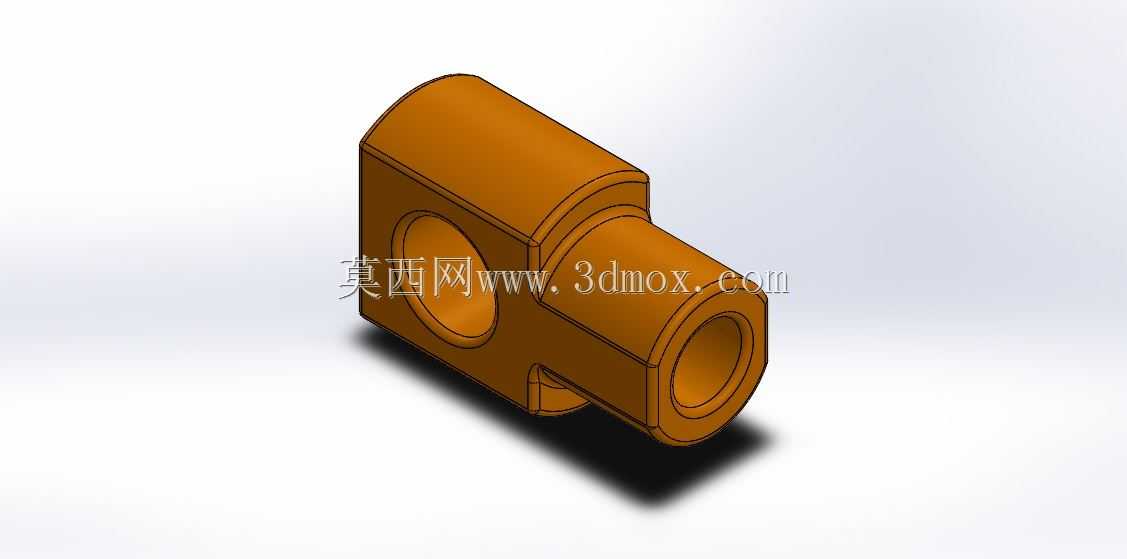

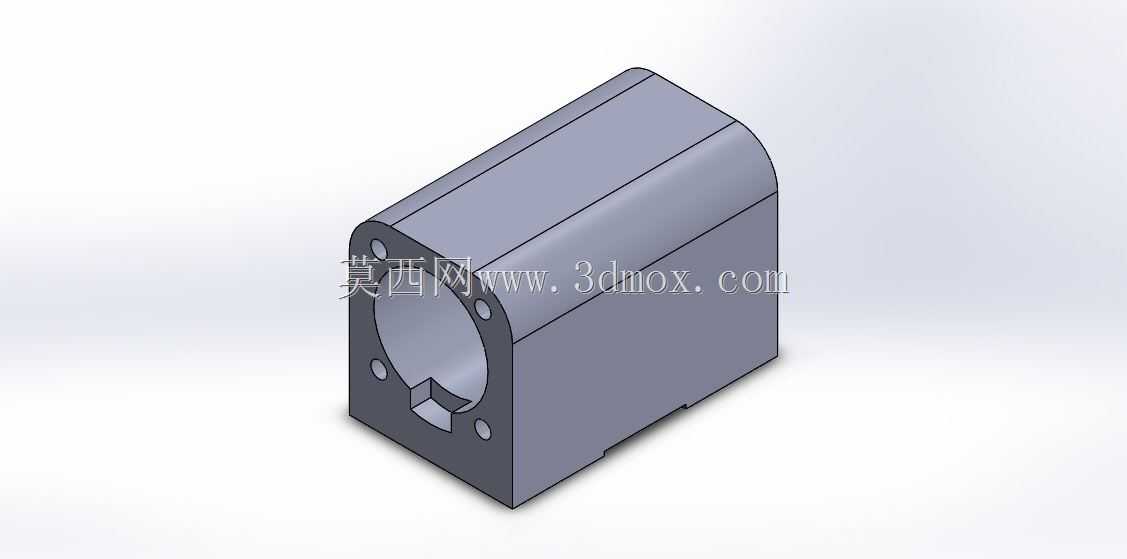

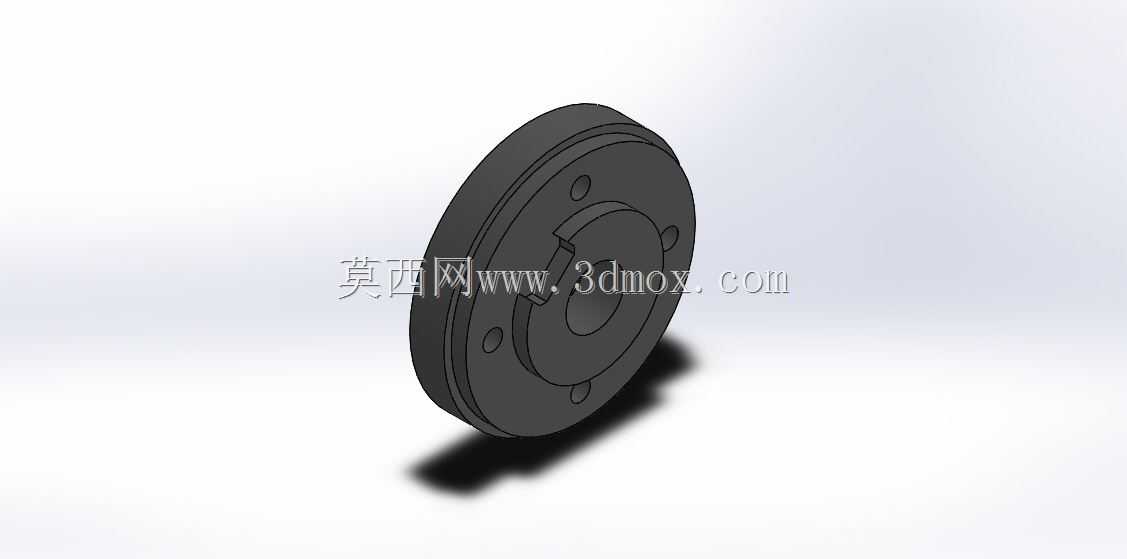

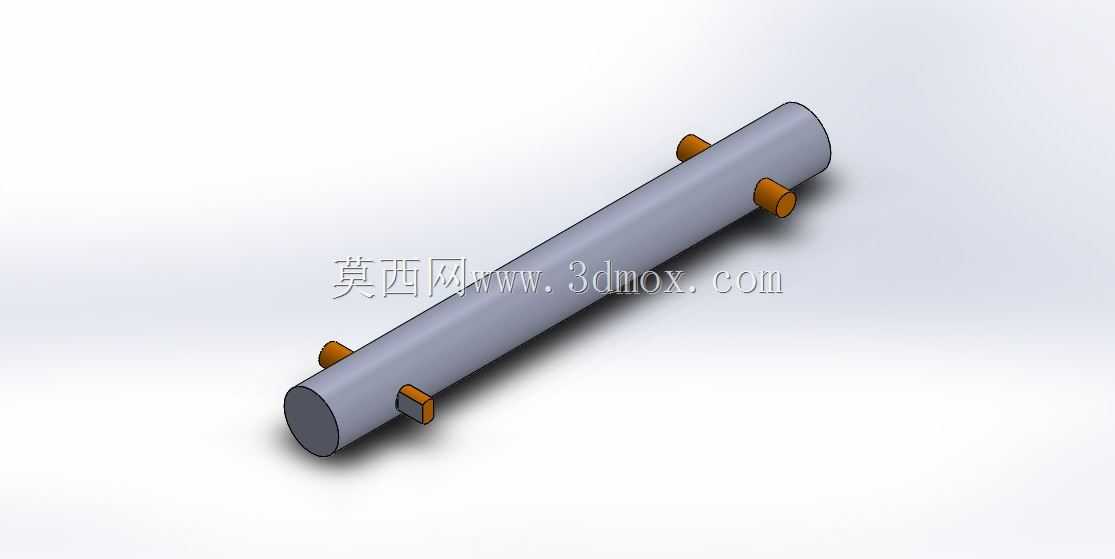

　　从结构细节来看，活塞与气缸的配合采用了间隙配合设计，既保证活塞能够在气缸内顺畅往复运动，又不会因为间隙过大导致漏气泄压，保证动力传递的效率。连杆两端的铰接孔同轴度要求较高，设计时通过统一的装夹基准加工两端孔位，避免因为同轴度误差导致运动卡滞。飞轮与曲轴的连接采用平键周向固定、轴端挡圈轴向固定的方式，保证飞轮与曲轴同步转动，不会在高速转动时出现松脱问题。整套结构的零件数量不多，每一个零件的结构都经过简化，没有复杂的曲面特征，非常适合三维建模初学者作为练习素材，通过拆解建模的过程理解每个零件的功能与装配关系，掌握装配体中配合约束的使用逻辑，理解运动仿真中转动副、移动副的设置方法。
