5毫升注射器柱塞偶件结构设计

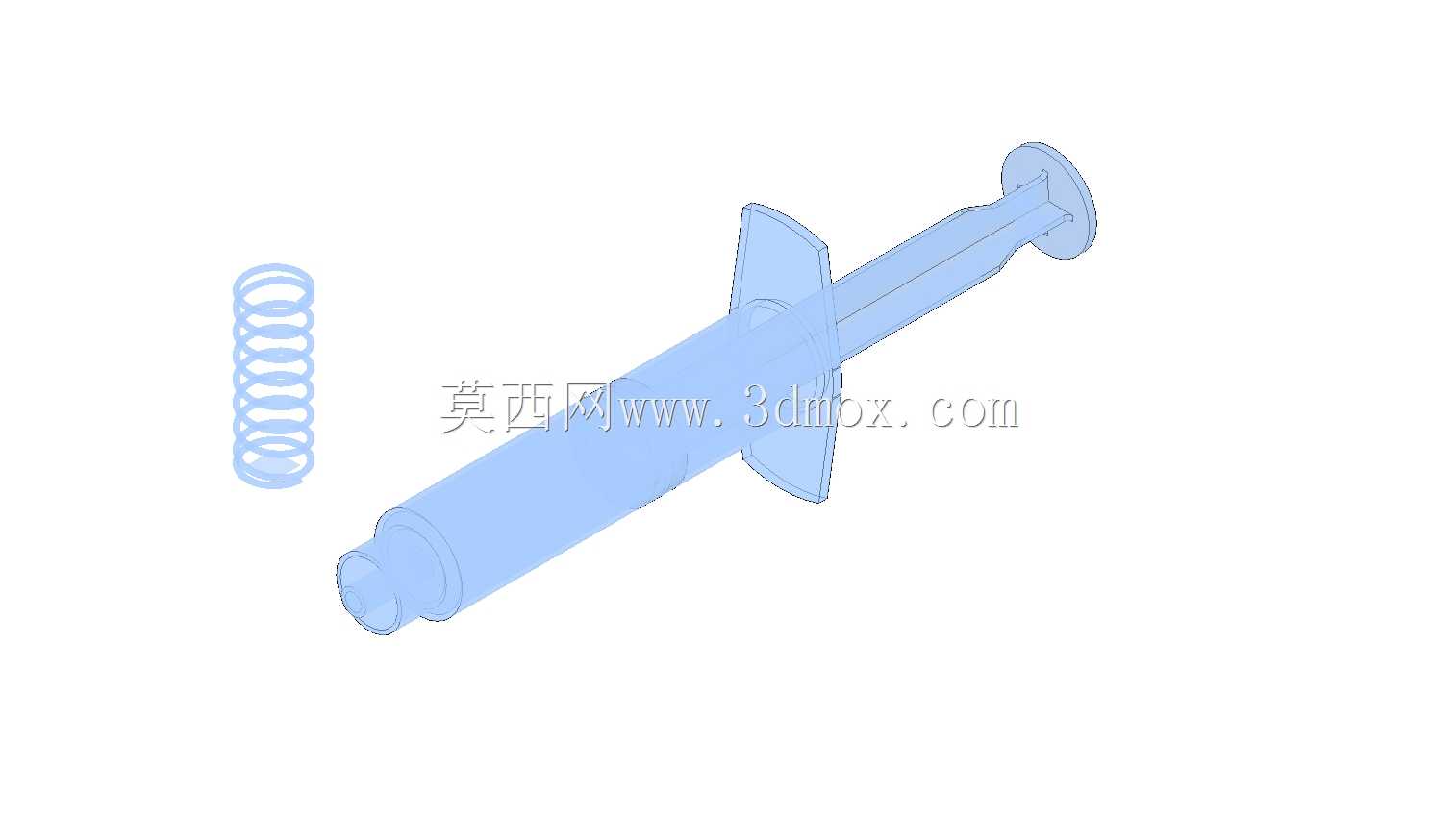

　　在临床手动推注、实验室微量液体分装、自动化给药设备的执行端，柱塞偶件都是决定推注精度与密封可靠性的核心部件，这套5毫升规格的柱塞组件，适配常规一次性注射器的外套筒内壁尺寸，在设计阶段就围绕低阻力滑动、无漏液密封、批量装配一致性三个核心需求展开结构优化。从实际使用场景来看，手动注射场景下医护人员的推注力反馈直接影响给药速度的控制，自动化注射设备上柱塞的同轴度偏差会直接导致推注流量波动，甚至出现卡滞、漏液的问题，因此整套偶件的配合公差控制是设计的核心环节。柱塞杆主体采用带加强筋的翼式结构，中部的圆形挡片一方面作为推注行程的硬限位，在柱塞推至套筒底部时贴合套筒端面，避免柱塞过度顶出刺穿套筒前端，另一方面也作为手动推注时的手指承力面，

　　分散指部压力，长时间操作也不会产生明显的压痕。柱塞杆前端的密封段采用多道环形密封棱设计，和配套的弹簧式密封胀圈配合，在套筒内壁形成多道密封防线，相比单道密封结构，在存在微小加工公差的情况下依然能保持可靠密封，同时多道棱之间的储液空间可以容纳少量渗入的液体，避免液体顺着柱塞杆向后渗漏。配套的复位弹簧采用等节距圆柱螺旋结构，在自动化注射设备中，弹簧可以在推注动作完成后带动柱塞杆自动复位，减少执行机构的回程驱动负载，弹簧的刚度经过匹配调校，既不会因为刚度过大导致推注阻力过高，也不会因为刚度过小出现复位滞后、回程不到位的问题。从安装边界来看，柱塞杆的总长度适配5毫升标准注射器外套的内部深度，

　　前端密封段的外径和外套筒内径采用H7/f6的间隙配合，既保证滑动顺畅无卡滞，又不会因为间隙过大出现密封失效，中部挡片的外径大于外套筒尾部的开口直径，形成可靠的行程限位，尾部的推柄平面做了微凸的弧度处理，和手动推注时的拇指贴合度更好，在自动化设备中也可以和推注执行机构的压头形成稳定的平面接触，避免偏载。在结构细节处理上，柱塞杆所有的棱边都做了R0.2以上的圆角过渡，避免注塑生产时出现应力集中导致的部件断裂，同时也避免装配和使用过程中锐边划伤套筒内壁或者操作人员的手部。密封段的环形棱边缘做了微小的倒角处理，装配时可以顺畅导入套筒内部，不会刮伤套筒的内壁光洁面，保证密封面的完整性。这套柱塞偶件除了适配常规的一次性注射器，

　　也可以经过材质调整后适配工业点胶设备的定量推注结构、实验室液体分装设备的执行端，在液压系统的微型控制支路中，同结构的柱塞偶件也可以作为微型流量控制的执行元件，通过调整柱塞的行程来控制支路的液体通断与流量大小。在建模过程中，所有配合面的尺寸都保留了合理的公差调整空间，针对不同材质的收缩率预留了修正余量，不管是采用医用级PP注塑生产，还是采用POM材质加工工业用的耐磨版本，都可以通过调整模型的缩放系数快速适配生产工艺需求。柱塞杆的加强筋布局经过受力仿真验证，在最大推注力150N的工况下，杆体的最大变形量控制在0.1mm以内，不会因为杆体弯曲导致滑动卡滞，翼状的加强筋同时起到导向作用，在柱塞滑动过程中和套筒内壁的导向筋配合，避免柱塞杆在套筒内发生转动，保证密封段的受力均匀。弹簧的两端都做了并圈磨平处理，装配时弹簧一端抵在柱塞杆的挡片内侧，另一端抵在套筒尾部的定位台阶上，工作过程中弹簧不会出现偏斜、卡滞的问题，弹簧的工作行程覆盖柱塞的全推注行程，压缩量在合理范围内，不会出现并圈导致的弹力突变。
