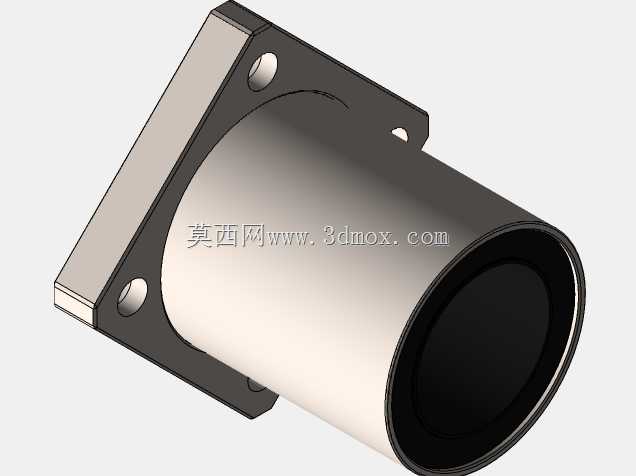

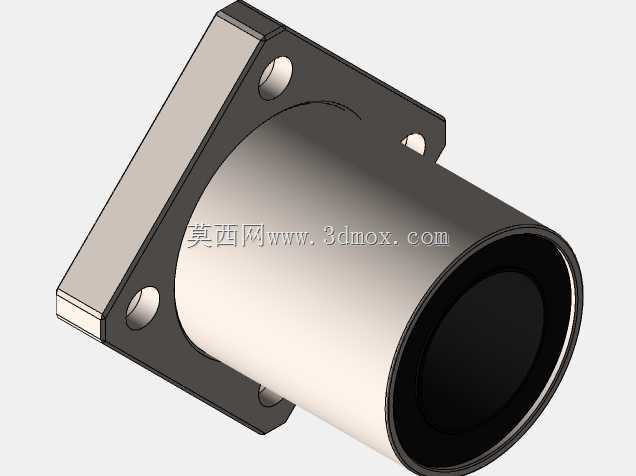

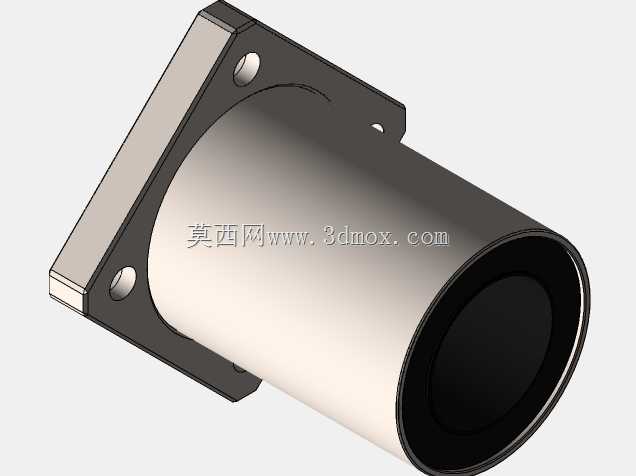

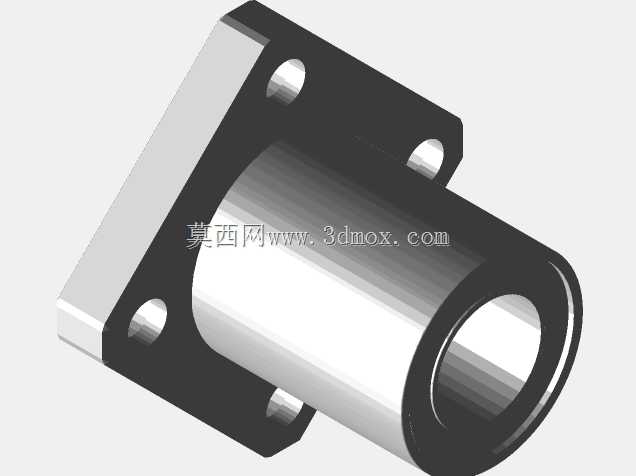

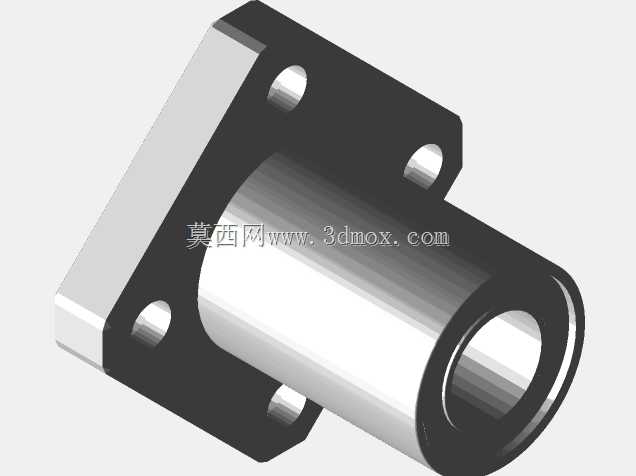

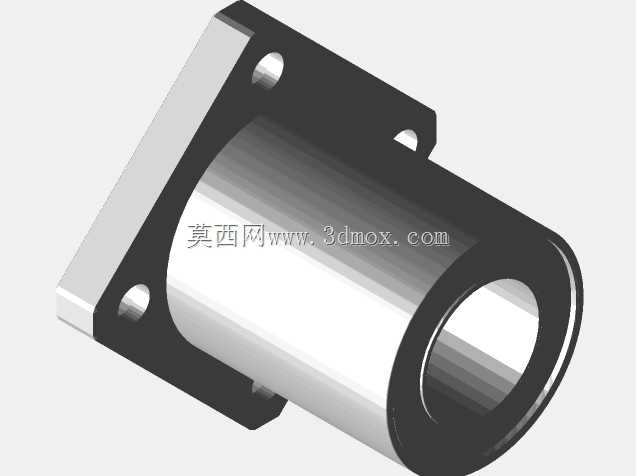

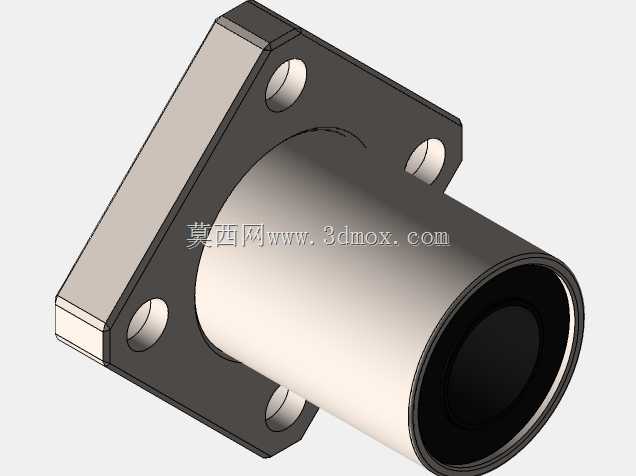

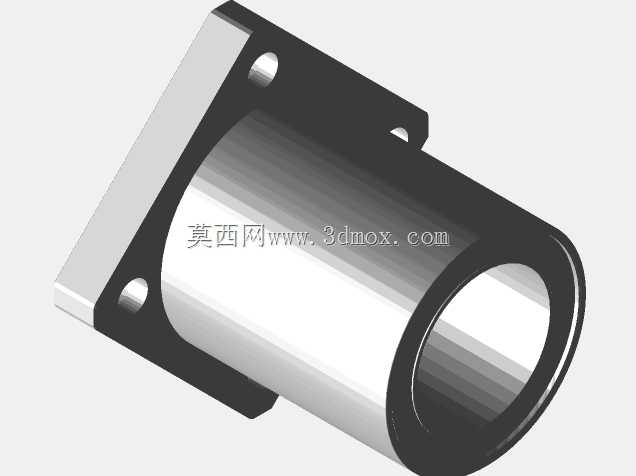

LMK系列方法兰直线轴承全规格参数化模型

　　方法兰型直线轴承是直线运动系统里应用极广的导向支撑部件，这类带切边法兰的结构相比圆法兰型号，在安装空间受限的自动化设备里优势非常明显，法兰侧的安装孔位直接贴合设备安装面，不需要额外加工避让沉孔，也不用额外配置锁紧挡圈，装配时直接从安装面外侧穿入固定螺栓即可完成定位，能大幅缩减装配工位的操作时长，在3C电子组装线、光伏组件输送设备、包装机械的往复进给工位、医疗检测设备的样本推送机构里，这类轴承的选型占比一直很高。

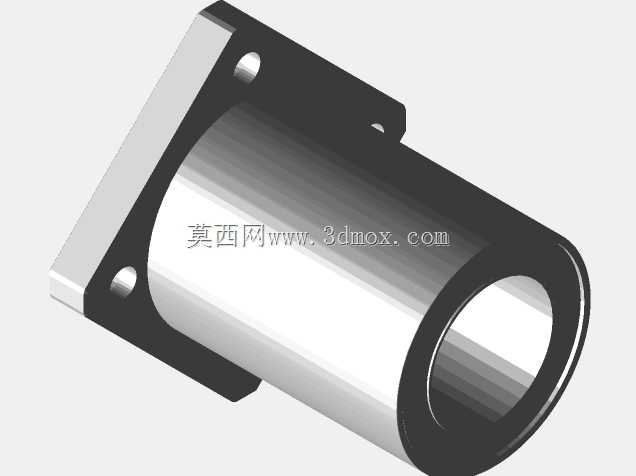

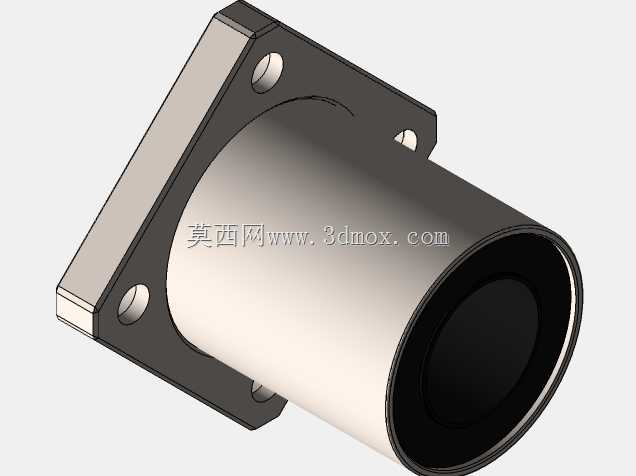

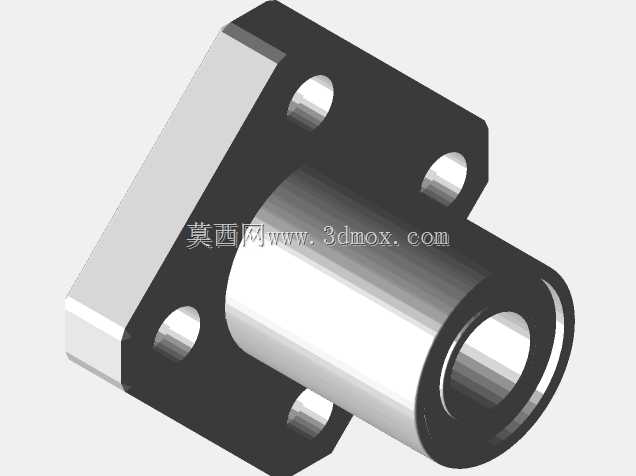

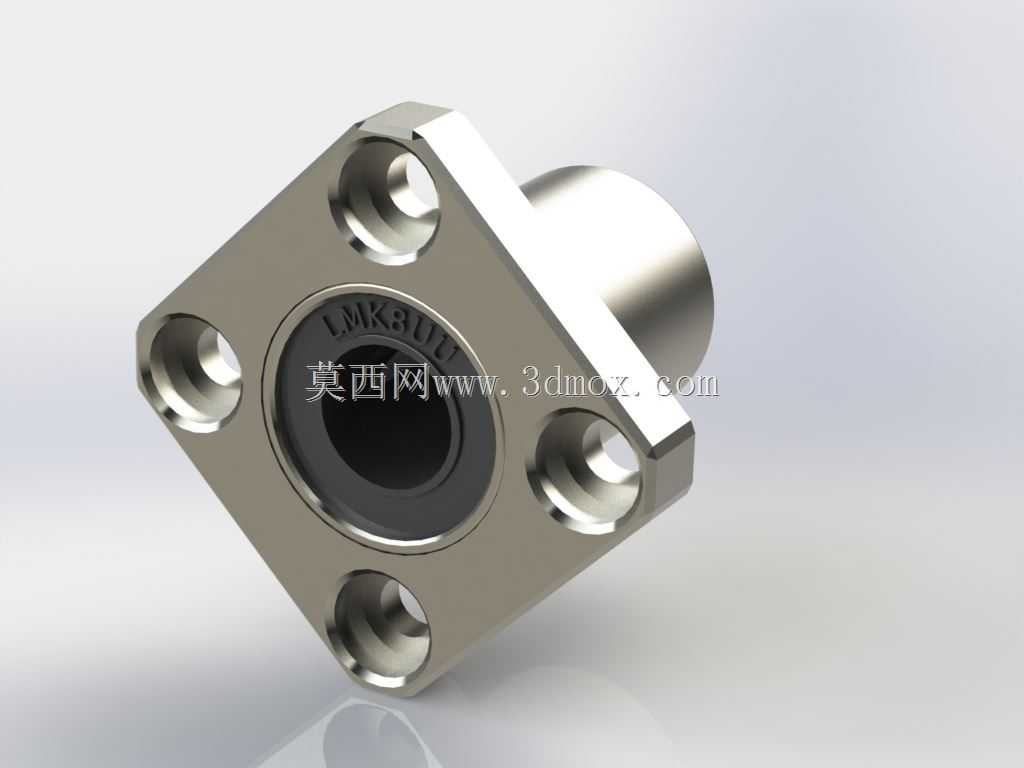

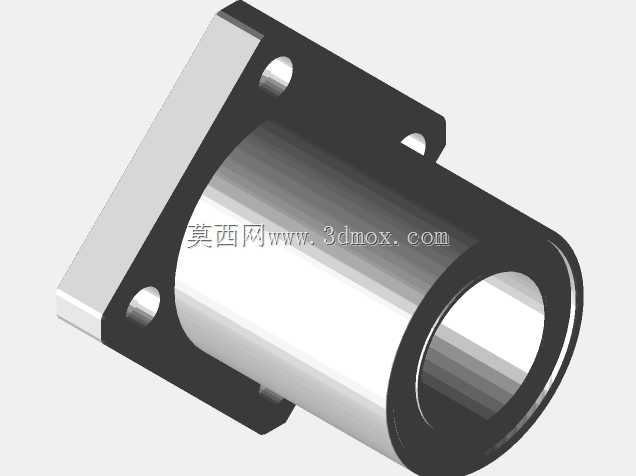

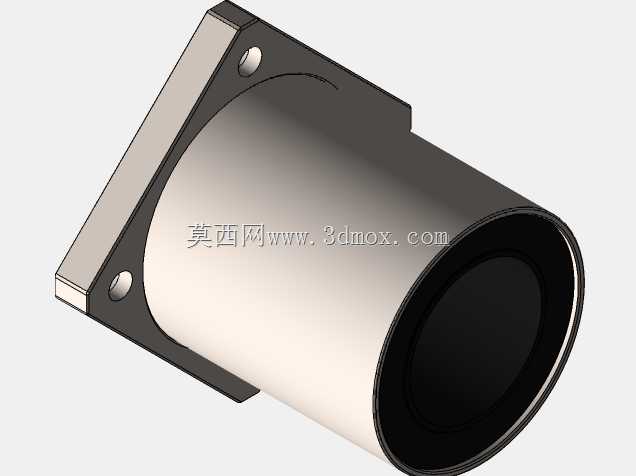

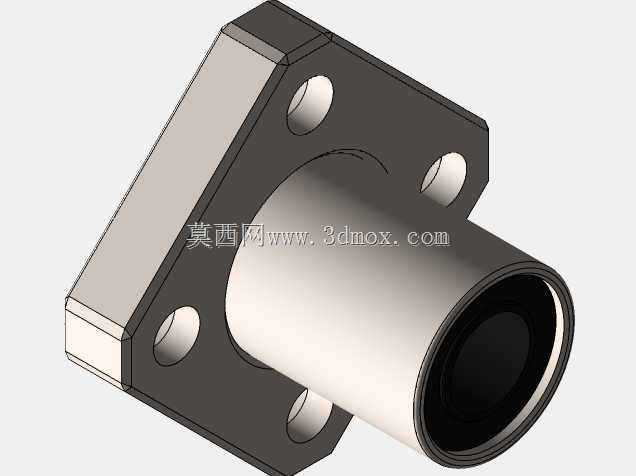

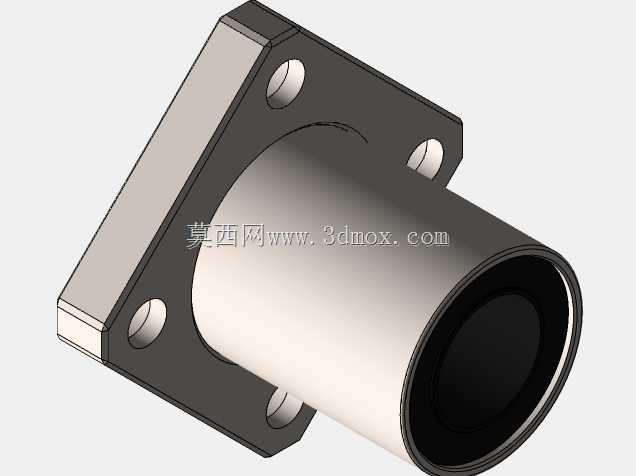

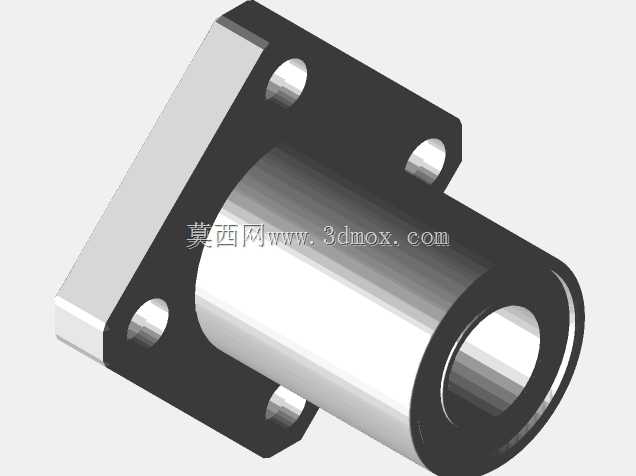

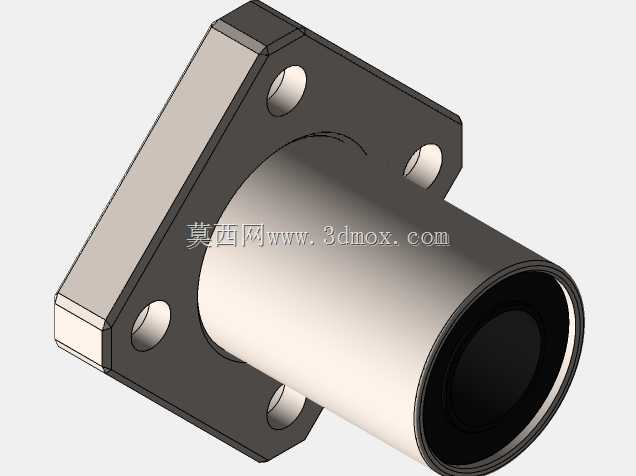

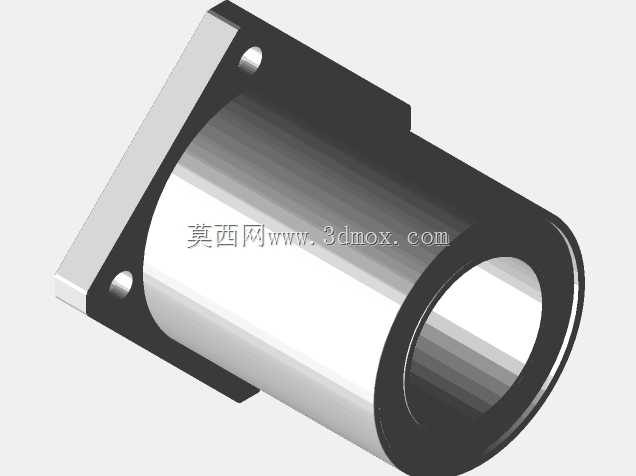

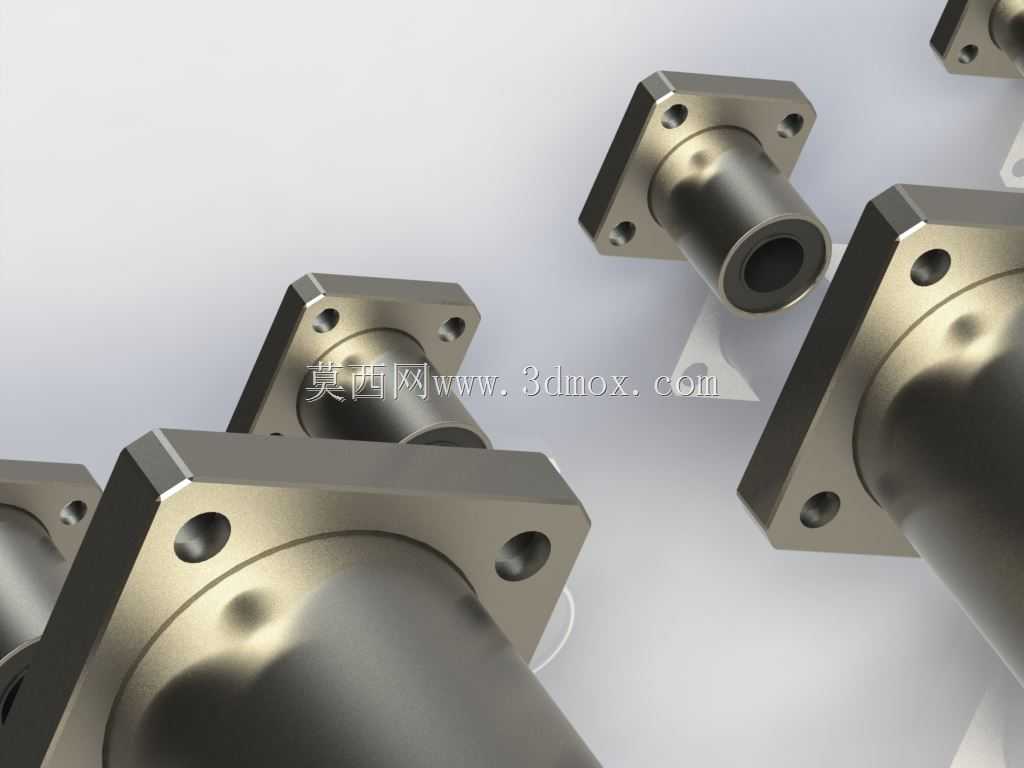

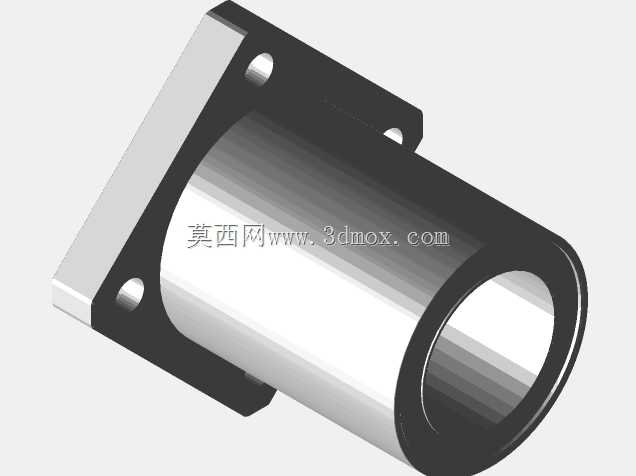

　　这次整理的全系列模型覆盖了LMK6UU到LMK50UU的所有常规公称内径规格，建模过程完全对照公开的产品样本尺寸链做全参数关联，每个规格的轴承主体外径、法兰边长、法兰厚度、安装孔中心距、安装孔孔径、轴承整体长度、内孔配合公差带都做了逐一核对，没有做过度的结构简化，轴承两端的密封圈卡槽、内部保持架的限位台阶、法兰安装面的倒角细节都完整还原，工程师做设备布局时可以直接调取对应规格的模型装入装配体，不需要反复核对二维样本尺寸调整安装边界，能避免选型阶段出现安装干涉、配合长度不足的问题。

　　从实际使用场景来看，这类方法兰直线轴承主要配合硬轴做直线往复运动的支撑导向，相比无油衬套类滑动导向部件，它的运动摩擦阻力更小，低速往复运动时的爬行现象更弱，配合公差合适的情况下，导向精度能稳定控制在0.02mm以内，适合对运动平顺性有要求的中轻载工位。建模时特意区分了轴承的固定部分和运动部分的结构边界，法兰端作为固定安装侧的所有配合面都做了基准对齐，内孔导向面的圆柱度按照实际产品的加工精度做了建模约束，工程师做运动仿真时可以直接给内孔和硬轴添加滑动配合约束，不需要额外拆分模型结构。

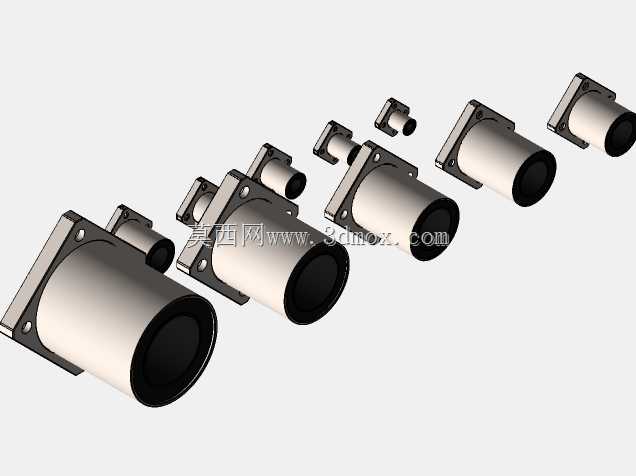

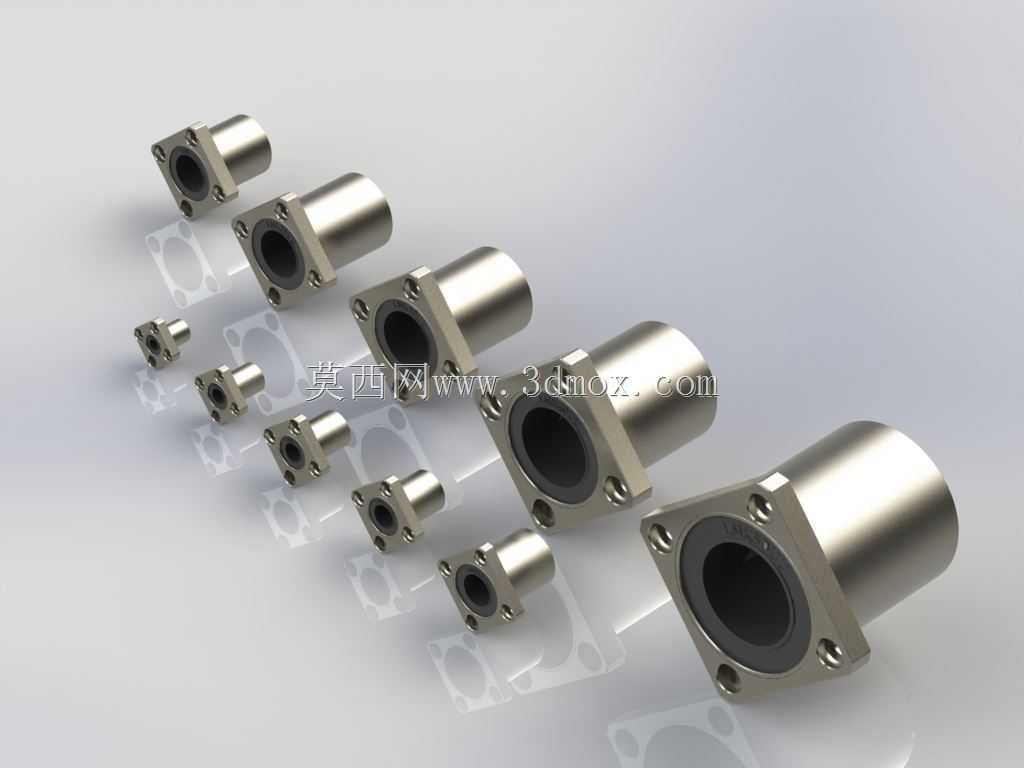

　　不同内径规格的轴承对应的负载能力、适配轴径、安装空间差异很大，比如6mm内径的型号主要用在小型检测设备的探针进给机构，安装法兰边长仅20mm，占用的安装面积极小，适合密集排布的多轴工位；50mm内径的型号则多用于大型包装设备的物料推送工位，单根轴承的额定动负载能达到上千牛，配合双轴平行导向结构可以承载上百公斤的工装负载。建模时每个规格的模型都做了独立的配置管理，不需要逐个文件打开就能在装配体里切换不同规格，能大幅提升结构设计阶段的选型效率。

　　很多工程师做非标设备设计时，经常会遇到调取的直线轴承模型安装孔位不对、法兰厚度和样本不符的问题，导致装配体干涉检查时出现误判，等到零件加工完成装配时才发现安装孔对不上，需要重新加工安装板，耽误项目交付周期。这套模型在建模时就把每个规格的安装孔中心距、螺栓过孔尺寸都做了严格校验，法兰安装面和轴承主体的垂直度也按照实际产品的形位公差做了约束，装入装配体后可以直接用来生成安装板的孔位加工图，不需要二次核对尺寸。另外模型也还原了轴承两端的密封结构，在做设备的防护结构设计时，可以参考密封圈的位置设计防尘挡片，避免加工碎屑、粉尘进入轴承内部缩短使用寿命。

　　从设计思路上来说，方法兰结构的核心优势就是安装定位的便利性，四个安装孔分布在法兰的四个角，相比圆法兰的圆周分布孔，在铝型材搭建的设备框架上安装时，能直接配合型材的槽宽调整安装位置，不需要额外做转接板。这套模型在建模时也考虑了不同工况的选型需求，每个规格的外形尺寸都覆盖了标准型产品的所有尺寸边界，不管是做紧凑空间的小型设备，还是做重载的大型输送机构，都能找到对应的适配型号。另外模型的结构做了分层处理，外壳、保持架、密封件的结构都单独做了实体区分，要是需要做轴承的拆解动画或者内部结构展示，也能直接调取对应部分的结构做渲染，不需要重新拆分零件。
