椭圆法兰切边H型直线轴承系列设计

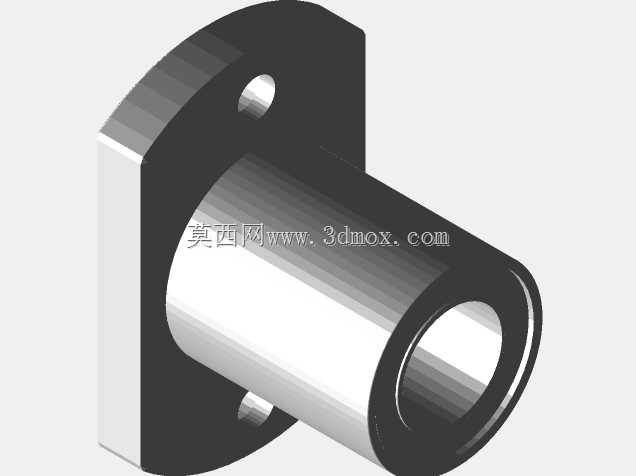

　　做自动化设备结构设计的工程师，对这类切边椭圆法兰直线轴承肯定不陌生，但凡涉及到短行程往复直线运动的工位，几乎都能见到这类部件的身影。不同于圆法兰无法兰的直线轴承款式，LMH系列的切边法兰结构，从安装逻辑上就做了针对性优化，两个安装孔位分布在切边侧的法兰面上，安装时不需要在安装板上预留整圆的沉位，只需要铣出对应宽度的直槽就能完成定位，相比圆法兰轴承，能大幅压缩安装所需的平面空间，尤其适合安装面空间局促、排布紧凑的模组类设备。

　　从实际应用场景来看，这类轴承覆盖的工况非常广，小到桌面型点胶机的滑台导向、3D打印设备的运动轴支撑，大到包装生产线的推料机构、非标检测设备的探针升降模组、电子装配线的移栽工位，只要是需要低摩擦直线往复运动、对径向承载有一定要求，同时安装空间受限的场合，都能适配。它的核心功能是给光轴提供连续的滑动支撑，让配套的运动部件沿着光轴轴线做精准直线位移，内置的保持架可以均匀排布滚动体，避免滚动体在往复运动中出现错位、卡滞，相比无衬套的光轴直接配合导孔结构，摩擦阻力能降低70%以上，运动过程的平顺性有本质提升，长时间运行也不会出现导孔磨损导致的运动精度下降问题。

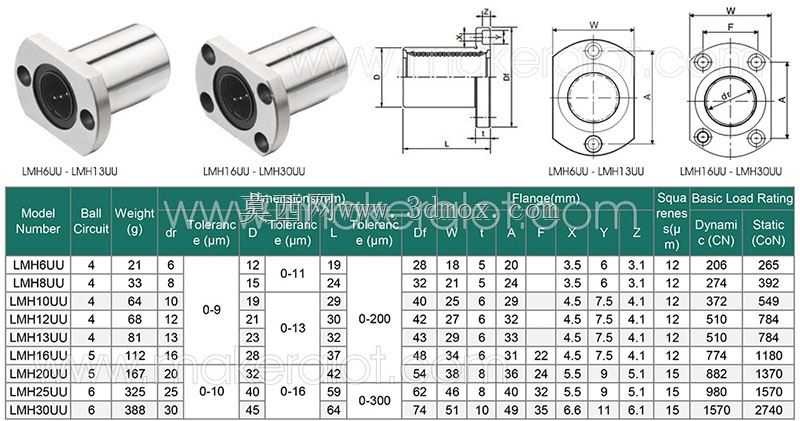

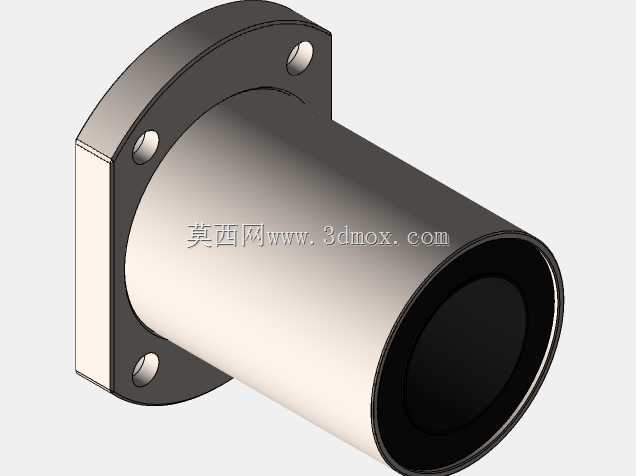

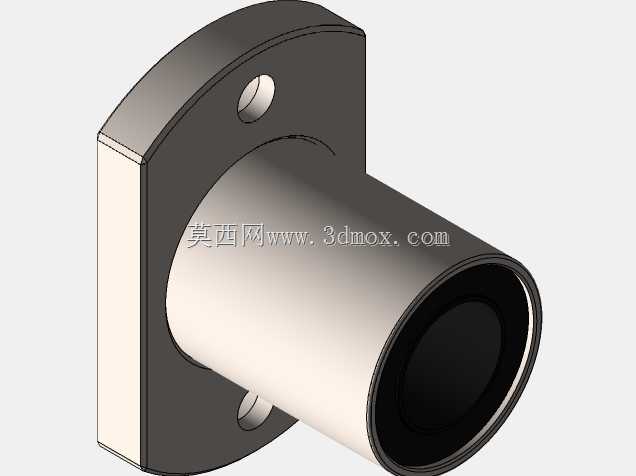

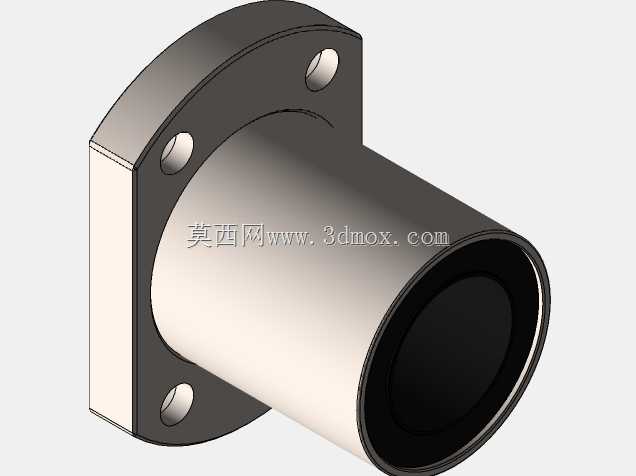

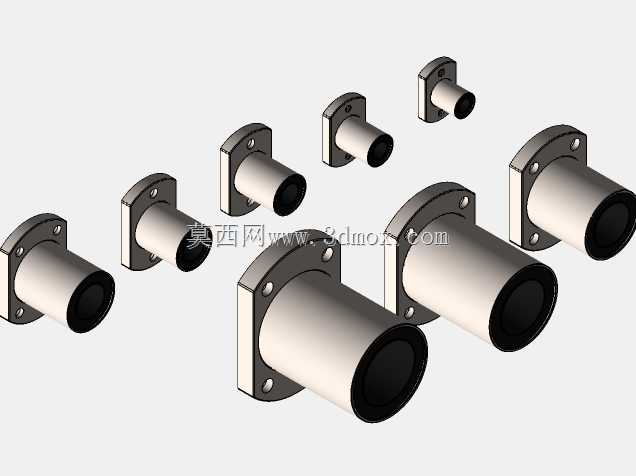

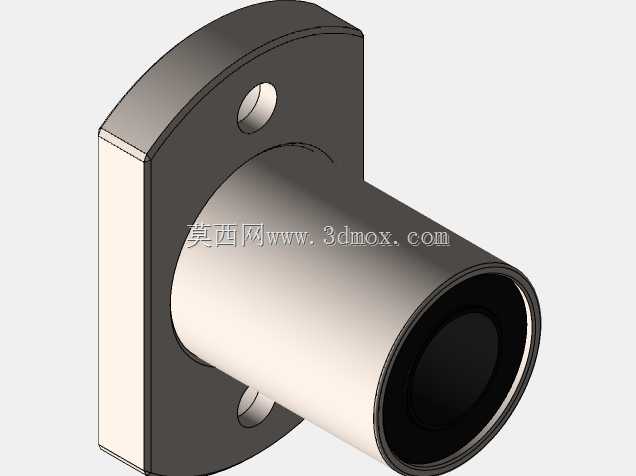

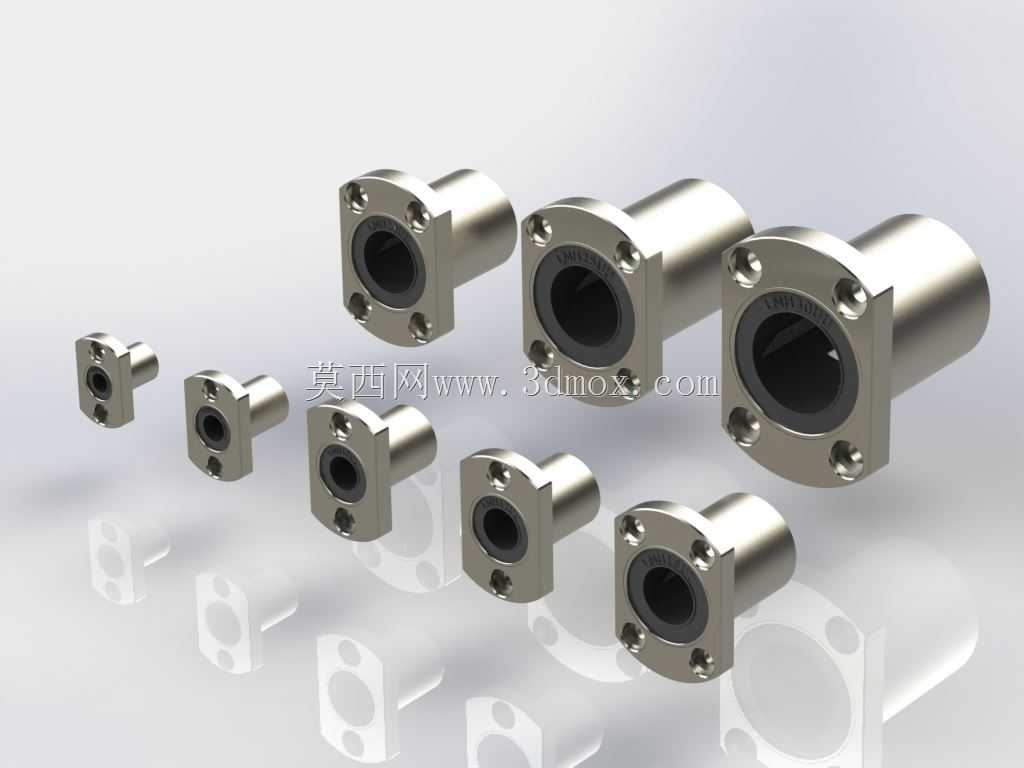

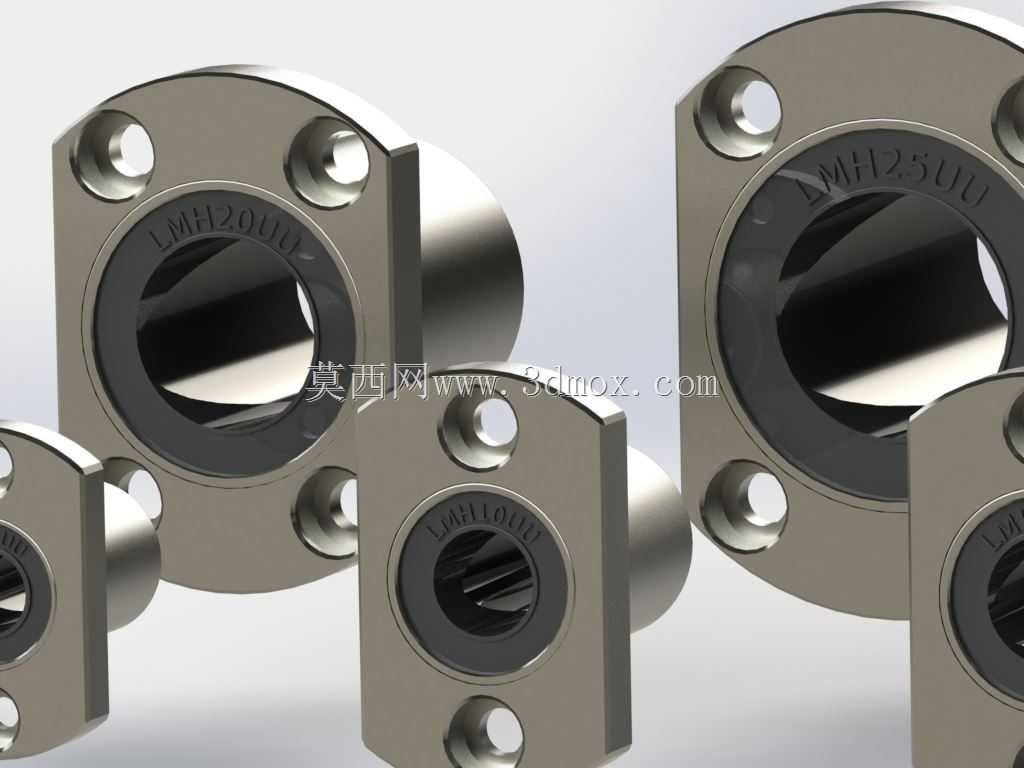

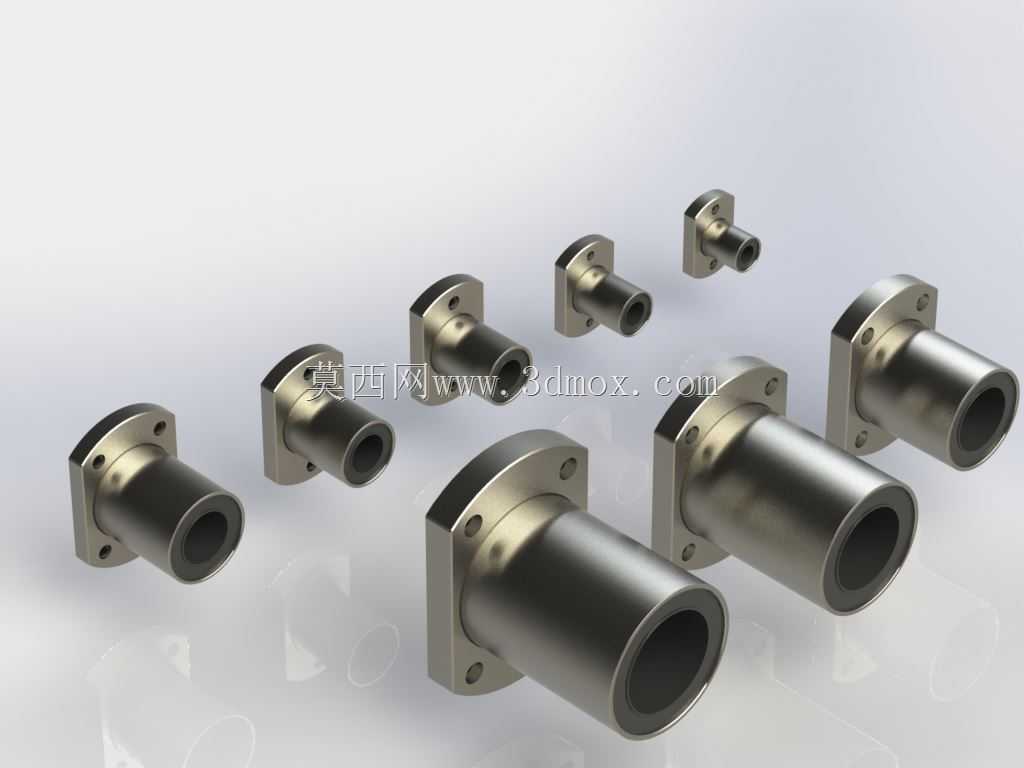

　　设计这套系列模型的时候，首先要覆盖全尺寸段的规格边界，从内径6mm的小规格到内径30mm的大规格，每个型号的法兰切边尺寸、安装孔距、轴承主体长度、内径公差带都严格对应行业通用的互换尺寸，保证模型导出的工程图可以直接用于安装板的开孔设计，不需要二次核对尺寸。法兰部分的切边不是随意做的平面，两个切边面的平行度、切边面到轴承轴线的对称度都要控制在合理公差范围内，这样安装时轴承卡入安装板的直槽后，轴线不会出现偏斜，避免后续运行中光轴和轴承内圈出现别劲、磨损加剧的问题。安装孔的位置特意做了沉头结构设计，适配常用的内六角圆柱头螺钉，沉头深度刚好能让螺钉头完全埋入法兰面，不会突出法兰表面干涉相邻部件的运动。

　　从外形尺寸和安装边界来说，不同内径规格的轴承，对应的适配光轴都是标准公制光轴，内径和光轴的配合选用间隙配合，保证滑动顺畅的同时不会出现过大的径向间隙。轴承主体的外径和安装板上的安装孔采用过渡配合，压入安装板后不会出现轴向窜动，配合法兰面的螺钉锁紧，完全可以承受常规工况下的轴向负载。需要注意的是，这类轴承的承载特性是径向承载能力强，不适合承受过大的倾覆力矩，如果是悬臂较长的运动工位，需要成对使用两个同规格轴承拉开间距，抵消倾覆力矩带来的偏载，避免滚动体局部受力过早磨损。模型里特意还原了轴承两端的密封挡圈结构，实际使用中挡圈可以阻挡外界的粉尘、切屑进入轴承内部的滚动体区域，延长维护周期，在有少量切削液、粉尘的机加工辅助工位使用时，带密封结构的款式比开式轴承的使用寿命高两倍以上。

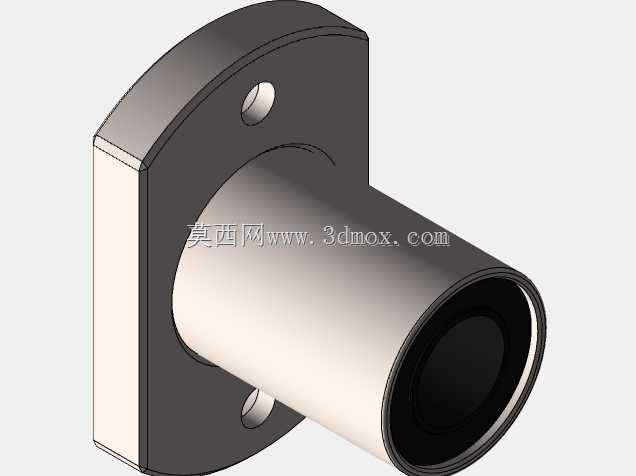

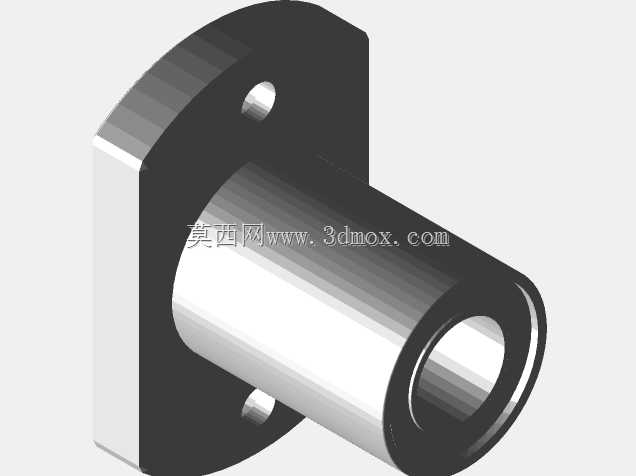

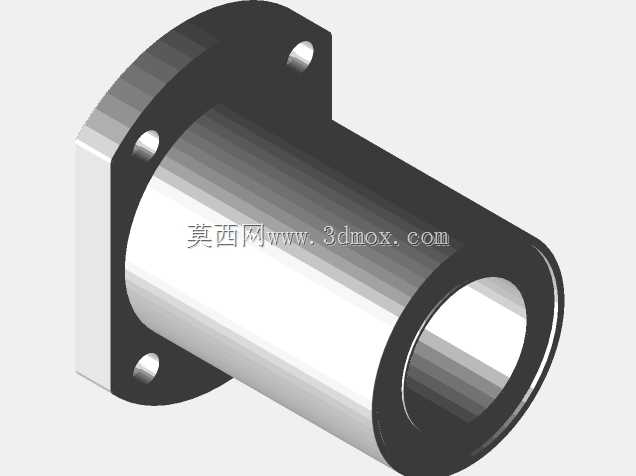

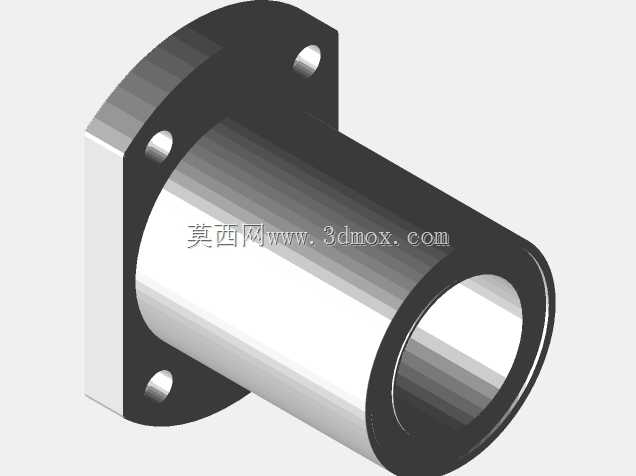

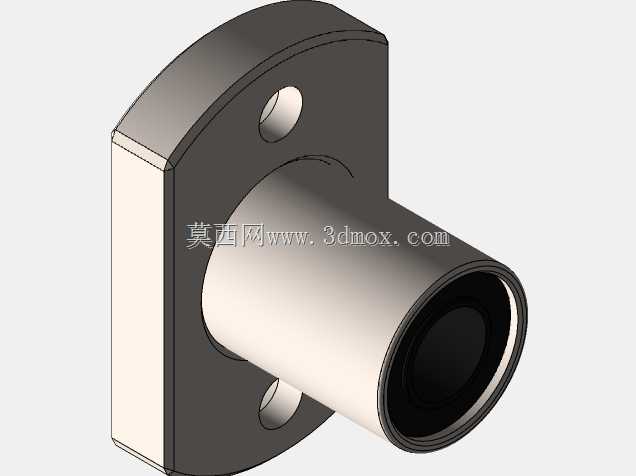

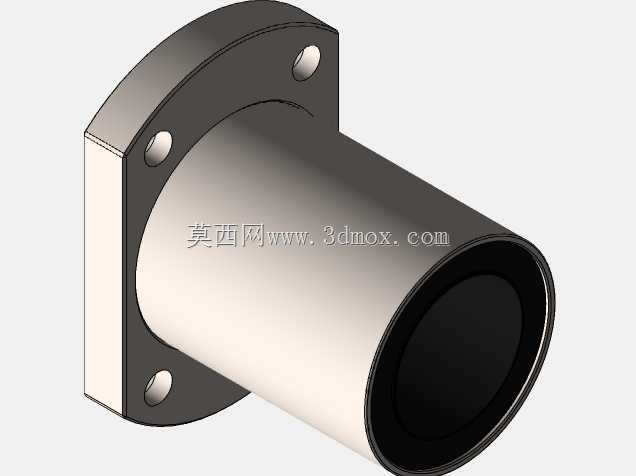

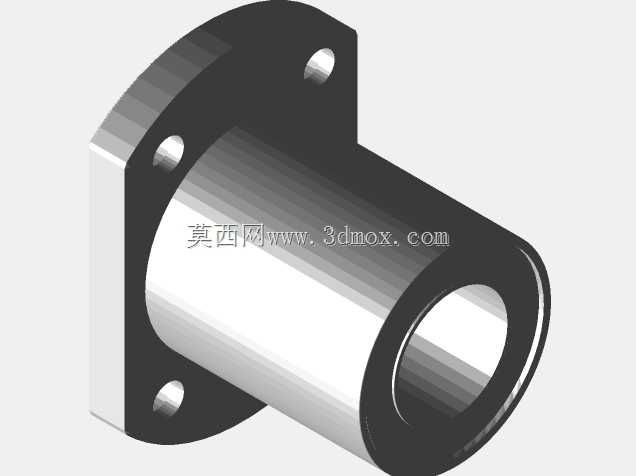

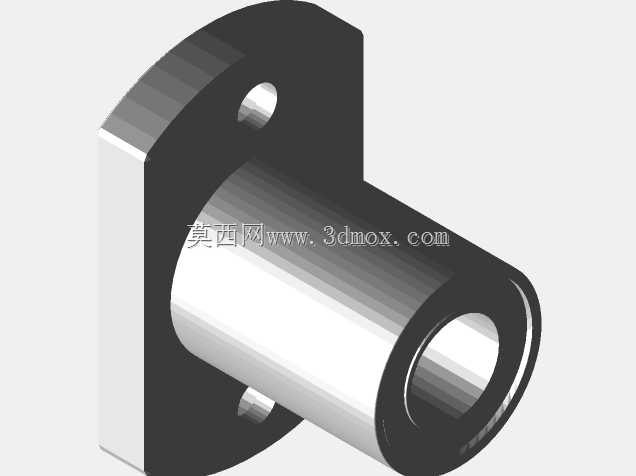

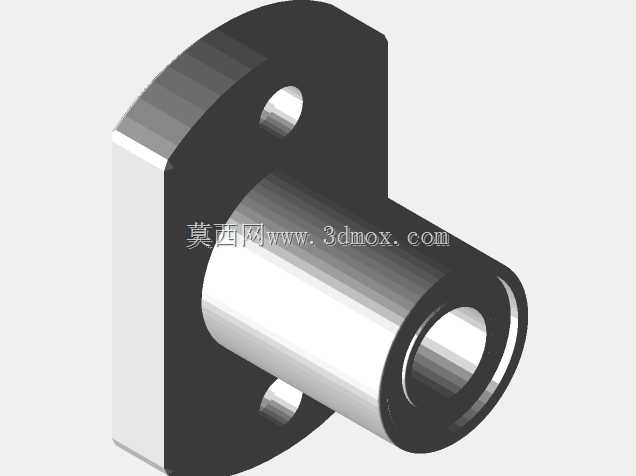

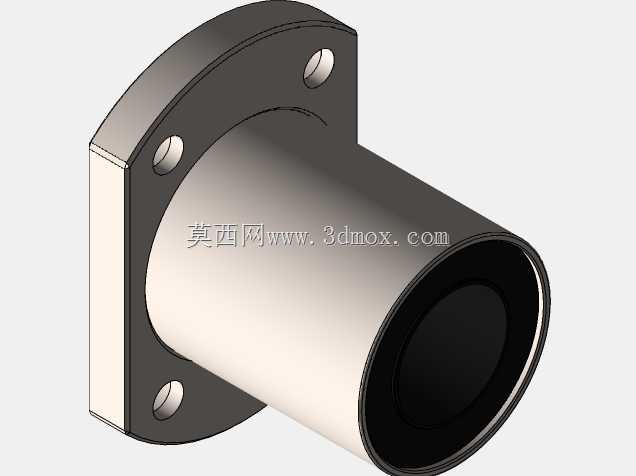

　　建模过程中，滚动体部分做了简化处理，没有逐个还原钢球的细节，但是保持架的位置、密封槽的尺寸、法兰的倒角细节都完全按照实物测绘尺寸还原，不管是用来做设备的装配干涉检查，还是导出二维图做安装板加工，都能直接使用，不会出现尺寸不匹配的问题。很多新手工程师选型时容易混淆LMH和LMF系列轴承的安装尺寸，这套模型把切边法兰的轮廓做了精准还原，装配时可以直观看到安装所需的空间边界，避免出现安装板开好孔后发现法兰和周边部件干涉的问题。另外，这类轴承的材质搭配也做了区分，轴承外套采用轴承钢淬火处理，内滚道有足够的硬度保证耐磨性能，法兰部分和外套为一体结构，不会出现法兰受载后脱落的问题，适配的光轴建议选用表面淬火的硬轴，表面粗糙度控制在Ra0.8以下，能最大化发挥轴承的低摩擦特性，降低运行噪音。
