5×8×25规格绕线式顶丝联轴器结构

项目分类:通用五金配件 发布时间:2021-10-21 ID:334110
  • 5×8×25规格绕线式顶丝联轴器结构
  • 5×8×25规格绕线式顶丝联轴器结构

  日常做小型传动机构选型时,这类小尺寸绕线顶丝联轴器的出镜率其实很高,尤其是在对同轴度误差有一定包容要求、传递扭矩不大的工况里,它的适配性往往比刚性联轴器好很多。先从安装边界说起,这款联轴器总长25mm,两端的轴孔分别适配5mm和8mm直径的输出、输入轴,整体外径控制在紧凑区间,不会占用过多径向安装空间,对于安装位局促的小型设备来说,这个尺寸的适配性很友好,比如桌面级雕刻机的步进电机和丝杠连接、小型CNC主轴和传动杆的对接、3D打印机的送料轴传动,甚至是小型打印机走纸机构的动力衔接,都能看到这类结构的应用。

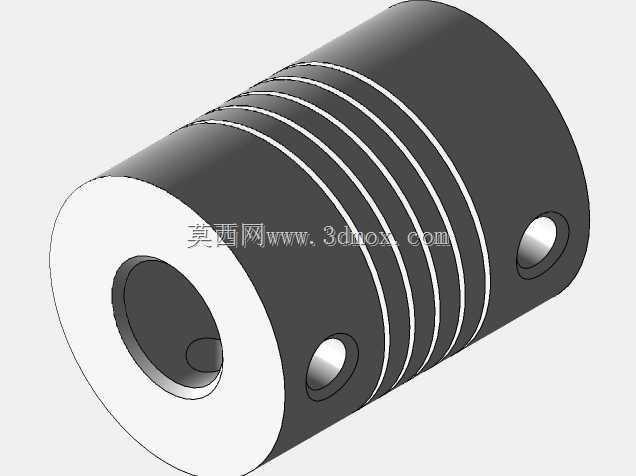

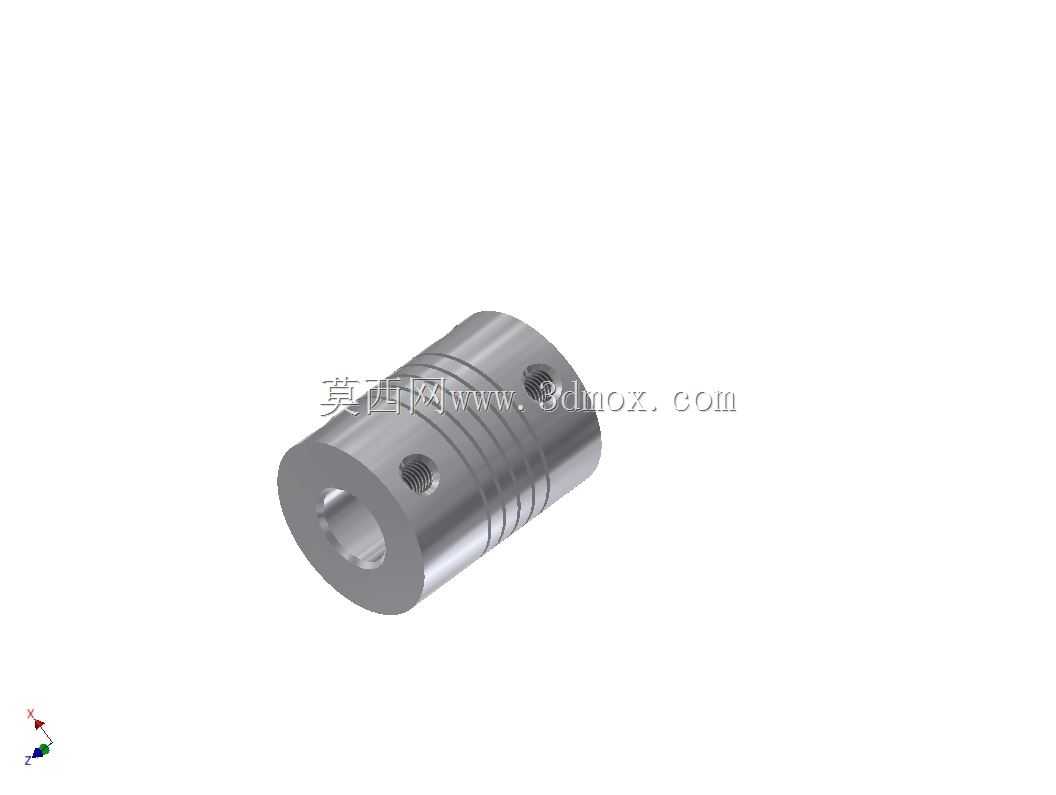

  从功能特性上看,它本体采用一体化金属圆柱结构,外圆周加工有均匀分布的螺旋绕线槽,这种开槽设计不是为了减重,核心是给联轴器提供微量的挠性变形空间——实际装配时,两端连接的轴很难做到绝对同轴,哪怕是精密加工的安装座,也会存在几丝到十几丝的径向偏差、角向偏差,甚至是少量轴向窜动,刚性联轴器在这种偏差下会把附加载荷直接传递到两端的轴承上,时间久了很容易造成轴承磨损、电机轴受力变形,而绕线槽的存在可以让联轴器在传递扭矩的同时,通过自身槽位的微小形变吸收这些安装偏差,降低对安装精度的苛刻要求,同时还能过滤掉传动过程中一部分高频振动,让动力输出更平稳。

  固定方式采用的是侧面顶丝锁紧,两端轴孔的侧壁各加工有螺纹孔,装配时把两端轴插入对应孔位到设计深度,拧紧紧定螺钉就能实现轴和联轴器的固定,这种固定方式结构简单,拆装非常方便,不需要额外做轴上的键槽加工,对于小直径的光轴来说适配性极强,毕竟5mm、8mm直径的细轴如果加工键槽,反而会削弱轴的结构强度,顶丝固定的方式刚好避开了这个问题,只要顶丝端面和轴表面顶紧,足够应对小扭矩传动的锁紧需求,日常维护拆卸也不需要专用拉马,松开顶丝就能直接拔下,很适合需要频繁调整传动位的小型设备。

  设计这类联轴器的时候,首先要平衡的是挠性和扭转刚度的关系:绕线槽的螺距、槽深、开槽数量直接决定了联轴器的偏差补偿能力和传动刚性,如果槽开得太深太密,虽然补偿偏差的能力变强了,但是传递扭矩的时候会出现明显的扭转回差,对于需要精准定位的传动场景比如雕刻机进给,就会出现走位误差;如果槽开得太浅太疏,刚性是够了,但是补偿偏差的能力就会大幅下降,失去了挠性联轴器的意义。这款25mm长度的规格,绕线槽的参数是匹配小扭矩传动场景调校的,既保留了足够的偏差补偿量,又把扭转回差控制在极小的范围,能满足大部分小型精密传动的定位要求。

  实际选型使用的时候还要注意几个边界:首先是适用的扭矩范围,因为整体尺寸小,又是顶丝固定,它不适合大扭矩的动力传递,一般用在额定扭矩几牛米以内的场景,比如小型步进电机、直流减速电机的动力输出端,如果扭矩过载,要么会出现顶丝打滑划伤轴表面,要么会造成绕线槽的塑性变形,失去补偿能力;其次是安装时的顶丝锁紧力度,小尺寸的紧定螺钉拧得过紧容易滑牙,拧得太松又会打滑,一般按照对应规格螺钉的推荐扭矩锁紧即可,有条件的可以在轴表面对应顶丝的位置磨一个小平面,让顶丝端面顶在平面上,能大幅提升锁紧的可靠性,避免长期正反转出现松动;另外它的金属本体一般采用铝合金材质,重量轻、转动惯量小,高速转动的时候不会给电机带来额外的惯量负载,适合转速不高但需要频繁启停的传动场景,这也是它在小型自动化设备里被广泛应用的原因之一。

  从安装空间的适配性来说,因为是圆柱外形,没有突出的锁紧结构,安装的时候只需要预留出径向拧顶丝的扳手空间即可,不需要像梅花联轴器那样预留爪形结构的避让空间,也不像膜片联轴器那样需要考虑膜片固定螺钉的径向突出,整体的安装占位非常规整,在做结构布局的时候,径向只需要比联轴器外径大几毫米的通孔或者避让位就能完成装配,对于空间紧凑的小型设备结构设计来说,能大幅降低布局难度。很多刚入行的结构设计师做小型传动的时候,要么忽略同轴度偏差硬选刚性联轴器,后期调试的时候出现电机异响、轴承过早损坏的问题,要么选了尺寸过大的挠性联轴器,挤占其他结构的安装空间,这种小尺寸绕线顶丝联轴器刚好填补了小扭矩、紧凑空间、有微量偏差补偿需求的传动场景空白,只要在它的参数边界内使用,可靠性和易用性都非常不错。
