可调角度三角定位规结构设计

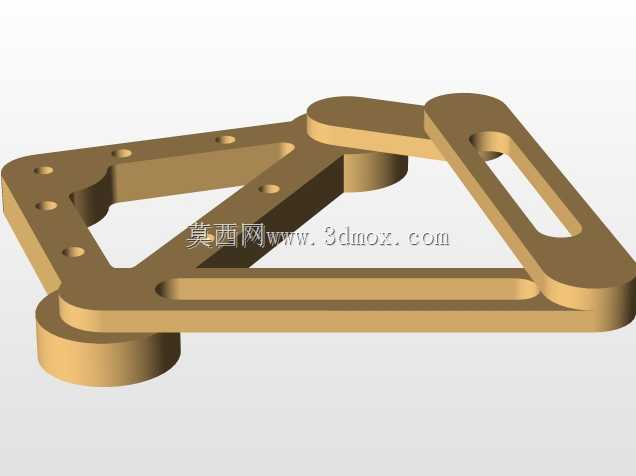

　　在机械加工、装配调试、工装校准的现场作业环节，角度定位的精度直接决定了后续工序的装配公差与成品合格率，这款可调角度规正是针对现场多场景角度定位、快速校核需求开发的实用工装结构。不同于固定式角度块规只能提供单一固定角度的局限，这款结构采用三角铰接式的主体框架，三个臂杆通过端部的圆柱铰接副连接，能够根据实际作业需求灵活调整相邻臂杆之间的夹角，覆盖现场常用的锐角、钝角角度定位需求，无需更换多组不同规格的固定角度块，大幅减少现场工装的携带数量与更换调试时间。

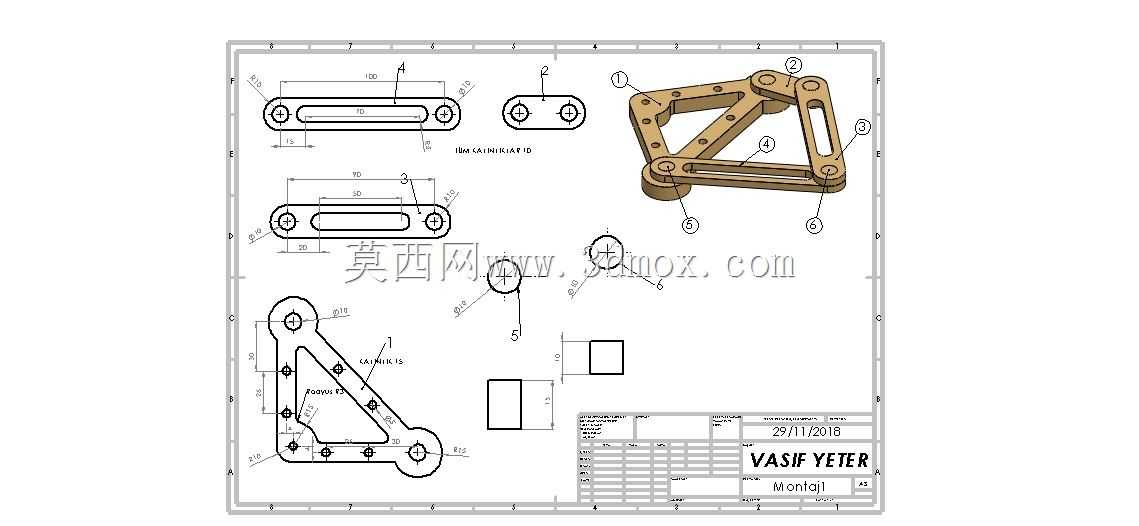

　　从结构设计逻辑来看，主体臂杆采用等厚度的实心板材加工成型，臂杆上开设的多组等距安装孔，一方面用于角度调整到位后穿装锁紧销，将铰接副的相对位置完全锁死，避免作业过程中受外力出现角度偏移，保证定位精度的稳定性；另一方面部分长圆孔结构可以适配不同安装基面的固定孔位，允许在小范围内调整安装位置，抵消基面加工误差带来的安装错位问题。端部的圆柱铰接轴采用台阶式结构，既保证了臂杆转动时的同轴度，又能通过轴肩限制臂杆的轴向窜动，让角度调整过程顺滑无卡滞，同时不会出现臂杆松脱散落的问题。

　　实际应用场景中，这款角度规可以直接作为焊接工装的角度定位靠山，在小型结构件组焊时，将调整好角度的规体通过压板固定在焊接工作台上，待焊接的工件抵靠在规体的两个臂杆侧面，即可快速保证工件之间的夹角符合图纸要求，省去了反复用角度尺测量调整的时间，尤其适合多批次小批量的非标结构件焊接作业。在设备装配环节，它可以用于临时定位两个有夹角要求的安装板，待紧固件完全锁紧后再拆除规体，避免装配过程中部件移位导致的角度超差；在现场检修作业中，还可以用它快速校核已磨损部件的角度变形量，快速判断部件是否需要更换，无需携带复杂的光学角度测量设备，适合车间现场、户外检修等复杂作业环境使用。

　　从安装边界与尺寸适配性来看，这款角度规的整体轮廓在收拢状态下为紧凑的三角形结构，占用存放空间小，可以直接放入工装工具箱携带；展开状态下最大可覆盖120度以内的常用作业角度，臂杆的厚度设计兼顾了结构刚性与轻量化需求，靠自重即可稳定放置在平整基面上，锁紧后可以承受一定的侧向抵靠力，不会出现明显的形变。臂杆的侧面加工为平整的基准面，表面粗糙度满足工装定位的基准要求，抵靠工件时不会因为接触面不平整导致角度定位出现误差。铰接副的转动阻尼经过合理匹配，调整角度时可以单手操作，调整到目标角度后不会因为臂杆自重自行转动，方便单人完成锁紧操作。

　　不同于精密实验室用的光学角度测量设备，这款可调角度规的设计完全面向生产现场的实用需求，没有冗余的复杂结构，所有结构特征都服务于快速调整、可靠锁紧、稳定定位这三个核心功能，实心臂杆的结构抗磕碰性能好，即使在车间现场被工件磕碰、被焊渣溅到，也不会轻易损坏，日常维护只需要定期在铰接轴处加注少量润滑油即可长期使用，维护成本极低。在工装夹具的配套设计中，这款结构也可以作为模块化工装的标准角度调节单元，搭配不同的快速夹钳、定位块组件，快速组合成适配不同工件的专用工装，缩短专用工装的设计制造周期，降低小批量生产的工装投入成本。
