十字框架交错圆弧齿轮传动结构

项目分类:齿轮 发布时间:2021-10-21 ID:334143
  • 十字框架交错圆弧齿轮传动结构
  • 十字框架交错圆弧齿轮传动结构
  • 十字框架交错圆弧齿轮传动结构
  • 十字框架交错圆弧齿轮传动结构
  • 十字框架交错圆弧齿轮传动结构
  • 十字框架交错圆弧齿轮传动结构
  • 十字框架交错圆弧齿轮传动结构
  • 十字框架交错圆弧齿轮传动结构
  • 十字框架交错圆弧齿轮传动结构
  • 十字框架交错圆弧齿轮传动结构

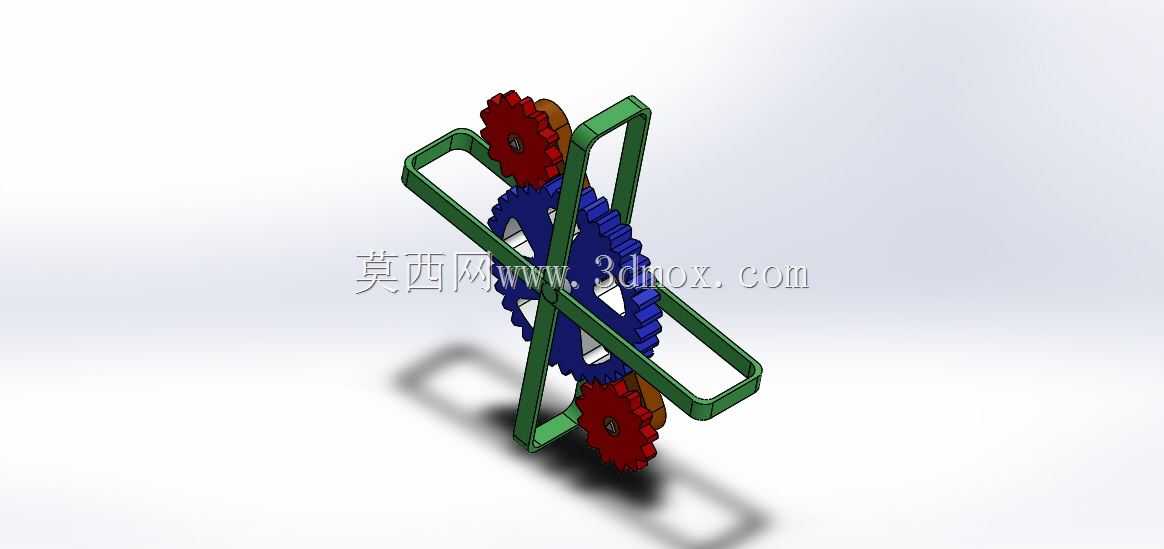

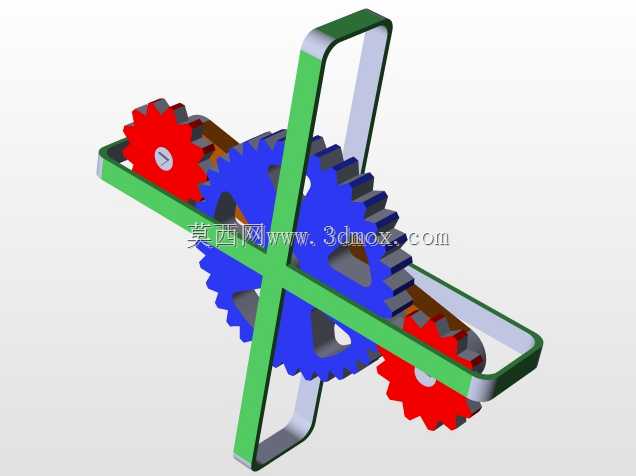

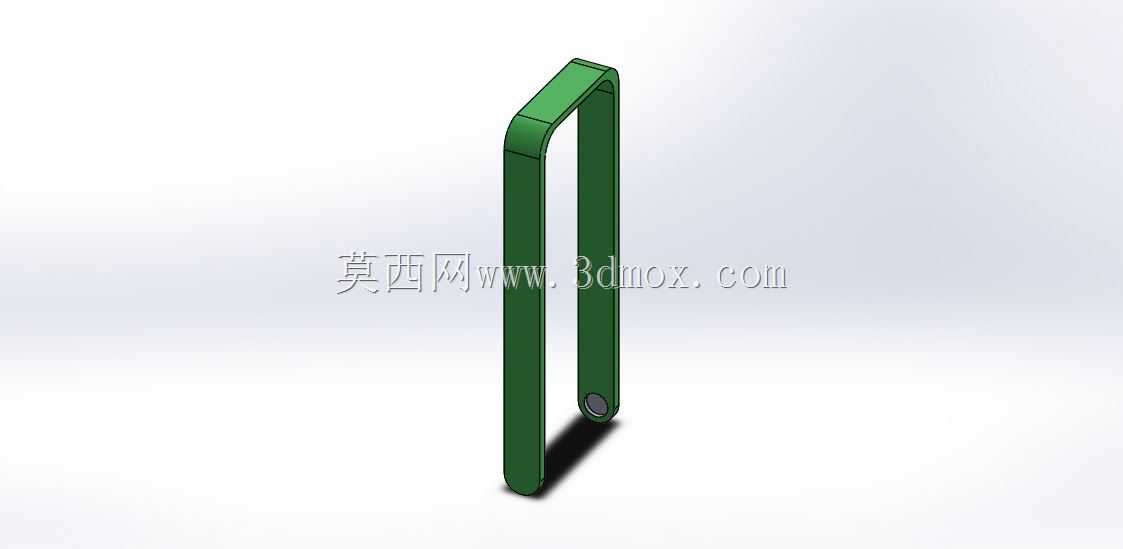

  这套交错布置的圆弧齿轮传动结构,核心采用空间十字交叉的安装框架承载两组不同齿色的圆弧齿轮副,突破了常规平行轴、相交轴齿轮的传动布局限制,可在垂直交叉的两个传动路径上同步实现动力换向传递。在实际工业场景中,这类结构常被用于小型自动化设备的空间紧凑传动位,比如多工位旋转料盘的分向动力输出、小型演示教具的趣味传动单元、精密仪器内部需要跨垂直平面传递扭矩的部位,不需要额外加装换向锥齿轮组就能实现90度交叉轴的动力传输,能大幅压缩传动组件的整体占用空间。从功能特性来看,圆弧齿轮相比常规渐开线直齿轮,啮合接触面积更大,传动过程中齿面接触应力分布更均匀,相同模数下能传递更大的扭矩,同时啮合冲击更小,运行噪音更低,适合中低速平稳传动的工况。

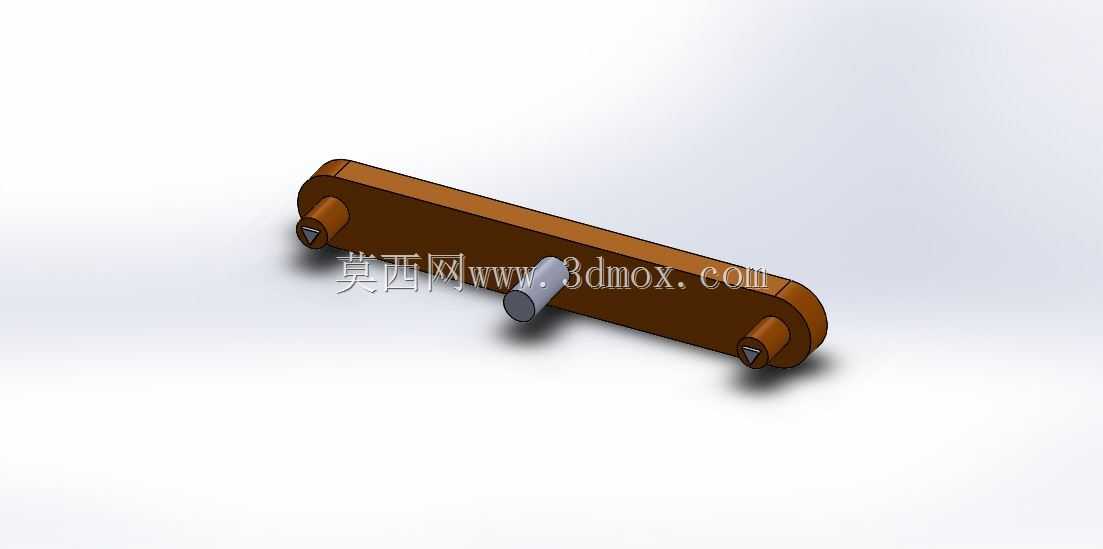

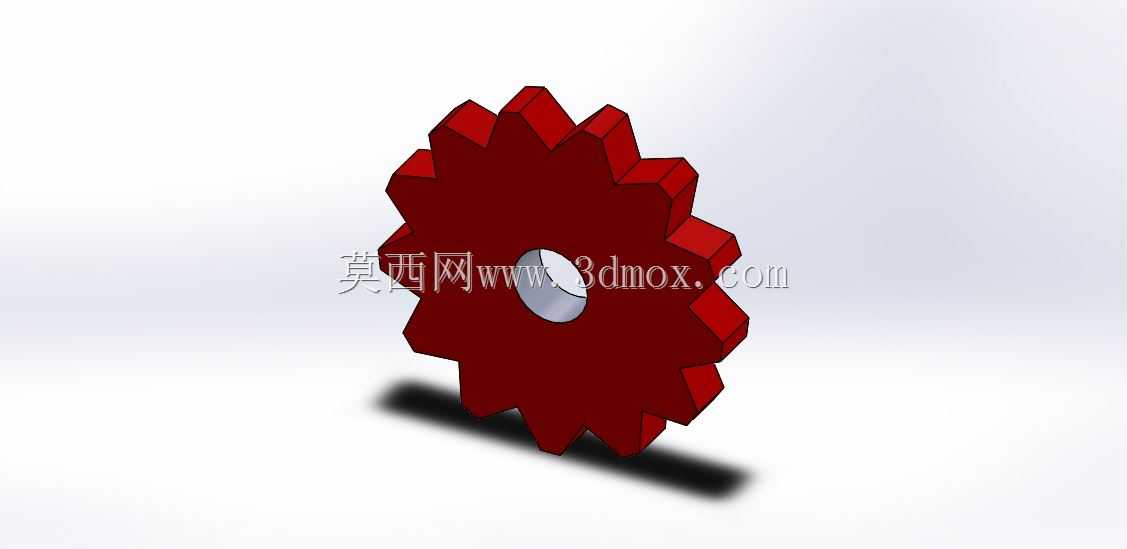

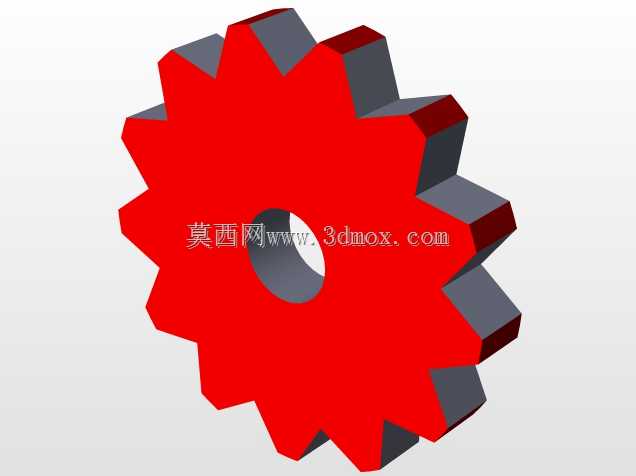

  设计过程中首先要确定两组齿轮的中心距匹配关系,十字框架的四个安装臂需要严格保证垂直交叉的形位公差,框架内侧的导向限位边要和齿轮端面保留0.2-0.5mm的间隙,既避免齿轮转动时和框架发生剐蹭,又能对齿轮的轴向窜动起到限位作用。齿轮的齿形参数需要统一模数,两个蓝色大齿轮和两个红色小齿轮的传动比保持一致,确保四个齿轮同步啮合时不会出现卡滞,齿侧间隙控制在0.1mm左右,兼顾传动精度和转动顺滑度。安装边界方面,整套结构的外轮廓由十字框架的外边缘决定,框架采用圆角过渡的矩形截面型材拼接,四个端部做圆弧收边处理,避免尖锐棱角带来的装配安全隐患,齿轮的齿顶圆和框架内侧的最小距离不小于1.5倍模数,防止传动过程中齿顶和框架发生干涉。

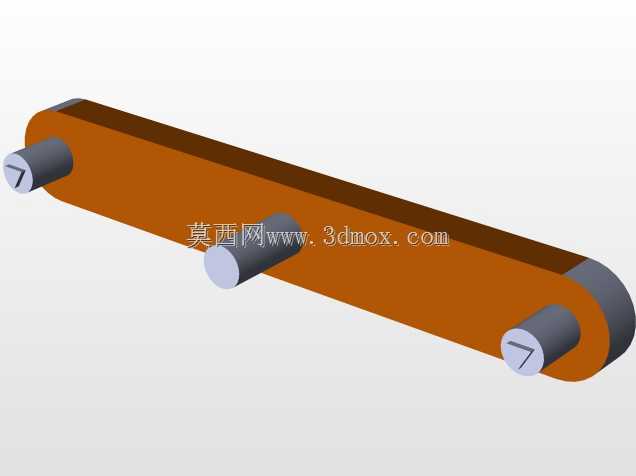

  实际装配时需要先将齿轮轴固定在框架对应的安装孔位,轴和框架的连接采用间隙配合,轴端加装限位挡圈防止齿轮脱出,齿轮和轴之间通过键连接传递扭矩,确保转动过程中齿轮不会和轴发生相对滑动。这类空间交错的圆弧齿轮结构,在做三维建模时需要重点校验四个齿轮啮合位置的齿面干涉情况,因为是空间交叉轴传动,常规的平面齿轮啮合校验方法不适用,需要在三维环境中做动态运动仿真,逐帧检查齿面的接触轨迹,确保啮合过程中齿面没有硬干涉,同时齿面的接触斑点覆盖齿高方向的60%以上,保证传动的平稳性。框架的截面尺寸根据传递的扭矩大小调整,如果用于传递较大扭矩,框架可以采用钢制材料加工,齿轮采用45号钢调质处理;如果是演示类轻载场景,

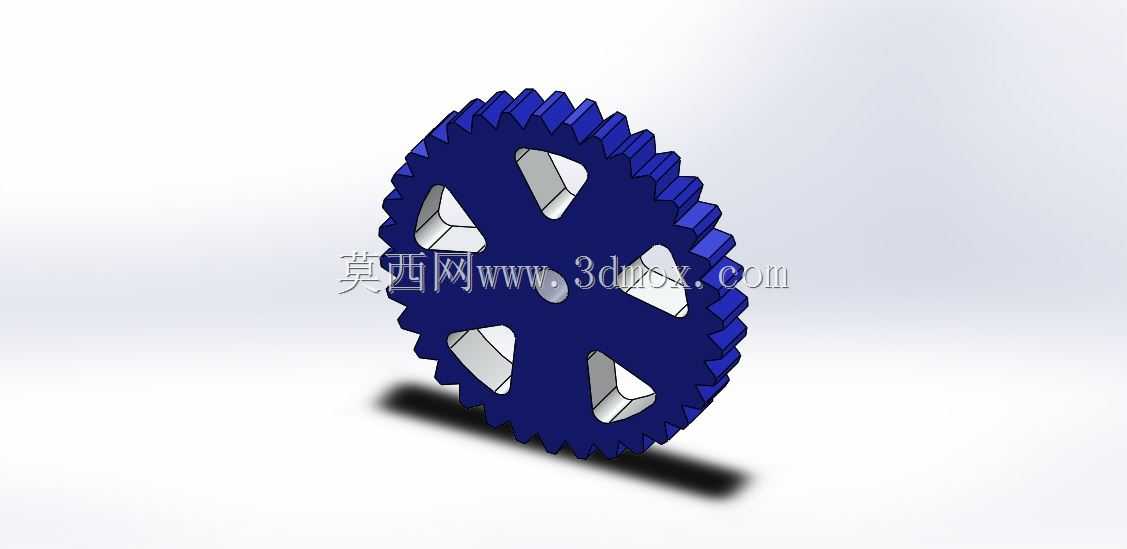

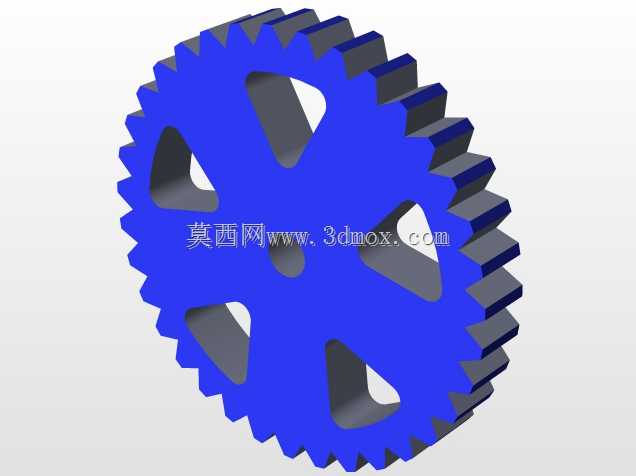

  框架和齿轮都可以采用工程塑料3D打印制作,降低加工成本。结构的输入轴可以任选其中一个齿轮的轴端,动力输入后会通过十字交叉的啮合关系,同时带动另外三个齿轮同步转动,实现两个垂直方向的同步动力输出,不需要额外增加传动分路组件,整体结构非常紧凑,适合安装空间受限、需要双向垂直输出动力的设备部位。在做结构优化时,还可以在框架内部加装润滑脂储油槽,让齿轮啮合过程中能持续得到润滑,延长齿轮的使用寿命,降低长期运行的磨损量。齿轮的辐板位置可以做镂空处理,就像图中蓝色大齿轮的镂空结构,既能减轻整体结构重量,又能减少转动过程中的风阻,让传动更轻快。
