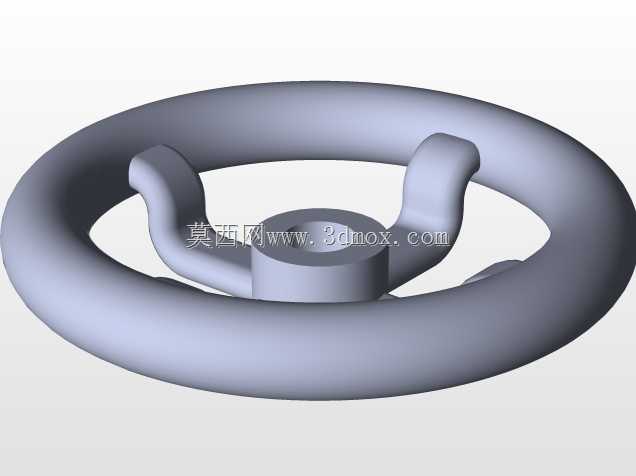

三幅条圆环形手轮操作件结构设计

　　这类三幅条圆环形手轮是工业设备里极为常见的手动操作执行件，日常在各类需要手动调节行程、锁紧机构、切换工位的设备上都能见到它的身影，不管是普通卧式车床的进给调节端、铣床的工作台锁紧位置，还是中小型压力机的行程微调部位、化工管路阀门的手动操控端，甚至是部分检测设备的工位切换机构上，都能找到同结构手轮的应用场景。它的核心作用是把操作人员手部施加的圆周方向扭力，通过中心的安装孔传递到设备的传动轴上，实现扭矩的平稳传递，相比直柄式的手柄，环形轮缘的结构能让操作人员在任意角度都能找到施力位置，不需要反复调整手部握持姿态，连续转动操作的时候流畅度更好，尤其是需要多圈转动调节的工况下，操作效率比单柄手轮高出不少。

　　从结构设计逻辑来看，这款手轮采用了三幅条的支撑结构，而非传统的两辐条或者四辐条设计，这里的考量是多维度的：两辐条结构虽然用料更少，但当手部施力点刚好落在两根辐条的中间空缺位置时，轮缘的受力变形量会明显增大，长期使用容易出现轮缘形变甚至开裂的问题；四辐条结构虽然支撑刚度足够，但辐条数量多了之后，轮体内部的空间被分割得比较零碎，操作人员快速转动手轮的时候，手指容易被辐条剐蹭，尤其是戴劳保手套操作的时候，勾挂手套的风险比较高。三辐条的布局刚好在刚度和操作安全性之间找到了平衡点，三根辐条呈120度均匀分布，不管手掌握在轮缘的哪个位置，附近都有辐条做结构支撑，轮缘的受力变形量能控制在合理范围内，同时三根辐条之间的空缺空间足够大，手掌穿入握持轮缘的时候不会被辐条阻挡，快速转动时的避让空间充足，操作安全性更有保障。

　　轮缘部分采用了正圆形的等截面圆环设计，截面做了圆弧过渡处理，没有尖锐的棱角，握持的时候手掌的贴合度更好，长时间操作也不容易磨手，不会因为棱角硌手导致操作人员施力不足。中心的安装基座做了加厚处理，比辐条的厚度高出近一倍，这个位置是整个手轮的扭矩传递核心，传动轴的配合孔、键槽都加工在这个基座上，加厚设计能提升安装部位的抗挤压强度，避免频繁正反转切换的时候，安装孔出现磨损扩孔、键槽崩裂的问题。三根辐条和轮缘、中心基座的连接位置都做了大圆角过渡，没有应力集中的直角结构，能有效降低铸件或者注塑件成型时的缩孔风险，同时在承受大扭矩转动的时候，连接位置不会因为应力集中出现断裂问题，手轮的整体使用寿命更长。

　　从安装边界的尺寸设计来看，这类手轮的中心安装孔通常会根据适配的传动轴直径做匹配设计，常规适配的轴径范围在12mm到25mm之间，安装孔内会加工标准键槽，配合平键实现周向固定，部分需要频繁拆卸的场景下，还会在中心基座的侧面加工紧定螺钉孔，用紧定螺钉顶紧轴面实现轴向固定，不需要额外做轴肩定位，安装拆卸都比较方便。轮缘的外径尺寸通常根据需要传递的扭矩大小做匹配，需要传递大扭矩的工况下，轮缘外径会做得更大，利用杠杆原理降低操作人员需要施加的握力，常规通用场景下的手轮外径在100mm到250mm之间，这个尺寸范围的手轮握持力度适中，成年人单手握持就能施加足够的扭力，同时不会因为外径过大占用太多设备周边的操作空间。轮体的整体厚度控制在20mm到40mm之间，安装后突出设备面板的尺寸不会过大，避免过往操作人员误碰导致设备参数变动，也不会在设备周边形成突出的磕碰风险点。

　　在实际选型应用的时候，需要根据设备的操作力需求匹配对应尺寸的手轮，如果操作端需要的扭矩较大，就选外径更大的轮体，不要为了省空间选过小的手轮，否则操作人员需要施加很大的握力才能转动，长期操作容易出现手部疲劳，甚至因为施力过大导致手轮滑脱引发安全事故。如果是在有油污、切削液的工况下使用，手轮的轮缘表面可以做滚花处理，增加手部和轮缘之间的摩擦力，即使手上沾了油污也能稳稳握住轮缘，不会出现打滑的问题。如果是在食品加工、医药生产这类对卫生要求较高的设备上使用，手轮通常会采用不锈钢材质或者食品级尼龙材质制作，表面做抛光处理，不容易积留污渍，清洁消毒也比较方便，不会对生产环境造成污染。

　　设计这类手轮三维模型的时候，要特别注意各个连接位置的圆角处理，不能为了建模省事直接做直角连接，否则后续做模具或者铸造工艺的时候，直角位置很容易出现应力集中导致的零件开裂，同时要保证三根辐条的分布角度均匀，避免手轮转动的时候出现动不平衡的问题，尤其是高速转动调节的工况下，动不平衡会导致传动轴出现振动，影响设备的调节精度。中心安装孔的尺寸公差要和适配的传动轴做匹配，间隙不能过大，否则转动的时候会出现旷量，调节精度下降，也不能过紧导致安装困难，通常采用H7的间隙配合就能满足大部分手动操作场景的需求。另外辐条的造型做了轻微的弧度设计，不是直来直去的直辐条，这个弧度设计一方面能提升辐条的抗扭刚度，另一方面也能让手轮的整体造型更流畅，握持的时候手部不会被辐条的棱角硌到，操作手感更好。
