AP赛车CP5570制动刹车片结构设计

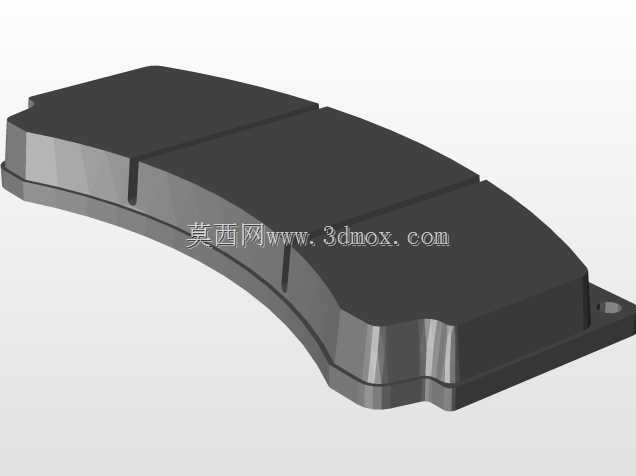

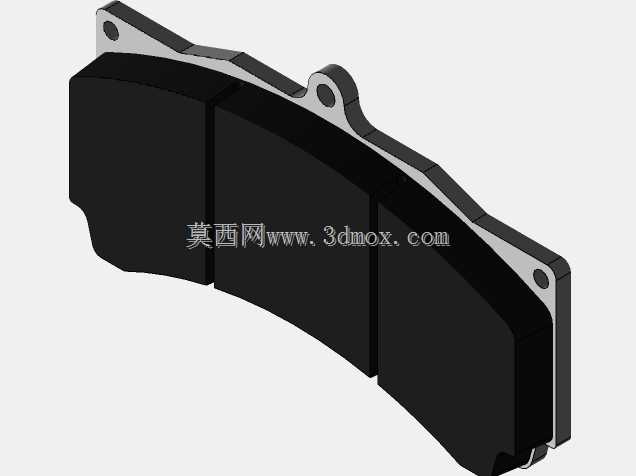

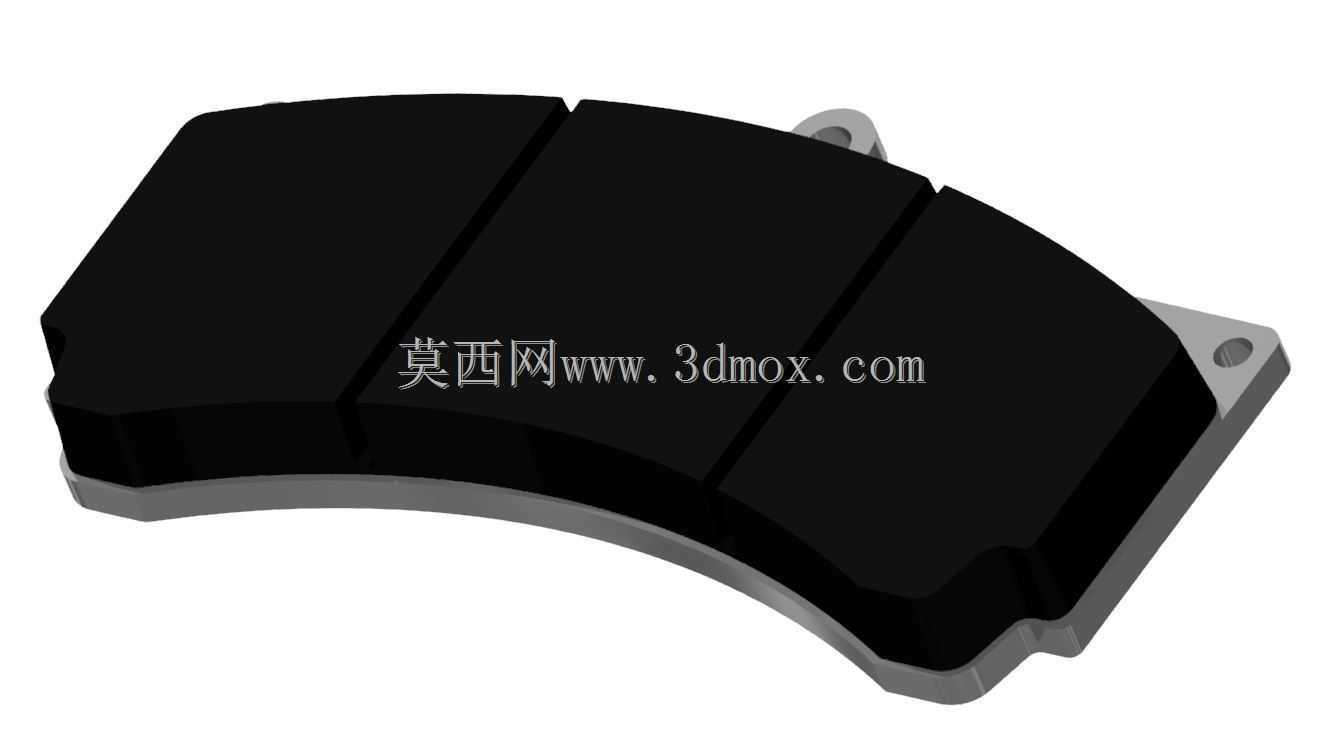

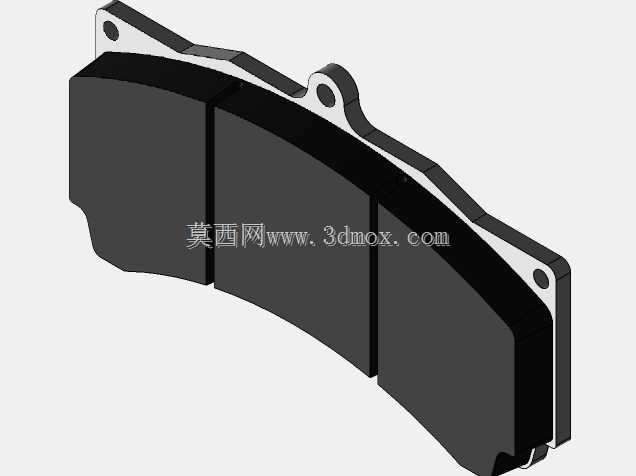

在场地赛车、改装性能车的制动系统选型与结构设计工作中，制动衬片也就是常说的刹车片，是直接决定制动效能、热稳定性与连续工况可靠性的核心摩擦部件，本次拆解建模的AP赛车CP5570配套制动垫，是针对大马力赛道用车开发的高性能制动摩擦组件，适配对应型号的对向多活塞制动卡钳，在日常的制动系统匹配、逆向建模、改装件结构校核工作中，这类高精度的三维数模能够大幅减少前期测绘的工作量，避免手动测量带来的安装位偏差、摩擦弧面匹配度不足等常见问题。从实际装车的应用场景来看，这类制动垫主要面向持续高负荷的制动工况，比如场地赛中连续重刹产生的瞬时高温、山道驾驶中频繁制动带来的热衰减控制，都要求摩擦块本身的材料分布、钢背连接结构、消音与减震设计都要比民用乘用车的刹车片有更高的冗余度。从结构设计的思路来看，这款制动垫的摩擦块采用了分块式的摩擦面设计，三块独立的摩擦材料区块通过高温粘接与铆接复合在钢制背板上，分块的间隙一方面可以在制动过程中排出摩擦产生的磨屑，避免磨屑在摩擦面与刹车盘之间堆积造成制动抖动，另一方面也可以给高温下的摩擦材料膨胀预留形变空间，减少热胀冷缩带来的摩擦面贴合度下降问题，同时分块结构也能一定程度上切断制动过程中产生的高频振动传递路径，降低制动异响的发生概率。从外形尺寸与安装边界来看，这款制动垫的摩擦面弧度完全匹配对应规格的划线或打孔通风刹车盘，摩擦块的总厚度预留了足够的磨损余量，能够支撑赛道日连续高强度使用的磨损需求，钢背两侧的定位凸耳与卡钳上的安装槽位精准配合，限制制动垫在制动过程中的径向与轴向窜动，钢背上预留的报警片安装位、消音片粘贴平面都严格按照原厂卡钳的安装空间设计，不会出现装车后卡滞、与卡钳活塞干涉的问题。在实际建模过程中，需要重点关注摩擦面的弧形轮廓精度，这个弧度直接决定了装车后摩擦片与刹车盘的初始接触面积，如果弧面加工或建模偏差过大，会导致初期制动接触面积不足，需要长时间磨合才能达到最佳制动效能，甚至会出现偏磨、局部过热烧蚀摩擦材料的问题；其次要注意钢背的厚度与材料分布，钢背作为承受制动推力的结构件，需要有足够的刚度，避免在大制动力下出现形变，导致摩擦面压力分布不均，同时钢背与活塞接触的平面平面度要求较高，要保证活塞推力能够均匀传递到整个摩擦块上。另外，这款制动垫的摩擦块边缘做了倒角处理，除了安装时的导向作用外，也能减少制动初始阶段的摩擦块边缘咬合冲击，让制动力释放更加线性，符合赛车驾驶中对制动力精细控制的需求，钢背与摩擦块之间的隔热层结构在数模中也做了分层体现，这层结构能够阻隔摩擦产生的高温向卡钳活塞传递，避免制动液因为高温出现气阻，这也是高性能制动片和民用制动片在结构上的核心差异之一。在做制动系统匹配设计时，通过这个三维数模可以直接在装配环境下校核制动垫与卡钳、刹车盘、轮毂防尘罩之间的间隙，提前发现安装干涉问题，也可以基于这个数模做摩擦块的磨损仿真、热结构耦合分析，验证不同摩擦材料配方下的温度场分布与应力分布，给后续的改装件开发、材料替换提供精准的结构基础。很多刚接触性能车改装结构设计的工程师容易忽略制动垫的安装边界细节，比如钢背定位凸耳的宽度、凸耳与卡钳导槽的配合间隙、摩擦块两端的限位缺口尺寸，这些细节如果出现偏差，哪怕摩擦面弧度完全正确，也会出现装车后制动垫卡滞、回位不良、拖刹等问题，而高精度的三维数模能够把这些细节完整还原，让设计人员在建模阶段就把这些安装尺寸的公差带考虑进去，减少后续样件试制的反复修改成本。从实际使用的功能特性来看，这款制动垫的摩擦材料面积经过针对性优化，在有限的卡钳安装空间内最大化了摩擦接触面积，同时兼顾了散热通道的预留，分块之间的沟槽能够在车辆行驶时引导气流穿过摩擦面，带走部分摩擦产生的热量，延缓热衰减的出现时间，钢背的表面做了防锈涂层处理的结构预留，对应建模时的表面处理层厚度也做了考虑，避免涂层厚度导致安装尺寸超差。
