Caterham赛车左右前悬架摇臂结构设计

　　在轻量化赛车的底盘悬架系统中，前悬架摇臂是承担车轮导向与载荷传递的核心构件，这类部件直接决定了赛车过弯时的车轮定位参数保持能力、路面冲击的传递路径以及转向响应的直接性，尤其对于Caterham这类轻量化开放式座舱赛车而言，前悬摇臂的刚度、重量与安装匹配度，会直接影响整车的操控极限与驾驶反馈。从实际装车场景来看，该摇臂用于连接前悬架的转向节与车身副车架安装点，在车辆行驶过程中，需要同时传递纵向的制动力、横向的侧向过弯载荷以及垂直方向的路面冲击，同时还要保证车轮在上下跳动过程中，外倾角、前束角的变化量处于设计预期范围内，避免轮胎出现异常磨损或者抓地力波动。

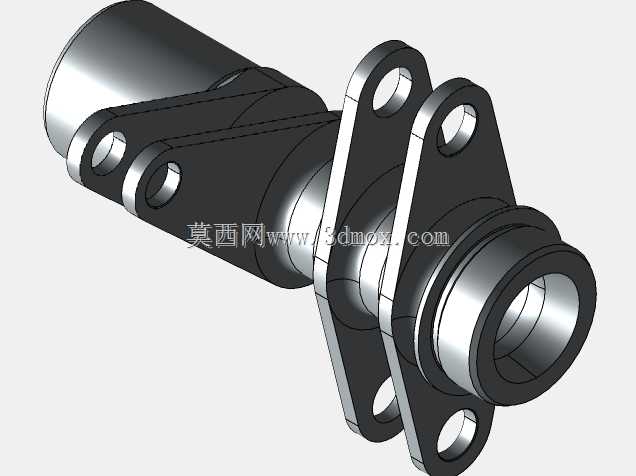

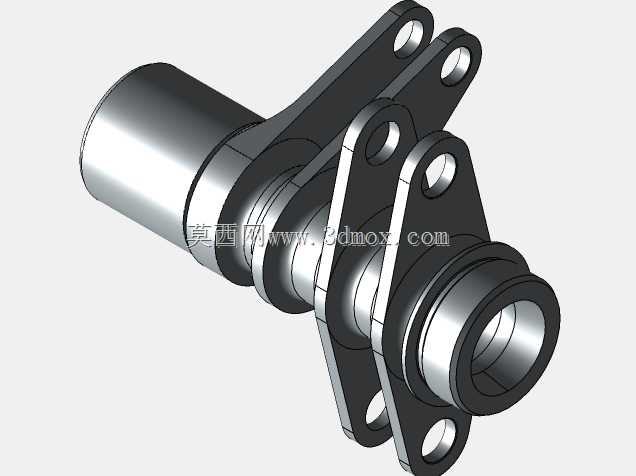

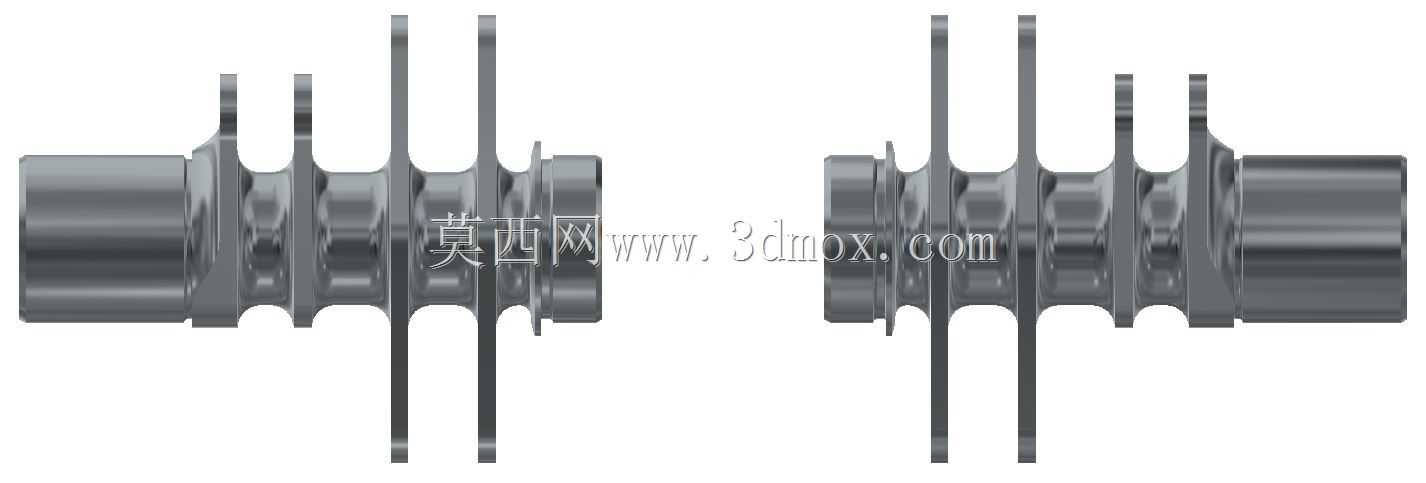

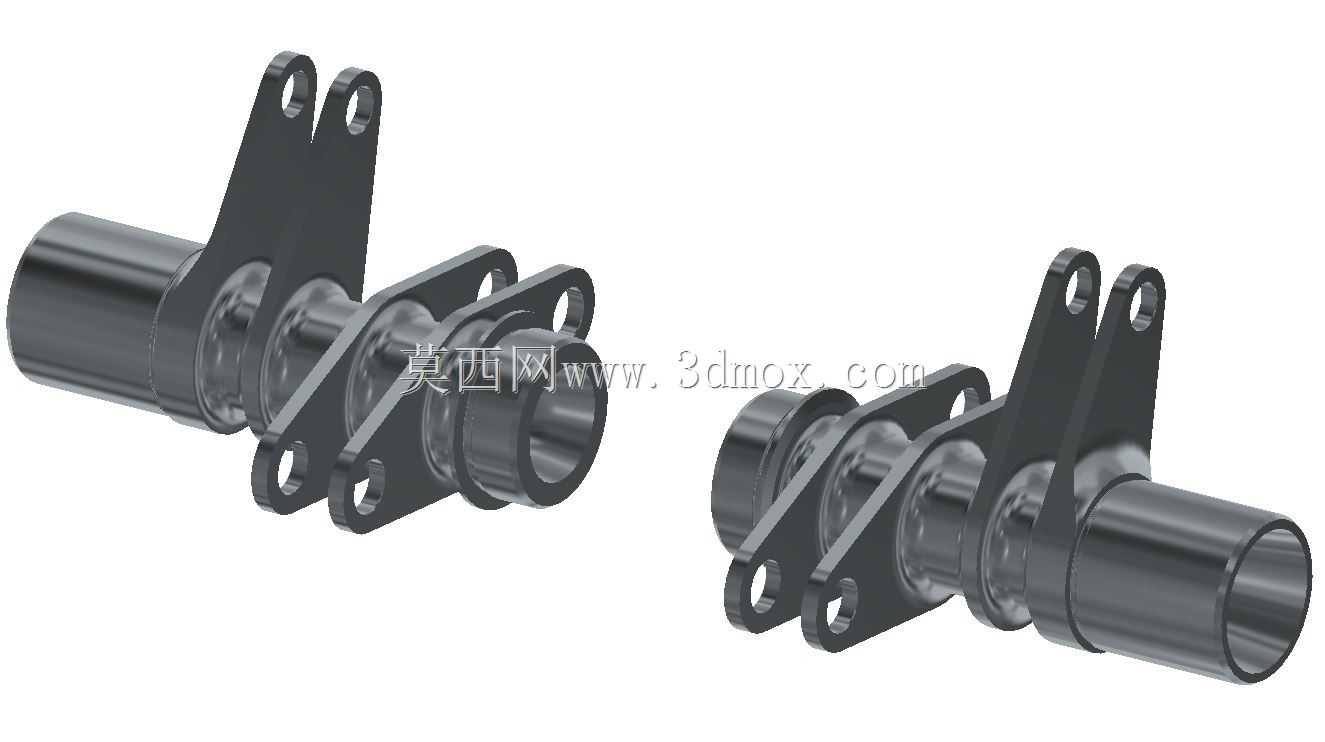

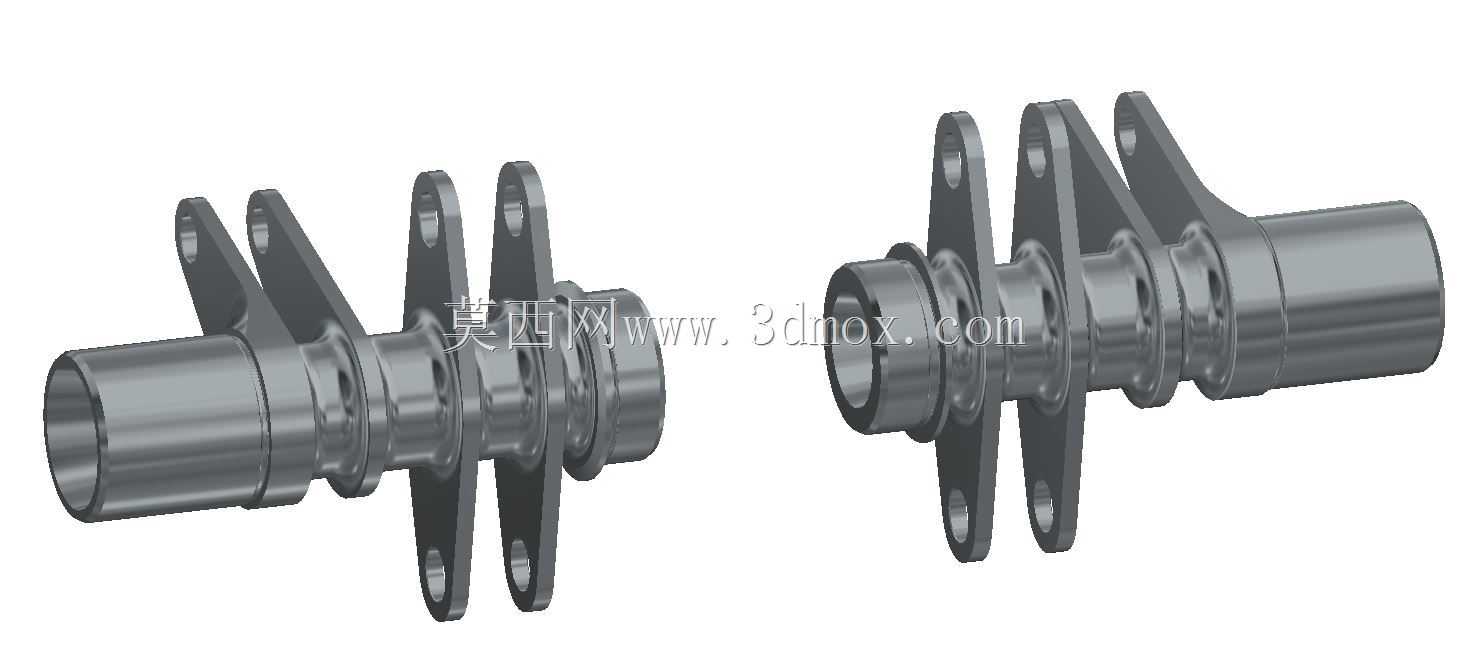

　　从结构设计思路来看，该摇臂采用了左右对称的成对设计，主体为空心轴套与多安装耳板一体化的结构，没有采用分体拼接的形式，这种设计一方面减少了装配环节的连接间隙，提升了构件整体的刚度一致性，另一方面空心的轴体结构可以在保证扭转、弯曲强度的前提下，尽可能降低构件自身的重量，符合赛车轻量化的设计需求。安装耳板上的铰接孔位置经过反复校核，孔位的相对位置精度直接决定了悬架的几何运动轨迹，每个耳板的厚度都根据对应方向的载荷大小做了差异化设计，承受主要侧向载荷的耳板厚度更大，而承担辅助定位的耳板则做了适度的减薄处理，避免不必要的重量冗余。

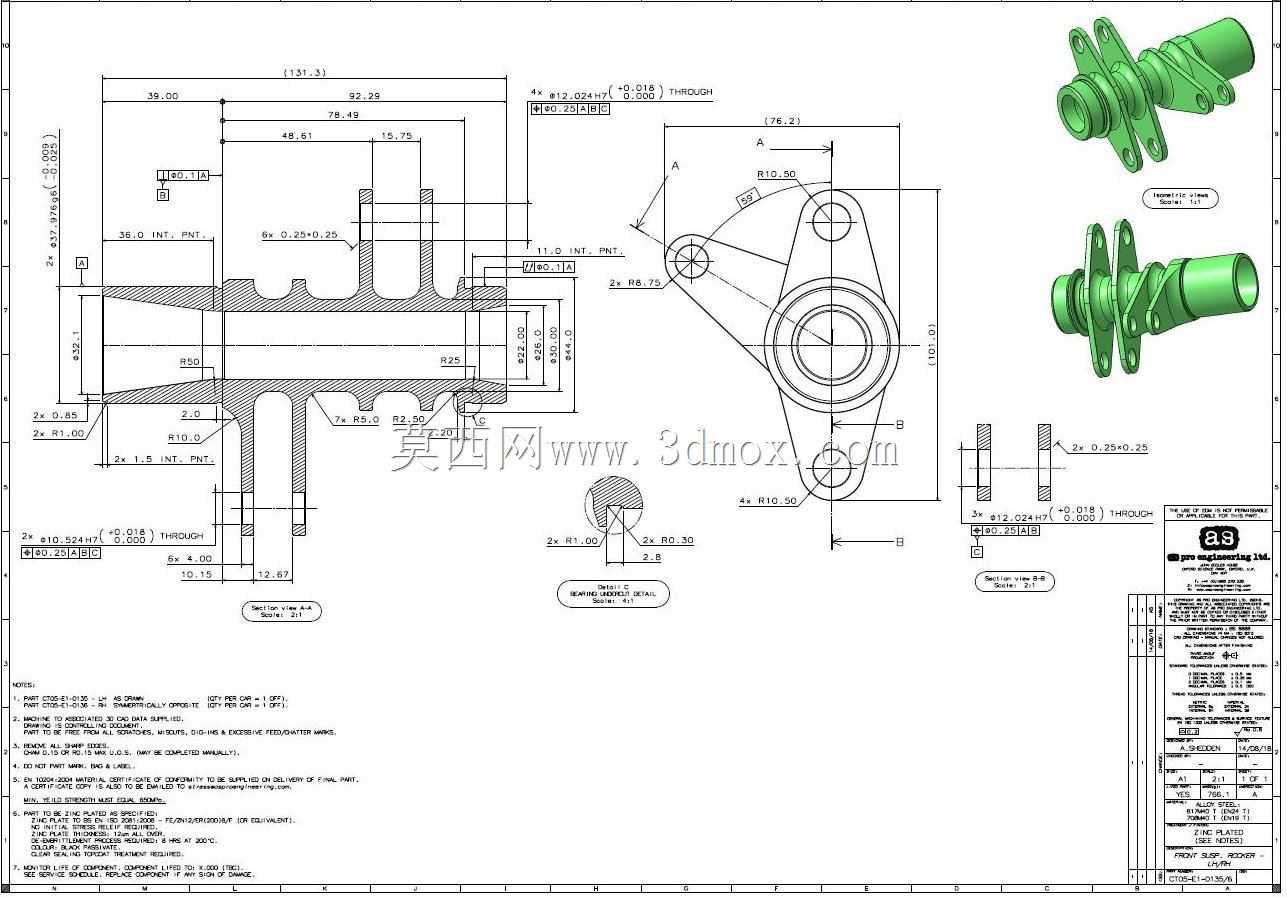

　　在安装边界方面，摇臂两端的空心轴段分别对应转向节侧与车架侧的铰接安装位，轴段的外径尺寸与配套的衬套内径完全匹配，安装时轴段端面需要与衬套端面保持齐平，避免出现轴向窜动的间隙。耳板上的铰接孔中心距是核心安装尺寸，这个尺寸直接决定了悬架的硬点位置，一旦孔位出现偏差，会直接导致车轮定位参数失准，甚至出现运动干涉。摇臂安装完成后，需要保证在车轮全行程跳动过程中，摇臂本体与周边的刹车管路、转向拉杆、减震器支架都保持足够的安全间隙，避免极限工况下出现部件磕碰。

　　从功能特性上看，该摇臂的结构设计充分考虑了赛车工况下的载荷特性，耳板与轴体的连接位置做了圆弧过渡处理，避免应力集中导致的构件疲劳损坏，在车辆急刹、高速过弯这类极限工况下，应力会沿着过渡圆弧均匀分散到整个构件上，不会在连接位置出现应力峰值。同时左右件完全对称的设计，也降低了备件储备的复杂度，维修更换时不需要额外区分左右件的适配方向，减少了赛场维修的操作时间。在实际建模过程中，这类悬架构件的曲面与实体过渡需要严格遵循硬点参数，所有安装孔的同轴度、轴段的圆柱度都要满足机加工的工艺要求，确保加工完成后的零件可以直接装车适配，不需要额外的修配调整。对于底盘设计从业者而言，这类摇臂的结构逻辑也具备参考价值，即通过一体化的结构设计平衡刚度、重量与安装精度的需求，根据不同方向的载荷大小分配构件的材料分布，在满足强度要求的前提下尽可能降低簧下质量，提升悬架的响应速度。
