汽车燃油系统连接接头精密结构设计

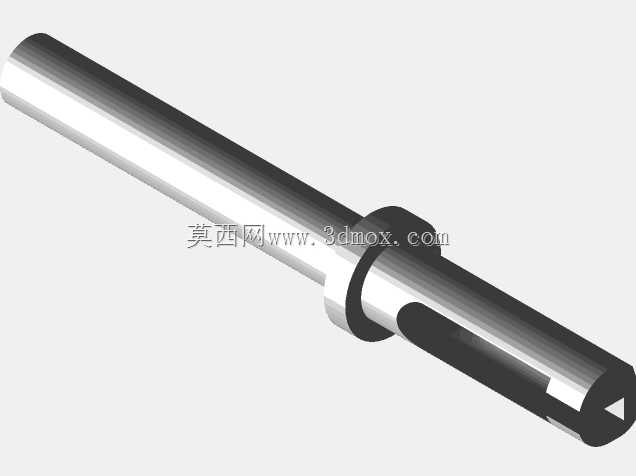

　　在汽车燃油供给系统的装配场景中，这类小型金属构件承担着燃油管路对接、密封导通的核心作用，日常作业中接触到的同类型零件，大多布置在燃油泵与输油管路、燃油分配管与喷油器的衔接位置，属于燃油系统里不起眼但直接影响密封可靠性的基础零件。做这类零件的三维建模时，首先要结合实件测绘的尺寸数据，先确定主体的杆部通径，通径尺寸直接匹配对应管路的燃油流量需求，常规家用车燃油系统的这类接头，内部通径一般控制在4-8mm区间，既要保证怠速、全负荷工况下的燃油供给流量充足，也要避免通径过大导致管路稳压能力下降。接头头部的法兰限位结构是设计重点，法兰的外径、厚度要和对应的安装卡座、密封胶圈的槽位完全匹配，安装时法兰端面要和对接面完全贴合，

　　配合橡胶密封圈实现径向与端面的双重密封，避免车辆行驶过程中振动引发的燃油渗漏风险。杆部的外圆粗糙度要控制在合理区间，过粗会磨损管路内壁的密封层，过光滑则会导致管路插接后抱紧力不足，容易在油压波动时出现脱管问题，建模时要给杆部末端设计15度左右的导入倒角，方便现场装配时快速插入燃油软管，减少装配时的橡胶件刮损。从实际使用场景来看，这类零件长期接触汽油、乙醇燃油等介质，建模时要考虑材质的耐腐蚀性匹配，结构上要避免出现应力集中的直角转角，尤其是杆部与头部法兰衔接的位置，要做R0.5-R1的圆角过渡，抵消车辆运行中持续振动带来的疲劳应力，避免长期使用后出现断裂隐患。安装边界方面，这类接头的总长度要严格控制，过长会占用机舱内的布置空间，

　　和周边的线束、冷却管路产生干涉，过短则会导致软管插接深度不足，密封长度不够埋下渗漏隐患，建模时要预留出对应的卡箍安装位置，卡箍位距离法兰端面的距离要和常用的弹性卡箍、蜗杆卡箍的尺寸匹配，保证卡箍锁紧后正好压在接头的密封凸点位置。做逆向建模的时候，要先对实件的磨损位置做尺寸修正，比如长期使用后杆部被卡箍压出的凹痕、头部的磕碰变形，都要还原成零件出厂时的设计尺寸，不能直接按照磨损后的测绘数据建模，否则打印或者加工出来的零件会出现装配过松或者密封失效的问题。这类零件虽然结构简单，但是尺寸公差要求比较严格，外圆的尺寸公差一般控制在±0.05mm以内，法兰端面的平面度要控制在0.02mm以内，才能保证装配后的密封性能，

　　建模时要把这些公差要求对应的结构特征做准确，比如密封凸环的高度、宽度，倒角的角度，都要和原厂零件的设计参数对齐。在3D打印验证阶段，要注意打印方向的选择，尽量让杆部的轴线和打印平台垂直，减少层纹对杆部圆度的影响，打印完成后要对配合面做简单的打磨处理，去除支撑残留的毛刺，保证装配时的顺畅度。实际装车验证时，要先做0.3-0.5MPa的油压保压测试，检查接头位置有没有渗漏，再模拟车辆颠簸工况做振动测试，确认卡箍不会松脱、接头没有位移，才能满足实际使用要求。这类零件属于汽车售后维修里的常用备件，很多老旧车型的原厂配件供应不足时，通过精准测绘、三维建模后3D打印或者小批量加工，可以快速解决维修配件的需求，建模时的尺寸精度直接决定了替换件的使用寿命和使用安全性，不能因为零件结构简单就忽略细节尺寸的把控。
