管道法兰连接紧固组件装配结构

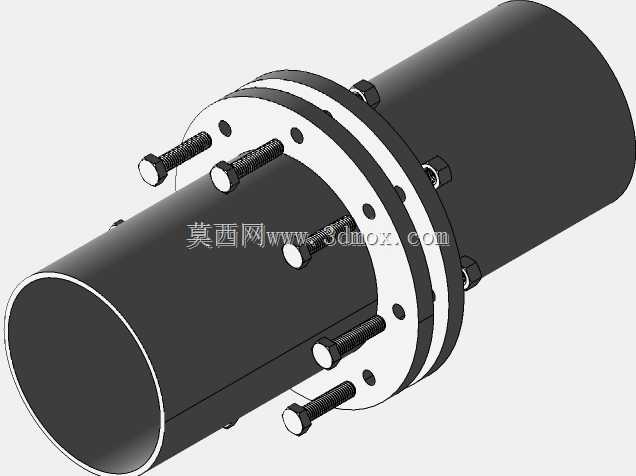

在化工流体输送、市政给排水、工业制程管路系统中，法兰连接是应用最广泛的管路可拆卸连接形式，这套装配结构完整复现了两片对焊法兰配合紧固件实现管道刚性密封连接的实际形态，可直接用于管路系统的装配干涉校验、安装工艺模拟、运维拆装培训场景。实际工程应用里，这类法兰连接结构多布置在管路需要定期拆解检修、阀门仪表对接、不同管径管路转接的节点位置，承担管路轴向力传递、介质密封阻隔的核心作用，一旦紧固件预紧力不均或者法兰对位偏差，很容易出现介质泄漏、法兰面翘曲变形甚至管路断裂的故障，因此建模阶段还原真实装配逻辑对后续工程落地有直接参考价值。从结构设计逻辑来看，这套组件的核心是两片同轴对装的带颈法兰，法兰端面上沿圆周均匀分布螺栓通孔，孔位的分度圆直径、孔径大小完全匹配配套螺栓的公称直径，装配时需要先将两片法兰的密封面对齐，保证两端对接的管道同轴度偏差控制在允许范围内，避免后续紧固后出现附加弯矩。紧固件部分采用全螺纹六角头螺栓配合六角螺母，每根螺栓穿入法兰通孔后，在螺母侧加装平垫来分散接触面压应力，防止紧固过程中螺母压伤法兰表面，实际安装时需要按照对角交叉顺序逐步拧紧螺栓，分三次加载到额定预紧力矩，避免单侧受力导致法兰面偏斜。从安装边界来看，法兰的颈部外径与对接管道的外径完全匹配，采用对焊连接时焊缝位置要避开法兰密封面的加工区域，法兰密封面采用突面形式，表面粗糙度满足密封垫片的压合要求，装配完成后法兰组件的径向最大尺寸为法兰外径加上螺栓头部的外伸长度，轴向总长度为两片法兰的厚度加上螺栓、螺母的外伸余量，在管路排布时需要预留足够的拆装空间，保证扳手能够到达每个螺母的操作位置，避免后期运维时无法拆卸紧固件。建模过程中严格遵循机械装配的约束逻辑，法兰与管道之间采用同轴约束加端面贴合约束，螺栓与法兰通孔之间保留合理的装配间隙，模拟实际工程中的孔轴配合公差，螺母与螺栓之间采用螺纹配合约束，能够直观展示紧固件的穿装顺序与预紧后的相对位置，同时还原了螺栓沿法兰圆周均匀排布的特征，孔位数量与法兰公称压力等级相匹配，保证结构强度满足管路压力工况的要求。在实际工况下，这类法兰连接结构需要承受管路内部介质的压力、温度变化带来的热胀冷缩应力，以及管路振动带来的交变载荷，因此法兰的厚度、螺栓的公称直径与数量都经过强度校核，保证在额定工况下密封面的压应力始终大于介质的工作压力，避免出现密封失效。这套装配模型完整还原了工程现场法兰连接的真实结构，没有做简化处理，每个紧固件的尺寸、安装位置都和实际工业标准件一致，能够直接用于装配工艺演示、安装人员培训，也可以作为管路系统三维布管的标准组件调用，在进行管路应力分析时，也可以基于这个模型加载对应的约束与载荷，校核法兰与紧固件的受力情况，为管路系统的可靠性设计提供直观的三维参考。
