高转速离心式水泵叶轮结构设计

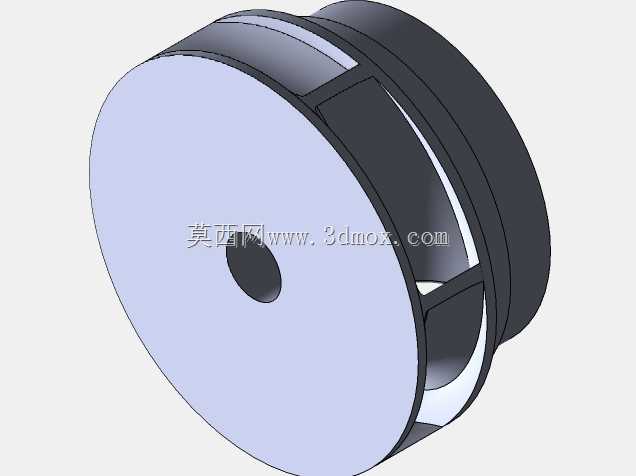

在民用供水、工业循环水输送、暖通空调水循环、农田排灌等诸多场景里，离心泵是应用占比最高的流体输送设备，而叶轮作为离心泵唯一对流体做功的核心部件，其结构设计的合理性直接决定整泵的运行效率、扬程流量特性以及运行稳定性。这款叶轮采用闭式后弯叶片结构，整体为一体化铣制成型的金属结构，叶片型线采用变曲率扭曲设计，能够在流体从叶轮入口轴向流入、转向径向流出的过程中，尽可能减少流动分离与水力冲击损失，适配高转速运行工况下的流体导向需求。叶轮入口处设置的锥形导流凸台，能够对轴向进入的流体起到预整流作用，避免入口处流体因流道突然扩张产生涡流，降低泵的气蚀风险，延长叶轮与泵腔的使用寿命。叶片出口边采用斜切式设计，能够有效降低叶轮出口处的尾迹涡流强度，减少流体与泵壳蜗室的干涉冲击，降低泵运行过程中的振动与水力噪声。从安装边界来看，叶轮中心设置的阶梯式轴孔用于与泵轴配合定位，轴孔处的配合公差需满足过盈配合要求，保证高转速下叶轮与泵轴无相对滑移，叶轮背部的密封环配合面需与泵体密封环保持均匀的径向间隙，间隙值控制在合理范围内，既避免间隙过大导致容积效率下降，也防止间隙过小出现运转碰擦。在实际选型匹配过程中，该叶轮适配的单级单吸离心泵可满足中小流量中等扬程的输送需求，能够输送常温清水或物理化学性质与水相近的无固体颗粒介质，在建筑供水系统中可用于高层楼宇的二次增压供水，在工业场景中可配套冷却循环系统完成设备冷却水的循环输送，在市政场景中可用于水厂取水、管网增压等环节。设计过程中，叶片的进口安放角、出口安放角、叶片包角、叶轮进出口直径等核心参数均经过水力计算匹配，保证在额定转速下流量扬程参数符合设计预期，叶片间的流道截面采用渐变式设计，从入口到出口流道过流面积平滑变化，保证流体在流道内的流速变化均匀，避免局部流速过高或过低带来的效率损失与流动不稳定。叶轮的轮盘与轮盖厚度经过强度校核，能够承受高转速下的离心力载荷以及流体压力载荷，避免运转过程中出现结构变形，叶片与轮盘、轮盖的连接位置采用圆角过渡，减少应力集中，提升部件的疲劳强度，适配长期连续运转的工况需求。在装配环节，叶轮安装到位后需进行动平衡校正，将剩余不平衡量控制在标准允许范围内，避免高转速下因不平衡量过大导致泵轴振动超标、轴承过早损坏。实际运行中，流体从叶轮入口进入后，在高速旋转的叶片带动下获得能量，沿叶片间流道向叶轮外缘流动，最终以较高的速度和压力离开叶轮进入蜗室，完成能量转换过程，这款叶轮的结构设计能够在较宽的流量区间内保持较高的运行效率，降低泵组的运行能耗，同时具备较好的抗气蚀性能，减少现场使用过程中的维护频次。
