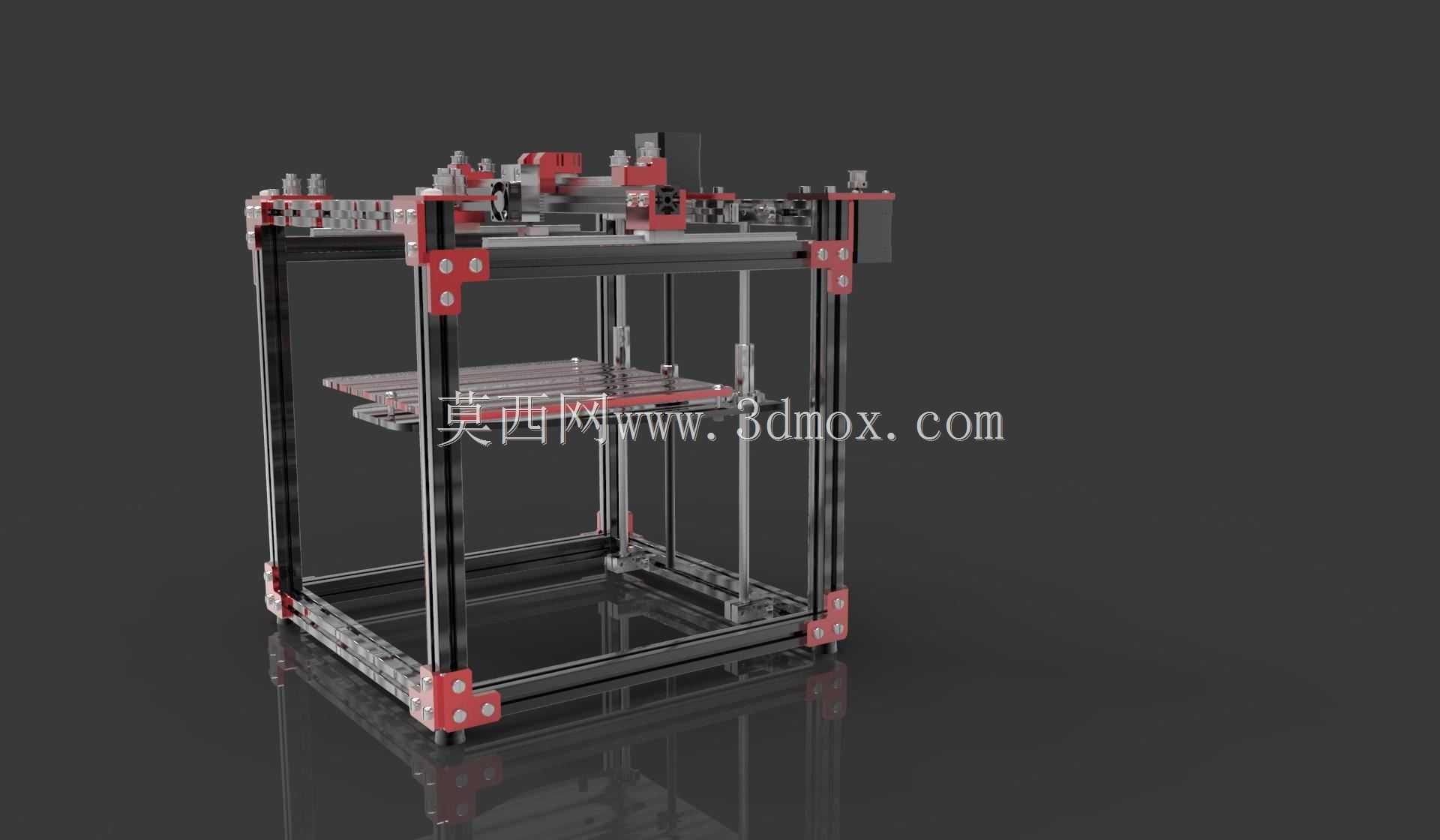

优化版CoreXY架构桌面级3D打印设备

　　这款CoreXY架构的打印设备，核心面向个人桌面制造场景、小型创客工作室的定制化零件打样需求，也可适配中小学科创教育的实操教学环节，能完成PLA、PETG等常见热塑性耗材的熔融沉积成型作业，满足手板验证、创意模型制作、非标小零件定制的实际使用需求。

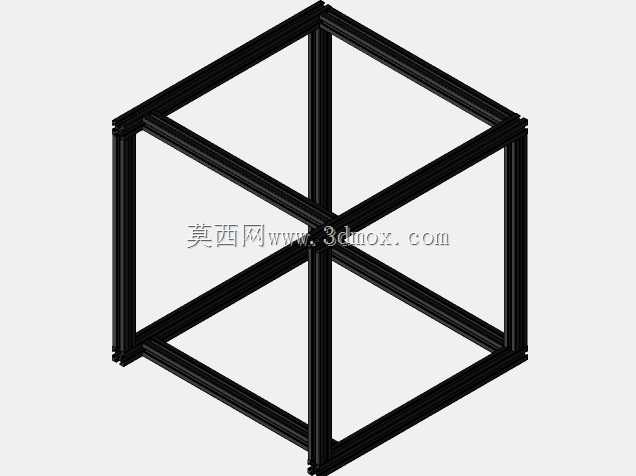

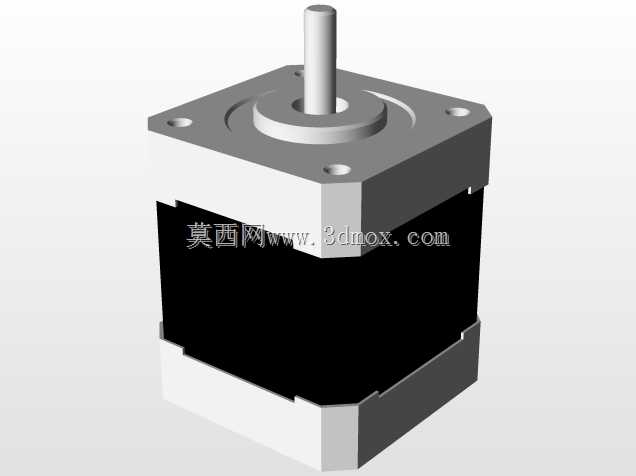

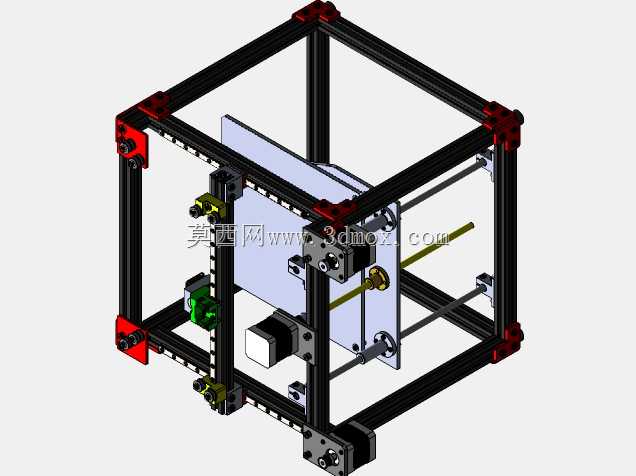

　　结构设计上采用铝型材搭建主体框架，型材拼接处采用角件配合螺栓锁紧的连接形式，相比早期亚克力框架的打印设备，整体抗形变能力更强，能有效降低高速运动过程中框架共振带来的打印层纹问题，XYZ三个运动轴的安装基准都依托型材槽道定位，装配时不需要额外做复杂的基准面加工，降低DIY组装的调试难度。运动系统采用CoreXY经典的交叉皮带传动布局，两个步进电机固定在框架顶部的静态安装位，不需要随喷头组件做往复运动，能有效降低运动部分的负载重量，相比传统i3架构的打印机，XY轴的运动响应速度更快，高速打印时的惯性冲击更小，能在保证成型精度的前提下提升打印效率。Z轴采用双光轴配合丝杆传动的结构，热床平台通过四个调平螺母安装在Z轴滑座上，配合弹簧预紧结构可以手动调整平台水平度，保证首层耗材附着的均匀性，热床采用铝基板加加热膜的结构，能快速升温到耗材所需的平台温度，减少大尺寸模型打印过程中的翘边风险。

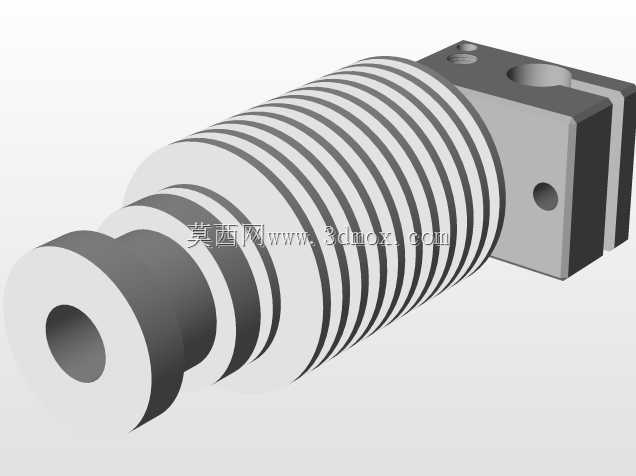

　　喷头组件采用近端挤出的安装形式，挤出机直接固定在喷头滑座上，耗材输送路径更短，回料响应速度更快，能更好适配柔性耗材的打印需求，喷头散热部分采用铝制散热片加轴流风扇的组合，能保证喉管上部的温度处于耗材熔点以下，避免耗材提前软化造成的堵头问题。设备的电气元件都采用隐藏式布线，线缆沿铝型材槽道排布，通过拖链连接运动部件，避免运动过程中线缆剐蹭打印件或者干涉运动路径，提升长期运行的可靠性。

　　安装边界方面，这款设备整体外轮廓尺寸适配常规桌面摆放需求，不需要占用过大的工作台空间，框架底部预留了电气安装板的固定位，可以将主控板、电源模块都集成在框架底部空间，整体结构更紧凑，不需要额外外置电气箱。打印成型空间能满足日常大部分创意模型、功能零件的制作需求，框架顶部预留了耗材架的安装位，可以直接挂载1kg规格的标准耗材卷，不需要额外配置独立耗材支架。

　　设计过程中针对原有同架构设备的成本痛点做了细节优化，将部分非受力的定制加工件替换为标准铝型材配件，减少非标机加工零件的数量，降低整体制作成本，同时对运动部件的安装位置做了微调，优化了皮带的张紧调节结构，不需要额外拆卸零件就能完成皮带张紧度的调整，日常维护更便捷。框架的四个底脚预留了减震脚垫的安装位，可以加装橡胶脚垫过滤设备运行时的微小振动，进一步提升打印成型的表面质量。设备的所有运动部件都预留了足够的安全间隙，运行过程中不会出现运动干涉问题，各轴的限位开关安装位都做了定位设计，装配时不需要反复调整限位触发位置，能快速完成整机的组装调试。
