带LED指示的3D打印机机械止动限位模块

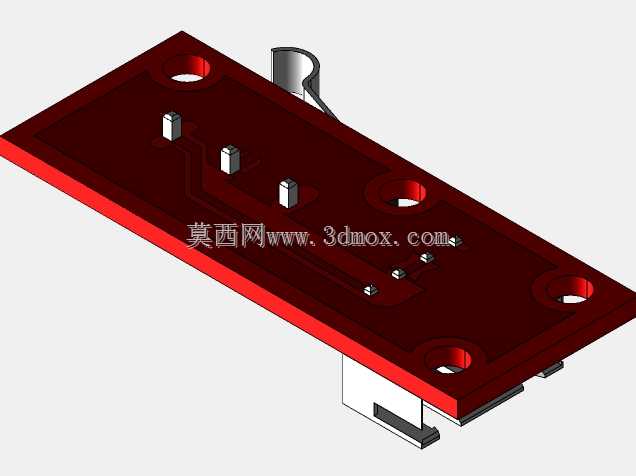

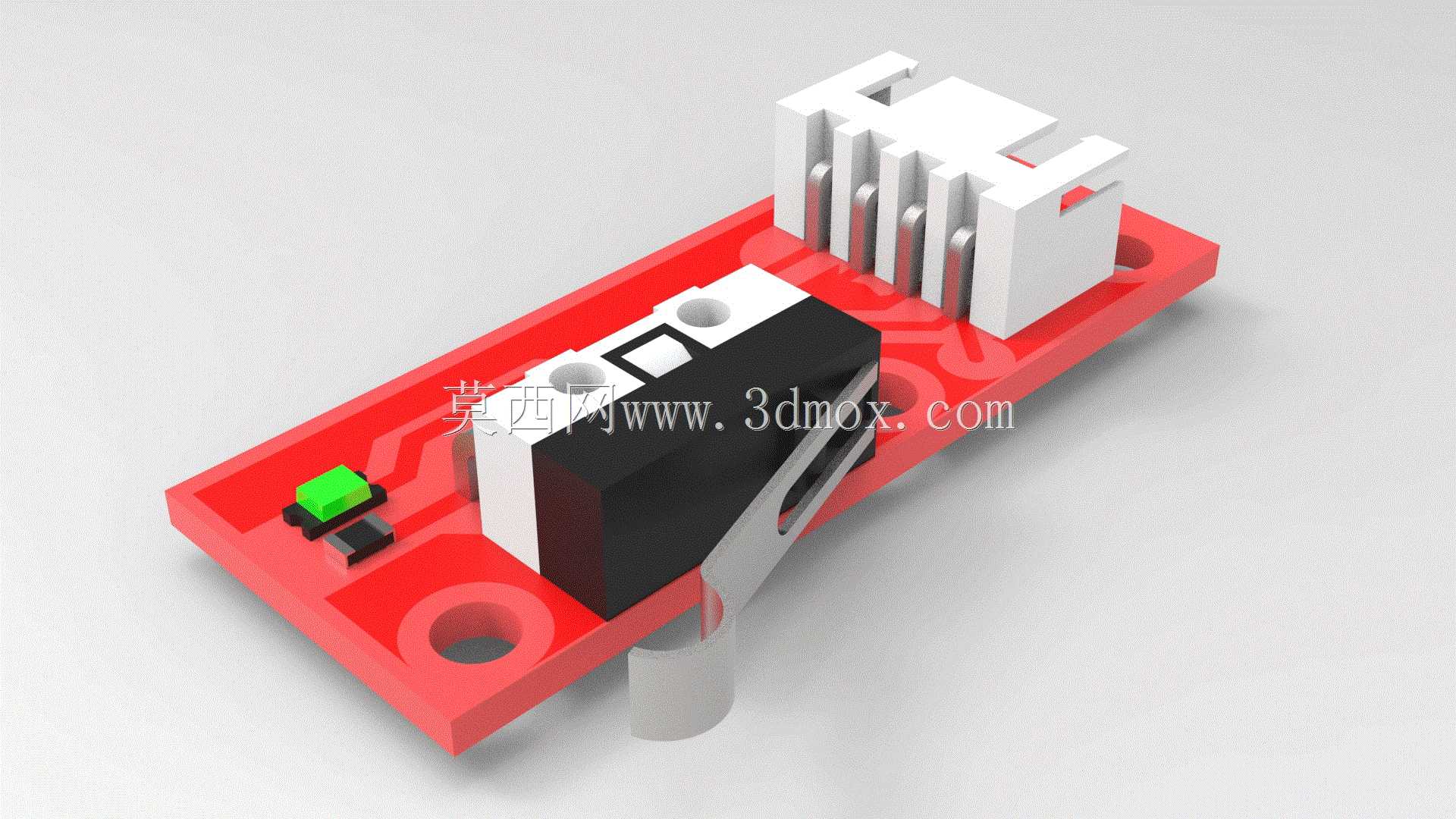

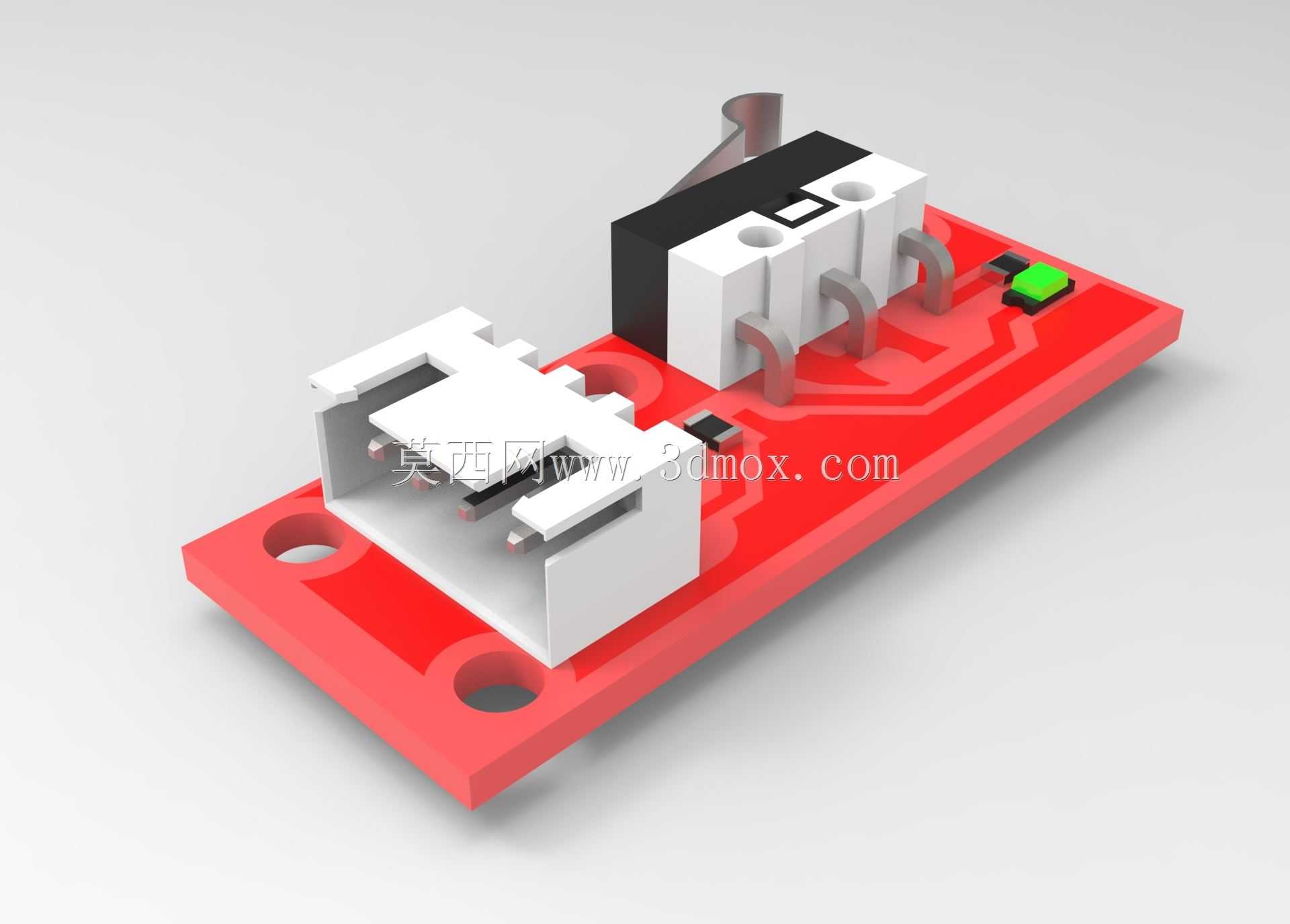

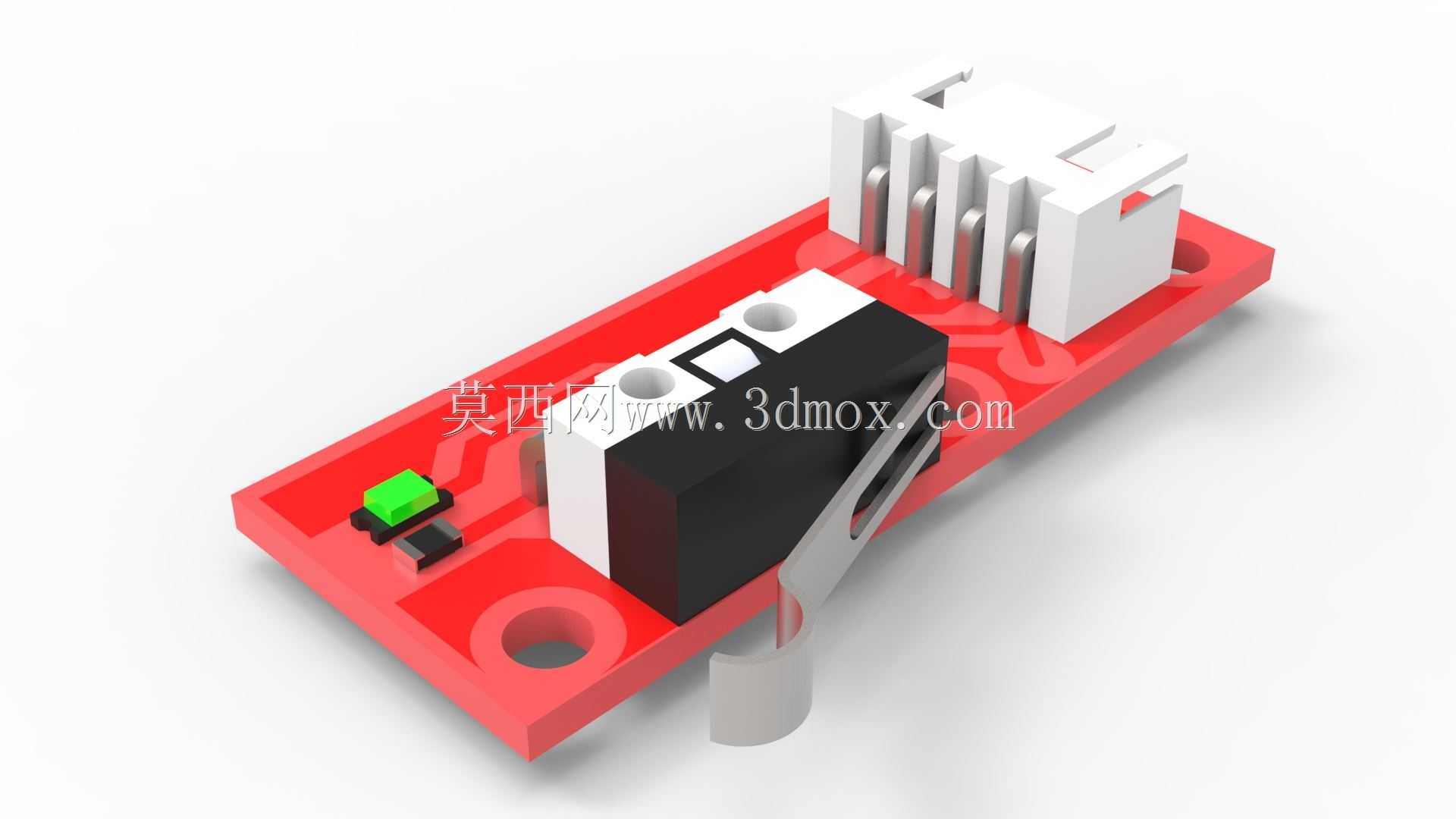

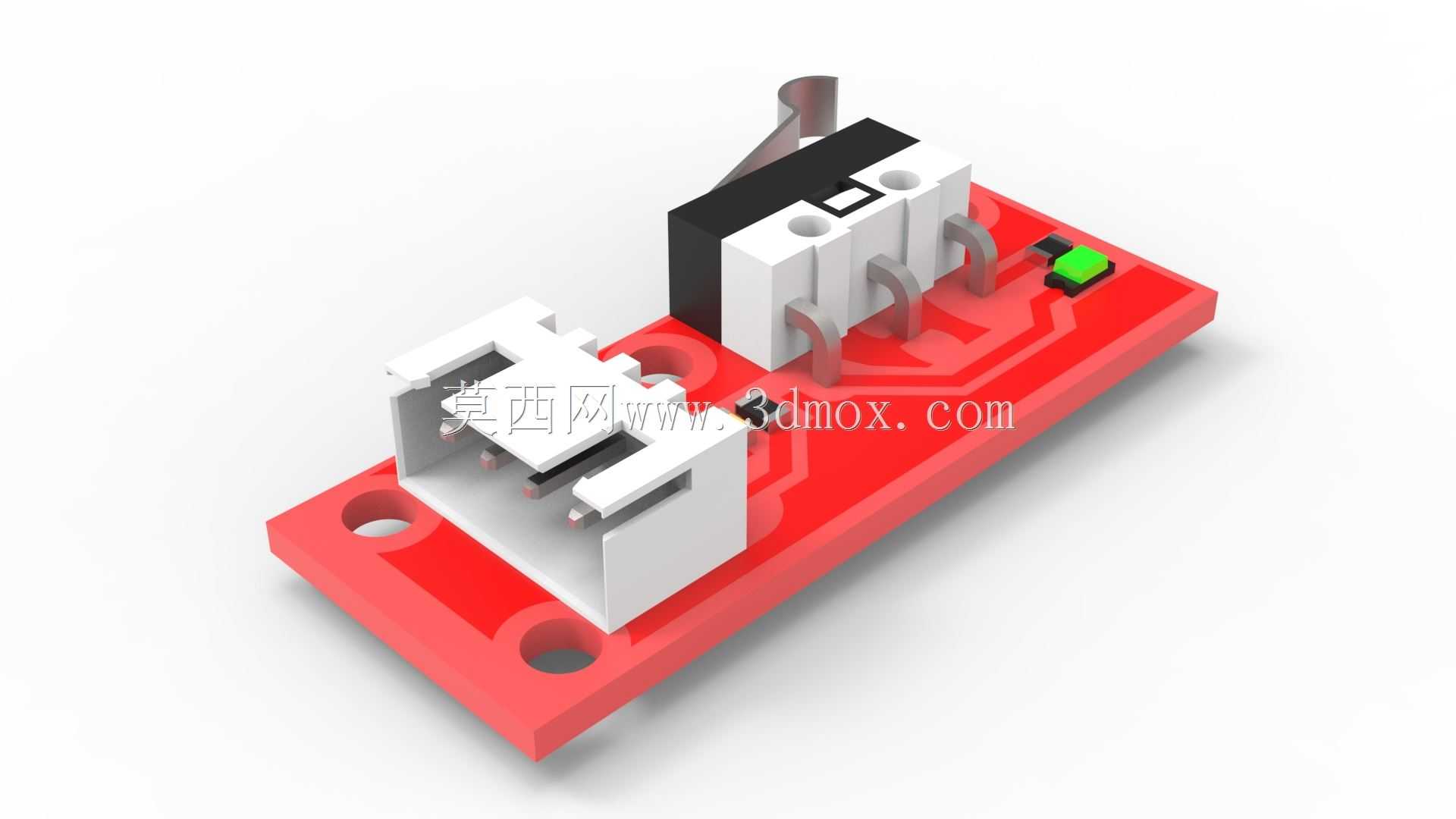

在桌面级FDM3D打印机的运动轴系安全防护设计中，机械止动模块是承担轴端硬限位、原点复位触发功能的核心检测部件，这款带LED指示的止动模块，是针对现有裸装微动开关安装精度差、触发状态无直观反馈的痛点做的集成化优化设计。日常设备调试阶段，操作人员无需连接上位机查看端口电平，直接观察模块上的LED亮灭状态，就能快速判断开关是否正常触发、线路是否导通，大幅缩短新机组装、故障排查的耗时，尤其是多轴设备逐轴校零的时候，不用反复往返设备与电脑端确认信号，单人就能完成全轴限位校验工作。从结构设计逻辑来看，模块采用一体化红色PCB作为安装基底，摒弃了传统微动开关单独打孔固定、飞线接线的零散装配方式，基底上预留的两个沉头安装孔，孔位间距匹配市面上多数开源3D打印机的铝型材安装槽标准，安装时直接用M3螺丝就能将模块固定在型材端面或者轴端支架上，不需要额外做安装转接件，安装孔的沉头深度做了精准控制，螺丝锁紧后端面不会突出基底平面，避免运动部件触发行程时刮蹭螺丝头造成卡滞。核心触发部件选用带摆杆的微动开关，摆杆的触发行程做了适配优化，触发压力控制在合适区间，既不会因为运动轴惯性冲击造成开关损坏，也不会因为触发压力过大导致步进电机丢步，摆杆的伸出长度刚好覆盖运动轴滑块的触发端面，不需要用户后期弯折摆杆调整触发位置，避免手动调整造成的开关弹片疲劳失效。板载集成的电阻电容电路，一方面是为LED指示灯提供合适的工作电流，避免端口直连造成主控IO口过流损坏，另一方面也做了简单的硬件消抖处理，减少开关触发瞬间的电平抖动造成的主控误判，不需要在固件里设置过长的消抖延时，提升原点复位的检测响应速度。模块上预留的白色插接式接线端子，采用标准2.54mm间距接插件，接线时直接将设备端的杜邦线插入端子卡紧即可，不需要焊接，后期维护更换模块时直接拔插接线就能完成拆装，比传统焊线式的开关更换效率提升数倍。考虑到3D打印机工作环境可能存在的少量粉尘、耗材碎屑飘入问题，模块上的微动开关本体做了半包围式的结构防护，PCB板表面的走线做了阻焊层全覆盖，避免碎屑掉落在引脚之间造成信号短路，LED指示灯选用高亮度绿光灯珠，即使在设备周围光线较强的车间环境下，也能清晰分辨亮灭状态。安装边界方面，模块整体外形做了紧凑化设计，整体厚度控制在较低范围，安装在型材端面时不会过多占用轴系的有效运动行程，摆杆的触发位置距离安装基准面的尺寸经过精准校准，安装后只要将模块贴紧型材端面固定，触发位置的重复定位精度就能控制在0.1mm以内，满足桌面级3D打印机的复位精度要求，不需要反复调整模块前后位置来校准原点。在实际应用场景中，除了3D打印机的X/Y/Z三轴限位之外，这款模块也可以通用在小型自动化滑台、数控雕刻机的轴端限位场景，只要安装孔位匹配、触发行程符合要求，就能直接替换使用，板载的指示电路也能适配多数常用的主控板IO口电平标准，不需要额外修改电路参数。设计过程中针对开关的触发寿命做了结构验证，摆杆的触发角度做了限位设计，运动轴触压摆杆到最大行程时，不会超过微动开关本身的行程余量，避免硬冲击直接作用在开关内部弹片上，有效延长模块的整体使用寿命，PCB基底的板材选用常规FR-4材质，厚度1.6mm，具备足够的结构强度，安装锁紧时不会出现板材弯折变形的情况，保证长期使用过程中触发位置的一致性。
