工业级AC-DC24V开关电源外壳组件

在工业自动化产线、小型工控设备集成、户外分布式传感节点供电场景里，这类24V直流供电单元是整套系统稳定运行的核心基础部件，不少刚入行的结构工程师在做设备电控部分选型时，很容易忽略电源本体的安装适配性，只盯着电气参数选，最后装机时才发现外壳干涉、接线空间不足、散热风道和设备整体风道冲突的问题，这套三维建模的电源外壳及组件，刚好能在设计阶段就把这些适配问题提前规避。

从实际使用场景来看，这类24V/10A规格的电源，覆盖了绝大多数小型工控场景的供电需求：给PLC扩展模块供电、给传感器集群供稳定直流、给小型气动电磁阀组提供驱动电源、给设备端的人机交互小屏供电都能胜任，输入侧兼容110V和220V交流输入的设计，也能适配国内厂区常规市电以及部分进口设备配套的110V供电场景，不用额外做输入侧的电压转换，减少了现场接线的冗余部件。

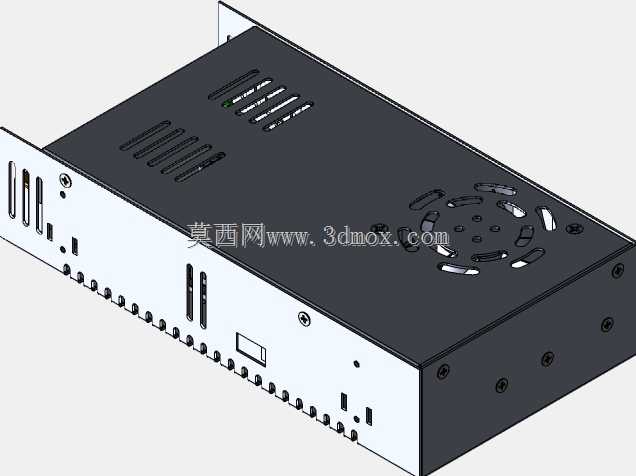

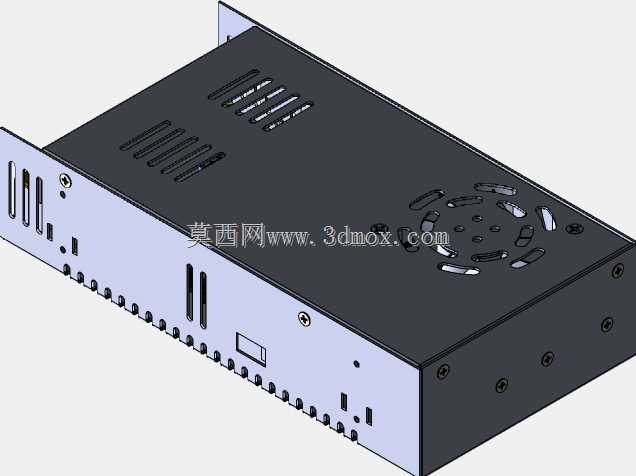

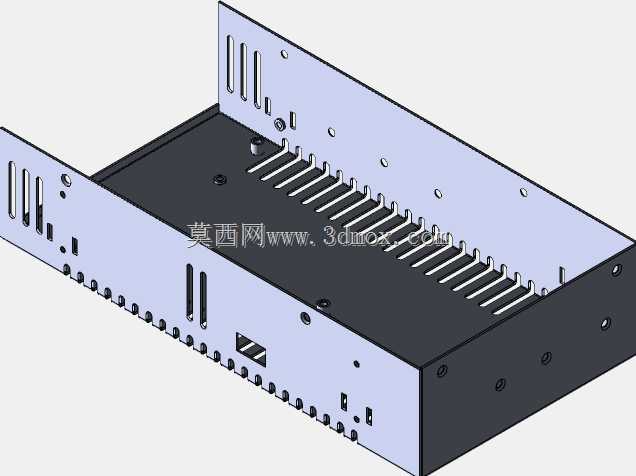

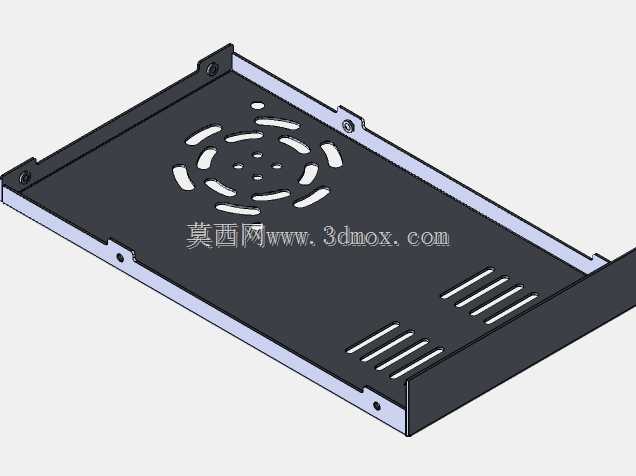

做这套结构设计的时候，首先考虑的是安装边界的通用性，外壳采用常规工业电源的标准导轨安装卡扣设计，同时预留了底部螺丝固定的孔位，不管是装在标准电控柜的DIN导轨上，还是直接用螺丝固定在设备内部的安装板上都能适配，整体外形尺寸控制在常规10A开关电源的通用尺寸区间内，长宽高的预留间隙刚好能兼容同功率段不同品牌电源的替换安装，不会出现换个品牌电源就需要重新改电控柜安装位的问题。外壳的散热开孔设计也做了针对性优化，侧面的通风槽顺着内部功率器件的排布方向开设，既保证了自然对流的散热风道通畅，又能避免大颗粒灰尘直接落到核心电路板上，接线端子的位置预留了足够的手部操作空间，不管是硬线直插还是压接冷压端子后接线，都不用额外倾斜工具就能完成锁紧操作，不会出现接线时工具被外壳挡住的尴尬情况。

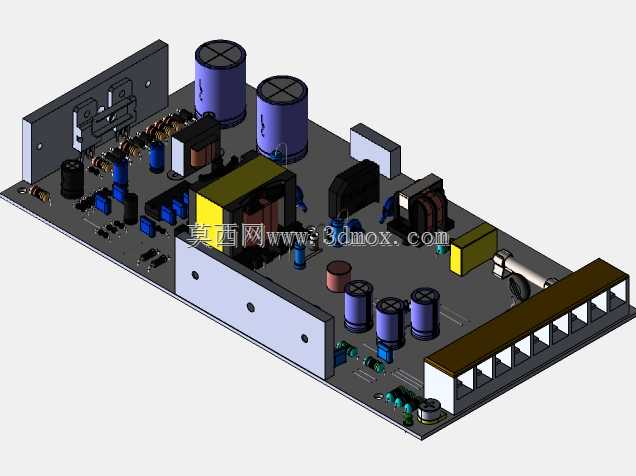

组件部分的建模还原了内部的支撑筋位、电路板固定柱、输入输出侧的绝缘挡板结构，做设备整体的安规间距校验的时候，可以直接在三维装配环境里测量带电部件到外壳的爬电距离，不用等实物打样回来才发现安规距离不够的问题。外壳的边角做了R角过渡处理，既避免了钣金加工时的锐边割手问题，也能在装机推进电控柜的时候不会刮到柜内的其他线缆。输入侧的接线端做了明确的相位标识位建模，输出侧的正负极标识凸台也和实物一致，装配的时候能直观对应接线位置，减少现场接错线的概率。

不少工程师在做设备三维布线的时候，经常因为没有准确的电源模型，只能大概估算接线位置和线缆弯曲半径，最后实际装机时线缆长度留的不合适，要么太长堆在柜内影响散热，要么太短拉的太紧存在端子松脱的隐患，用这套精准的模型做布线仿真，就能提前算好每根线缆的最优长度，规划好走线槽的排布位置，让整个电控柜内部的布线更规整。另外外壳的材质选型对应常规的冷轧钢板喷塑工艺，建模时预留的喷塑厚度间隙也做了考虑，做装配干涉检查的时候不会因为忽略涂层厚度出现装配卡滞的问题，安装卡扣的弹性形变空间也在模型里做了还原，模拟导轨安装的时候能直观看到卡扣的开合行程，确认安装时的操作空间是否足够。

在户外使用的场景适配性上，外壳的接缝处做了止口结构设计，能阻挡少量溅水和灰尘侵入，满足常规工业场景的IP防护要求，不用额外做防水外壳就能用在没有直接淋水的半户外设备上。内部的器件排布也顺着散热方向布置，功率管、整流桥这些发热量大的器件紧贴外壳的散热平面安装，建模时还原了导热垫的安装间隙，做热仿真的时候可以直接赋予对应材料参数，模拟满负载运行时的外壳温度分布，提前判断是否需要额外增加散热措施，避免满负载运行时出现过热保护的情况。
