在各类工业传动系统的轴系布局中,两轴轴线的同轴度偏差是设计与装配环节无法完全规避的问题,这类偏差可能来自机架焊接后的应力变形、轴承座安装的累计公差、设备运行过程中的载荷形变,甚至是长轴系的热胀冷缩位移,而万向联轴器正是为解决这类轴系连接问题而生的核心传动部件。不同于刚性联轴器仅能补偿极微小的同轴度误差,这类十字轴结构的万向联轴器可允许两连接轴之间存在较大的角向偏移,在冶金设备的轧辊传动、工程机械的行走机构、输送线的动力传递、机床的进给轴传动等场景中,都能看到这类部件的应用,它可以在轴线存在夹角的状态下稳定传递旋转转矩,避免轴系因强制对中产生额外的弯曲应力,大幅降低轴承、轴封等配套零件的过早失效风险。

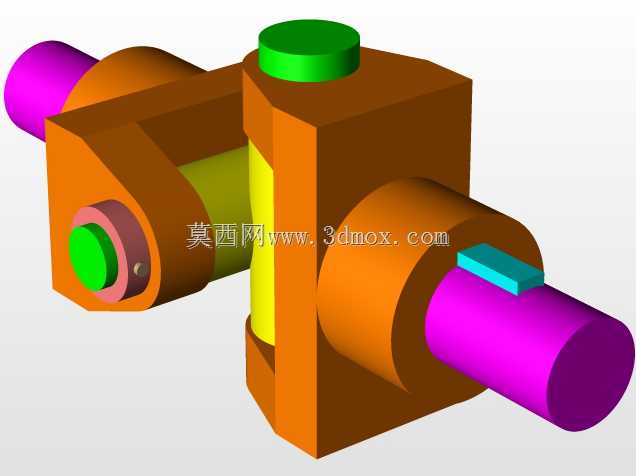

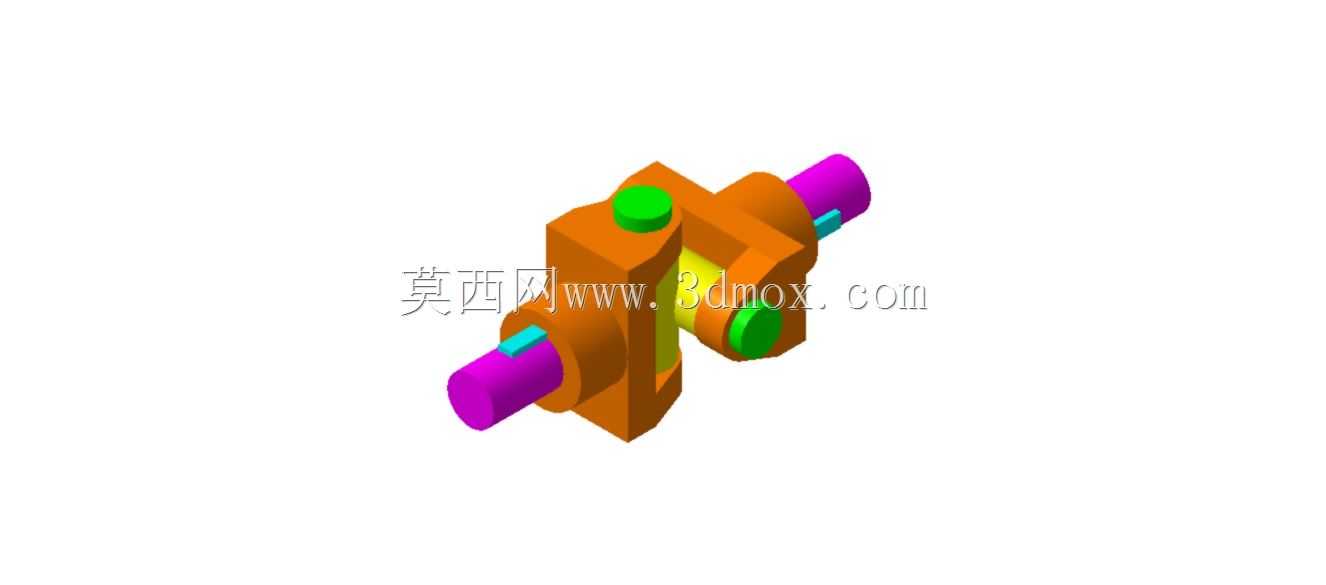

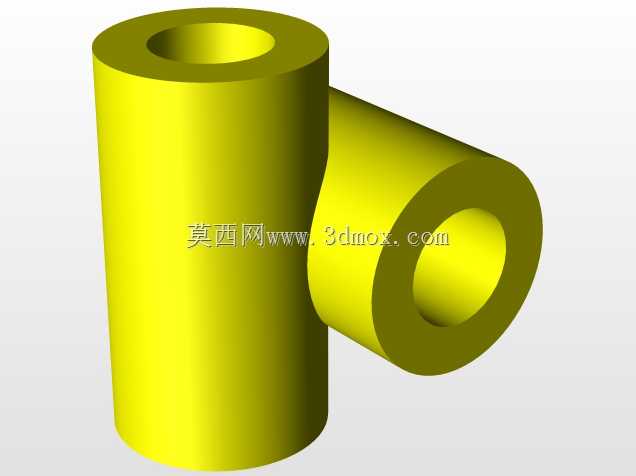

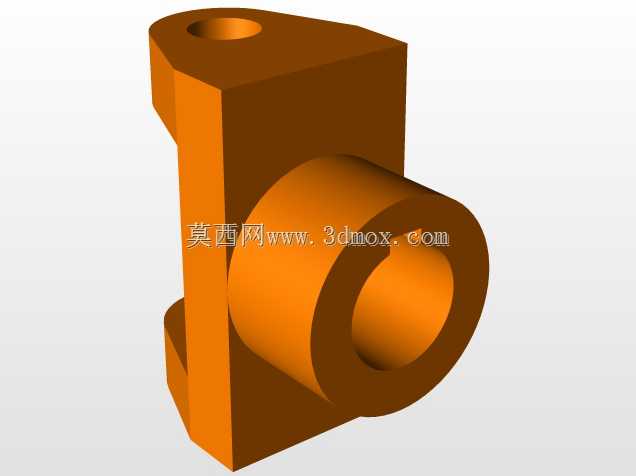

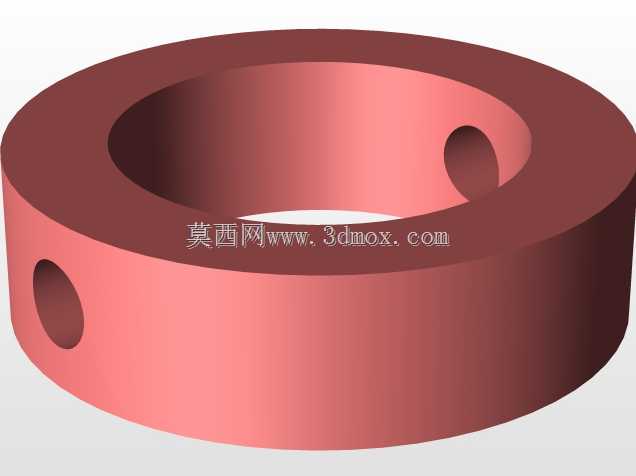

从结构设计逻辑来看,这款万向联轴器采用了典型的十字轴铰接结构,两端的轴套分别用于连接主动轴与从动轴,中间的十字轴作为铰接核心,通过四个轴颈分别与两端的叉形接头配合,每个配合位置都预留了润滑介质的存储空间,可在长期运行过程中减少铰接副的磨损。设计过程中需要重点关注十字轴的轴颈强度,因为传递转矩时四个轴颈会承受周期性的交变载荷,尤其是在存在较大轴间夹角的工况下,轴颈与轴套之间的接触应力会随转角周期性变化,因此结构建模时需要对轴颈的过渡圆角做合理处理,避免应力集中导致的疲劳断裂。两端的轴套部分根据应用场景不同可设计为多种连接形式,这款模型采用的是通孔直连结构,可通过紧定螺钉或者键连接实现与轴端的固定,安装时无需复杂的调整工序,只要将两端轴套分别套入对应轴端,拧紧紧固件即可完成初步装配。
在安装边界与尺寸适配方面,这类万向联轴器的选型首先要匹配所连接轴的轴径,轴套的内孔尺寸需要与轴端直径保持公差配合,通常选用间隙配合便于装配,同时要保证轴头插入轴套的深度足够,避免运行过程中出现轴套滑脱的问题。联轴器的最大允许轴间夹角是核心选型参数,常规的单十字轴万向联轴器允许的两轴夹角一般在15°到25°之间,如果需要更大的角向补偿或者实现等速传动,通常会成对使用这类联轴器组成双万向联轴器结构,安装时需要保证中间轴两端的叉形接头处于同一平面,且中间轴与主动轴、从动轴的夹角相等,才能消除单万向联轴器存在的从动轴转速波动问题。外形尺寸上,联轴器的最大回转直径需要与周边的机架、护罩等结构保留足够的安全间隙,避免运行过程中出现碰撞干涉,尤其是在轴系存在摆动的工况下,要按照最大摆角状态计算联轴器的运动包络,预留至少5mm以上的安全距离。
实际应用中,这类万向联轴器的维护成本较低,只要定期向铰接位置补充润滑脂,就能保证长期稳定运行,相较于其他柔性传动部件,它的转矩传递密度更高,相同外径尺寸下可以传递更大的转矩,适合中低速、重载的传动场景。在三维建模过程中,需要重点还原十字轴与叉形接头的配合关系,明确各铰接位置的运动自由度,确保模型可以正确模拟轴系存在夹角时的转动状态,为后续的运动仿真、干涉检查提供准确的模型基础,同时轴套上的紧定螺钉孔、键槽等安装特征也需要准确还原,方便设计人员直接调用模型完成整体设备的装配设计,减少重复建模的工作量。
