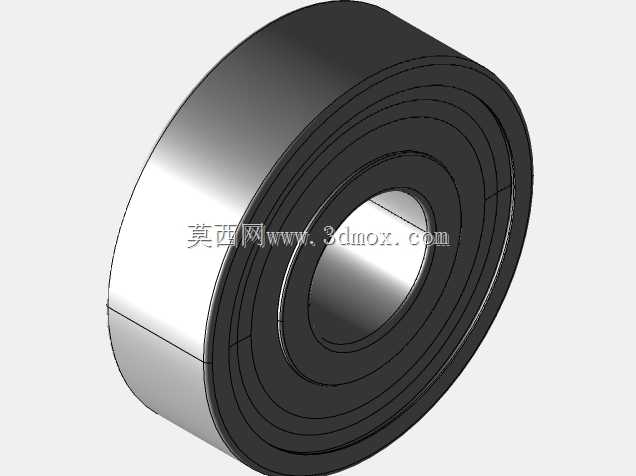

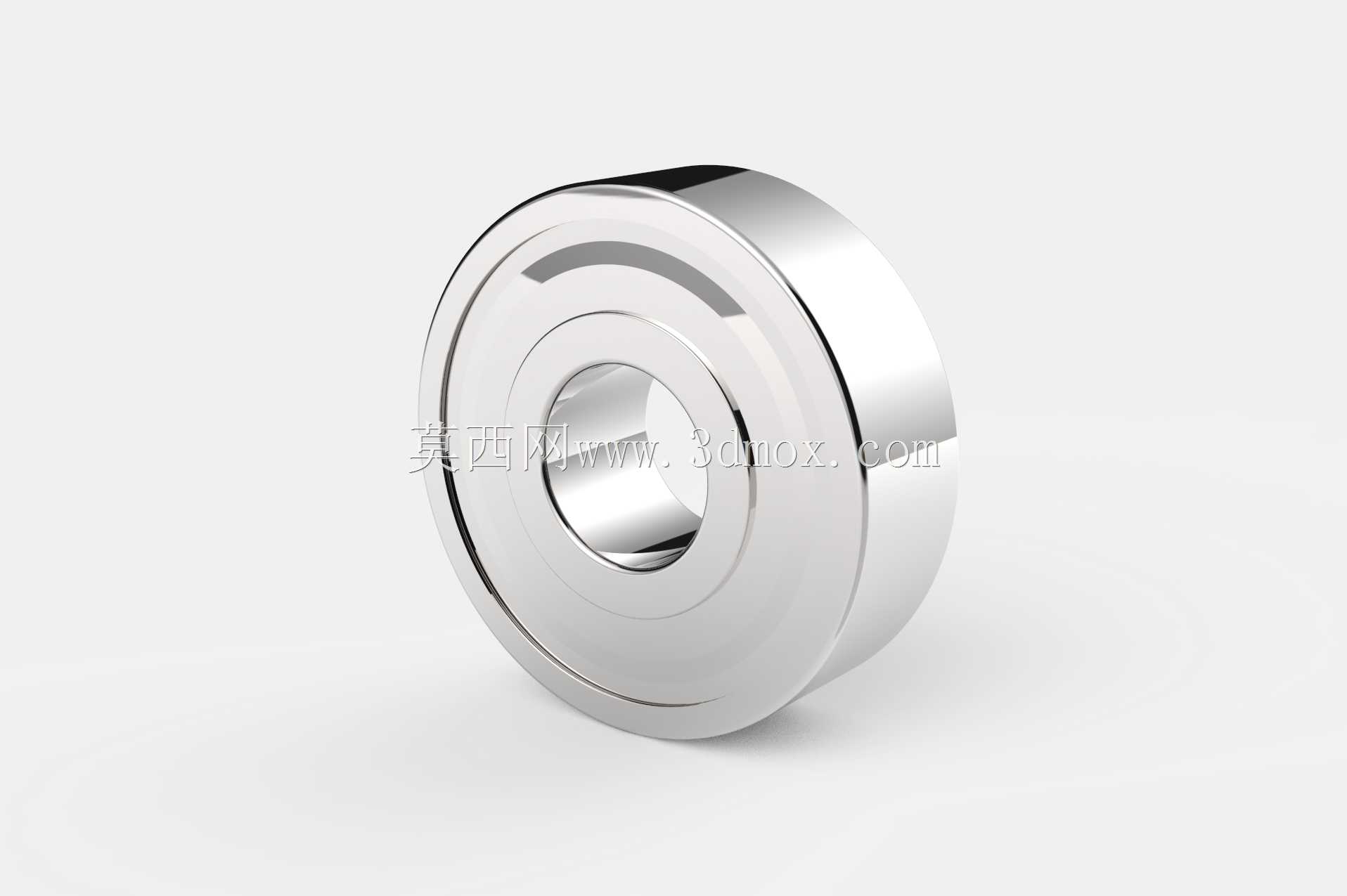

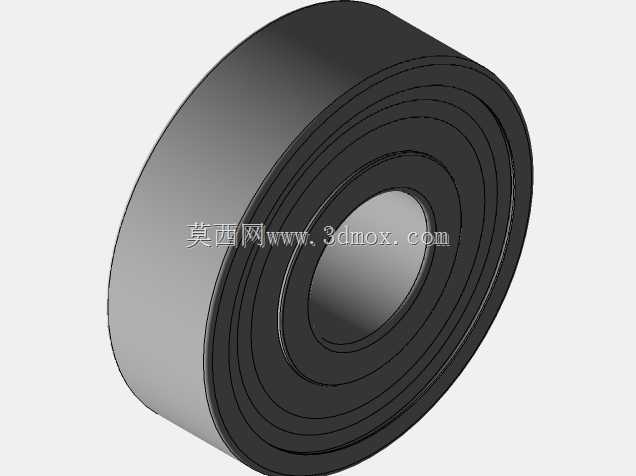

608ZZ深沟球轴承高精度三维结构模型

在日常的机械结构设计工作里，608ZZ这类带防尘盖的深沟球轴承是出镜率极高的基础传动支撑件，小到桌面级3D打印机的送料辊、轮滑鞋的轮组，大到轻型输送线的托辊、小型电机的输出端支撑，都能见到它的身影。做这个三维模型的时候，最先要捋清楚的是实际安装场景里的边界约束：很多新手建模容易忽略轴承的安装配合公差，只做个大概的环形外形，实际装配的时候要么内圈和轴卡滞，要么外圈和安装座松旷，完全没法用于后续的装配干涉检查。

从功能特性来说，608ZZ属于双面带铁封的深沟球轴承，两侧的防尘盖能阻挡外界的粉尘、碎屑进入滚道内部，相比开式轴承更适合多尘的车间作业环境，不需要频繁加注润滑脂维护，在低转速、中等载荷的连续运转场景下稳定性表现很突出。建模的时候要把内圈、外圈、滚动体、保持架、防尘盖这几个核心零件都做独立的可拆分结构，不能做成一个整体的实体，不然做运动仿真的时候没法模拟内圈随轴转动、外圈固定在安装座内的相对运动关系。

尺寸参数是这类标准件建模的核心依据，孔径8毫米的尺寸要严格和常用的8mm光轴配合公差匹配，建模时内圈的内径公差带要符合基孔制的过渡配合要求，外径22毫米对应安装座的孔位公差，7毫米的宽度尺寸要和安装位的轴向限位空间对齐，避免装配时出现轴向窜动的间隙。很多人建模时会把滚道的曲率半径做的和滚动体完全一致，实际工程里滚道的曲率要比钢球半径略大一点，预留出运转时的热膨胀间隙和润滑脂的存储空间，这个细节在三维模型里也要体现出来，不然做有限元接触分析的时候结果会和实际工况偏差很大。

设计建模的思路要贴合实际生产的装配逻辑：先确定内圈的基准轴线，所有回转特征都围绕这个轴线展开，滚动体的排布要严格按照圆周均布的规则，保持架的兜孔间隙要留够，不能和钢球出现干涉。两侧的防尘盖要做卡入外圈卡槽的结构细节，还原真实轴承的装配关系，而不是简单贴两个薄片在端面。质量参数的设置也要和实物对应，0.013kg的单重是选型时核算设备整体重量的参考依据，建模时给不同零件赋予对应的钢材密度，就能得到准确的质量属性，方便后续做整机的重心核算。

在不同的应用场景里，这个轴承的安装方式也有区别：用在轮滑鞋轮组上的时候，通常是两个608ZZ轴承背对背安装在轮芯位置，中间加隔套调整预紧力；用在小型电机上的时候，内圈和转子轴过盈配合，外圈和端盖的轴承室过渡配合，一端靠轴用挡圈限位，一端靠端盖压装固定。做三维模型的时候把这些安装相关的特征都做准确，结构工程师选型的时候就能直接调用模型放进装配体，不用再反复核对尺寸调整配合，能省很多重复建模的时间。

另外要注意的是，这类标准轴承的倒角细节不能省略，内圈和外圈的端面倒角是安装时引导对准轴和座孔的关键结构，要是建模时把倒角做成直角，实际装配模拟的时候会出现边缘干涉，误导设计人员判断安装可行性。滚道的表面粗糙度虽然在三维模型里不用做纹理细节，但建模时的曲面连续性要保证，不能出现碎面、褶皱，不然导入工程图模块的时候没法生成正确的剖面视图，也影响后续做渲染展示的效果。

很多入门的建模爱好者做轴承模型的时候，只会做个外观的大概样子，忽略了内部钢球和保持架的结构，这样的模型只能用于外观展示，没法用于运动仿真和装配校验。这个模型在构建的时候把所有内部零件都按实际比例还原，保持架的冲压结构、钢球的排布数量都和实物一致，不管是做设备的装配干涉检查、运转动画演示，还是做产品的拆解爆炸图，都能直接使用。在轻型自动化设备的设计里，这类小尺寸深沟球轴承的用量很大，准确的三维模型能在设计阶段就排查出安装位尺寸不匹配、轴向限位不足等问题，减少后续打样试装的返工成本。
