NEMA18规格42型步进电机结构设计

在桌面级自动化设备、小型数控加工装置、精密送料机构的设计选型过程中，42规格的步进电机一直是小负载高精度传动场景的核心执行元件，本次呈现的NEMA18步进电机结构，完全贴合工业现场实际安装与使用需求做了全细节还原。从实际应用场景来看，这类电机常被用在3D打印机的XYZ轴进给传动、小型雕刻机的主轴进给、桌面贴片机的料带输送、自动化点胶设备的位移平台驱动，甚至部分小型智能仓储的分拣拨杆机构中，这类场景普遍对安装空间有严格限制，同时要求电机输出扭矩足够带动对应负载，且步距精度满足重复定位的需求。

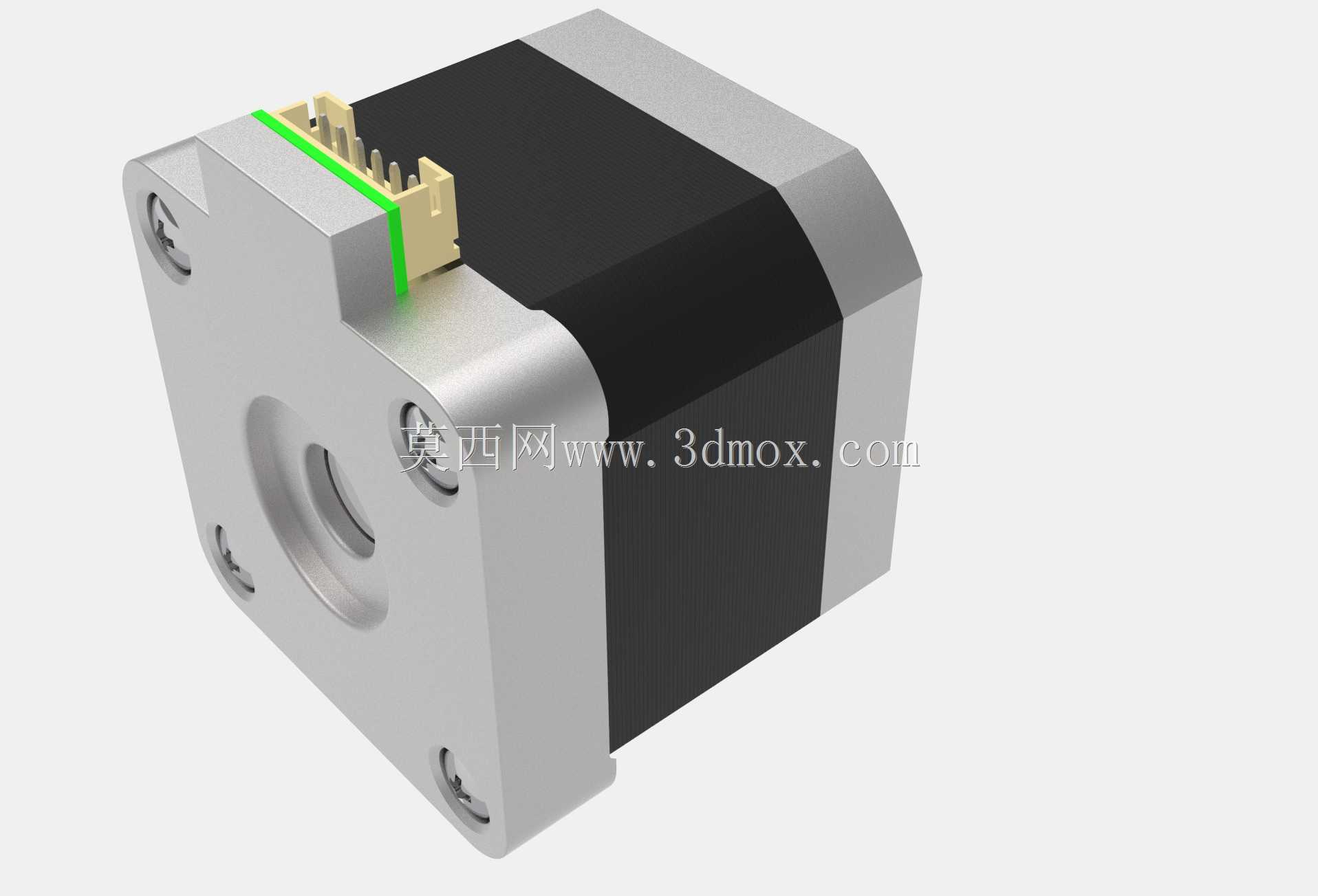

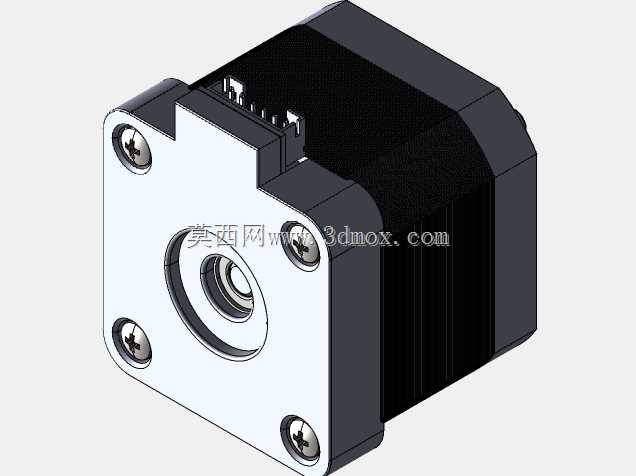

从产品功能特性来看，该款步进电机为两相混合式结构，输出轴直径为5mm，可通过联轴器直接对接T型丝杆、同步带轮或者小型行星减速器，适配不同传动比的机构需求。电机本体的出线端采用标准的PH2.0规格接插件，无需额外焊接端子，现场装配时直接对接驱动板的对应接口即可完成接线，接插件位置做了下沉式设计，不会在电机安装时与安装板产生干涉，接线端的引脚排布符合行业通用定义，适配市面上绝大多数两相步进电机驱动器，无需额外调整接线定义。电机的前后端盖均采用压铸铝合金材质，既保证了装配的同轴度，又能在电机持续运行时将绕组产生的热量快速导出，避免长时间运行出现过热退磁的问题，端盖的安装孔为通孔设计，可从电机前端或者后端穿入M3规格的安装螺丝，适配不同方向的安装需求。

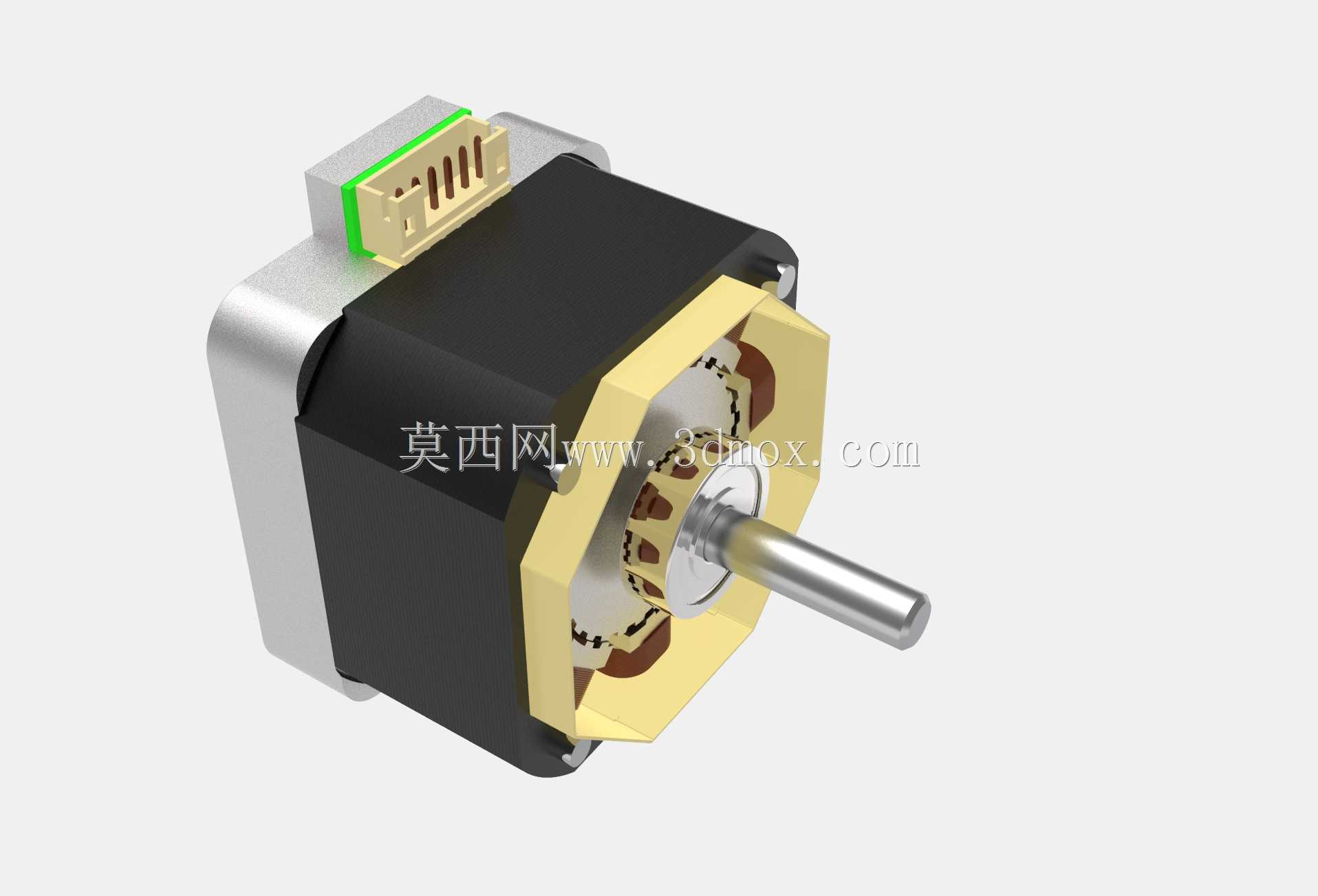

在设计思路上，建模过程完全遵循实物的装配逻辑，先完成定子绕组与转子磁钢的同轴配合，再依次装配前后端盖、输出轴轴承、输出轴卡簧，最后装配尾部的接线座与接插件，所有配合面的公差都按照实际加工要求做了预留，比如轴承与端盖轴承室的配合采用基孔制过渡配合，输出轴与轴承内圈的配合采用基轴制过渡配合，保证装配后输出轴转动无卡滞，径向跳动量控制在0.02mm以内，满足精密传动的径向跳动要求。电机的机身外壳做了防滑的哑光纹理处理，既还原了实物的外观质感，也在建模时区分了不同部件的材质属性，方便后续做渲染或者装配干涉检查时快速识别不同零件。

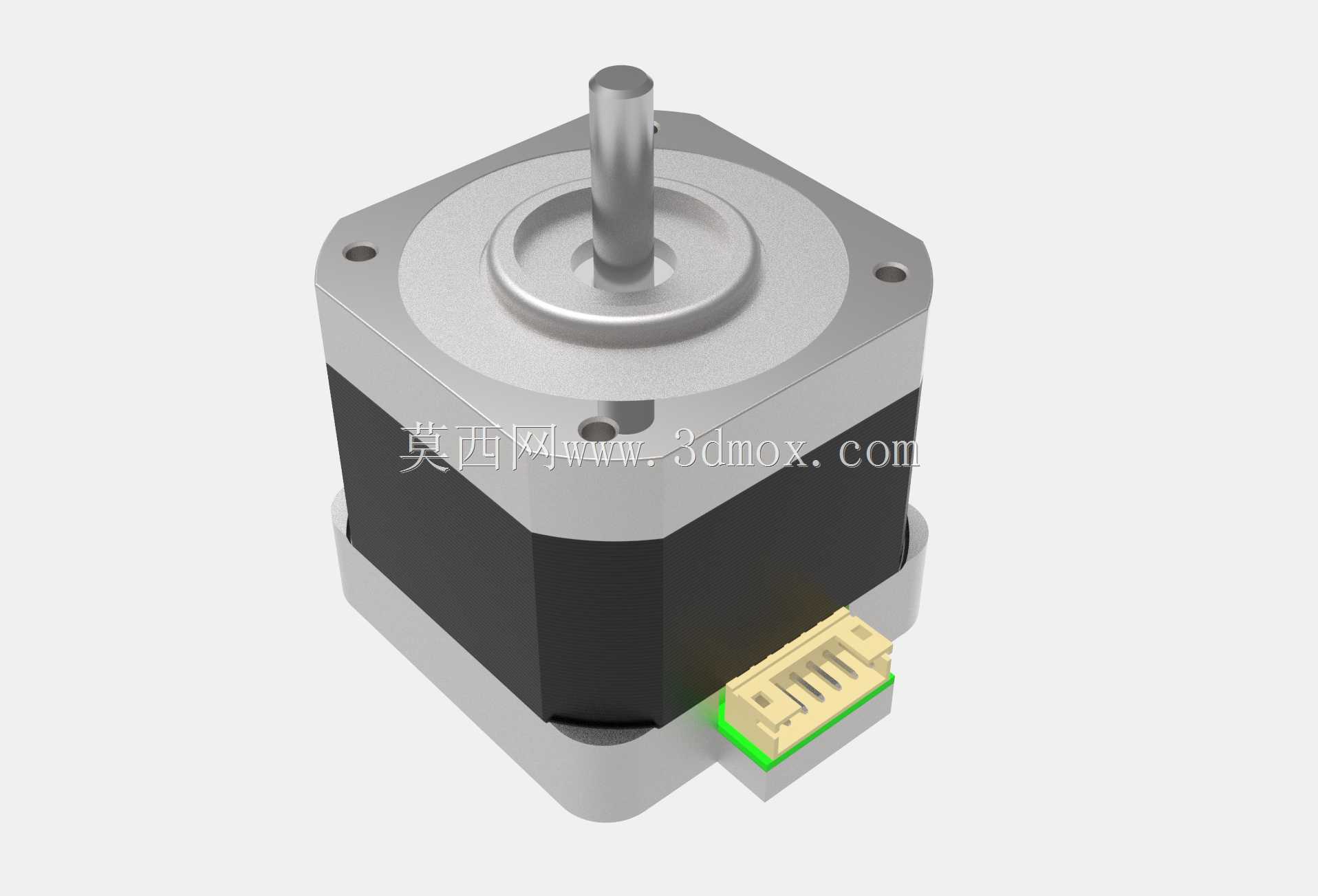

从外形尺寸与安装边界来看，该电机的机身截面为42mm×42mm的正方形，安装孔的中心距为31mm，符合NEMA18步进电机的通用安装标准，可直接替换市面上同规格的所有42步进电机，无需修改安装板的孔位设计。电机的总长度根据扭矩等级不同有多个版本，本次建模的机身长度为40mm，属于该规格下的常规扭矩版本，输出轴的伸出长度为20mm，轴端做了平位处理，可通过顶丝直接固定同步轮或者联轴器，避免传动过程中出现打滑的问题。在做设备结构设计时，需要注意电机尾部接插件的突出高度，安装板对应位置需要预留至少8mm的接线空间，避免接插件被挤压导致接线松脱，同时电机输出轴的轴向窜动量控制在0.1mm以内，在对接丝杆类负载时需要预留对应的轴向间隙，避免电机轴承受额外的轴向力，缩短轴承的使用寿命。

在实际选型搭配时，该电机可搭配16细分以上的步进电机驱动器，将每圈的步数提升到3200步以上，可有效降低低速运行时的振动与噪音，满足精密位移场景的运行需求。如果设备需要更大的输出扭矩，也可在电机输出端搭配减速比为5:1或者10:1的行星减速器，在不改变安装孔位的前提下提升输出扭矩，适配更大负载的传动需求。建模过程中所有的圆角、倒角、安装孔位都完全按照实物尺寸还原，没有做简化处理，可直接用于设备的装配干涉检查、安装板的孔位设计、整机的BOM清单统计，也可用于产品宣传的渲染图制作、装配工艺的动画演示，完全满足结构设计阶段的所有使用需求。
