双旋塞结构闸板底部安全阀结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:334445
  • 双旋塞结构闸板底部安全阀结构设计
  • 双旋塞结构闸板底部安全阀结构设计
  • 双旋塞结构闸板底部安全阀结构设计
  • 双旋塞结构闸板底部安全阀结构设计
  • 双旋塞结构闸板底部安全阀结构设计
  • 双旋塞结构闸板底部安全阀结构设计
  • 双旋塞结构闸板底部安全阀结构设计
  • 双旋塞结构闸板底部安全阀结构设计
  • 双旋塞结构闸板底部安全阀结构设计
  • 双旋塞结构闸板底部安全阀结构设计
  • 双旋塞结构闸板底部安全阀结构设计
  • 双旋塞结构闸板底部安全阀结构设计
  • 双旋塞结构闸板底部安全阀结构设计
  • 双旋塞结构闸板底部安全阀结构设计
  • 双旋塞结构闸板底部安全阀结构设计

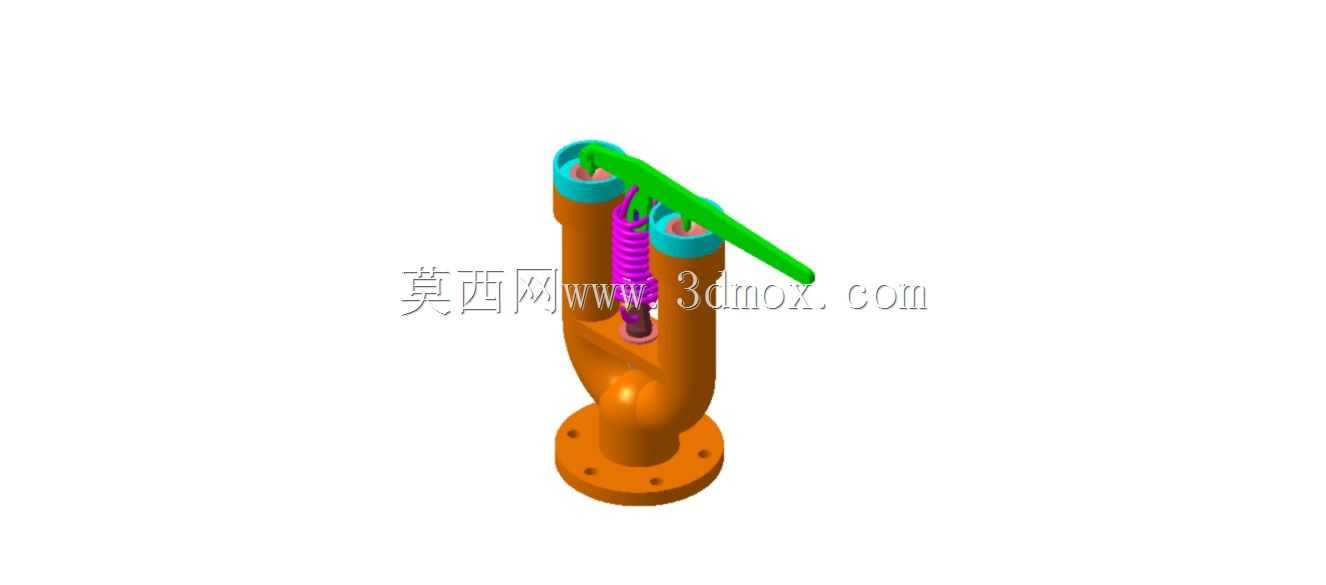

在石化输送、长距离流体管线、锅炉配套管路以及工业流体承压系统的末端或分支节点,底部安全阀是避免管路超压、防止介质倒灌引发设备损坏的核心承压保护部件,这款闸板底部安全阀采用双旋塞并列的结构布局,区别于传统单阀芯安全阀的泄放逻辑,能在小安装空间内实现双通路冗余泄放,大幅降低单阀芯卡滞带来的超压风险。从实际工况适配来看,这类底部安装的安全阀通常布置在闸板阀组的下端腔体位置,当闸板关闭后,阀腔内部残留的介质因温度变化、压力波动出现憋压时,安全阀可自动开启泄放,避免阀腔长期承压导致密封面变形、闸板启闭卡涩的问题,在原油输送、化工溶剂管路、蒸汽冷凝水回收系统中,这类阀件的可靠性直接影响整条管线的非计划停机时长。

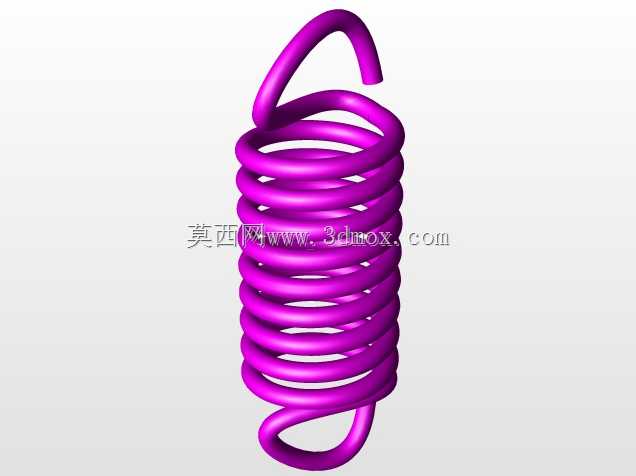

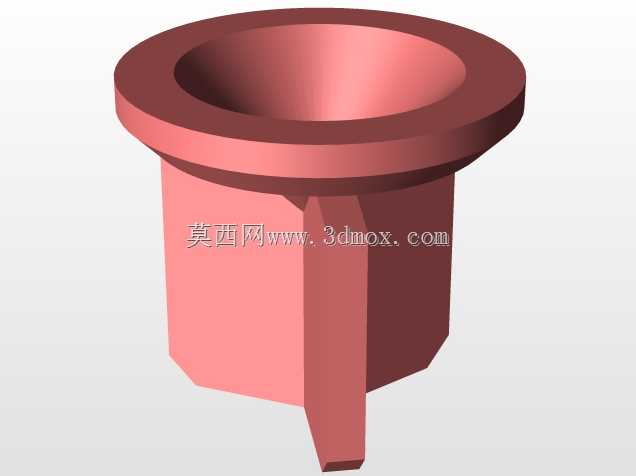

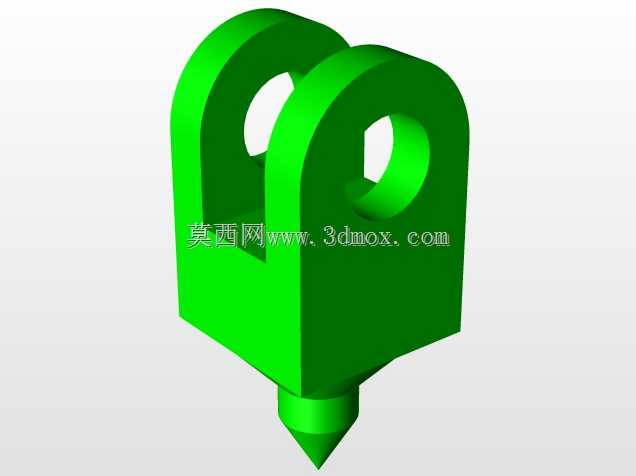

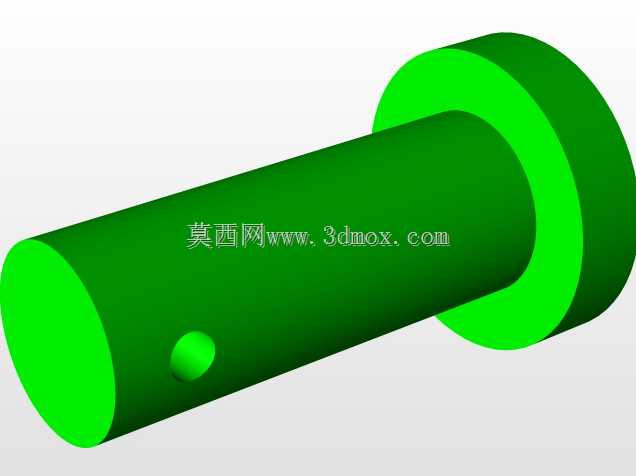

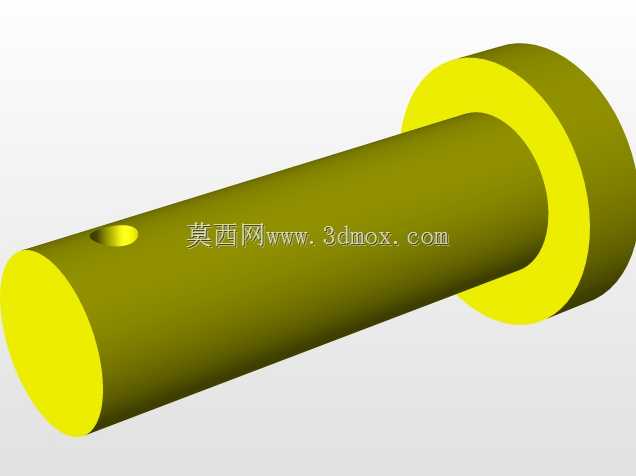

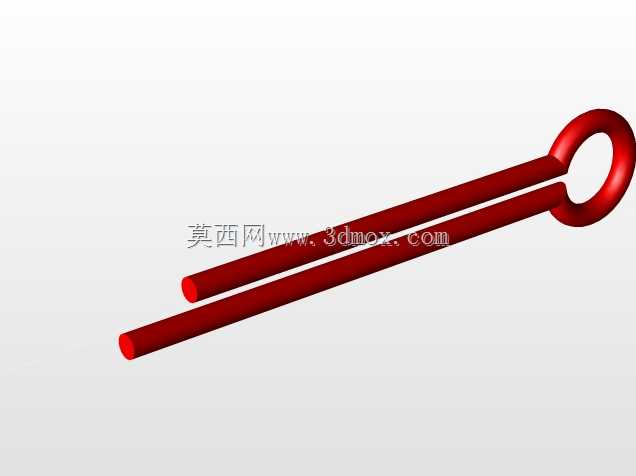

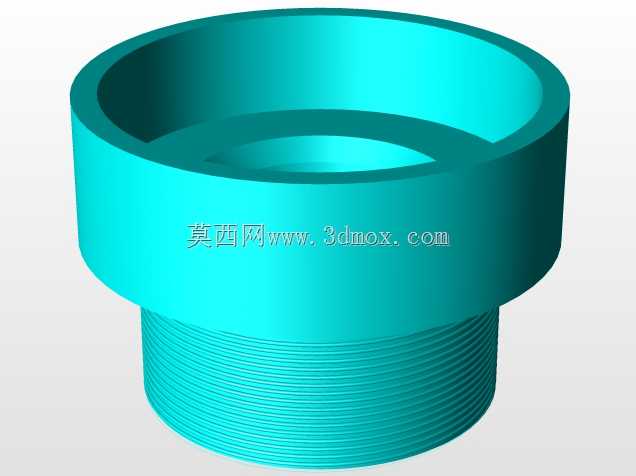

结构设计上,这款产品采用一对对称布置的旋塞作为密封启闭件,两个旋塞之间通过普通弹簧加载杆实现预紧力传递,中心位置设置独立固定弹簧,保证两个旋塞的启闭动作同步性,不会出现单侧先开启导致的偏载磨损。拉姆斯伯顿式的阀门结构布局,让操纵杆的动作行程更短,现场运维人员交替摇动操纵杆即可完成手动泄压校验,不需要拆解阀件就能检查两个旋塞是否卡滞在阀座密封面上,大幅降低日常运维的操作难度。从密封逻辑来看,双旋塞的密封面采用锥面配合结构,相比平面密封的对中要求更低,在介质含少量固体颗粒的工况下,锥面的自清洁特性能减少颗粒卡入密封面的概率,延长密封副的使用寿命。

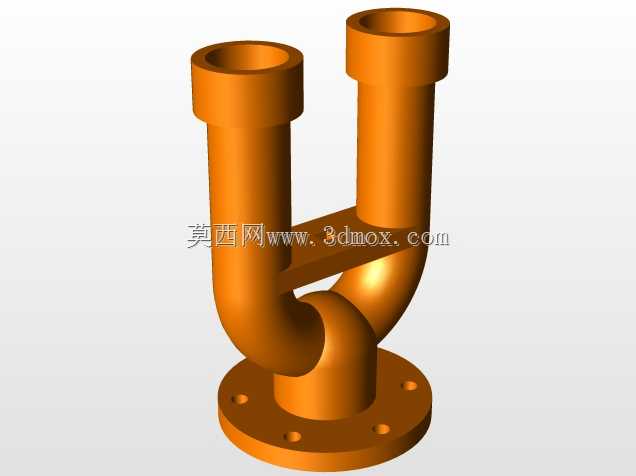

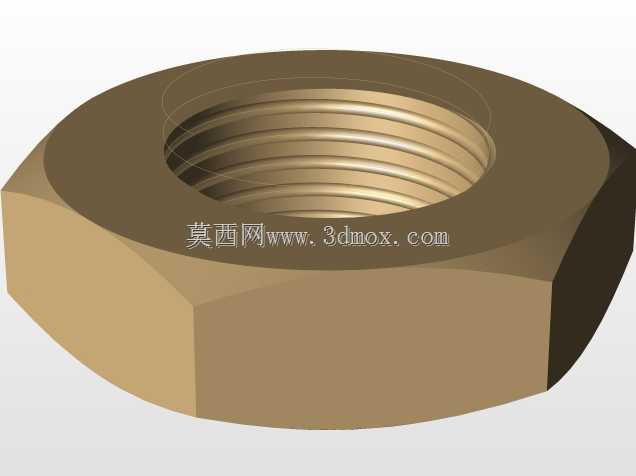

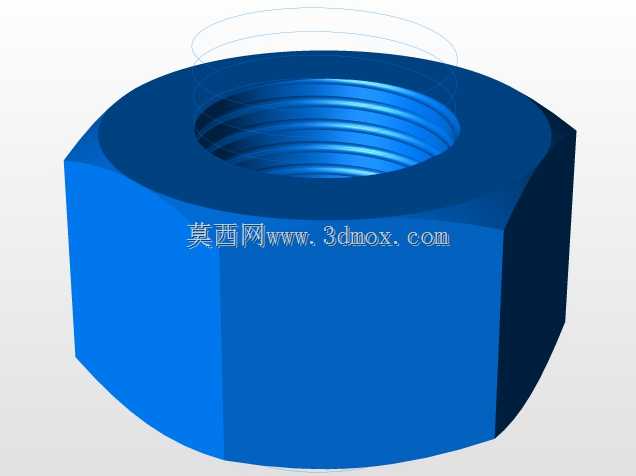

安装边界方面,这款安全阀采用底部法兰连接结构,法兰端的螺栓孔采用圆周均布设计,适配常规公称通径的闸板阀底部接口,整体阀身采用Y型流道布局,相比直角流道的泄放阻力更小,泄放时的介质流动更平顺,不会出现流道突变导致的啸叫与振动。顶部的操纵杆延伸出阀盖外部,操作端做了加长设计,现场运维时不需要探身到管线缝隙内就能完成操作,阀盖与阀体之间采用螺栓紧固连接,中法兰位置设置密封垫片槽,可适配金属缠绕垫或非金属平垫,满足不同压力等级、不同介质温度的密封需求。内部弹簧腔与介质流道之间设置隔离密封,避免介质中的腐蚀性成分接触弹簧导致弹簧锈蚀失效,弹簧的预紧力可通过阀盖顶部的调节螺母进行微调,适配不同的开启压力设定需求,不需要更换弹簧就能覆盖一定区间的压力整定范围。

从实际选型适配角度,这款阀件的整体高度控制在同通径单阀芯安全阀的1.2倍以内,并列双旋塞的布局让阀身的径向尺寸比单通路大30%左右,但因为是底部安装,不会占用管线侧面的操作空间,非常适合阀组布置紧凑的撬装设备、车间内部管线夹层等安装空间受限的场景。在结构建模过程中,需要重点关注旋塞与阀座的配合锥度公差,锥面的圆度与同轴度公差需要控制在IT7级以内,才能保证密封面的有效贴合;加载杆与中心弹簧的导向间隙需要控制在0.1-0.2mm之间,间隙过大会导致旋塞启闭时偏斜,间隙过小则会在热胀状态下出现卡滞。操纵杆与阀盖之间的密封采用填料函结构,可在带压状态下更换填料,不需要停机拆解阀件就能处理外漏问题,这一设计细节完全贴合工业现场连续生产的运维需求。在泄放能力上,双通路的结构让这款安全阀的泄放面积比同通径单阀芯阀大40%左右,在压力快速升高的工况下,能更快将超压介质泄放,避免压力持续攀升引发的管线爆裂、密封件击穿等恶性故障。
