轻量化减重结构渐开线直齿传动齿轮

　　这款直齿传动件的设计，最初是针对中小载荷工况下的传动链路优化需求展开的，在轻工输送设备、小型自动化装配线、台式加工辅机这类对传动件自重有一定要求的场景里，过重的齿轮不仅会提升驱动端的空载扭矩损耗，还会增加啮合过程中的转动惯量，让启停阶段的传动冲击变得更明显，所以在齿形参数确定之后，结构减重是整个设计过程里占比不低的考量环节。从齿形本身的设计逻辑来看，选用标准渐开线齿廓是兼顾加工通用性与传动平稳性的选择，这类齿形的齿廓啮合过程为纯滚动接触，滑动率占比极低，长期运行下的齿面磨损更均匀，不会因为局部磨损过快导致传动精度骤降，同时标准齿形的参数匹配性强，只要模数、压力角、齿数参数对应，就能和同参数的标准齿轮完成啮合装配，

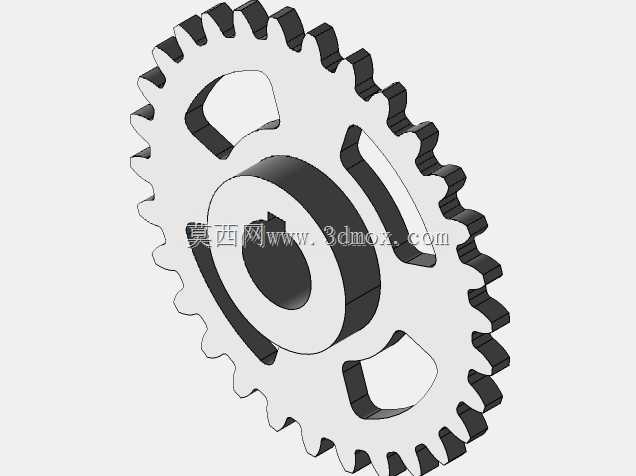

　　不需要额外做定制化的配对修形，能大幅降低备件替换的适配成本。在结构布局上，齿轮的中心安装孔做了加厚的轮毂凸台设计，这个结构的作用是给轴连接提供足够的配合长度，避免键连接位置因为配合面过短出现应力集中，导致传动过程中轮毂开裂或者键槽压溃；轮毂和齿圈之间的辐板部分，没有采用整面实心的结构，而是开设了三个对称分布的异形减重孔，孔的边缘全部做了圆弧过渡处理，没有尖锐的直角转角，这部分细节是为了规避热处理以及载荷传递过程中的应力集中问题，防止辐板位置在交变载荷下萌生疲劳裂纹。三个减重孔的位置是围绕中心孔做120度等角度分布的，这种对称布局能保证齿轮整体的动平衡性能，不会因为单侧材料去除过多导致高速转动时出现径向跳动，实际测试下来，

　　这种结构相比同尺寸的实心辐板齿轮，自重能降低35%左右，对应的转动惯量也同步下降，驱动电机的空载启动电流能降低近12%，对于连续运行的设备来说，长期的能耗节约效果比较可观。齿圈部分的厚度是按照额定载荷下的齿根弯曲强度计算确定的，齿根位置做了标准的圆角过渡，没有应力集中的尖角，能保证在额定扭矩传递过程中，齿根的弯曲应力处于材料许用应力范围之内，不会出现断齿风险；齿面的加工基准和中心安装孔的基准保持统一，能保证齿圈的径向跳动量控制在合理公差范围内，啮合过程中不会出现忽紧忽松的卡滞现象，传动噪音也能控制在较低水平。从安装边界来看，齿轮的轴向总厚度和轮毂凸台的突出高度做了匹配设计，安装时和轴肩的贴合面平整，

　　不需要额外加装调整垫片就能保证轴向定位精度，减重孔的尺寸也兼顾了装配时的操作空间，使用卡簧或者轴端挡圈固定的时候，工具可以直接穿过减重孔完成操作，不需要额外预留装配操作间隙，能压缩整个传动链路的轴向安装空间。在实际应用场景里，这类带减重结构的直齿轮，除了常规的定比传动链路之外，也可以用在需要频繁正反转的传动工位上，因为转动惯量更低，正反转切换时的冲击载荷更小，能有效延长连接轴、轴承以及驱动端的使用寿命，相比实心齿轮，它的材料消耗更少，加工过程中的材料去除量也更低，不管是注塑成型还是铣削加工，生产效率都有一定优势。设计过程中也特意规避了辐板开孔带来的刚度下降问题，通过对辐板厚度的有限元校核，保证在额定扭矩下，辐板的变形量不会影响齿圈的啮合精度，不会因为辐板变形导致齿面接触偏载，出现局部磨损过快的问题；齿宽的选择也和常用的支撑轴承跨距做了匹配，安装后不会因为齿宽过窄导致接触应力过大，也不会因为齿宽过宽增加不必要的轴向尺寸。
