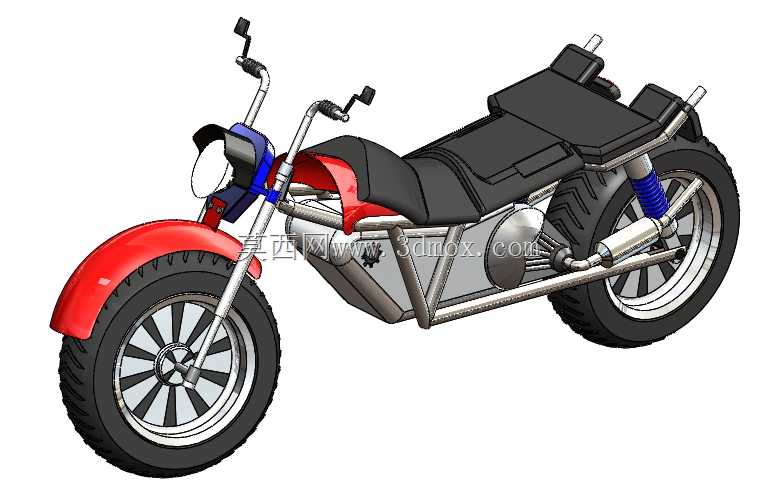

复古巡航摩托车整车结构三维数模

该三维数模完整还原了经典巡航款摩托车的全系统结构，覆盖从核心承载部件到外观装饰件的全部装配关系，可直接用于结构教学、改装方案验证、零部件匹配校核等场景。在民用两轮交通领域，这类巡航车型主打长距离舒适骑行，日常通勤、短途摩旅、休闲骑行场景均有广泛应用，数模的装配层级完全遵循实车生产的装配逻辑，能清晰呈现各子系统的位置边界与连接方式。

从功能特性来看，数模完整还原了车辆的转向、行驶、减震、动力传递全链路结构：前部转向系统包含方向把、上联板、下联板、前减震套筒与前轮轴组件，转向限位角度完全匹配实车转向行程，可直接用于验证转向过程中前泥瓦与前叉、车架之间的运动干涉情况；前后行走系统保留了辐条式轮毂、真空轮胎、制动盘的完整配合关系，轮胎断面轮廓、辐条排布角度均参考实车测绘数据，轮轴安装位的同轴度公差在建模阶段已做约束，可直接用于轮毂改装、轮胎选型的匹配校核。

车架部分采用经典的双摇篮式钢管车架结构，数模中清晰呈现了主梁管、下摇篮管、后摇臂安装轴座、发动机悬挂点的位置关系，所有安装孔位的相对位置尺寸均参考量产车型设定，发动机安装位的孔距、后摇臂枢轴的孔径、座椅安装点的定位尺寸均做了参数化约束，可直接用于改装车架的受力分析基础数模，也可用于验证不同型号发动机替换时的安装边界匹配度。后悬挂系统采用双侧弹簧液压减震结构，减震器上下安装点的铰接关系完全还原，可模拟后摇臂上下摆动时减震器的压缩行程，验证减震器长度调整、后摇臂加长改装时的运动干涉风险。

外观覆盖件部分包含前泥瓦、油箱护板、分体式座椅、后尾罩、前后转向灯安装座、排气尾段护罩等部件，所有覆盖件的贴合间隙均按照量产车的装配公差设定，前泥瓦与前轮的最小间隙、油箱与车架主梁的贴合面、座椅与车架尾部安装点的配合关系均做了精准还原，可直接用于外观改色、定制覆盖件的3D打印基础数模，也可用于验证加装边包、护杠等改装配件时的安装位置是否存在干涉。动力总成部分还原了V型双缸发动机的外部轮廓、变速箱壳体、排气前段连接位、链轮输出轴的位置，虽然未做内部燃烧室、齿轮组的细节建模，但外部安装接口、与周边部件的间隙完全符合实车状态，可用于排气改装、链轮传动比调整的方案验证。

建模过程中优先保证了各部件的安装边界准确性：整车总长控制在2200mm级，轴距在1500mm左右，整车高度（方向把顶端到地面）约1150mm，座高约700mm，最小离地间隙约140mm，所有外部尺寸均符合常规巡航摩托车的尺寸区间，各部件之间的静态间隙均预留了实车装配所需的工艺余量，比如前叉与上联板的配合间隙、后摇臂与车架枢轴的转动间隙、覆盖件与车架之间的安装缓冲间隙都在数模中有所体现。转向系统的最大左/右转向角均设定为35度，转向过程中前泥瓦不会与车架前部、油箱侧护板发生干涉，后减震最大压缩行程设定为80mm，压缩到极限位置时后轮不会与后泥瓦、座椅底部发生干涉，这些运动边界的约束让数模可直接用于简单的运动仿真验证，无需重新调整装配约束。

对于结构设计从业者来说，该数模可作为两轮车整车结构的参考案例，学习整车装配层级的划分逻辑、不同系统之间的位置避让思路；对于改装从业者来说，可直接在数模上调整部件位置、验证改装方案的可行性，减少实车试装的成本；对于三维建模学习者来说，可参考该数模的建模思路，掌握复杂曲面覆盖件、钢管车架、铰接运动部件的建模方法，理解工业产品建模中“安装边界优先、配合关系优先”的建模原则，避免只追求外观效果而忽略实际装配可行性的问题。
