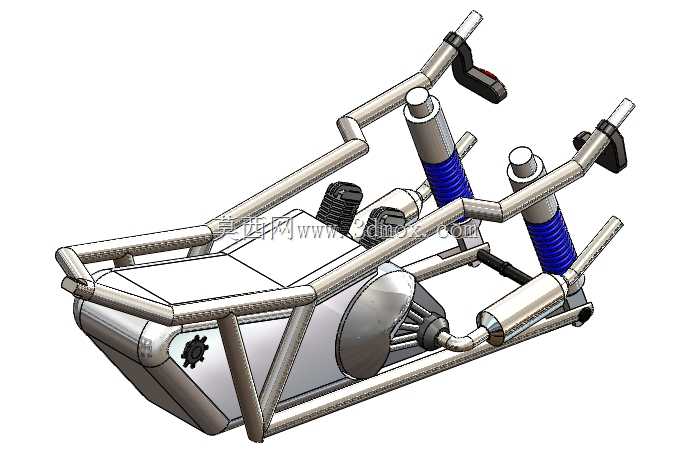

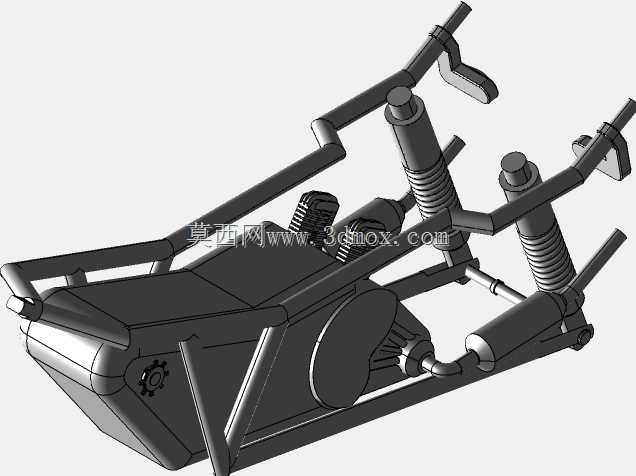

倒三轮摩托车管式车架悬挂总成结构

　　这套结构针对倒三轮类摩托的前部承载需求设计，核心采用空间管式桁架布局，区别于传统两轮摩托的单梁或双梁车架，前部拓展出双前轮的安装支点，同时兼顾转向、减震、动力单元前置的安装空间。从实际应用场景看，这类结构多用于休闲类倒三轮代步车、场地竞技三轮摩托的前部底盘，相比传统两轮结构，前部双轮布局能大幅提升过弯时的侧向支撑性，降低湿滑路面、急刹工况下的前轮侧滑风险，管式桁架的结构形式也能在控制整备质量的前提下，保证足够的扭转刚度，适配非铺装路面的颠簸冲击工况。

　　从功能特性上看，两侧独立的减震器采用斜置布局，上端直接固定在桁架的上部横梁节点，下端连接转向节摆臂结构，这种布置方式能让减震器的行程方向更贴合前轮受冲击后的跳动轨迹，减少减震活塞杆的侧向受力，延长密封件的使用寿命，同时左右减震独立工作，单侧车轮遇到凸起或坑洼时，冲击不会直接传递到另一侧车轮，提升行驶时的轮胎接地性。车把转向管柱通过焊接的支座固定在桁架前部上方，转向拉杆隐藏在桁架横梁内侧，避免行驶中飞石、泥水的直接侵蚀，车架中部预留的动力安装位适配卧式单缸动力单元，周边的安装支座集成了发动机吊点、排气固定位、电池安装槽，不需要额外加装附属支架就能完成核心部件的装配。

　　设计思路上优先考虑了管式焊接结构的工艺可行性，所有管材的相贯线切口都适配常规圆管切割设备的加工能力，没有出现小角度斜交、空间异面相贯的复杂切口，降低焊接工装的设计难度，所有焊接节点都采用圆滑过渡的连接片补强，避免应力集中在管材对接的焊缝位置，尤其是减震器安装座、转向柱支座这几个高负载区域，都额外增加了三角形加强筋结构，在急加速、重刹、过弯侧倾的极限工况下，应力能顺着管材的轴向传递，不会在局部出现应力突变导致的焊缝开裂。车架前部的防摔杠结构和主桁架是一体化焊接成型，不是后期加装的附属件，侧翻时能直接通过管式结构分散冲击力，保护内部的动力单元和转向结构。

　　安装边界方面，两侧前轮的安装轮距控制在常规倒三轮的合规范围内，不会超出车身覆盖件的宽度边界，减震器的安装角度预留了足够的转向行程，方向打满时轮胎不会和车架管材、减震筒体发生干涉，车架下部的最低点预留了足够的离地间隙，适配非铺装路面的通过性需求，后部和后摇臂连接的支点位置做了同轴度公差设计，保证后摇臂转动时不会出现卡滞，所有安装孔位的位置度公差都控制在机械加工的常规精度范围内，不需要后期配钻就能完成整车的装配。车架上部的座椅安装位采用平面支座设计，适配不同厚度的坐垫安装，不需要额外调整支架高度，线束的固定卡扣位沿着管材走向均匀布置，装配时能顺着管材走向布线，避免线束和运动部件发生摩擦干涉。
