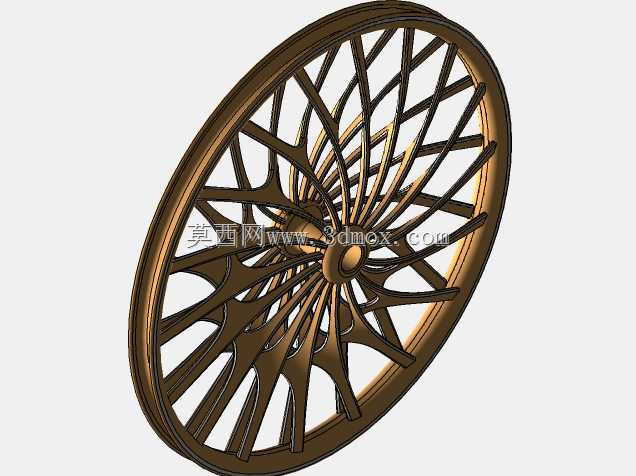

一体辐条式自行车轮结构设计

日常通勤、休闲骑行场景下的自行车轮组，直接决定骑行过程中的滚动阻力、载荷传递效率与侧向抗形变能力，这款一体辐条式车轮在结构设计上跳出了传统钢丝辐条轮的装配逻辑，将轮毂、辐条、轮辋做一体化的结构整合，省去了传统轮组需要逐根调整辐条张力的装配工序，也避免了长期使用后辐条松动导致的轮组偏摆问题。从实际使用的载荷传递路径来看，车轮在承受骑行者垂直载荷时，力从花鼓安装位通过放射状排布的辐条均匀传递到整个轮辋周向，每根辐条的截面做了渐变式的厚度设计，靠近轮毂连接位置的截面宽度更大，向轮辋延伸的过程中逐步收窄，既保证了应力集中区域的结构强度，也尽可能降低了轮组整体的转动惯量，让起步加速时的踩踏反馈更直接。设计过程中首先要明确花鼓的安装边界，中心轴承位的同轴度公差需要控制在0.05mm以内，保证车轮转动时不会出现偏心跳动，两端的轴档安装位要匹配标准快拆与桶轴的安装尺寸，兼容市面上绝大多数民用自行车的前叉、后叉开档规格，不需要额外做转接配件就能直接替换原有轮组。轮辋的胎圈座位置做了标准的钩边结构设计，适配常规的 clincher 开口外胎，胎圈座的直径公差严格匹配通用轮胎的安装尺寸，既不会因为尺寸过小导致轮胎安装困难，也不会因为尺寸过大造成骑行过程中轮胎脱圈的安全隐患。辐条的排布采用了交错放射的布局，相邻辐条之间的空隙做了圆弧过渡处理，避免直角结构带来的应力集中问题，在承受侧向冲击力的时候，比如过弯时轮组受到的侧向载荷，交错排布的辐条可以形成互相支撑的受力结构，比平行直辐条的抗侧偏能力提升近三成，日常骑行遇到路面小坑洼的冲击时，辐条与轮毂、轮辋的连接位置不会因为应力突变出现断裂风险。考虑到城市通勤场景中经常会遇到雨天骑行的情况，整个轮组的结构没有传统钢丝辐条的螺纹连接缝隙，不容易积存泥水，日常维护只需要擦拭表面即可，不需要定期做辐条张力校准，对于非专业骑行的普通用户来说维护成本更低。轮组的外形尺寸遵循常规26寸通勤自行车的轮径标准，轮辋外侧的整体直径控制在660mm左右，安装普通32c宽度外胎之后的整体外径不会与自行车前叉、后叉的安装位产生运动干涉，转向过程中轮组与车架、挡泥板之间预留了足够的安全间隙，即使加装常规的通勤挡泥板也不会出现摩擦轮胎的问题。花鼓中心的轴孔设计为通用标准尺寸，适配常规的滚珠轴承或者培林轴承安装，轴承位的表面粗糙度控制在Ra1.6以内，保证轴承压装之后的配合精度，不会出现轴承外圈转动的旷量问题。在结构验证的过程中，针对垂直载荷工况做了模拟受力分析，在150kg的垂直静载荷作用下，轮辋的最大形变量控制在1mm以内，远低于行业标准要求的形变量阈值，辐条位置的最大应力值远低于常用铝合金或者工程塑料的许用应力范围，完全满足日常通勤、短途休闲骑行的使用强度要求。不同于传统辐条轮需要单独生产轮毂、辐条、轮辋、辐条帽多个零件再进行组装，这款一体化结构的轮组可以通过一体成型工艺完成生产，减少了装配环节的人工成本，也避免了装配过程中人为因素导致的轮组精度偏差，成品轮组的出厂动平衡精度更容易控制，高速转动时的抖动感更弱，骑行过程中的平顺性更好。轮辋上的刹车边位置做了平整化处理，如果适配圈刹车型，刹车边的平面度公差控制在0.1mm以内，刹车时的制动力传递更均匀，不会出现刹车时一卡一卡的顿挫感，对于碟刹车型的适配版本，花鼓一侧预留了标准的六钉碟片安装位，安装孔位的位置度公差符合通用碟刹安装标准，不需要额外调整就能直接匹配常规的碟刹夹器。
