钣金结构手提式五金工具收纳箱体

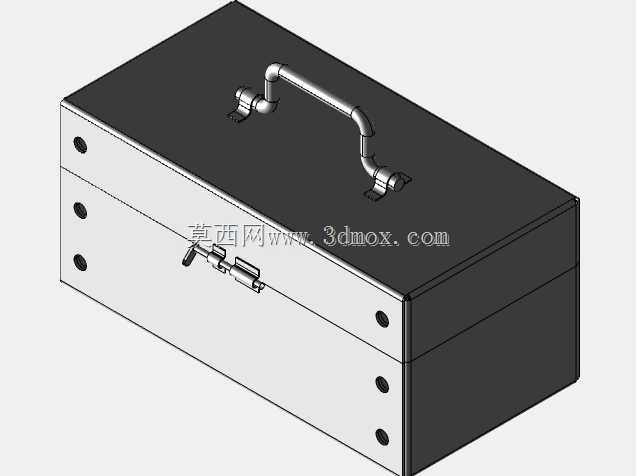

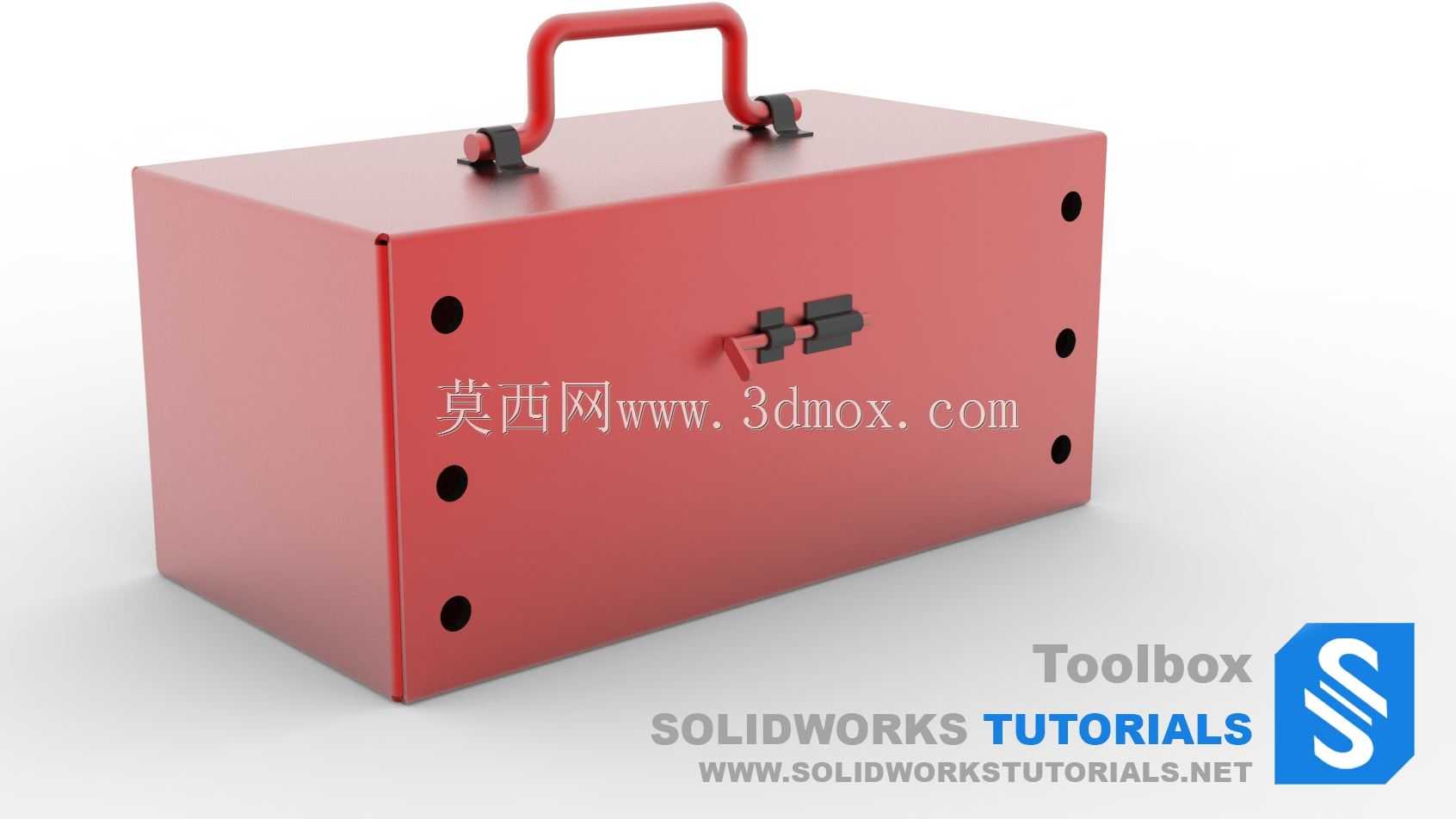

这款钣金材质的手提式工具收纳箱，主要面向机加工车间一线操作、设备上门维保、户外装配作业等场景设计，用来规整存放常用手动工具、小型测量量具、易耗紧固件等零散物件，避免作业过程中工具散落遗失，也能减少工具磕碰造成的精度损耗。从结构设计逻辑来看，整体采用一体式钣金折弯成型的主体框架，摒弃了多余的拼接焊缝，既提升了箱体整体结构强度，也简化了钣金加工的工序流程，折弯处预留的工艺圆角能够有效消除应力集中点，避免长期承重使用后出现焊缝开裂、板材变形的问题。箱体侧面均匀排布的圆形安装孔，一方面是作为钣金折弯过程中的工艺定位孔，方便加工时的工装装夹定位，另一方面也可作为后期加装内部隔层、外挂附件的固定点位，使用者可以根据自身存放工具的尺寸规格，灵活加装分隔挡板，划分出不同尺寸的储物区间，适配扳手、螺丝刀、卷尺、锉刀等不同类型工具的存放需求。正面配置的卡扣式锁止结构，采用简单的杠杆锁止原理，开合操作无需额外辅助工具，单指即可完成解锁与锁止动作，锁止状态下能够保证箱体在倾斜、搬运过程中箱盖不会意外脱开，避免内部工具滑落。顶部的U型手提握把通过两个独立的固定支座与箱体顶面连接，支座位置经过受力校核，设置在箱体重心的纵向对称线上，提拿搬运时能够保持箱体水平状态，不会出现单侧倾斜的情况，握把表面做了圆弧过渡处理，长时间提拿也不会出现硌手的问题，握把与支座之间预留的转动间隙，能够让握把在非使用状态下自然平贴在箱体顶面，减少额外的空间占用。在安装边界与尺寸适配方面，箱体的外部轮廓做了规整的直角切边处理，能够平稳放置在工具柜层板、维修推车台面、车间工作台等平面上，底部平整无突出结构，堆叠放置时也不会出现滑移错位的问题，整体尺寸适配常规维修包、车载储物格的空间边界，既可以固定放置在车间工位作为定点工具存储单元，也可以随手提携完成跨区域的作业任务。从钣金工艺的实现角度来看，整个箱体的板材展开后可以通过单次激光切割完成所有孔位、轮廓的下料，再通过数控折弯机完成主体成型，仅在箱体拼接处采用少量点焊固定即可完成主体加工，后续经过表面除锈、喷涂防锈漆与面漆的工序，就能够具备较好的防磕碰、防锈蚀能力，适配车间多油污、多金属碎屑的复杂使用环境。箱体内部没有设置固定的内置结构，给使用者留出了足够的自定义空间，既可以铺设防滑橡胶垫保护精密量具，也可以加装弹性绑带固定较长的扳手、锉刀类工具，避免搬运过程中工具在箱体内窜动碰撞。锁扣结构采用外露式设计，后期如果出现锁扣损坏的情况，不需要拆解箱体主体就可以完成配件更换，降低了长期使用的维护成本。侧面的孔位也可以作为排水孔使用，当箱体内不慎进入切削液、清洗水等液体时，倾斜箱体就可以让液体从孔位排出，不会在箱体内部积存造成板材锈蚀或者工具生锈。
