双针密封型放大器连接器接头结构

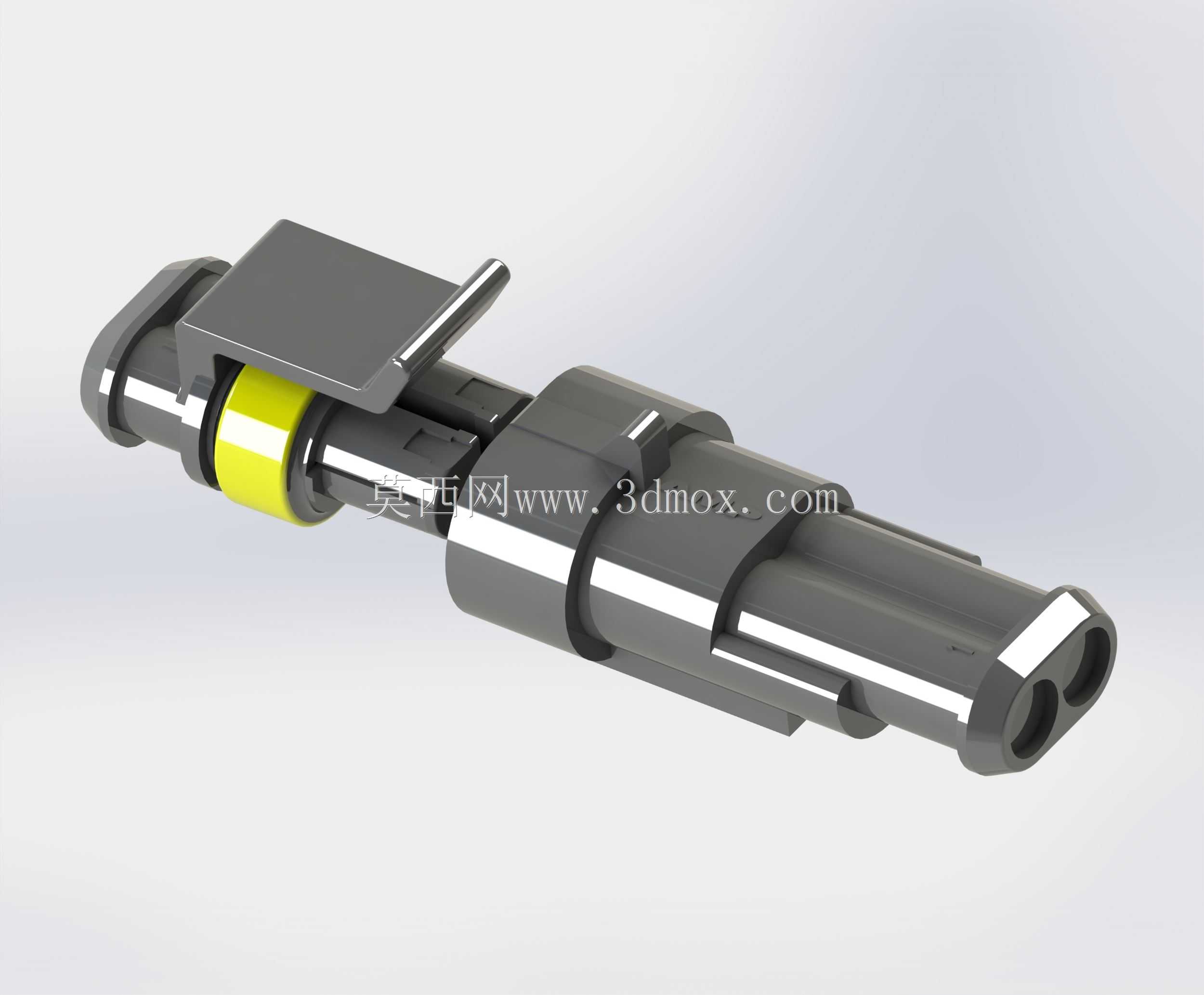

这类双针密封接头主要适配小信号放大器的线路接驳场景，常见于车载传感信号链路、工业测控前端的信号传输节点，负责在放大器与外围线路之间建立稳定的电气连接，同时依靠自身密封结构阻挡外界水汽、粉尘侵入接头内部，避免信号传输出现接触不良、绝缘下降等问题。从实际使用场景来看，这类接头往往布置在设备舱外、引擎周边或者存在轻度油污、喷淋风险的安装位，因此密封可靠性是设计阶段优先考量的核心指标，不同于普通室内使用的接插件，该结构在插合位置设置了径向密封环，也就是图中可见的黄色弹性圈，当公母端插合到位后，密封环会被挤压在配合面之间，填充所有装配间隙，达到IP67级别的防护能力，能够应对日常的溅水、扬尘环境，不会因为外界介质侵入导致针脚氧化短路。

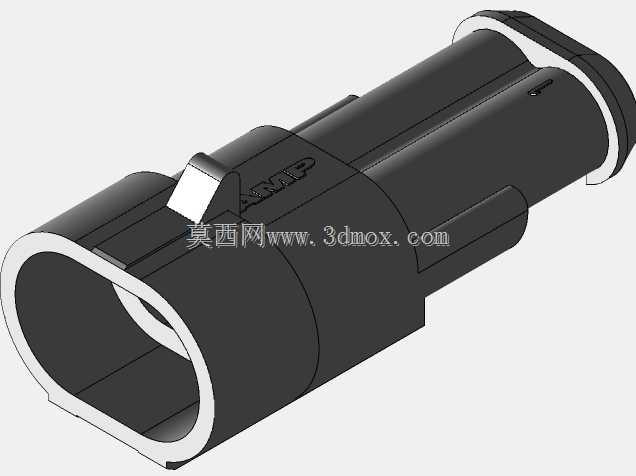

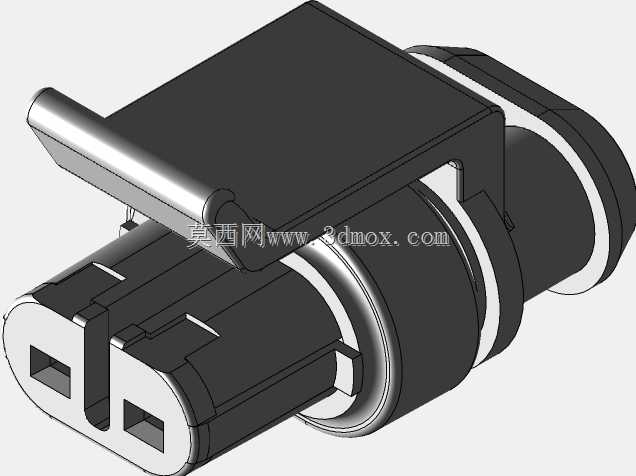

在结构设计思路上，这款接头采用了圆柱式插合结构，整体为轴向插拔形式，外壳使用硬质工程塑料注塑成型，兼顾绝缘性能与结构强度，侧面设置的弹性锁扣是为了在插合完成后与母端外壳的卡槽形成卡接锁定，避免设备运行过程中受振动影响出现接头松脱，很多现场运维人员都遇到过车辆行驶或者设备振动导致接插件退针、信号中断的问题，这个锁扣结构的卡扣行程经过反复验证，既不会因为锁止力过大导致插拔困难，也不会因为锁止力不足出现意外松脱，正常徒手插拔就能完成解锁与锁定操作，不需要额外工具辅助。接头内部的两个导电触点额定通流能力为5A，足够承载小信号放大器的供电与信号传输电流，触点表面做了镀覆处理，降低接触电阻的同时提升抗氧化能力，长期使用也不会出现接触电阻过大导致的信号衰减、触点发热问题。

从安装边界尺寸来看，这款接头整体为细长圆柱构型，最大外径不超过14mm，总长度控制在45mm左右，不需要太大的安装操作空间，即使是密集布置的放大器组也能顺利完成插拔操作，尾部设计为线束压接结构，可以适配不同线径的屏蔽线缆，压接位置同样做了密封处理，线缆外皮与接头尾部之间通过弹性密封圈抱紧，避免水汽从线缆进线位置渗入接头内部。在实际选型适配过程中，需要注意公母端的插合对位，接头外壳设置了防呆结构，只有对位正确才能顺利插合，避免针脚被顶弯损坏，很多新手装配时容易强行对位插合，导致内部针脚弯折报废，防呆结构的存在大幅降低了现场装配的出错概率。

不同于多针大电流接插件，这款双针接头专门针对小电流信号传输场景优化，针脚间距经过严格计算，在有限的接头直径内保证了足够的绝缘间隙，即使在高湿度环境下也不会出现针脚之间的爬电、击穿问题。外壳的加强筋结构沿着轴向布置，提升了接头整体的抗弯折能力，当线束受到侧向拉扯力时，应力会通过加强筋分散到整个外壳，不会直接作用在内部触点与线缆的压接位置，避免长期受力导致压接点松脱断线。在实际装配过程中，这类接头不需要额外的固定支架，依靠自身的锁扣结构就能与对端接头形成可靠连接，线束端可以使用扎带就近固定在周边结构件上，减少接头位置的线束晃动幅度，进一步提升连接的长期可靠性。

从结构建模的角度来看，这款接头的建模难点在于密封环的压缩量模拟、锁扣的弹性变形行程校核，以及内部针脚与外壳的同轴度控制，建模过程中需要严格控制各配合面的尺寸公差，密封槽的深度、宽度要与密封环的线径匹配，保证压缩率在合理区间，压缩量过小会导致密封失效，压缩量过大则会增加插拔力，同时加速密封环的老化失效。锁扣的悬臂厚度、卡扣高度需要结合材料的弹性模量计算，保证锁扣在反复插拔过程中不会出现塑性变形，经过上千次插拔后依然能保持足够的锁止力。内部触点的固定结构采用了嵌件注塑的形式，建模时需要预留嵌件的定位台阶，保证注塑过程中触点不会出现偏移，确保公母端插合时针脚能够准确对中，不会出现偏斜插歪的问题。
