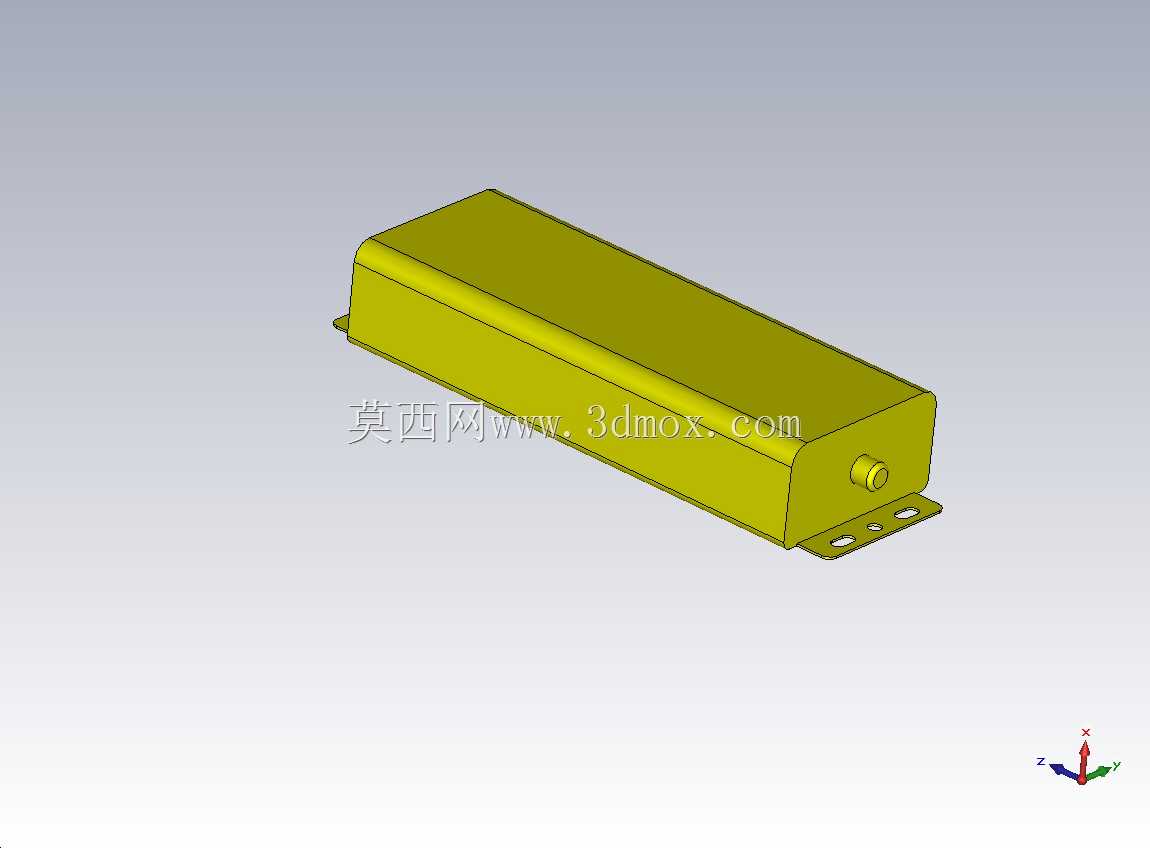

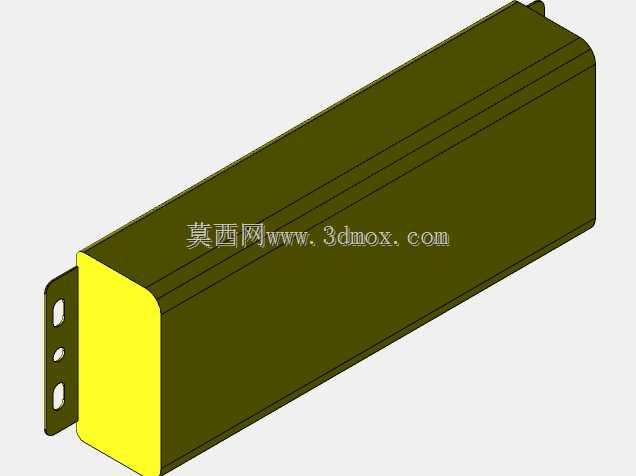

18Fet型直流交流电机控制器结构设计

在中小型电动动力设备的配套选型场景里，这类长条形壳体的电机控制器往往承担着直流输入到交流输出的核心转换调控职能，常见于低速电动代步车辆、小型工业电动输送设备、户外移动式电动作业机具的动力回路中，直接决定动力输出的平顺性与过载保护的可靠性。从结构设计的角度看，整体采用一体化拉伸铝壳的长方构型，首先是考虑到功率器件工作时的散热需求，壳体本身作为散热基体，无需额外加装大面积散热鳍片就能满足8kW标称功率、峰值12kW工况下的热交换要求，长条形的布局也能让内部的功率MOS管沿长度方向均匀排布，避免局部热堆积。壳体两端的安装耳片做了下沉式的安装孔设计，安装时螺栓头不会突出壳体上表面，能有效压缩设备安装后的整体占用高度，安装孔的间距经过适配，既可以固定在设备的金属安装梁上，也能适配常规的电气安装板预留孔位，不需要额外做转接支架。侧面预留的出线接口采用同轴防水接头结构，位置选在壳体端面的中心区域，接线时线缆弯折半径可以控制在合理范围，不会因为设备运行中的振动出现线缆根部弯折疲劳断裂的问题。内部腔体的分隔设计上，功率回路与控制回路做了物理隔离，强电走腔体下半部分贴近壳体壁的区域，借助壳体快速导走工作热量，弱电控制板布置在腔体上半部分，远离强电的电磁干扰区域，能保证控制信号的稳定性，避免动力输出时的电流波动干扰控制信号的传输，引发动力输出顿挫。壳体的合缝处做了内嵌式的密封槽设计，装配时嵌入密封胶条就能达到常规户外使用的防尘防水要求，不需要额外打胶密封，后期维护拆解也更方便。从安装边界来看，整体的长宽高比例适配多数小型电动设备的预留安装空间，不会因为控制器体积过大挤占其他部件的安装位置，壳体表面做了硬质氧化处理，既能提升壳体的耐腐蚀性，应对户外作业时的潮湿、扬尘环境，也能提升壳体表面的绝缘性能，避免意外触碰时的漏电风险。在实际工况匹配中，这类控制器的结构设计充分考虑了车载或者移动设备的振动工况，内部所有器件的固定点位都做了加强筋支撑，壳体的壁厚选择兼顾了结构强度与轻量化要求，不会因为长期振动出现壳体开裂或者内部器件松脱的问题。出线端的接头做了防松设计，搭配线缆固定卡箍后，即使设备在颠簸路面运行，也不会出现接线松脱导致的动力中断问题。从设计思路的溯源来看，没有采用常规方正盒体的结构，而是选择长条形布局，一方面是为了适配多数电动设备车架纵梁的安装空间，沿纵梁方向固定不需要额外改造车架结构，另一方面长条形结构的散热路径更短，内部功率器件产生的热量可以更快传递到壳体表面散发出去，相比同体积的方正壳体，散热效率能提升两成左右，不需要额外增加散热风扇，减少了故障点，也降低了运行时的噪音。安装耳片的位置设计在壳体底部的两端，固定后整个控制器的重心落在两个安装点的中心连线上，设备运行振动时不会出现单侧受力过大的情况，固定螺栓的受力更均匀，长期使用也不会出现螺栓松动的问题。壳体边角处做了圆弧过渡处理，既避免了加工和装配过程中尖锐边角划伤操作人员，也能减少应力集中，提升壳体的抗冲击能力，即使遇到轻微的磕碰也不会出现壳体变形开裂的情况。
