运动相机骑行固定基座结构设计

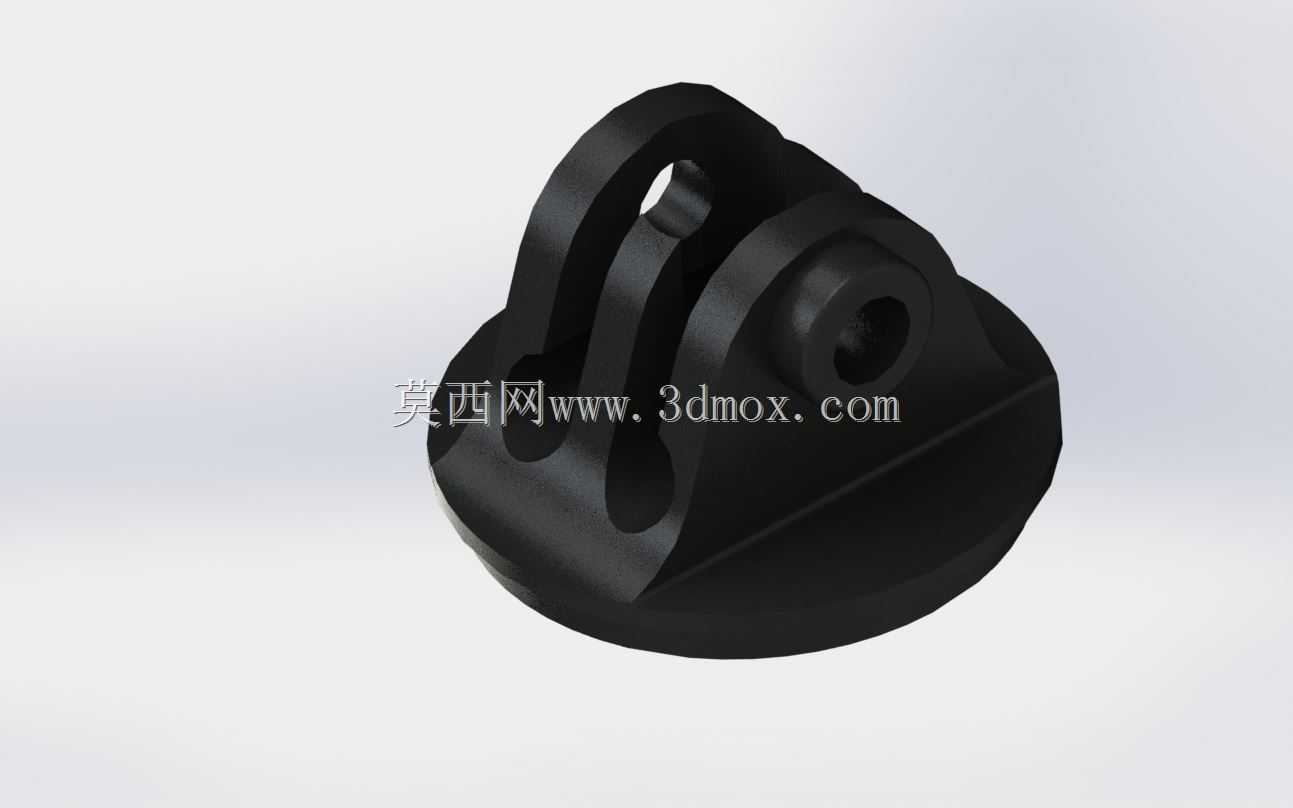

日常户外骑行场景中，运动相机的固定可靠性直接决定了拍摄素材的完整性，这款适配GoPro接口的自行车安装基座，核心解决骑行过程中相机抖动、安装位适配性差、拆装效率低的实际问题。从结构设计逻辑来看，基座底部采用圆弧贴合面设计，主要适配自行车车把、把立等圆管类安装位置的曲面特征，安装时可配合绑带或卡箍实现快速锁紧，贴合面的弧度经过多轮适配验证，能够覆盖市面主流自行车22mm到35mm直径的圆管安装位，避免出现贴合间隙导致的锁紧后晃动问题。基座上部的双叉耳结构是标准的GoPro接口匹配位，叉耳之间预留的间隙刚好适配运动相机原装连接座的厚度，两侧同轴的通孔用于穿装锁紧螺丝，孔位的同轴度公差控制在0.05mm以内，保证螺丝穿装顺畅的同时，不会因为孔位错位导致连接座卡滞，调整拍摄角度时能够实现顺滑的阻尼转动，锁紧后不会因为路面颠簸出现角度偏移。从功能特性上看，整个基座采用一体化结构设计，没有多余的拼接部件，避免了多零件装配带来的累积误差，整体结构的受力路径经过优化，骑行过程中产生的振动会从底部贴合面均匀传导到整个基座本体，不会在叉耳位置出现应力集中，即便是颠簸的非铺装路面骑行，也能保证相机固定的稳定性，不会出现基座断裂导致相机脱落的问题。设计过程中特意对基座的整体高度做了控制，安装后相机不会过于突出，减少骑行过程中剐蹭周边物体的概率，同时基座边缘全部做了R2以上的圆角处理，没有尖锐棱角，避免安装调整过程中划伤手部或者刮蹭骑行装备。基座的安装边界也做了充分考量，底部圆弧面的轴向长度设置为32mm，保证绑带锁紧时有足够的接触面积，不会因为接触面积过小导致锁紧力不足出现滑移，上部叉耳的开口宽度设置为18mm，除了适配原装GoPro连接座之外，也能兼容大部分第三方运动相机的转接配件，拓展性更强。实际使用场景中，这款基座不仅可以安装在自行车车把位置，也可以适配头盔侧面、自行车前叉等位置的固定需求，只要配合对应规格的绑带或者粘贴底座，就能实现多场景的固定使用。结构设计时对壁厚做了均匀化处理，整体壁厚保持在3mm左右，既保证了足够的结构强度，又不会因为壁厚过大导致整体重量过高，增加骑行时的额外负载，叉耳位置的壁厚做了局部加厚处理，因为该位置是频繁拆装螺丝、承受相机重量的核心受力位，局部加厚到4.5mm，能够承受多次螺丝拆装的磨损，不会因为长期使用出现孔位滑牙或者叉耳断裂的问题。基座底部的贴合面还做了细微的网格纹路设计，主要作用是增加安装时的接触面摩擦力，即便是绑带的锁紧力没有达到最大值，也能通过纹路的摩擦力阻止基座在圆管上转动，进一步提升固定的可靠性。整个结构的建模过程中，所有的转接位置都做了应力释放的圆角处理，避免直角位置在长期振动载荷下出现疲劳裂纹，从工程应用的角度出发，这款基座的结构完全满足户外骑行的复杂工况使用需求，不管是日常城市通勤骑行记录，还是山地越野骑行的运动拍摄，都能提供稳定可靠的相机固定支撑。
