集成主缸结构的车辆制动踏板总成

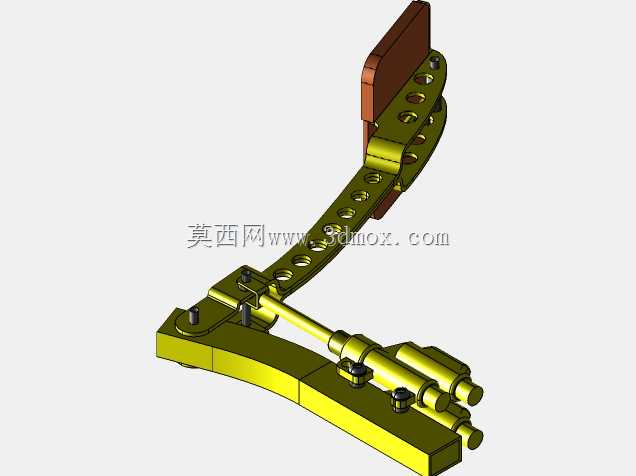

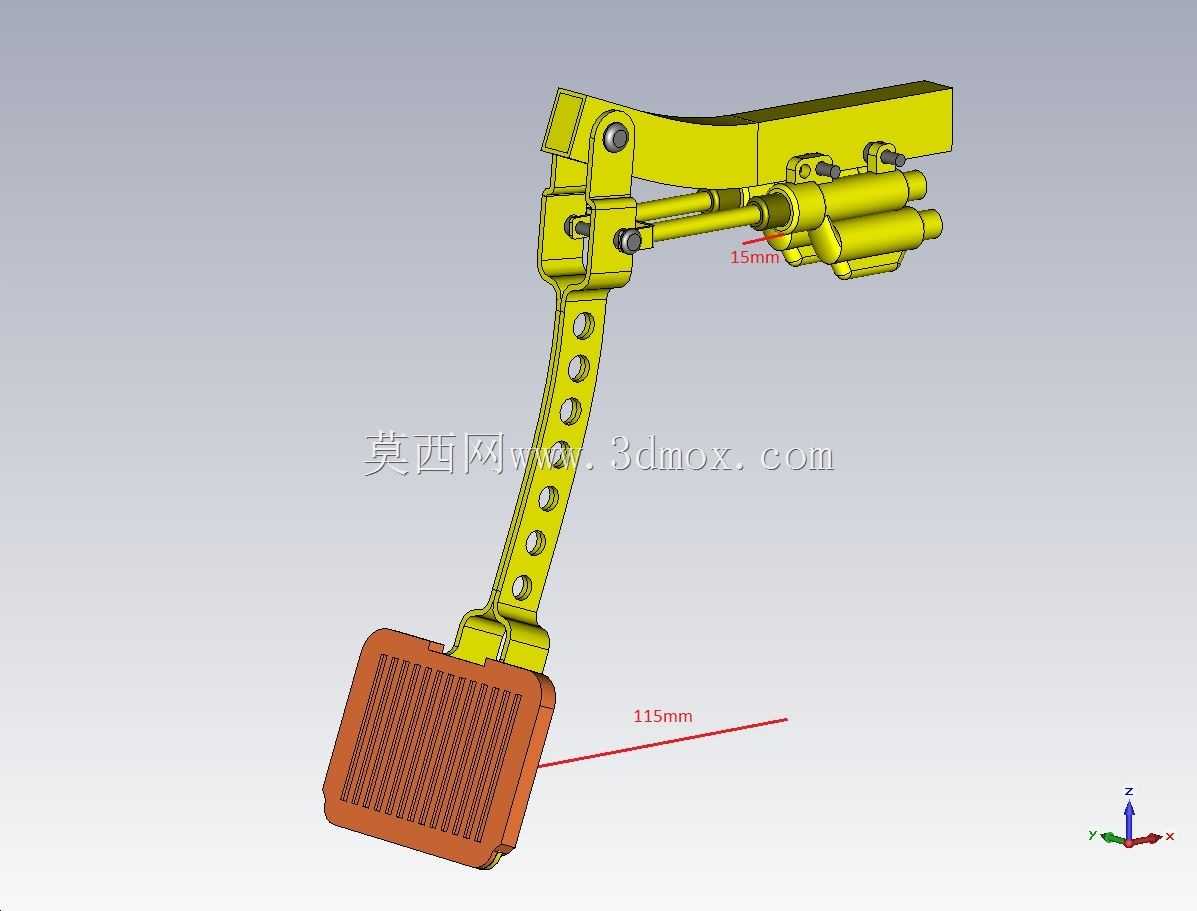

这套带主制动缸的制动踏板结构，主要适配轻型非道路作业车辆、小型乘用车辆的行车制动回路，在整车制动系统里属于人机交互与液压建压的集成式前端部件，区别于传统踏板与主缸分体布置的结构，直接将主制动缸集成在踏板安装支架末端，省去了中间推杆的额外连接环节，能有效减少传动间隙带来的制动虚位，在紧凑的驾驶舱安装空间里优势十分明显。从实际装车场景来看，这类集成结构常被用在空间局促的小型工程车辆、低速电动车辆、改装特种车辆上，不需要单独为主缸设计防火墙安装位，整套总成可以作为独立模块先完成分装检测，再整体送入总装线装配，能大幅压缩总装工位的装配工时，也减少了分体安装时的推杆同轴度调校环节。结构设计上，踏板臂采用带等距调节孔的冲压弯折结构，不同的孔位可以适配不同驾驶姿态的踏板高度需求，安装时可以根据整车人机工程定位，选择对应孔位连接踏板臂与摆臂转轴，适配不同地板高度、不同座椅H点的车型，不需要重新开模制作踏板臂，能覆盖多款同平台车型的通用化需求。踏板面采用带防滑横纹的矩形结构，表面的凸起横纹能在鞋底沾有泥水、油污的工况下依然保持足够摩擦力，避免踩制动时出现脚底滑脱的风险，踏板面的倾斜角度匹配常规驾驶时的脚踝自然摆放角度，长时间踩踏也不容易产生脚部疲劳。集成在支架上的主制动缸直接通过摆臂的推杆驱动，踏板行程设定为115mm，对应主缸活塞的有效行程为15mm，这个行程匹配关系是经过制动回路压力匹配计算的：115mm的踏板行程符合成年人脚部踩踏的舒适活动范围，不会因为行程过短导致制动过于灵敏出现点头，也不会因为行程过长导致制动滞后，15mm的主缸行程可以在常规制动液量需求下建立足够的管路压力，匹配常规盘式或鼓式制动器的轮缸排量需求，同时预留了一定的活塞余量应对制动片磨损后的间隙补偿需求。安装边界方面，整套总成的上部支架为平直安装面，预留了对应的螺栓固定孔位，可以直接固定在驾驶舱前围的加强梁上，不需要额外设计复杂的安装转接支架，主缸的出油口位置预留了标准制动管路接口，装配时直接连接制动硬管即可完成回路连接，不需要额外调整管路走向。结构的铰接点全部采用带衬套的销轴连接，能长期承受踩踏带来的交变载荷，避免铰接点磨损后出现踏板松旷的问题，回位结构集成在摆臂转轴位置，踩踏松开后能带动踏板与主缸活塞自动回位，不会出现制动拖滞的问题。在建模逻辑上，这套结构的所有运动部件都做了干涉检查，全行程摆动过程中踏板臂、摆臂、主缸推杆之间不会出现运动卡滞，各个铰接点的转动自由度完全符合实际装车的运动状态，主缸的活塞运动方向与推杆施力方向保持同轴，能减少侧向力对主缸密封圈的磨损，延长主缸的使用寿命。对于做整车制动系统布置的工程师来说，这类集成式踏板总成可以直接导入整车装配环境，不需要分别建模踏板与主缸再做配合约束，能大幅缩短布置阶段的建模时间，同时模型里标注的行程参数可以直接作为制动系统匹配计算的参考依据，校核踏板力与管路压力的杠杆比是否符合设计要求，安装面的尺寸边界也能直接作为前围结构设计的开孔、加强筋布置的参考，避免总装阶段出现安装干涉的问题。
