24场效应管直流交流电机控制器结构设计

在工业传动、新能源低速载具、小型工程机械的动力配套场景里，电机驱动控制器始终是决定动力输出平顺性、过载耐受能力、运行可靠性的核心部件，这款采用24只场效应晶体管作为功率输出核心的交直流电机控制器，正是针对中功率段动力调控需求开发的硬件结构方案。从实际落地的应用场景来看，这类控制器常配套在额定功率10kW、峰值功率15kW的交直流电机上，覆盖厂区短途转运电动平车、小型工程洗扫设备动力单元、固定式工业传送带驱动模块、低速非道路电动作业机械等场景，这类场景的共性需求是控制器需要耐受频繁的启停冲击、长时间额定负载运行的温升、工业现场的粉尘与振动干扰，同时要兼顾安装维护的便捷性。

从产品功能特性来看，24只场效应管的功率级布局采用分相并联的排布逻辑，每一组功率管对应一相桥臂的输出通路，通过均流设计让每只场效应管的导通电流负载保持在额定区间的60%以内，避免单管过载导致的热击穿；外壳采用挤压成型的铝型材散热壳体，壳体外侧的平行散热筋沿控制器长度方向排布，在设备运行时可借助自然对流或者配套的散热风道带走功率器件工作产生的热量，不需要额外加装强制风冷风扇就能满足额定负载下的温升要求，减少了风扇这类易损部件带来的故障点。壳体底部延伸出带安装腰孔的固定法兰，腰孔的长度方向预留了±3mm的安装调节余量，适配不同安装基座的孔位公差，安装时不需要对基座进行二次扩孔就能完成固定，降低现场安装的加工成本。

从设计思路的角度拆解，这款控制器的结构设计优先考虑了工业场景的可靠性需求，功率板与控制板采用分层堆叠的布局，功率层紧贴散热壳体的内平面，之间填充高导热系数的绝缘导热垫，既保证功率器件的热量能快速传导到外壳散出，又实现功率回路与控制信号回路的物理隔离，减少功率开关过程中产生的电磁干扰对控制信号的影响。壳体的拼接缝隙采用折边咬合加密封胶条的结构，可满足日常工业场景下的防尘防溅要求，避免现场的金属粉尘、溅落的水滴进入壳体内部造成电路短路。外部接线端全部布置在壳体的同一侧，每个接线端子都预留了足够的接线操作空间，配套的压线螺丝采用防松脱设计，在设备长期振动的工况下不会出现接线松动导致的接触不良、打火等问题。

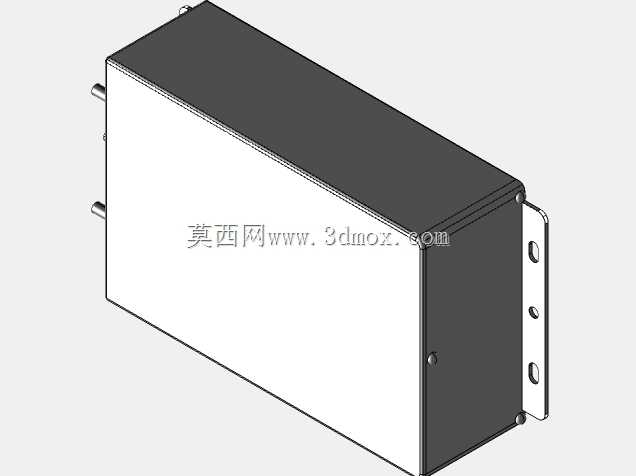

从外形尺寸与安装边界来看，这款控制器的整体外形为长方体结构，主体壳体的宽度与高度比例控制在2:1左右，既保证内部电路板有足够的排布空间，又不会因为壳体过高导致安装后占用过多的垂直空间；底部安装法兰的突出长度控制在合理范围，安装时法兰与安装基座完全贴合，受力均匀，不会因为长期振动出现法兰断裂的问题。接线端的出线方向垂直于安装面，接线完成后线缆的弯曲半径满足常规工业线缆的最小弯曲要求，不会因为线缆弯折角度过大导致线芯断裂。在实际选型配套时，只需要确认电机的额定功率、峰值电流、供电电压范围与控制器参数匹配，再核对安装孔位的间距、接线端的出线空间是否满足安装要求，就能快速完成配套替换，不需要对原有设备的安装结构做大规模改动。

在结构建模的过程中，这类控制器的建模重点集中在散热壳体的筋条尺寸公差、安装腰孔的位置度、内部电路板与壳体的装配间隙、接线端子的突出高度这几个关键点：散热筋的厚度与间距需要匹配挤压铝型材的成型工艺要求，避免出现壁厚不均导致的成型缺陷；安装腰孔的位置需要和行业内同功率段控制器的安装孔位保持一定的兼容性，降低用户的替换成本；内部的装配间隙需要满足电气安规的爬电距离要求，保证高压回路与低压控制回路之间的绝缘距离符合安全规范；接线端子的位置需要避开安装法兰的紧固操作空间，避免安装螺丝时工具与接线端子发生干涉。
