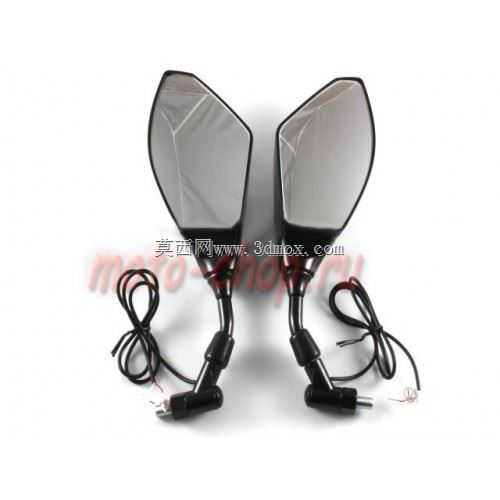

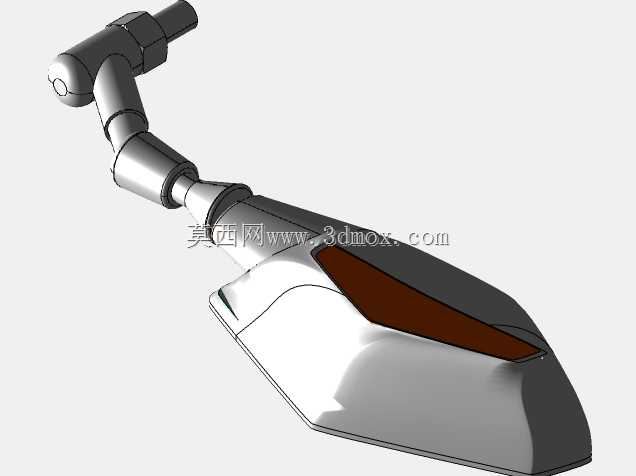

集成转向灯功能的摩托车外后视镜结构

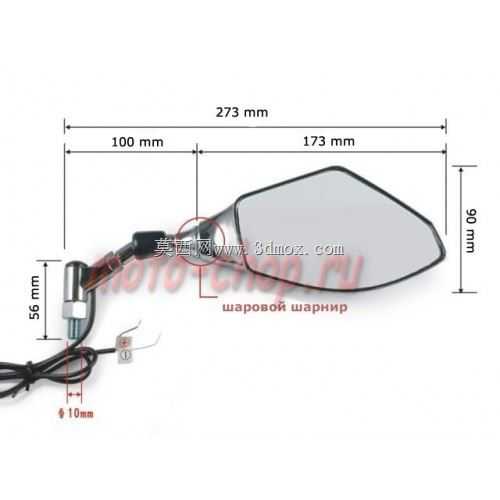

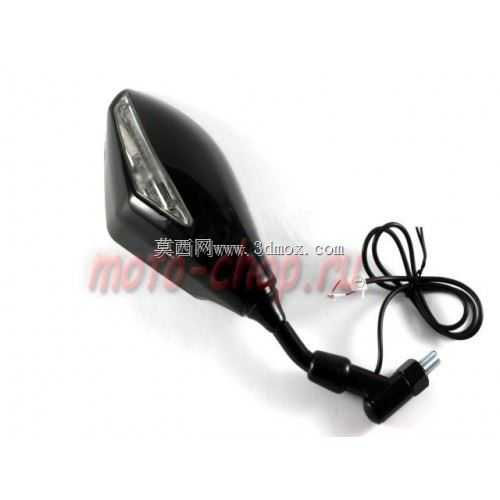

日常做两轮代步工具配套结构开发时，这类集成转向提示功能的后视镜，是跨骑、踏板类摩托改款升级里很常见的外饰安全部件，和传统仅具备后方视野观测功能的后视镜不同，它把转向灯光模块整合进镜壳本体，不用在车把、车身侧围额外单独加装转向灯，既简化了车头走线布局，也让整车侧面的视觉整体性更强。从实际装车场景来看，这类部件主要适配街车、运动踏板等车型的手把端部安装位，安装时通过镜杆末端的标准螺纹柱与车把预留的安装螺孔配合，螺纹规格普遍采用摩托行业通用的M10细牙标准，适配绝大多数量产车型的安装孔位，不需要额外做转接支架改造，镜杆与镜壳连接的位置设计了可调角度的球铰结构，骑行者可以根据自身坐姿、身高调整镜面的俯仰与左右角度，保证不同骑行姿态下都能获得无遮挡的后方视野，调整到位后依靠铰接位的阻尼结构固定，不会因为车辆行驶中的振动出现角度偏移。设计阶段首先要考虑的是户外使用的耐候性，镜壳采用ABS工程塑料一体注塑成型，表面做哑光黑耐磨涂层处理，能够抵御日常骑行中的紫外线照射、雨水侵蚀以及轻微的飞石剐蹭，不会出现短时间使用后表层褪色、开裂的问题。集成在镜壳前侧的转向灯模块采用透光性良好的PC灯罩，内部灯组与镜壳之间做了密封胶圈填充，达到IP65级别的防水要求，即使高压洗车、暴雨天气行驶也不会出现灯组进水短路的问题，灯组的出线顺着镜杆内部的走线腔延伸到车把内部的整车线路中，外部没有明线外露，避免了线路老化、被剐蹭断裂的风险。从安装边界来看，镜体整体向外延伸的长度控制在180mm以内，不会超出车把端部过多，避免车辆在狭窄空间通行、停放时镜体先发生剐蹭，镜壳的流线型外形做了风阻优化，高速骑行时不会因为镜体产生额外的乱流导致手把抖动，同时镜面采用凸面反光镜设计，相比平面镜能够获得更宽的后方视野，减少骑行时的视觉盲区，帮助骑行者在变道、转向时更清晰地观察侧后方来车。集成的转向灯位置比传统车身侧转向灯更靠外，转向点亮时对周边车辆、行人的提示效果更好，尤其是在车流密集的城市道路通勤场景下，更靠外的光源能够让相邻车道的驾驶员更容易识别摩托的转向意图，降低剐蹭事故的发生概率。结构设计时还做了碰撞溃缩考虑，镜杆与安装螺纹柱的连接位置设计了应力薄弱槽，当车辆发生低速倾倒、镜体受到侧向撞击时，镜杆会沿着薄弱槽位置弯折卸力，不会直接撞碎镜壳或者扯断内部线路，降低轻微事故后的部件更换成本。镜壳内部的反光镜背板采用卡扣结构与壳体连接，不需要额外打胶固定，后期如果镜面出现磨损、碎裂，只需要撬开卡扣就能单独更换镜面，不需要整体更换整个后视镜总成，降低用户的后期维护成本。灯组的供电线路与原车转向灯线路并联，不需要额外加装控制模块，安装时直接对应线路正负极接好就能正常工作，不会干扰原车的电路系统，也不会导致转向灯频闪频率异常。
