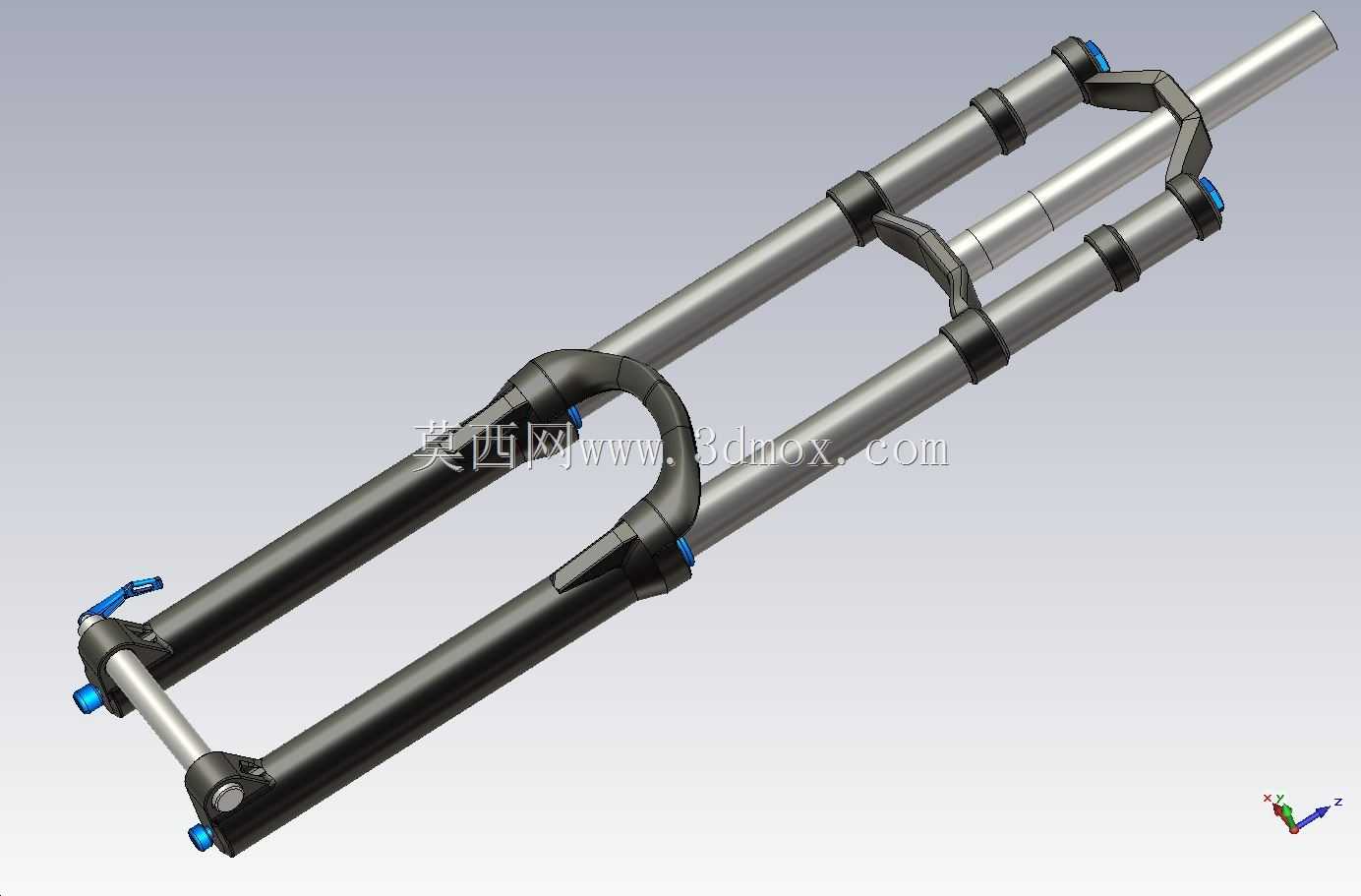

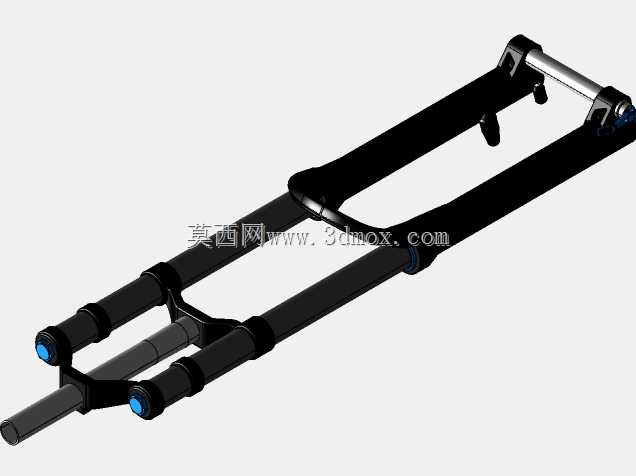

山地自行车RockShox双冠前叉结构设计

这款双冠前叉的结构设计，核心面向高强度山地速降骑行场景，在落差跳跃、崎岖林道穿越的工况下，承担前轮导向、冲击缓冲与骑行操控的核心功能。不同于普通硬叉或单肩避震前叉，双冠结构的上下两组叉肩夹紧设计，能大幅提升长行程内管的支撑刚性，避免大冲击载荷下叉肩与内管连接位置出现应力集中导致的形变或断裂，适配200mm及以上的长行程避震需求，可应对坠山、重度越野等极端骑行场景。

从功能特性来看，该前叉整合了阻尼调节、弹簧预压调整、回弹速度控制的核心结构，叉脚位置预留了碟刹安装座，兼容主流规格的六钉碟刹卡钳，同时叉脚末端的快拆/桶轴安装位，可适配不同规格的山地车轮组，叉肩位置的走线预留位，支持线控锁死功能的走线布置，骑行过程中可根据路面平整程度快速切换锁死与避震状态，平路爬坡时锁死避震可减少泄力，下坡越野时开启避震可充分吸收路面冲击。

设计过程中，首先需要明确安装边界尺寸：舵管部分采用标准锥形舵管规格，适配主流山地车车架头管的碗组安装尺寸，上下叉肩的内管夹持孔同轴度公差控制在0.02mm以内，保证两根内管上下滑动时无卡滞、偏磨问题；内管采用高强度铝合金材质，表面做硬质阳极氧化处理，降低与叉筒油封的摩擦系数，提升耐磨性能；外叉腿采用一体锻造结构，在保证结构强度的同时尽可能降低整体重量，叉腿背部预留了挡泥板安装孔位，可适配不同规格的骑行挡泥板。

安装尺寸的匹配上，叉脚的开档尺寸符合速降车常用的150mm桶轴开档标准，碟刹安装座的定位尺寸严格遵循国际标准，保证卡钳安装后碟片不会出现蹭碟问题；叉冠的位置设计充分考虑了车把安装的堆叠高度，避免车把安装后与车架头管出现干涉，同时双冠结构的夹持位置，可根据骑手的骑行习惯与身高需求，小范围调整舵管的插入深度，实现前叉高度的微调，适配不同车架的几何角度。

结构细节上，叉筒内部的阻尼油路与气室结构做了分隔设计，避免油气混合导致的避震性能衰减，油封位置采用多层防尘+密封的复合结构，可阻挡林道骑行中的泥沙、污水进入叉筒内部，延长避震结构的维护周期；叉桥位置采用弧形过渡设计，既提升了两根叉腿之间的连接刚性，又能避免前轮大角度转向时与轮胎出现剐蹭，同时预留了足够的轮胎间隙，可兼容大颗粒的速降越野轮胎。

在实际选型适配时，需要注意该前叉的行程长度与车架几何的匹配性，过长的行程会抬高车头高度，改变车架的头管角度，影响骑行的操控稳定性，因此设计建模时严格控制了叉肩到叉脚的轴向尺寸，保证安装后车架几何处于合理范围内；所有连接位置的圆角过渡处理，可有效降低应力集中系数，在大冲击载荷下，载荷可均匀传递到整个叉体结构，避免局部应力过大导致的结构失效。

建模过程中，对内外管的配合间隙做了精确还原，模拟实际装配时的滑动配合公差，油封、尘封等橡胶件的安装槽尺寸严格按照密封件的标准规格设计，保证装配后密封件的压缩量处于合理区间，既不会因为压缩量过大导致滑动阻力增加，也不会因为压缩量过小导致密封失效。叉脚位置的桶轴安装孔做了同轴度约束，保证轮组安装后车轮的转动顺畅度，碟刹座的安装面平面度公差控制在0.05mm以内，避免卡钳安装后出现安装面不平导致的刹车异响问题。
