卷材进料自动化裁切加工设备三维结构

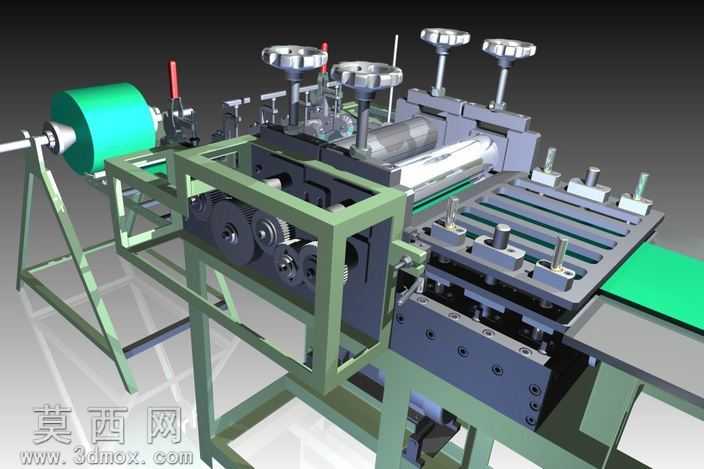

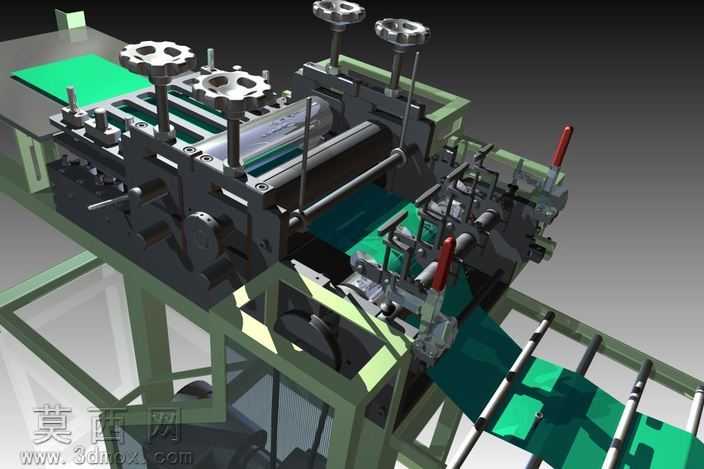

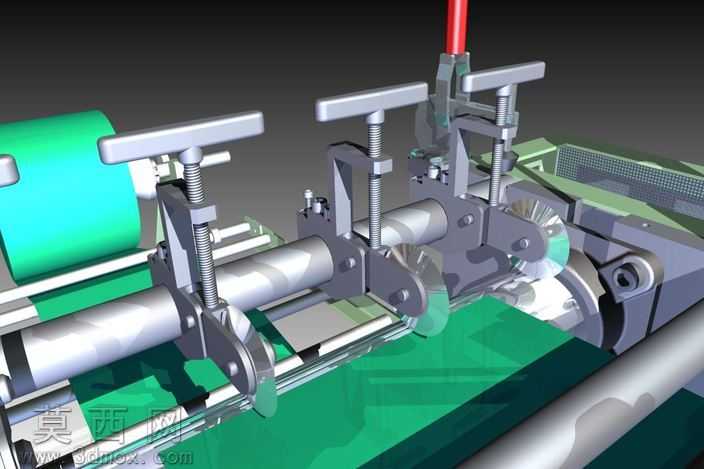

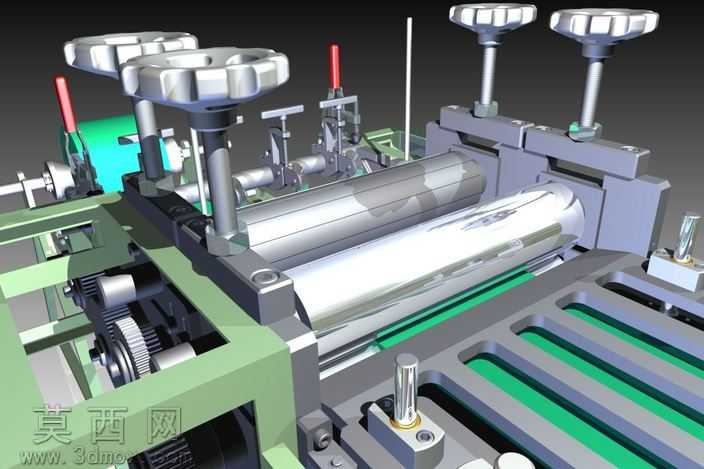

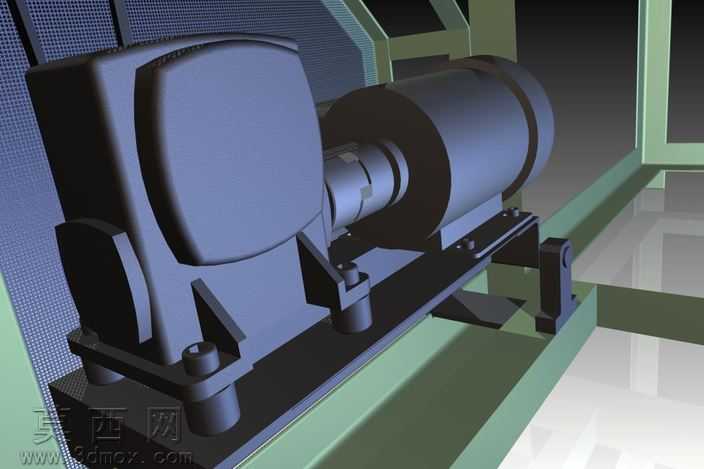

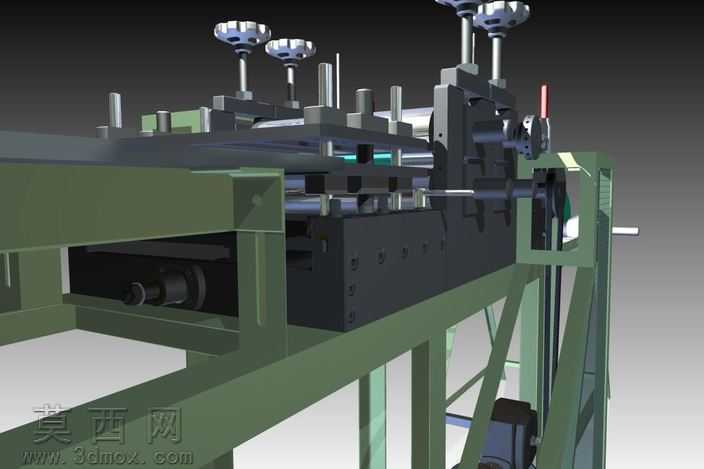

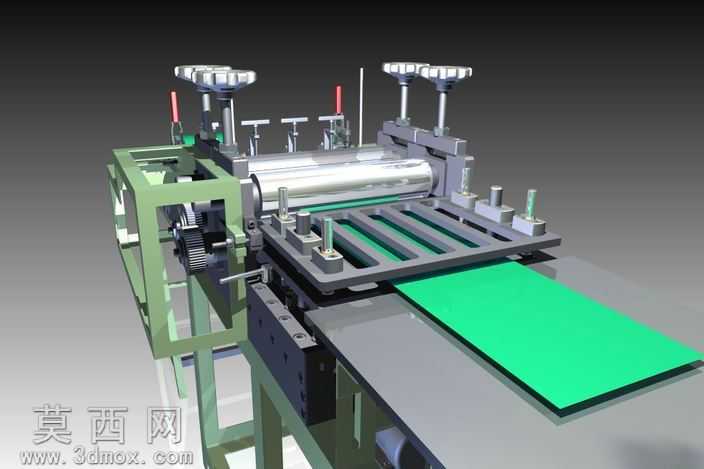

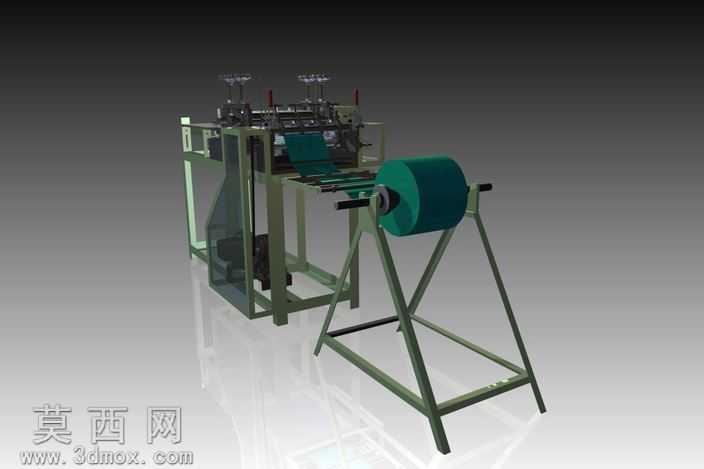

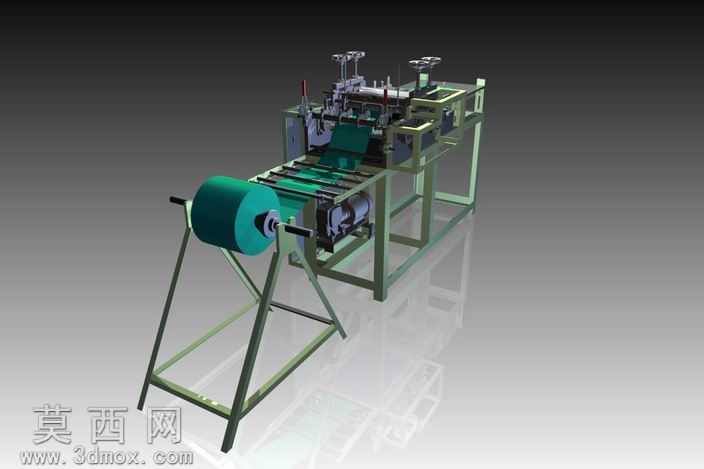

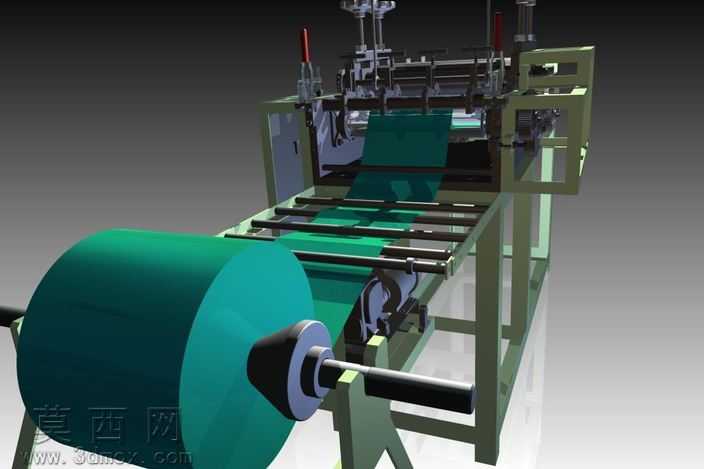

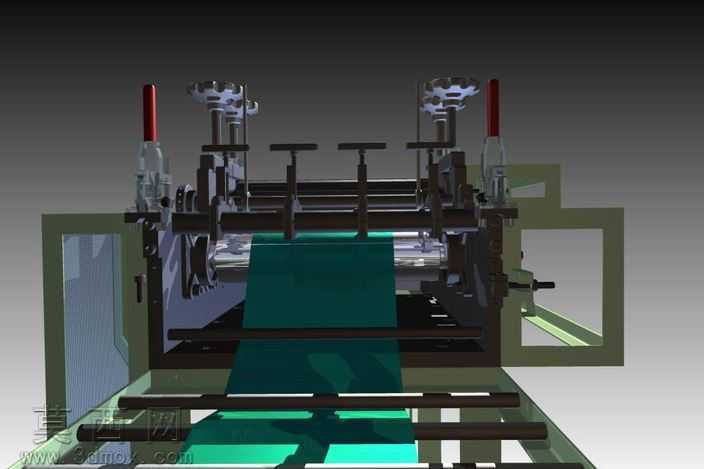

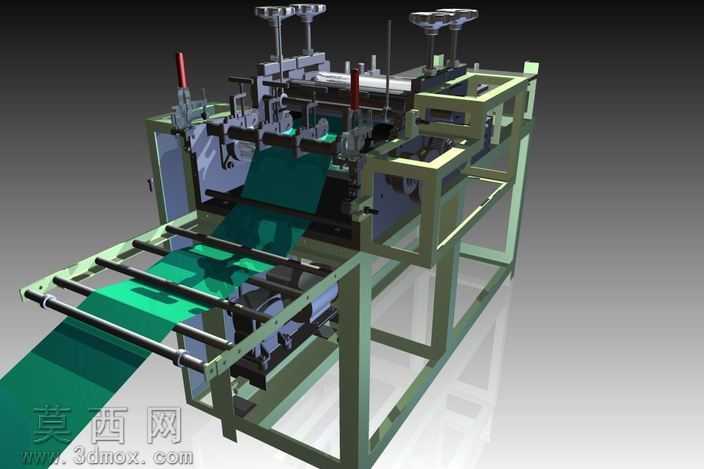

本模型为卷材进料自动化裁切加工设备，整体采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械设计装配规范，所有零部件均按照实际加工工艺要求构建特征，无冗余几何元素，可直接用于工程图导出与后续结构优化。设备整体分为放料支撑单元、进料输送单元、裁切执行单元、机架承载单元四大模块，各模块间通过标准紧固件、传动副完成装配约束，完全还原真实设备的运动逻辑与装配关系。材质渲染阶段，针对设备不同部件的实际材质属性做了精细化区分：设备主体机架采用哑光墨绿色工业烤漆材质，调整了粗糙度与金属度参数还原金属焊接机架的厚重质感；放料辊轴采用亮面镀铬金属材质，还原光滑金属辊面的反光特性；待加工卷材采用深绿色哑光橡塑材质，模拟柔性卷材的表面漫反射效果；传动部位的齿轮、传动轴采用调质钢材质，添加细微的表面纹理还原机加工零件的真实触感；操作面板与防护部件采用半哑光工程塑料材质，区分不同功能部件的视觉差异。结构设计上，放料单元采用三角形稳定支撑机架，搭配可调节张力的放料辊结构，可适配不同幅宽、不同卷径的柔性卷材，放料架底部设置横向支撑杆强化结构稳定性，避免高速放料过程中的机架晃动；进料输送单元采用多组平行压辊结构，通过链传动实现同步送料，压辊间隙可通过调节螺栓微调，适配不同厚度的加工材料，保证送料精度；裁切主机单元集成了裁切刀组、传动齿轮组、动力安装位，刀组采用可更换式刀片设计，可根据裁切需求更换平刀、齿刀等不同刀具，满足不同的裁切工艺要求；整体机架采用方管焊接结构，预留了动力电机、电控元件的安装位置，所有安装孔位均按照标准件尺寸建模，具备实际生产参考价值。建模过程中对所有运动部件做了干涉检查，确保送料、裁切动作无结构冲突，各传动副的配合公差符合机械设计标准，既还原了设备的外观形态，也完整呈现了内部的传动逻辑与结构细节，可作为同类卷材加工设备的设计参考模板，也可用于设备演示、教学培训等场景。
