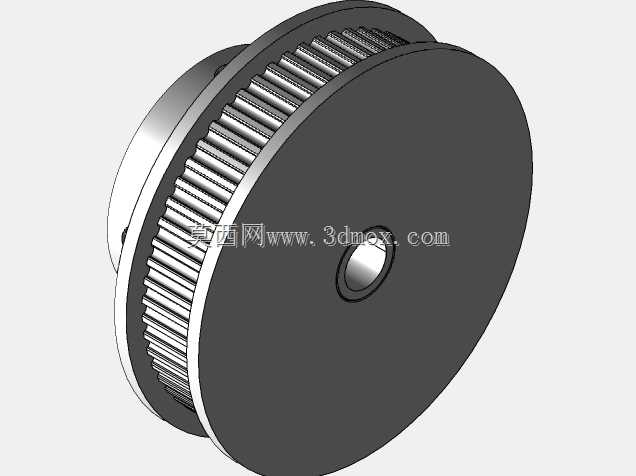

GT2型60齿5mm孔径同步带轮结构

做非标自动化传动结构设计快十年，GT2系列同步带轮是桌面级精密传动场景里绕不开的基础零件，这次的60齿5mm孔径款，是我做小型滑台、桌面输送机构、3D打印运动轴时反复验证过的成熟规格。先从实际应用场景说，这类小模数同步带轮最常出现在对传动背隙有严格要求的轻载场合，比如桌面点胶机的X/Y轴传动、小型视觉检测设备的工件移送滑台、桌面级分拣机构的皮带驱动端，还有实验室小型采样设备的直线运动单元，因为GT2齿形的节距只有2mm，啮合时的多边形效应比MXL等更小模数带轮更可控，传动平稳性足够支撑0.1mm级的重复定位精度需求，同时负载能力又比T2.5带轮更适配10N·m以内的轻载传动场景，不会出现齿面跳齿的问题。

从功能特性上看，这款带轮采用的是夹持式锁紧结构，轮毂侧对称布置两个顶丝孔，安装时先将5mm孔径的安装位对准驱动电机的输出轴，推到预设的轴向安装位置后，交替拧紧两个顶丝，就能实现带轮与轴的无间隙锁紧，相比单顶丝结构，双顶丝的锁紧力分布更均匀，长时间正反转切换时不会出现带轮周向窜动的问题，也不会因为单点顶紧力过大造成电机输出轴的表面压伤。带轮的齿圈部分做了挡边设计，两侧的凸缘能限制同步带在运转过程中的轴向窜动，哪怕安装时带轮与从动轮的平行度存在0.5°以内的安装误差，皮带也不会从带轮上滑脱，这点对现场装配的容错性提升很明显，不用反复调整带轮的安装位置来保证皮带对中。

聊到设计思路，这款带轮的结构完全是围绕精密轻载传动的需求做的取舍：首先齿形部分严格遵循GT2同步带的啮合标准，齿槽的圆弧过渡做了优化，啮合时带齿与轮齿的接触面积更大，运转时的噪音能控制在55分贝以内，不会出现尖锐的啮合异响；轮毂部分做了凸台延伸设计，安装时顶丝的锁紧位置刚好落在电机轴的有效配合段，不会因为轮毂长度过短导致锁紧点悬空，影响传动刚性。带轮的整体材质选用常用的铝合金坯料加工，表面做了阳极氧化处理，既保证了整体重量足够轻，降低电机启动时的转动惯量，又能提升齿面的耐磨性能，常规工况下连续运转8000小时不会出现明显的齿面磨损。

再说到外形尺寸与安装边界，这款带轮的总宽度适配6mm宽度的GT2同步带，齿顶圆直径根据60齿的节距计算控制在合理范围，安装时要注意，带轮的轴向总长度需要预留至少3mm的电机轴插入深度，保证两个顶丝都能完全压在电机轴表面；两个顶丝的规格是M3，拧紧扭矩控制在0.8N·m即可，过大的扭矩会造成铝合金轮毂的螺纹滑牙，反而影响锁紧效果。安装时带轮与从动轮的中心距要根据皮带的周长做调整，保证皮带的张紧度适中，用手指按压皮带中段，挠度控制在中心距的2%左右最合适，过紧会加大电机轴的径向负载，缩短轴承寿命，过松则会出现传动丢步的问题。另外要注意，这类带轮的安装面不能有磕碰毛刺，尤其是齿面部分，如果安装时不小心磕伤齿形，会造成啮合时的间歇性卡顿，影响传动精度，装配前最好用无尘布擦拭齿面和内孔，避免铝屑残留卡在齿槽里，加速皮带的磨损。

实际选型时，这款60齿的规格通常搭配20齿的主动轮使用，能实现3:1的减速比，在42步进电机的驱动下，搭配导程对应的同步带，能实现很顺滑的直线运动输出，我之前做的几款桌面检测设备，用这款带轮搭配6mm宽的GT2皮带，连续运行两年多都没有出现过传动故障，可靠性完全能满足常规轻载精密传动的需求。
