在实验室微量试剂输送、小型桌面级生物实验装置、DIY滴定设备、桌面级3D打印配套耗材输送这类场景里,蠕动泵的选型一直卡在体积、成本与流体洁净度的三角需求上——常规工业蠕动泵体积偏大,配套的减速箱与泵头分体设计很难塞进紧凑的桌面设备框架里,而微型成品蠕动泵的定制化程度低,很难匹配不同管径软管、不同安装位的个性化需求,这款3D打印结构的直流蠕动泵,恰好填补了小流量、紧凑安装场景下的选型空白。
从实际功能逻辑上看,这款蠕动泵完全依托蠕动泵的核心工作原理:通过转子上的压辊持续挤压弹性软管,让被挤压段的软管形成负压区,随着转子转动,负压区带着软管内的流体持续向前输送,全程流体只和软管内壁接触,不会接触泵体本身的结构件,从根源上避免了流体被泵体污染的问题,也省去了泵腔清洗、流体残留串液的麻烦,这一点对输送化学试剂、生物培养液、食用级液体的场景格外友好。和常规蠕动泵不同的是,这款泵的所有结构承压件、安装件都采用3D打印工艺制作,不需要开模加工,不管是小批量打样做设备验证,还是个人DIY定制不同安装位的结构,都能快速调整模型参数后直接打印制作,不需要额外找机加工厂商定制非标零件。

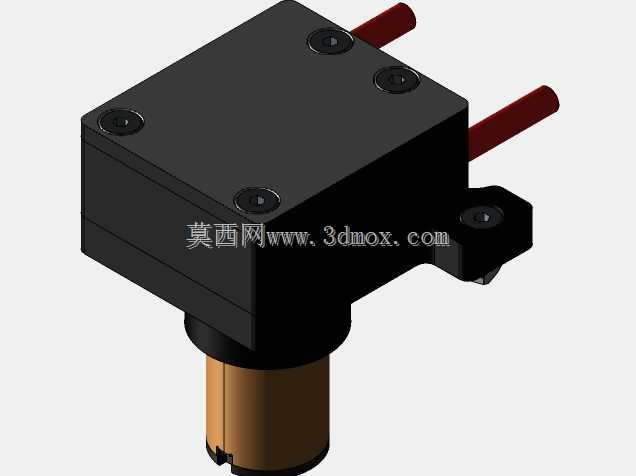

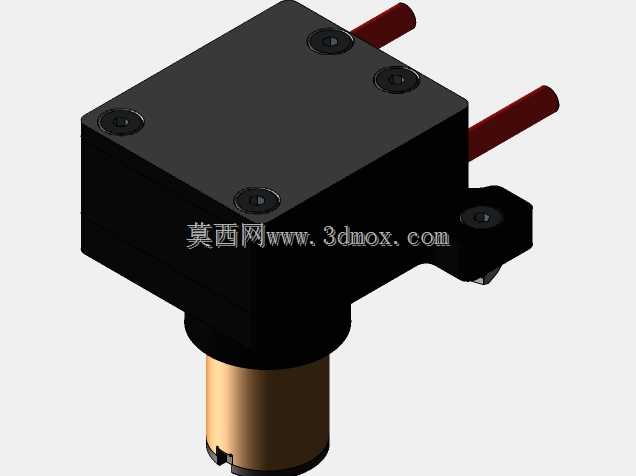

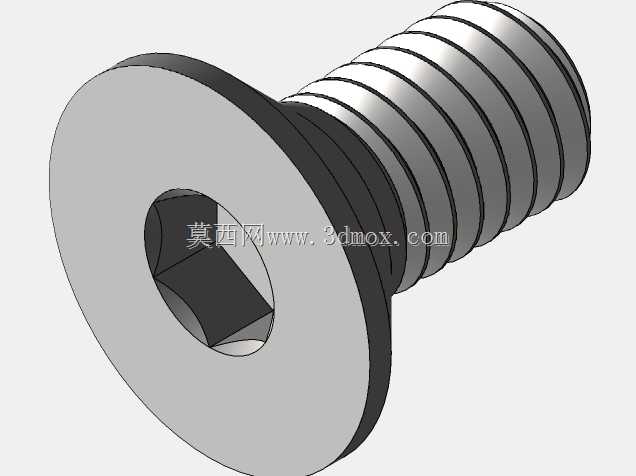

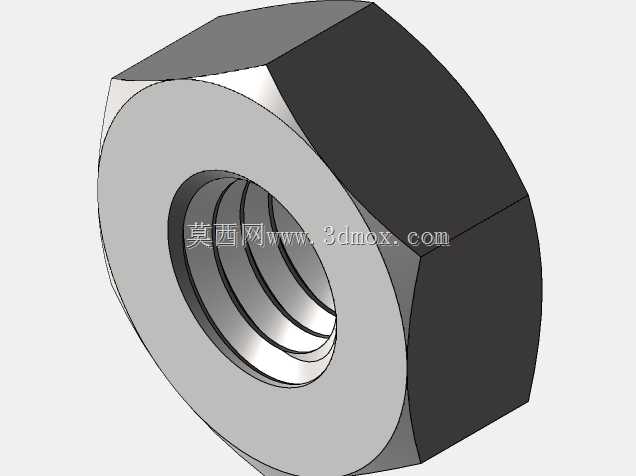

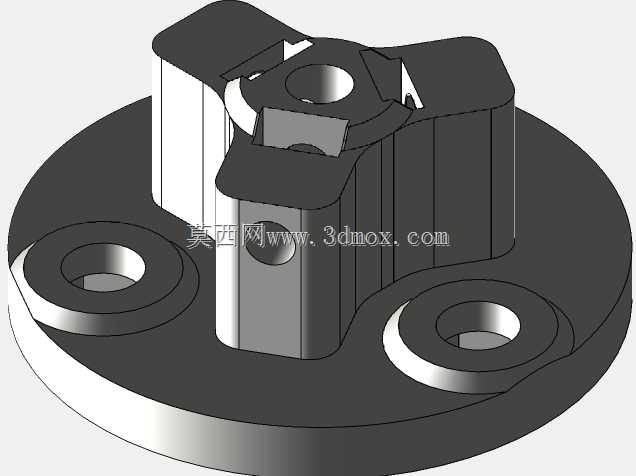

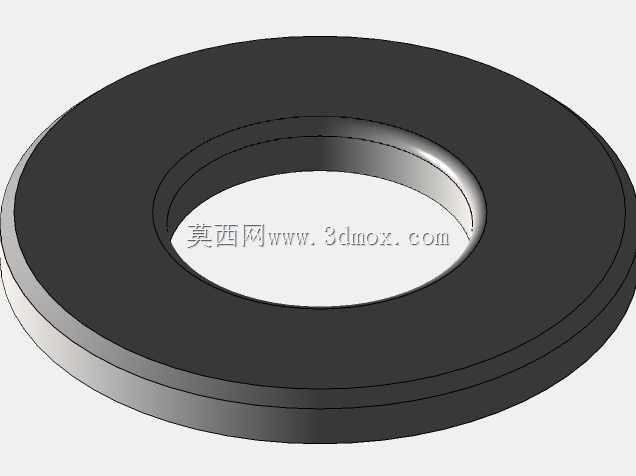

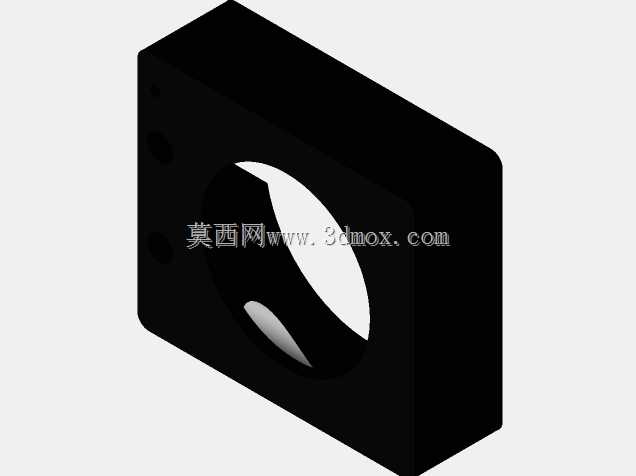

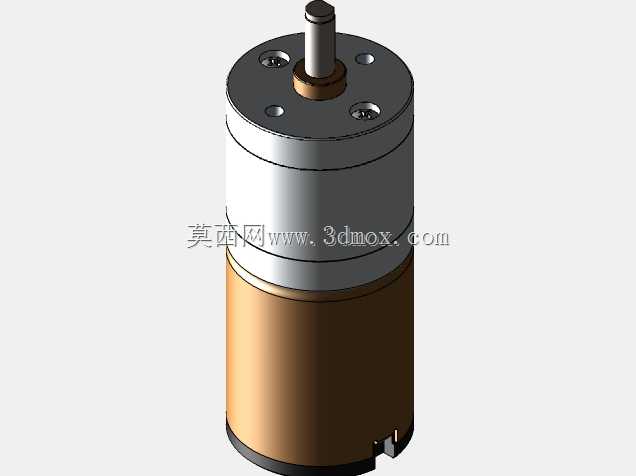

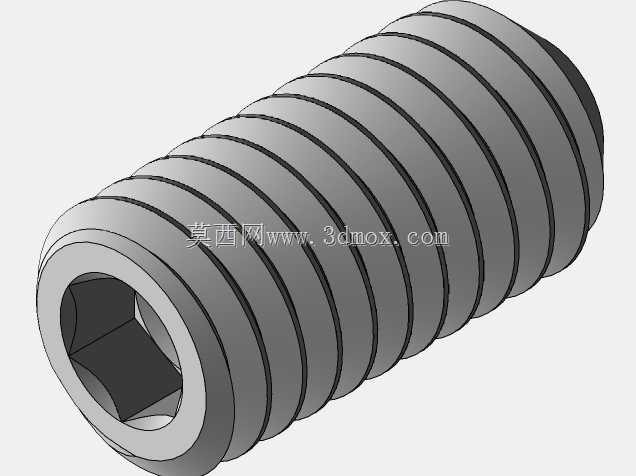

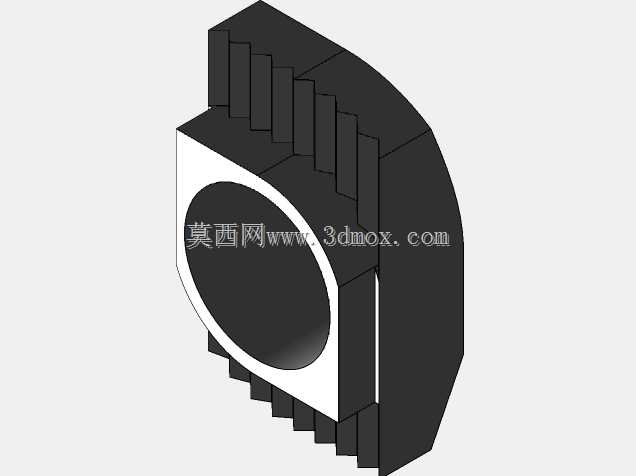

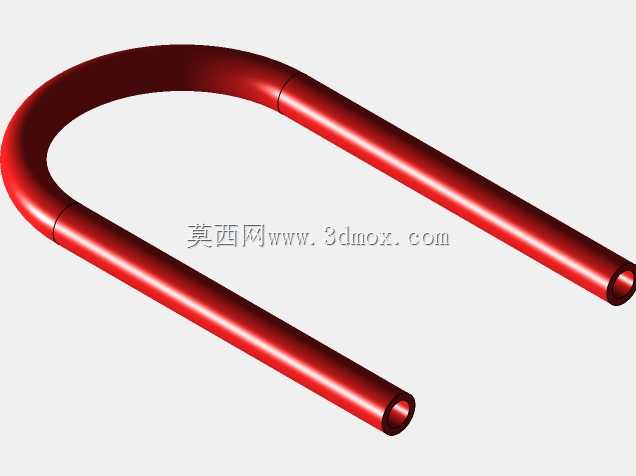

设计思路上,这款泵走的是高度集成化的路线,没有采用常规蠕动泵“独立电机+联轴器+独立泵头”的分体拼接结构,而是把泵头的下安装座直接做成了直流电机的端盖适配结构,电机输出轴直接穿入泵腔连接转子组件,完全省去了联轴器、连接法兰这类冗余零件,既压缩了整体的轴向尺寸,也减少了传动环节的间隙,降低了小流量输送时的脉冲波动。泵腔的上盖和下座通过周向布置的螺丝锁紧,压合面预留了软管的进出缺口,软管从缺口穿入泵腔后绕在转子压辊的外侧,上盖锁紧后刚好把软管压在泵腔内壁和压辊之间,不需要额外的软管固定接头,靠泵体缺口的卡合就能固定软管的位置,避免转子转动时软管跟着移位。转子部分采用多压辊对称布置,压辊和转子支架之间通过小轴做转动配合,压辊挤压软管时自身会跟着转动,不会和软管产生滑动摩擦,既降低了电机的驱动阻力,也能减少软管的磨损,延长软管的使用寿命。

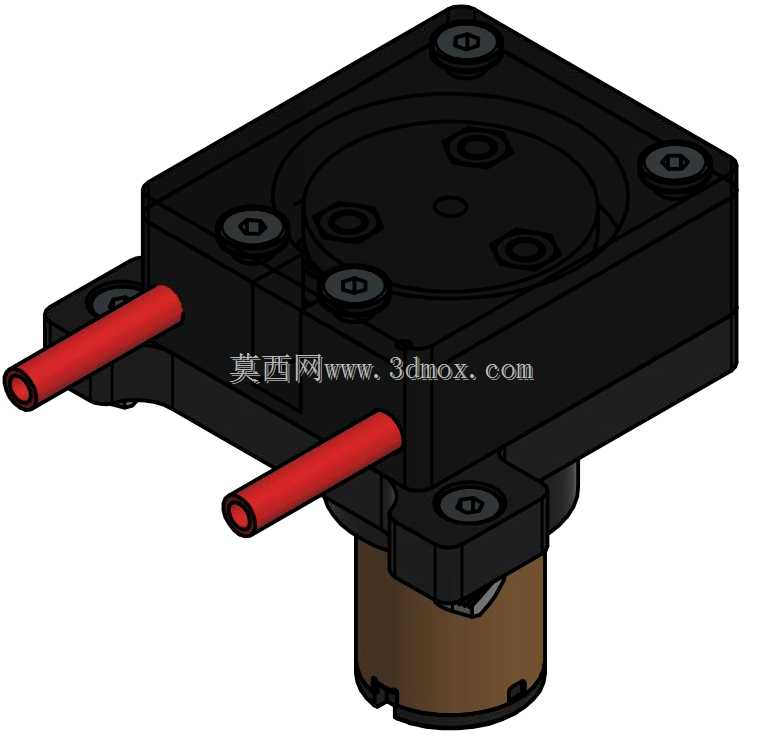

从安装边界和尺寸适配的角度看,这款泵的整体外形趋近于方块结构,泵体主体的安装法兰上预留了对称的安装孔位,可以直接通过螺丝固定在设备的安装平板上,不需要额外做安装支架。进出管的位置从泵体侧方水平伸出,两个管路接口的中心距、伸出长度都做了统一的尺寸约束,不管是接硅胶软管还是PTFE硬管,都能保证管路弯折半径在合理范围内,不会出现管路死折导致断流的问题。电机部分直接从泵体下方垂直伸出,接线端在电机尾部,安装时只需要在安装平板上预留对应尺寸的过孔,就能把电机部分沉到平板下方,进一步压缩设备上方的占用空间,整体的安装高度比同流量的常规分体蠕动泵低近三分之一,非常适合对安装空间有严格限制的桌面级设备。
实际使用中,这款泵的流量调节完全依托直流电机的转速控制,不需要调整泵体的机械结构,只要改变电机的供电电压就能调整转子转速,进而实现从每小时几毫升到几百毫升的流量调节范围,能覆盖绝大多数微量流体输送的需求。因为流体全程不接触泵体,更换不同流体时只需要更换对应材质的软管即可,不需要拆解泵体做清洗,在需要频繁切换输送流体的实验场景里,能大幅减少准备工作的时间。另外3D打印的结构特性也让这款泵的改型成本极低,如果需要适配不同壁厚、不同外径的软管,只需要调整泵腔的内径尺寸或者压辊的偏心距,不需要重新设计整套传动结构,对做非标小设备开发的工程师来说,能大幅缩短流体输送模块的开发周期,不需要从零开始画蠕动泵的整套结构,直接在这个模型基础上调整安装位、接口尺寸就能快速用到自己的设备里。
