适配Nema17步进电机的3D打印蠕动泵结构

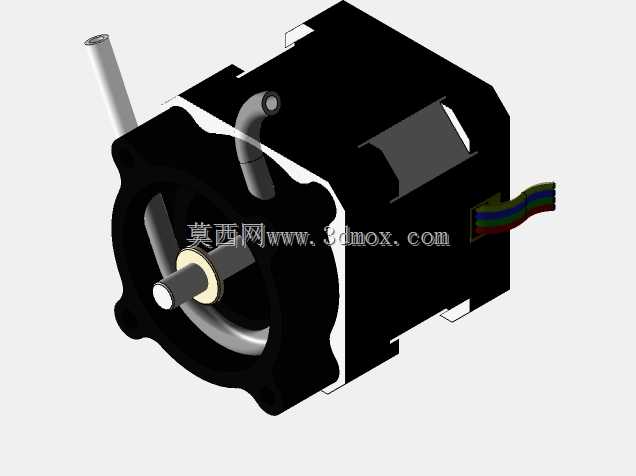

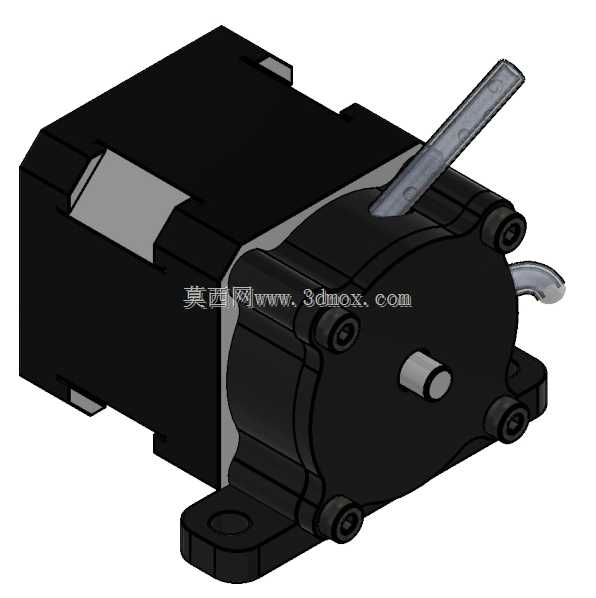

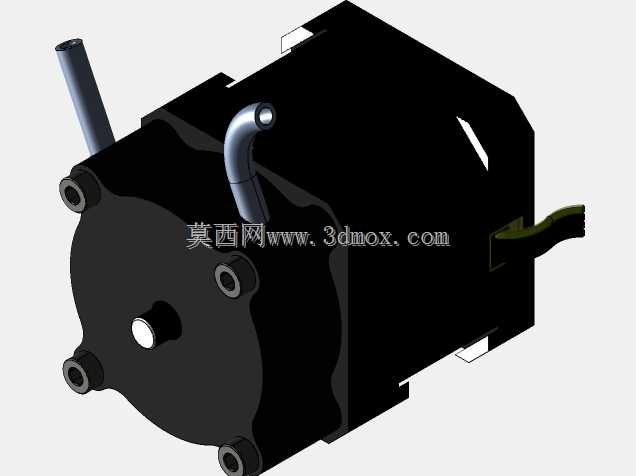

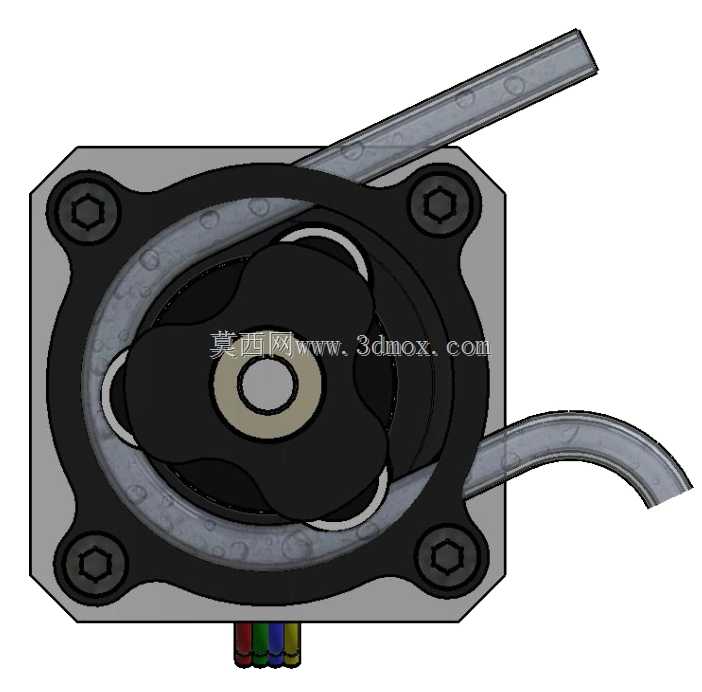

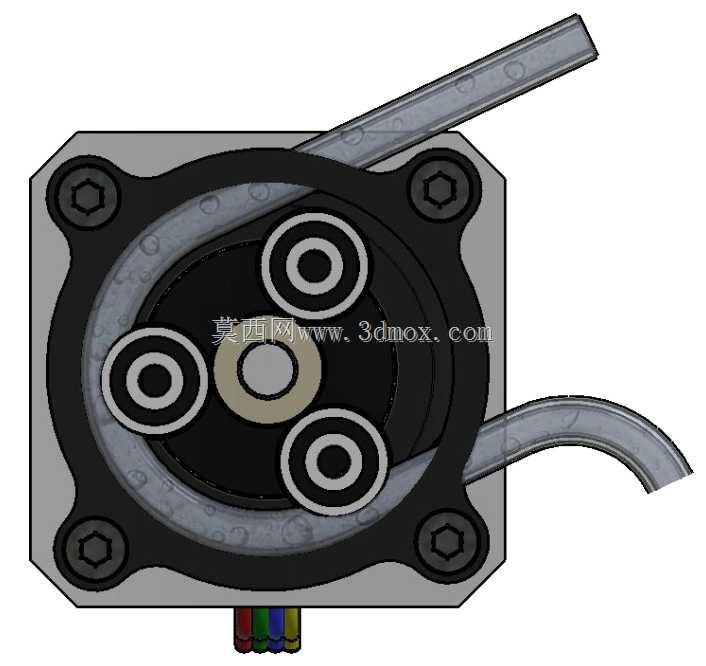

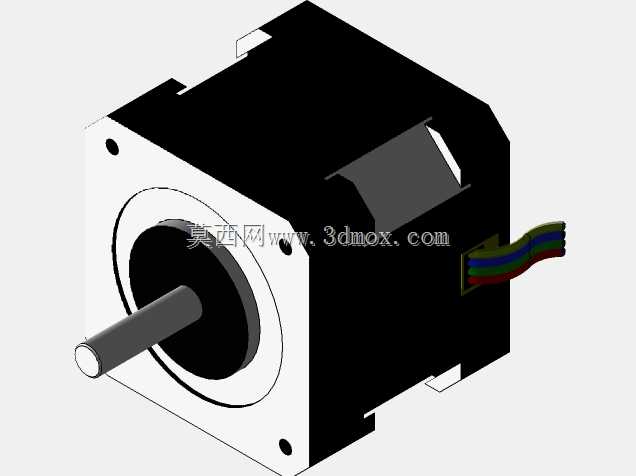

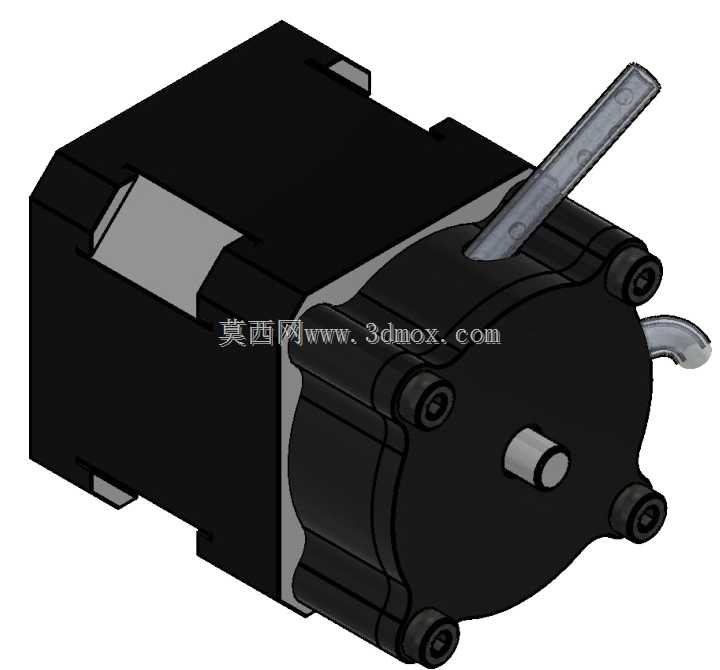

　　在实验室微量试剂输送、小型桌面级流体分装、DIY生物反应装置供液、桌面级3D打印配套耗材输送这类小流量、低脉动、流体不接触泵体构件的场景里，适配标准Nema17步进电机的蠕动泵一直是结构工程师做小型流体系统选型时的高性价比方案，这类蠕动泵不需要复杂的精密机加工件，依靠3D打印工艺就能完成核心壳体的制作，大幅降低小批量试制阶段的成本与加工周期。这款蠕动泵的整体设计完全围绕Nema17步进电机的安装边界展开，Nema17步进电机的标准安装孔距为31mm，输出轴直径5mm，泵体的安装法兰直接贴合电机前端面，不需要额外的转接板，安装时直接用对应规格的螺丝穿过泵体法兰的预留沉孔，拧入电机端盖的标准螺纹孔即可完成装配，整体装配完成后，从电机尾部到泵头前端的总长度控制在常规Nema17电机加泵头的紧凑尺寸范围内，径向最大尺寸不超过42mm，不管是集成到桌面级设备的内部安装位，还是做独立的模块化泵组使用，都不会占用过多的安装空间，安装边界的预留也充分考虑了3D打印件的公差特性，安装孔与电机轴的配合间隙留了0.2mm的打印容错量，普通FDM打印机用常规PLA或者PETG材料打印就能满足装配要求，不需要做二次的公差修正加工。从功能特性来看，这款蠕动泵采用滚轮挤压式的工作原理，泵头内部的转子上均匀布置挤压滚轮，运转时滚轮逐次挤压泵管，依靠软管自身的弹性回弹形成负压吸入流体，再通过滚轮的推移将流体向前推送，整个输送过程中流体只和软管内壁接触，

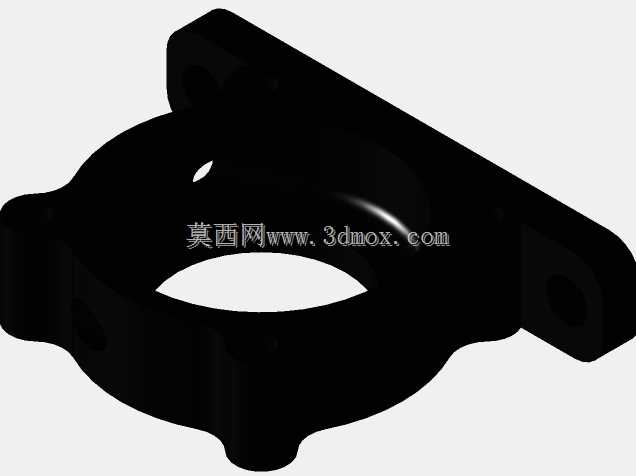

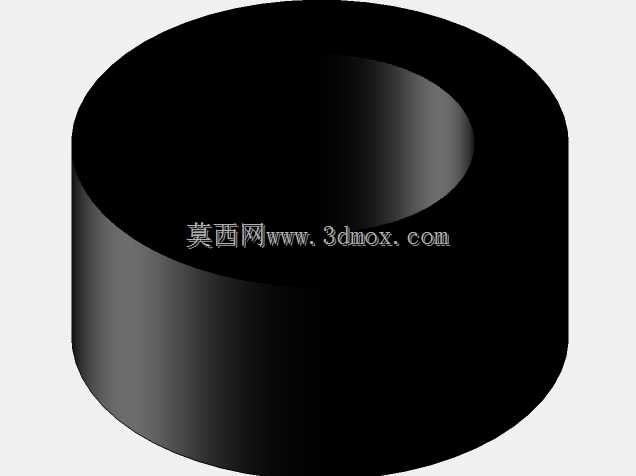

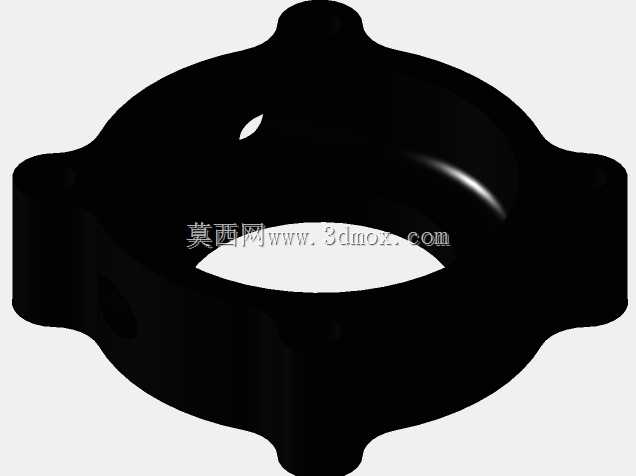

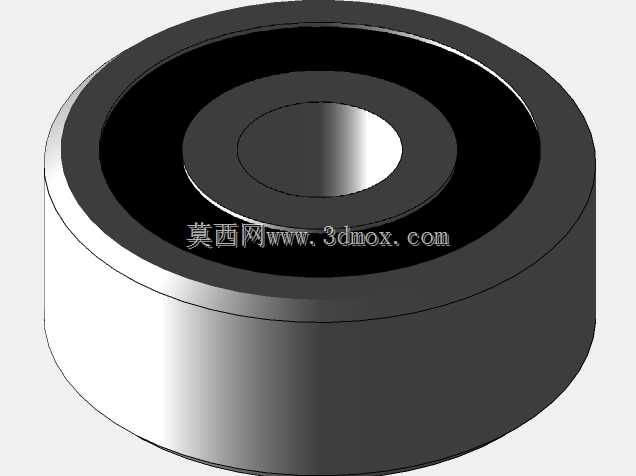

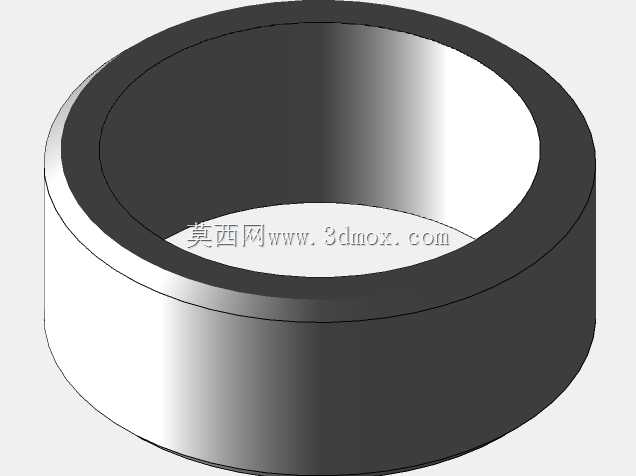

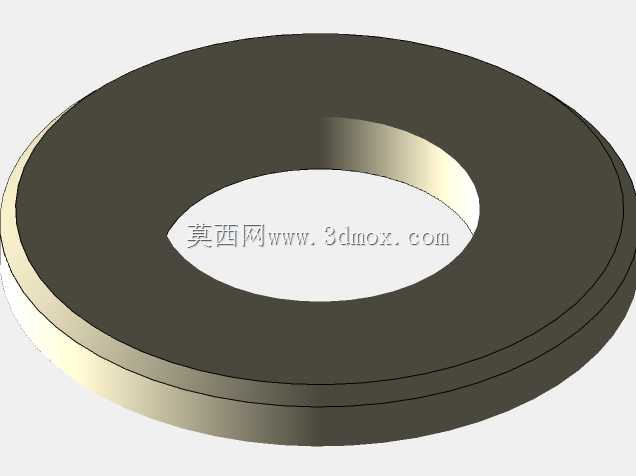

　　不会接触泵体的任何金属或者塑料构件，一方面避免了流体被泵体材料污染，另一方面在输送不同类型流体时，只需要更换对应材质的软管就能完成适配，不需要拆解清洗泵体内部结构，非常适合输送有腐蚀性的微量试剂、或者对洁净度有要求的生物类流体。设计上这款泵选用了3个标准623zz微型轴承作为滚轮的支撑构件，623zz轴承的尺寸为内径3mm、外径10mm、厚度4mm，属于非常通用的微型轴承品类，采购成本极低，替换也很方便，轴承直接套在转子的固定销轴上，滚轮运转时的滚动摩擦阻力很小，搭配Nema17步进电机的低转速大扭矩特性，即使输送粘度稍高的流体也不会出现卡滞或者丢步的问题。泵体的结构分为两个主要部分，一部分是直接和电机连接的基座壳体，

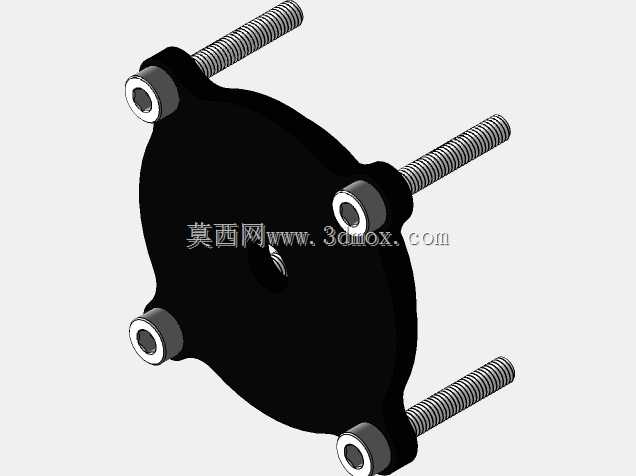

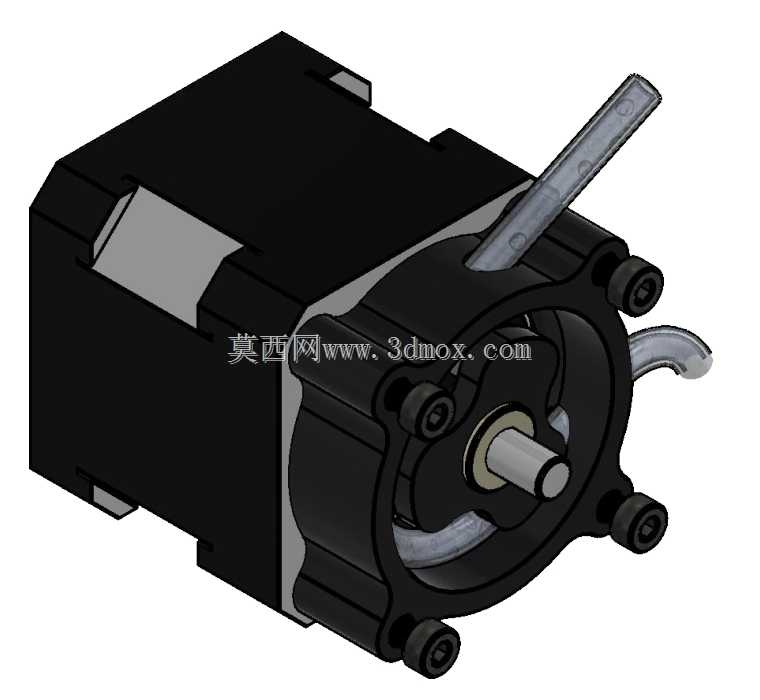

　　这部分壳体承担了电机定位、转子支撑、泵管限位的功能，另一部分是带安装孔的泵头端盖，端盖上预留了泵管的进出口卡槽，同时通过螺丝和基座壳体连接，压紧后可以固定泵管的位置，避免泵管在滚轮挤压过程中出现移位或者窜动，端盖和基座的配合面做了定位止口设计，装配时不需要反复调整对齐，直接扣合就能保证转子和泵管腔的同轴度，降低装配的难度。软管适配方面，这款泵专门针对4mm外径的软质泵管做了腔体尺寸设计，挤压滚轮和泵腔内壁的间隙刚好匹配4mm外径软管的壁厚压缩量，既能保证挤压时完全封闭管路形成足够的真空度，又不会因为压缩量过大导致软管过度疲劳，延长软管的使用寿命，常规的硅胶管、PVC软管、氟橡胶软管只要外径在4mm规格都可以直接适配，

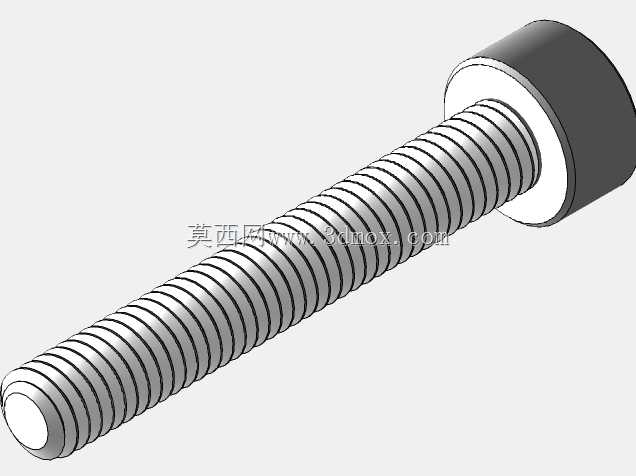

　　不需要调整泵腔的尺寸。在实际应用中，这类小型蠕动泵常被集成到桌面级滴定设备、小型水培装置的营养液输送系统、DIY咖啡或者饮品的自动供液模块、实验室的微量废液抽取装置里，因为整体结构没有复杂的异形构件，所有打印件都不需要支撑结构就能完成打印，打印完成后只需要准备3个623zz轴承、对应长度的安装螺丝、适配的4mm软管，加上一个标准的Nema17步进电机，在十几分钟内就能完成整泵的装配，不需要专用的装配工具，对于做小型设备开发的工程师来说，不管是做原理验证的原型机，还是做小批量的定制化设备配套，都能大幅缩短开发周期，降低硬件成本。设计过程中也充分考虑了运转的稳定性，转子的重心和电机输出轴的轴线完全重合，避免高速运转时出现偏心振动，滚轮的外圆做了圆角处理，避免挤压软管时切割管壁，减少软管的磨损，泵管的进出口位置做了圆滑的导向结构，穿装软管的时候不需要借助工具就能直接把软管卡入泵腔内部，日常维护更换软管只需要拆开端盖的几颗固定螺丝就能完成，不需要把整个泵从设备上拆下来，维护操作非常便捷。
