3.3V微型直流行程小型空气泵结构

这款3.3V供电的小型空气泵，在便携医疗设备、小型气体检测仪器、桌面级气动辅助装置里的出镜率极高，很多做手持检测设备、穿戴式负压护理装置的结构工程师，在选型阶段都会优先参考这类成熟的泵体结构做适配设计。从实际使用场景来看，这类低压微型气泵不需要提供大流量高压输出，核心需求是低电压下稳定运行、运行振动小、整体占用安装空间紧凑，能在电池供电的便携设备里长期稳定工作，不会因为泵体的振动影响设备上传感器的检测精度，也不会因为体积过大挤占设备内其他功能模块的布局空间。

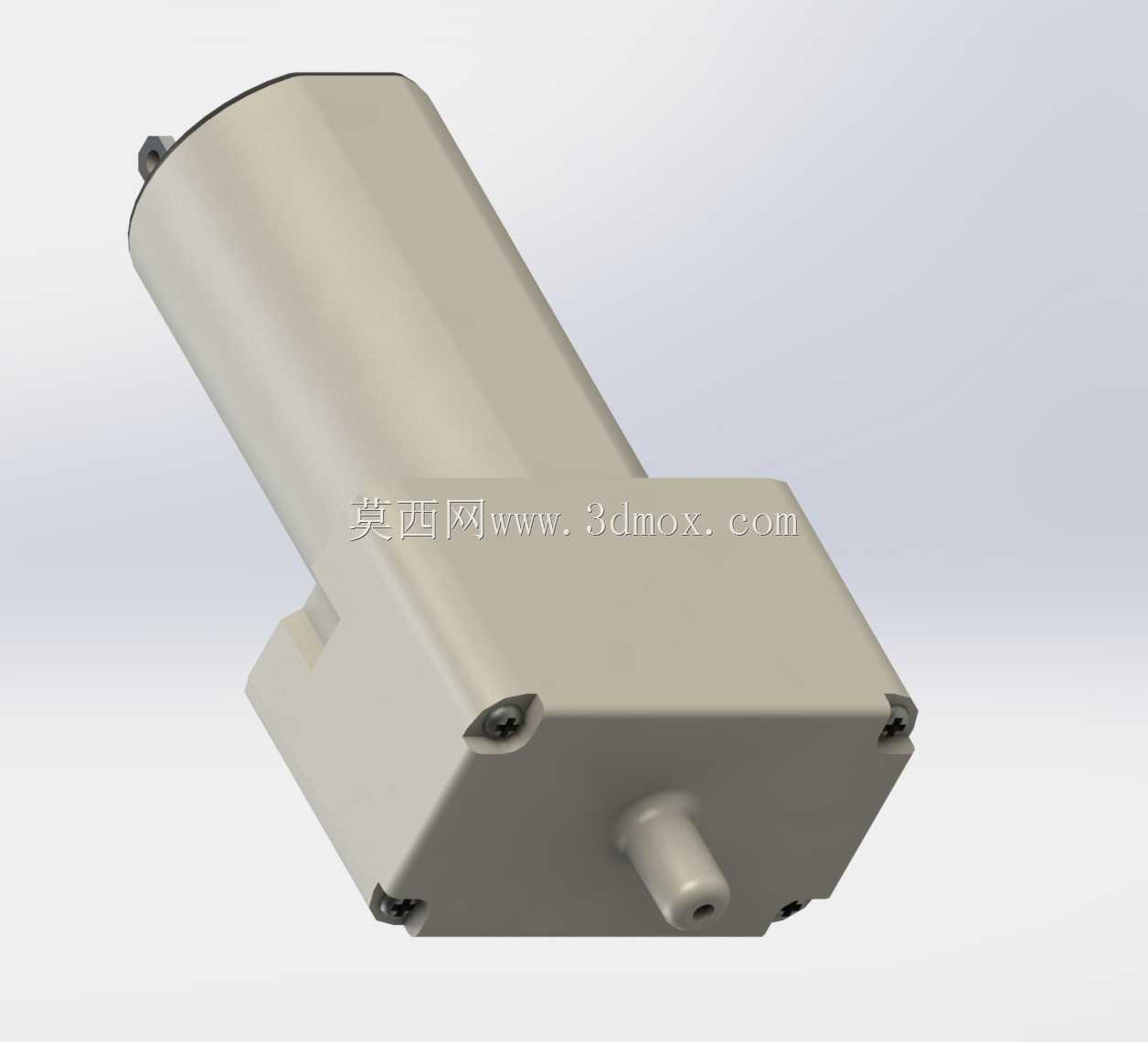

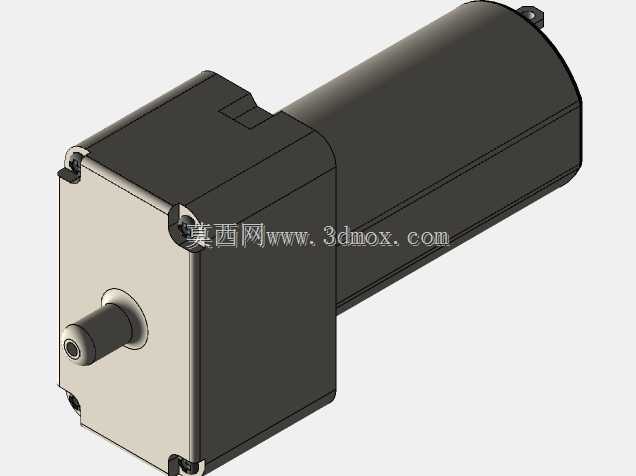

从结构设计逻辑来看，这款泵采用了驱动电机与泵腔直连的集成式布局，没有额外设置外置传动结构，电机外壳与泵体基座通过四颗角位螺丝锁紧固定，装配工序简单，量产时的组装效率很高，同时这种一体化的结构也能减少传动环节的能量损耗，在3.3V的低供电电压下也能输出稳定的气压。泵体的输出轴设置在基座端面的中心位置，轴端做了中心通孔设计，既可以作为气路输出接口直接对接设备内部的气路软管，也能通过这个接口快速做气路密封测试，不需要额外设计转接结构，能进一步压缩整机的装配零件数量。

外形尺寸方面，这款泵整体呈L型布局，电机段为圆柱结构，泵腔基座为近似方形的结构，安装时可以利用基座的四个角位做螺丝固定，也可以依托圆柱段的外壁做卡箍式固定，两种安装方式都预留了足够的设计余量，工程师在做设备内部布局时，可以根据剩余空间的形状灵活选择固定方案，不需要为了适配泵体的安装方式特意调整其他模块的位置。安装边界上需要注意，泵体的输出轴方向需要预留至少10mm的软管装配空间，电机尾部的接线端需要预留5mm以上的走线空间，避免装配时线材被挤压破损，同时泵体周围不要紧贴高精度传感器布置，虽然这款泵的运行振动已经做了抑制，但长期运行的微幅振动还是可能对灵敏度极高的检测元件造成干扰，布局时预留3mm以上的间隙或者加一层薄减震垫就能解决这个问题。

功能特性上，这款3.3V气泵的启动电压阈值低，直接用常规的锂电池供电就能驱动，不需要额外设计升压电路，能简化设备的电源板设计方案，降低整体的BOM成本。泵体内部的密封结构采用了低摩擦的密封件，运行时的摩擦阻力小，长时间连续工作的温升控制在合理范围内，不会因为持续运行导致外壳温度过高影响周边的塑料结构件。气路输出的压力波动小，搭配小型气室使用时就能输出稳定的正压或者负压，完全能满足小型气体采样、微量气体输送、低压吸附固定这类场景的使用需求。

在做这类泵体的适配设计时，很多新手工程师容易忽略气路的阻尼匹配问题，直接将泵的输出口对接大容积的气腔，会导致泵启动时负载过大，出现低压下无法正常启动的问题，参考这款成熟结构的气路设计，在输出端增加一个小直径的阻尼孔，就能平衡启动负载与输出流量的关系，让泵在低电压下也能可靠启动。另外这款泵的外壳采用了哑光工程塑料材质，既具备足够的结构强度，也能起到一定的绝缘作用，在便携类电子设备里使用时，不需要额外做绝缘防护处理，能进一步减少装配工序。从结构建模的角度来看，这款泵的所有配合面都做了圆角过渡处理，没有尖锐的棱角，既避免了装配时划伤操作人员，也能减少注塑生产时的应力集中问题，提升零件的生产良率，这些细节设计都是经过多代量产验证的成熟方案，非常适合刚接触小型气动元件设计的工程师参考学习。
