NEMA17规格42mm步进电机结构设计

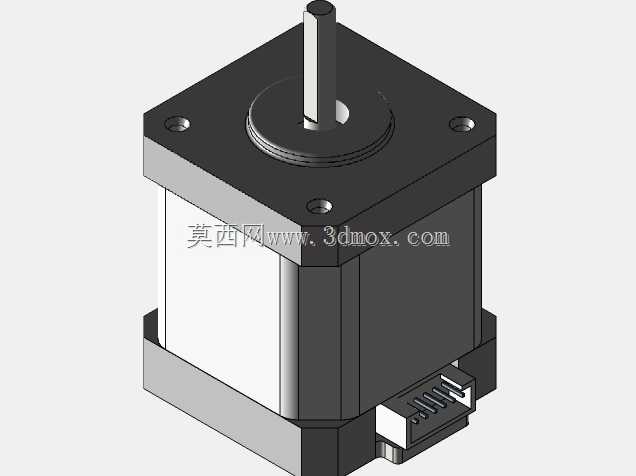

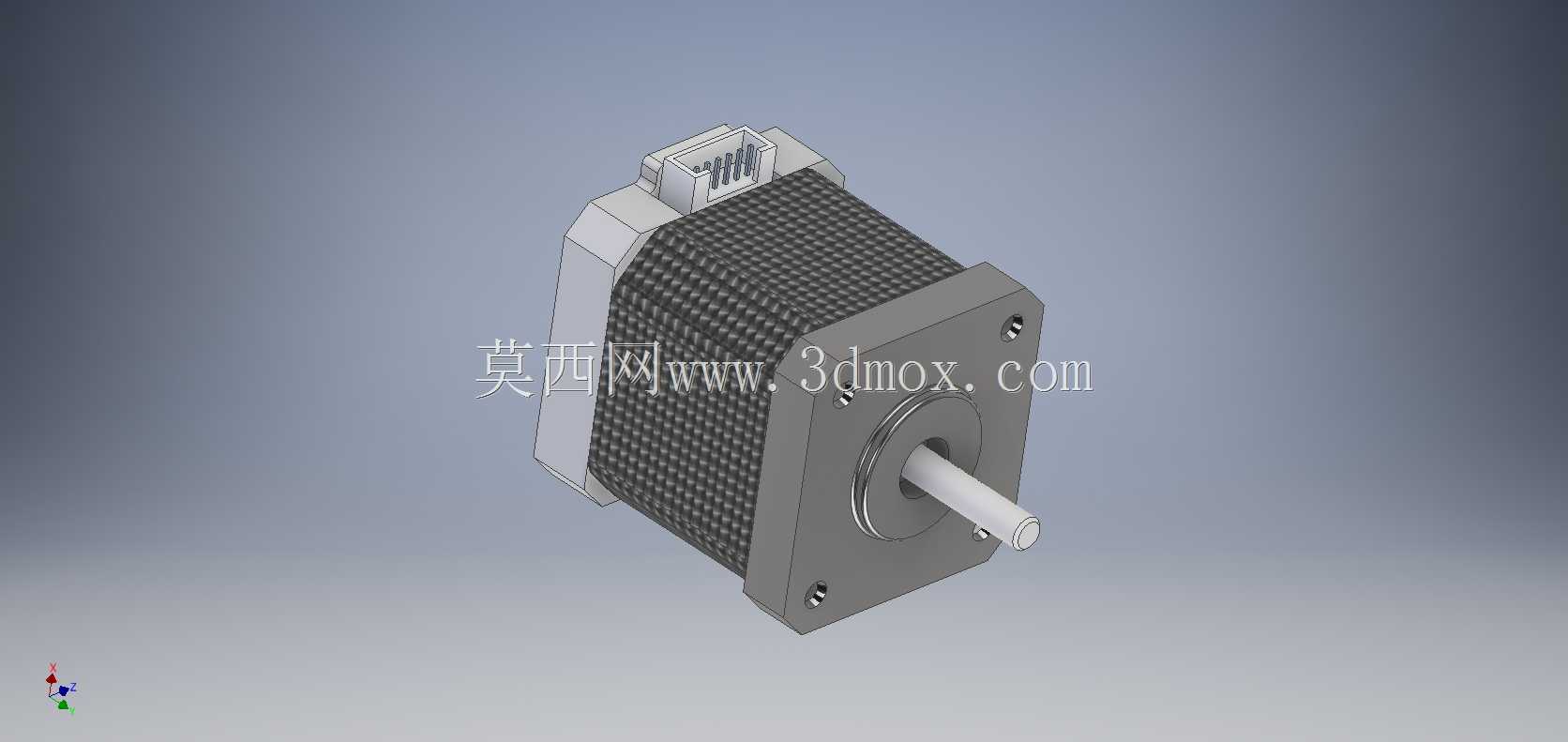

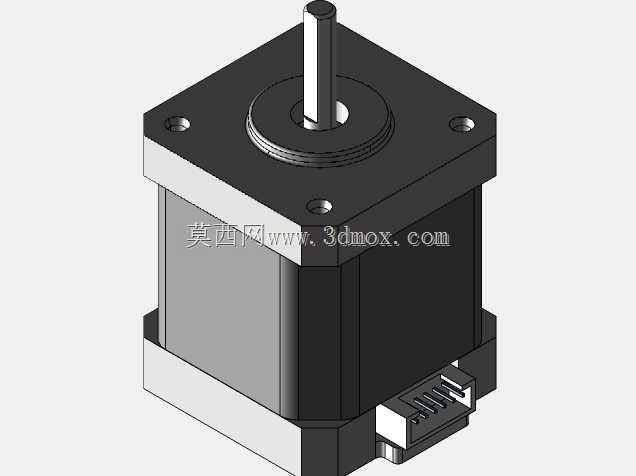

　　做小型自动化设备选型的工程师，对NEMA17规格的步进电机肯定不陌生，这款42机座的步进电机，是桌面级自动化、小型传动机构里出镜率极高的执行元件。先从安装边界说起，这款电机的机座截面为标准42mm见方，安装孔位遵循NEMA17的通用规范，孔距固定为31mm，安装孔采用M3螺纹通孔，适配市面上绝大多数标准42电机安装支架、同步轮安装座、丝杆直连构件，不用额外做转接板加工，能直接替换同规格的同类型步进电机，大幅缩短设备改型、备件替换的周期。

　　从实际应用场景来看，这类电机的适用范围覆盖极广，桌面级3D打印机的XYZ轴进给传动、小型雕刻机的主轴进给与位移驱动、自动化点胶设备的工位移位、小型传送带的动力输入、智能门禁的闸机启闭传动、医疗检测设备的试剂卡推送机构，甚至是小型摄影云台的角度调整结构，都能看到它的身影。之所以能覆盖这么多场景，核心是它的输出特性匹配这类小型设备的需求：低速段扭矩输出充足，没有伺服电机低速段的齿槽效应抖动，开环控制下就能实现稳定的步距角输出，搭配常规的步进驱动器就能完成0.9度或者1.8度的固定步距进给，不需要额外加装复杂的反馈编码器，整套驱动方案的成本可控，对于负载不大、定位精度要求在0.1mm级别的传动场景来说，性价比远高于伺服驱动方案。

　　再看产品本身的功能特性，这款电机的机身采用叠片硅钢片定子结构，转子带永磁体，绕组的排布经过优化，能在同等机身长度下实现更高的扭矩输出，同时降低运行时的铁损与铜损，长时间连续运行时的温升控制在合理区间，不会因为机身过热导致周边的塑料结构件变形，也不会因为温升过高造成绕组绝缘老化加速。输出轴采用标准D型切面设计，直径5mm，D切面的尺寸遵循通用规范，搭配紧定螺丝固定的同步轮、联轴器时，不会出现轴与传动件打滑的问题，轴伸长度适配常规的联轴器安装深度，不需要额外截轴或者加轴套调整。电机尾部的出线端采用集成式接插件，不是散线引出，接插件的针脚定义遵循行业通用标准，接线时不用逐根核对线序，只要搭配同规格的驱动器接插件就能直接插装，减少现场接线的出错概率，也能避免设备运行过程中因为震动导致的接线松脱问题。

　　从设计思路上来说，这款电机的结构完全遵循标准化、通用化的选型原则，没有做特殊的非标安装位，目的就是最大化兼容现有成熟的传动配件生态。机壳表面做了散热筋结构？不对，这款42电机的机壳是方形拉伸铝壳，表面平整，既可以通过安装面贴合设备支架传导散热，也能在高负载运行场景下加装小型散热风扇贴附在电机尾部，散热路径的设计留足了冗余。端盖采用压铸锌合金材质，轴承位的加工同轴度控制在合理公差范围内，输出轴的径向跳动量极小，在直连滚珠丝杆做直线传动时，不会因为轴的跳动导致丝杆运行卡顿、异响，也能延长丝杆支撑轴承的使用寿命。

　　实际做结构设计时，用这款电机需要注意几个安装边界：首先是机身长度对应的扭矩参数，不同长度的42步进电机输出扭矩差异很大，选型时要核算负载的转动惯量与所需扭矩，预留1.5到2倍的安全系数，避免出现高速段丢步的问题；其次是电机尾部的编码器或者散热风扇安装空间，如果要加装后出轴的编码器，需要在设计安装位时预留足够的尾部空间，不要让电机尾部紧贴设备壁板，否则会影响接插件插拔，也会阻碍散热；另外，电机的出线方向要在布线时提前规划，接插件的出线侧要预留走线空间，避免线缆被电机运行时的传动部件剐蹭。

　　很多刚入行的结构工程师做小型设备设计时，容易在步进电机选型上踩坑，比如盲目选大机座的电机导致安装空间浪费，或者选了扭矩不足的电机导致设备运行丢步、定位不准，这款标准NEMA17的42步进电机，刚好卡在小型设备动力需求的甜点区间，只要核算清楚负载参数，几乎不用做特殊的定制修改，就能直接整合到设备结构里。它的安装法兰定位凸台尺寸也遵循通用标准，凸台直径22mm，凸台高度1.5mm，和安装座上的定位孔配合时，能自动完成电机的同轴度定位，不需要反复调整电机的安装位置，装配时的效率很高，适合批量设备的生产装配，能减少产线装配的调试时间。

　　从运行特性来看，这款电机在低速运行时的振动控制较好，因为定子磁极的排布做了优化，步距角的均匀度高，搭配细分驱动器使用时，能实现更平滑的低速进给，不会出现明显的爬行现象，用在3D打印机这类对进给平稳性要求高的设备上，能减少打印件表面的振纹，提升成型质量。在做皮带传动的结构时，电机轴上安装的同步轮要做动平衡校验？其实小尺寸的同步轮只要安装到位，配合这款电机的低振动特性，完全能满足常规转速下的运行要求，不需要额外做动平衡处理，进一步降低了整套机构的配件成本。

　　另外，这款电机的绝缘等级满足常规工业设备的使用要求，能在常见的车间温湿度环境下稳定运行，不会因为环境中的少量油污、粉尘就出现绕组短路的问题，防护等级虽然不高，但在设备内部安装使用时，配合设备本身的外壳防护，完全能满足绝大多数工业场景、民用桌面设备的使用需求。做结构设计时，只要注意不要把电机安装在长期被液体喷淋的位置，就不需要额外做密封防护结构，进一步简化了设备的结构设计复杂度。
