NEMA17规格42型步进电机结构设计

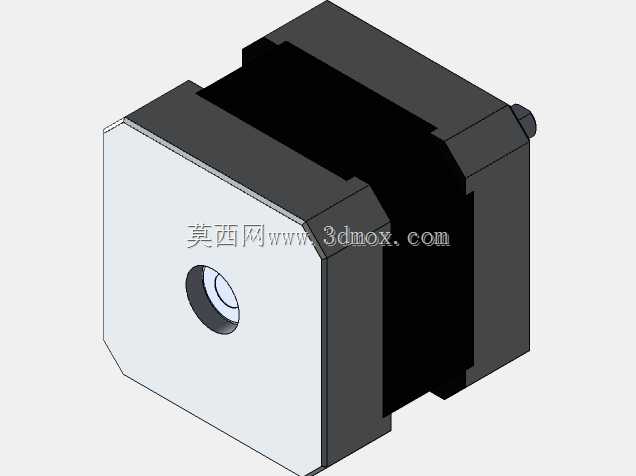

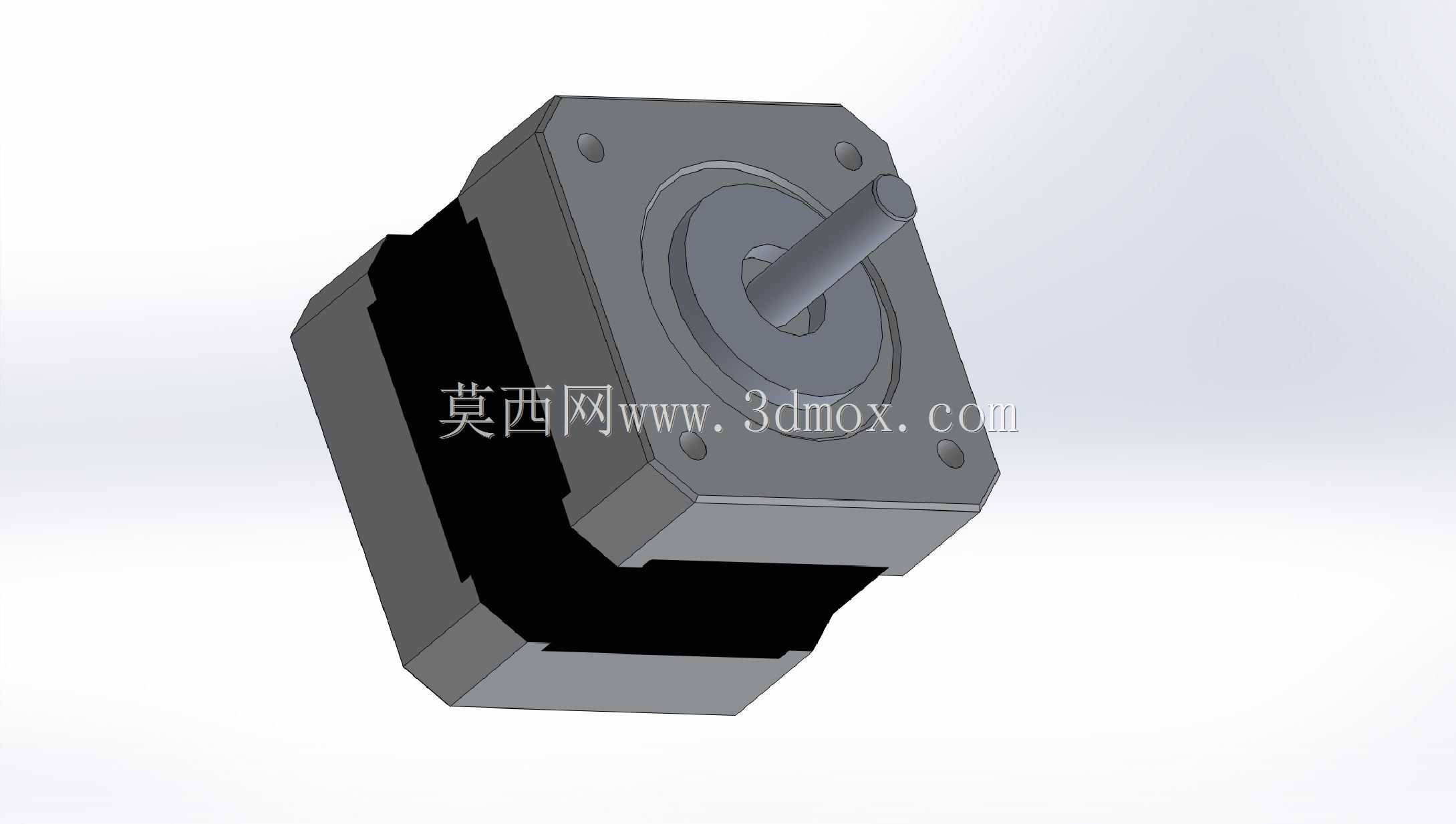

在桌面级自动化设备、小型数控加工装置、3D打印运动轴、实验室小型位移平台这类对安装空间有严格限制的场景里，42规格的步进电机一直是选型清单里的高频选项，这个对应NEMA17安装标准的步进电机，三维结构完全贴合实际量产产品的装配逻辑，从前端盖的安装孔位到后端的机身包覆结构，每一处尺寸都对应实际应用的安装边界。做结构设计的时候，最先要卡的就是安装法兰的尺寸，这款电机的法兰截面为42毫米见方，四个安装孔的中心距严格遵循NEMA17的标准规范，输出轴的直径、轴伸长度也和市面通用的同规格产品完全一致，不管是搭配同步轮、联轴器还是行星减速箱，都不需要额外做转接件的适配，能直接套用标准传动件的安装尺寸，减少非标设计的工作量。从功能特性上看，这类步进电机依靠脉冲信号控制角位移，开环控制状态下就能获得不错的定位精度，不需要额外加装反馈元件就能满足大部分低速大扭矩的传动需求，在低速运行区间的扭矩输出特性足够支撑小型负载的往复运动、精准位移，比如桌面点胶机的XYZ轴传动、小型雕刻机的进给运动、自动送料机构的短距离推送，用这个规格的电机刚好能匹配负载扭矩需求，不会出现选型过大浪费安装空间、成本过高的问题，也不会因为选型扭矩不足导致运行丢步、定位失准。设计这个三维结构的时候，没有做多余的异形结构，机身主体的方形截面刚好能适配常见的电机安装座、L型固定支架，机身长度39毫米的尺寸，在同规格电机里属于短机身款，适合Z轴这类对轴向安装尺寸有限制的场景，不会因为电机过长和设备其他结构产生干涉。前端盖的轴承位预留了标准轴承的安装空间，输出轴的台阶位置刚好能顶住轴承内圈，装配的时候不需要额外调整轴系的轴向间隙，定子和转子的间隙在模型里也做了符合实际工艺的预留，不会出现三维装配里的干涉问题，机身外侧的黑色包覆结构对应实际产品的塑封或者喷涂层，既不影响安装尺寸的表达，也还原了量产产品的外观特征。在实际设备选型过程中，很多刚入行的结构工程师容易忽略电机出线侧的空间预留，这个模型把机身尾部的结构也做了完整还原，设计安装结构的时候能直观看到尾部需要预留的接线空间，避免出现设备装配完之后电机线被挤压、弯折半径过小导致线材断裂的问题。另外安装孔的沉台深度也做了准确还原，选用对应长度的安装螺丝时，能直接通过模型测量螺丝拧入后的剩余空间，不会出现螺丝过长顶到电机内部绕组、螺丝过短固定强度不足的问题。这类小规格步进电机的应用场景里，经常会和线性模组、滑台搭配使用，模型的输出轴中心高和法兰端面的垂直度公差，在三维结构里也按照实际加工精度做了对应约束，装配到滑台的时候能直观模拟轴系的同轴度，提前发现设计里的不同轴问题，减少后期实物装配的调试工作量。不同于伺服电机的复杂结构，步进电机的结构相对简单，但每一处尺寸的偏差都会影响实际装配的适配性，这个模型把所有和安装、传动相关的尺寸都做了精准还原，不管是用来做设备的整体装配干涉检查，还是用来做非标安装支架的设计参考，都能直接调用，不需要再反复核对样本手册的尺寸参数，能大幅提升结构设计的效率。在做小型自动化设备的方案布局阶段，直接把这个电机模型调入装配体，就能快速排布各个传动部件的位置，确认电机和导轨、传动轮、加工工位之间的位置关系，避免方案阶段出现空间布局的硬伤，比如电机和设备外壳的间隙不足、输出轴和传动轮的配合长度不够这类常见的设计问题，都能在三维建模阶段提前排查出来。
