外啮合齿轮泵壳体基座结构设计

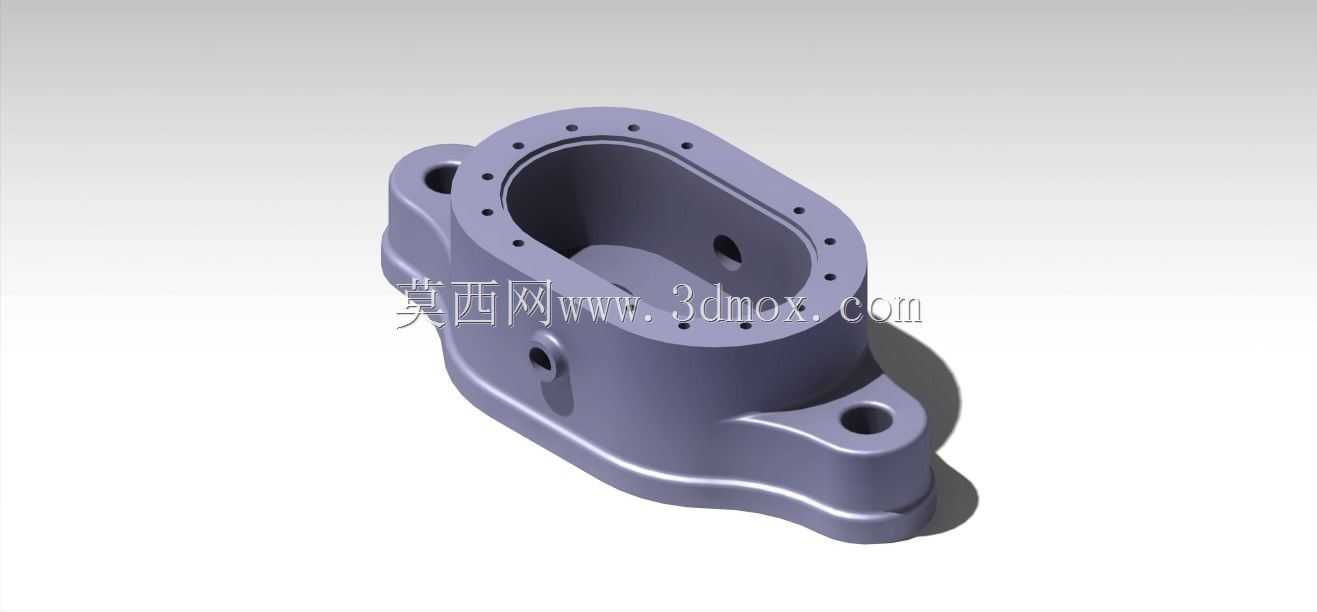

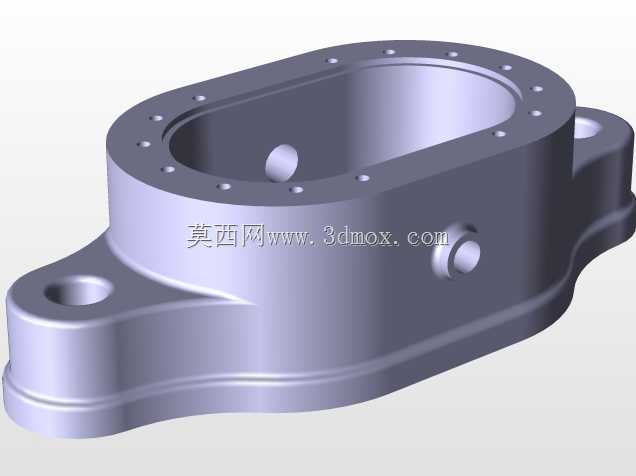

在液压传动系统的动力单元布局中，齿轮泵的基座壳体是整个泵组的核心承载构件，它不仅要容纳一对互相啮合的渐开线齿轮完成吸压油的容积变化过程，还要承担整个泵体与安装机架、驱动端电机或发动机的连接定位功能，同时需要承受泵工作过程中高低压油腔的压差载荷、齿轮啮合产生的径向力、以及设备运行时的振动冲击。从结构形态来看，该基座采用长圆形的型腔设计，刚好适配外啮合齿轮的回转轮廓，型腔内壁的加工精度直接决定了齿轮端面与侧板、齿轮齿顶与壳体内壁的配合间隙，这一间隙值通常控制在0.02-0.05mm区间，间隙过大会导致内泄漏量升高、容积效率下降，间隙过小则会在油温升高、零件热膨胀时出现齿轮刮壳的卡滞故障。基座上端面均匀分布的螺纹连接孔，用于安装泵盖与密封组件，孔位的位置度公差需要控制在0.02mm以内，保证泵盖压紧后密封面受力均匀，避免出现高压油从结合面渗漏的问题。基座两侧延伸出的带安装孔的耳座，是整个泵组的安装固定接口，安装孔的中心距尺寸需要匹配动力单元安装机架的预留孔位，耳座的厚度设计经过强度校核，能够承受泵额定压力下的倾覆力矩，避免运行过程中安装脚出现断裂变形。基座侧面预留的两个通油口接口，分别对应吸油腔与压油腔，接口的位置设计兼顾了油路布局的便利性，吸油口通径通常大于压油口通径，用来降低吸油阻力、避免泵出现吸空气蚀的问题。在设计思路上，该基座的型腔过渡区域全部采用圆角平滑过渡，避免应力集中，因为齿轮泵工作过程中压油腔的高压油会持续对壳体内壁施加交变载荷，直角过渡区域很容易在长期循环载荷下出现疲劳裂纹。壳体的壁厚设计根据额定工作压力做了匹配，高压区域的壁厚做了局部加厚处理，同时在壳体外部设置了加强筋结构，在不额外增加过多整体重量的前提下提升壳体的刚性，减少高压下的型腔变形量。从安装边界来看，该基座的轴向总长度、径向最大轮廓尺寸都适配常规小排量外啮合齿轮泵的安装尺寸链，与驱动端的轴伸配合位置预留了密封件安装槽，可以安装骨架油封防止油液从轴端泄漏，同时基座的定位止口尺寸与驱动端法兰的止口做了公差配合，保证齿轮轴与驱动轴的同轴度，避免轴系出现偏载导致的轴承过早磨损、轴封漏油等问题。在实际工况应用中，这类齿轮泵基座广泛用于机床液压系统、工程机械液压动力单元、农机液压系统、润滑系统的供油单元中，不同工况下对基座的材质要求有所区别，低压润滑系统中可以采用压铸铝合金材质降低重量、控制成本，中高压液压系统中则会采用铸铁或者铸钢材质来保证强度与刚性，满足高压下的承压需求。设计这类基座的时候，还需要考虑加工工艺性，型腔的加工可以采用专用镗刀一次成型，保证内壁的圆柱度与表面粗糙度，端面的密封面需要经过磨削加工，保证平面度要求，连接孔的加工采用钻模定位来保证位置精度，减少加工过程中的装夹次数，提升生产效率。另外，基座内部的流道设计做了平滑过渡，减少油液在壳体内的流动阻力，降低油液流动过程中的压力损失与温升，避免油液过早氧化变质，延长液压油的使用寿命。在高低压腔的隔离区域，设计了专门的密封槽安装密封条，阻断高低压腔之间的内泄漏通道，这一结构的尺寸精度直接影响泵的容积效率，是整个基座设计的关键尺寸之一。
