Soss208暗藏式十字暗装铰链结构

做柜体、暗门结构设计的工程师大多接触过外露合页的痛点：门板闭合后侧边外露的合页既破坏饰面整体性，在做无框隐形门、薄边柜体时还容易出现开合干涉，尤其是做木作饰面同色处理的项目，外露五金的缝隙很难做到和周边饰面齐平，而这款暗装式十字铰链就是针对这类场景开发的连接件。

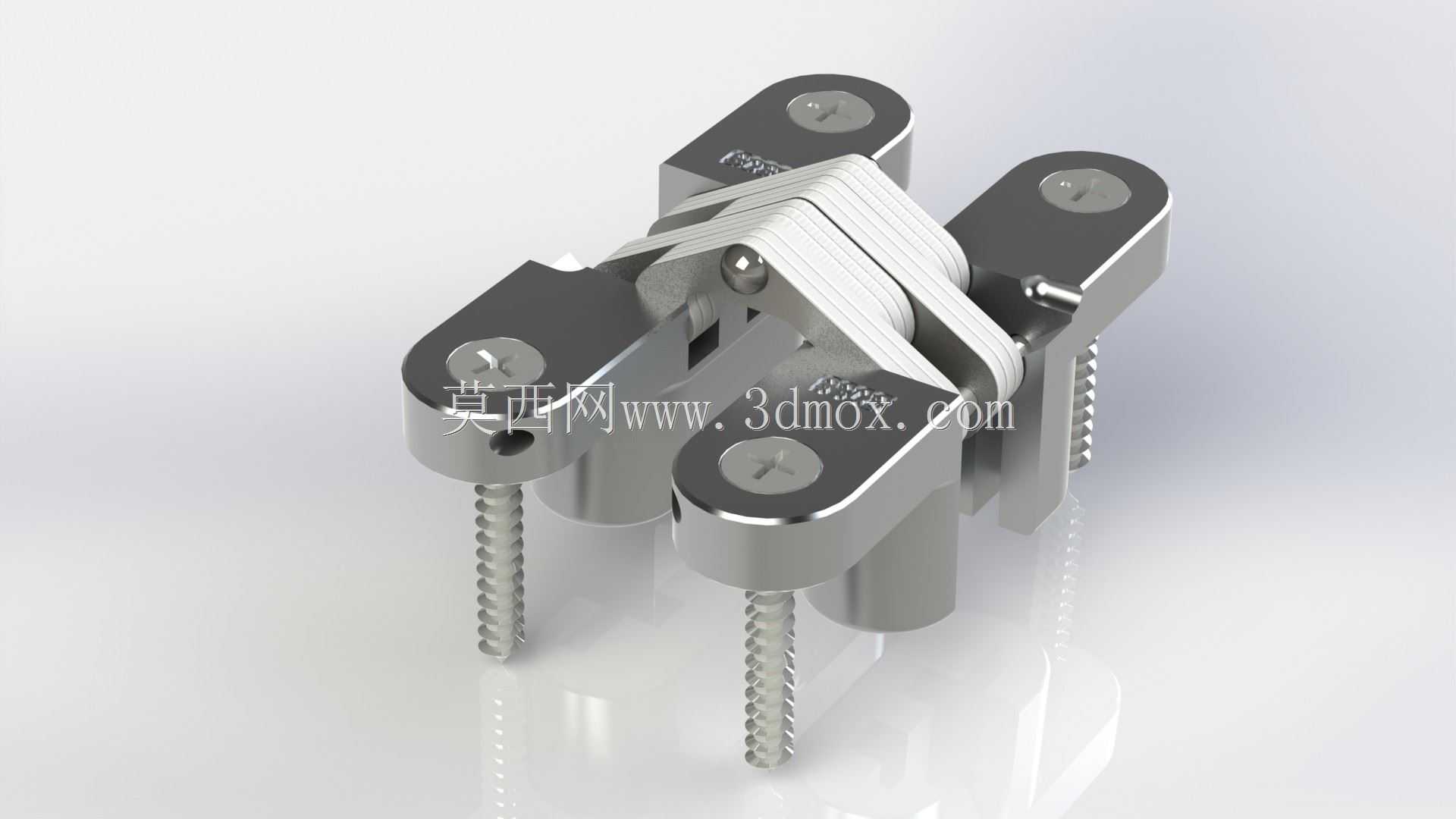

从实际安装边界来看，这款铰链采用完全嵌入门板与侧板的安装方式，不需要在门板外侧预留合页外露的安装位，两个带安装孔的固定翼分别嵌入预先在门板、侧板开出的嵌槽内，配套的自攻螺丝直接锁入基材内部，安装完成后门板闭合状态下从外侧完全看不到五金件，能实现门板和周边饰面的完全齐平，不管是做家装的隐形背景门、图书馆的密集柜暗格，还是高端家具的无外露五金柜体，都能满足外观整体性的要求。

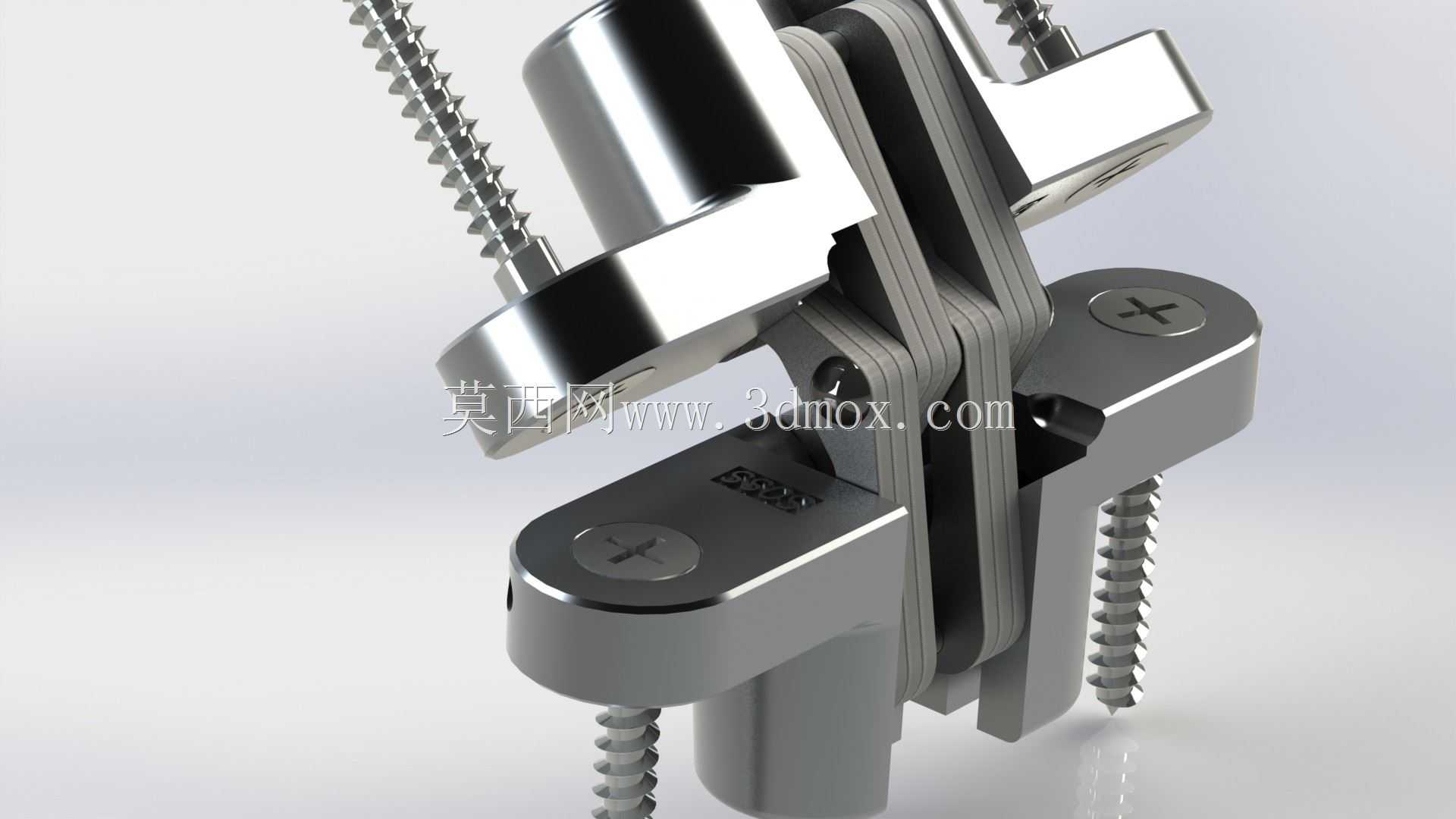

结构设计上，这款铰链采用多片叠层的交叉铰接结构，和普通单轴合页的转动逻辑不同，它的转动轴心是随开合角度动态偏移的，这种设计能让门板在开合过程中自动向内避让侧边的安装缝隙，不会出现普通合页开门时门板侧边蹭到框体的问题，哪怕是做18mm厚度的薄门板，也不需要额外铣出避让缺口就能实现180度范围内的顺畅开合。叠层的铰接片采用等距排列的销轴连接，每一片铰接片的受力均匀分散，不会出现普通合页长期使用后单片受力变形导致的门板下垂问题，固定翼上的沉头安装孔能让螺丝锁入后完全和翼面齐平，不会突出表面影响嵌装的贴合度。

在参数化设计层面，这款铰链的安装基准做了可调式的库特征处理，结构工程师在做装配设计时，不需要每次都重新绘制嵌槽轮廓，只需要调用对应的库特征，选定门板和侧板的安装面，输入对应的基材厚度、门板与侧板的预留缝隙值，就能自动生成匹配的嵌槽特征，嵌槽的深度、长宽尺寸会随输入的参数自动调整，还能在特征对话框里微调安装的前后、上下偏移量，适配不同公差的基材安装需求，能大幅减少重复绘图的工作量。

从实际使用的工况来看，这款铰链的铰接转动部位没有多余的外露缝隙，日常使用时灰尘、木屑很难进入铰接核心区域，长期开合的阻尼感保持稳定，不会像普通外露合页那样积灰后出现开合异响、卡顿的问题。固定翼的底面做了细微的防滑滚花纹理，锁入螺丝后能和嵌槽的底面紧密贴合，哪怕是密度板、颗粒板这类握钉力稍弱的基材，也能通过增大接触摩擦力减少长期使用后铰链松动的概率。

做结构选型时需要注意，这款铰链的嵌槽深度是固定匹配对应厚度的基材的，设计时要提前确认基材的厚度是否满足嵌装要求，不能在厚度小于铰链嵌装深度的薄板上使用，否则会出现嵌槽打穿基材的问题。安装时两个固定翼的嵌槽要保证同轴度，否则会出现开合卡滞，提前用库特征生成的安装定位线能有效避免这类安装误差，不需要现场反复调试对位。和普通明装合页相比，这种暗装铰链的承重是通过多片叠层铰接片分散传递的，单只铰链的承重能满足常规室内门、柜体门板的使用需求，门板高度超过2米时只需要在上下端各装一只，中间不需要额外加装合页，就能保证门板长期使用不下垂。

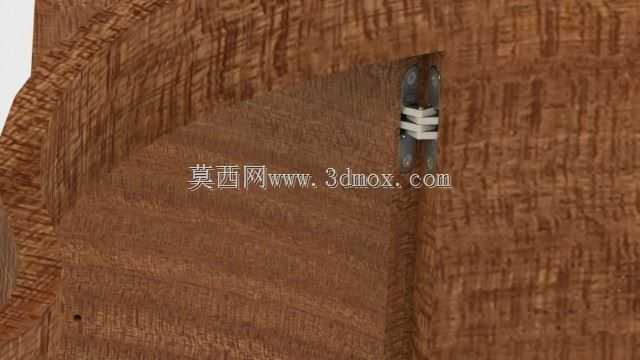

在做同色饰面的隐形门设计时，这款铰链的完全暗藏特性能让门板外侧的饰面完全连续，不需要在合页位置断开饰面，不管是做木饰面、岩板还是硬包饰面的隐形门，都能实现外观上的完全隐形，不会因为五金外露破坏整体的视觉效果。铰接部位的叠片之间预留了微小的旷量，能适配基材因温湿度变化产生的微小胀缩，不会因为基材变形导致开合卡滞，这一点在做实木柜体、实木门的设计时尤为重要，普通单轴合页在实木基材胀缩时很容易出现开合蹭边的问题，这种动态轴心的铰链能自动适配微小的形变，保证开合顺畅。
