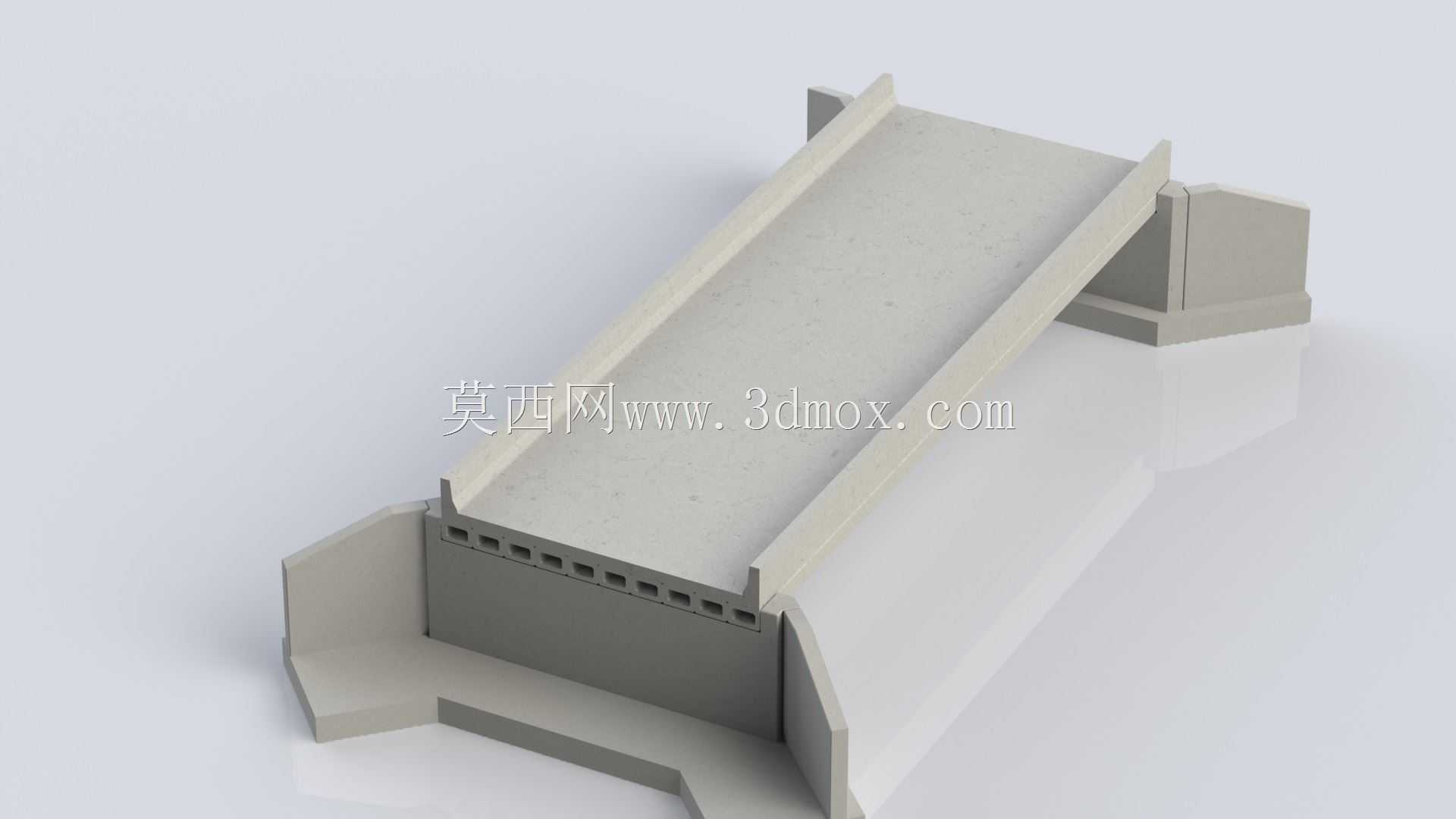

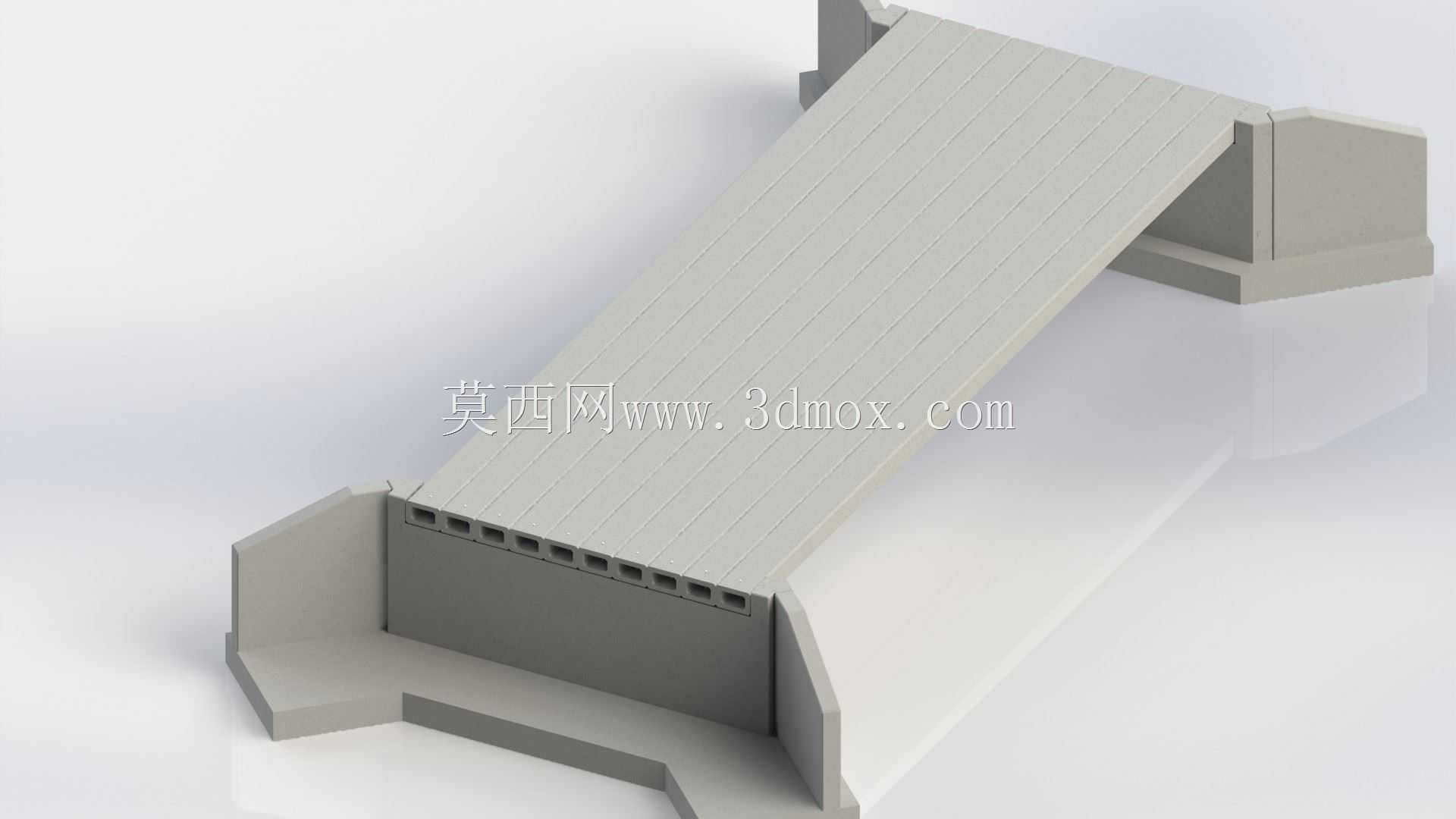

80英尺混凝土箱梁桥完整结构设计

这套三维结构完整还原了80英尺跨径混凝土箱梁桥的全构造细节，可直接用于市政交通、公路工程领域的桥梁方案校核、施工交底模拟、结构受力预演等场景，也能作为预制梁场模板设计、桥梁附属结构选型的参考依据，覆盖从初步方案演示到施工工序模拟的多环节应用需求。从实际工程用途来看，该结构完整呈现了简支箱梁桥的传力路径：上部桥面荷载通过桥面板传递至两侧箱梁腹板，再经由端横梁传导至下部桥台支座，最终将荷载传递至地基，完全匹配中小跨径公路桥梁跨越溪流、小型沟谷的实际使用需求，可满足单幅小型车道的通行承载要求。结构功能层面，模型完整还原了所有混凝土受力构件的配筋构造，没有省略任何受力关键部位：箱梁内部的空心减重腔、腹板上的预应力孔道排布、桥面铺装层的分层构造、两侧护墙的防撞轮廓、桥台与梁体衔接的伸缩缝预留位置、翼缘板的挑出长度都做了1:1的写实还原，甚至连浇筑混凝土时的模板支设边界都做了对应呈现，能直观看到墙模与梁体的贴合位置、模板的支撑受力点，方便施工人员理解支模逻辑。设计思路上完全遵循现行公路桥涵设计规范的要求，首先确定80英尺的跨径边界，对应跨越宽度约24米的小型障碍，梁体高度按照跨径1/16的常规取值设定，保证梁体自重与抗弯承载力的平衡；箱梁采用单箱单室截面，两侧挑出的翼缘板作为人行道或者防撞护栏的安装基础，腹板厚度按照抗剪要求渐变，靠近支座位置适当加厚以应对端部剪应力集中；桥台采用重力式桥台设计，台身与梁端预留足够的伸缩缝安装间隙，台帽位置预留支座安装槽，保证梁体的温度变形、收缩徐变有足够的释放空间；所有钢筋的排布都符合保护层厚度要求，主筋沿梁体纵向通长布置，箍筋按照抗剪间距排布，翼缘板、护墙内的构造钢筋也完整呈现，避免出现应力裂缝。外形尺寸与安装边界方面，梁体总长度对应80英尺跨径加上两端伸入桥台的支撑长度，梁体宽度满足单幅车道加两侧护墙的通行宽度要求，梁底与桥台支撑面的接触位置做了找平层的预留，两侧翼缘板边缘与桥台锥坡的衔接位置做了顺坡处理，保证路基与桥面的平顺过渡；护墙高度按照防撞等级要求设定，墙身预留排水孔位置，避免桥面积水渗入梁体混凝土；箱梁端部的封端构造完整，预留了预应力张拉后的锚具封堵空间，模板的支设边界完全匹配混凝土构件的外形，侧模、端模、内模的拆分位置都符合现浇或者预制梁的施工工艺要求，内模的拆除空间也做了对应预留，不会出现施工时模板无法取出的问题。从工程应用的实际价值来看，这套结构模型能帮助结构设计人员快速校核箱梁截面的尺寸合理性，检查各构件之间的衔接是否存在干涉，比如护墙与桥面铺装的搭接位置、伸缩缝的安装空间是否足够、支座安装位置是否与桥台钢筋冲突；对于施工人员来说，能直观理解梁体的钢筋排布逻辑，明确浇筑顺序，避免出现钢筋漏放、保护层厚度不足的问题；也可以用于BIM施工模拟，将模型导入施工管理软件，模拟模板支设、钢筋绑扎、混凝土浇筑、预应力张拉的全工序流程，提前预判施工中可能出现的碰撞问题，减少现场返工。整个结构没有做无意义的简化，所有涉及受力、施工、安装的细节都完整保留，混凝土总方量、结构总自重的参数都与实际工程取值匹配，能真实反映该类箱梁桥的实际构造特点，不管是用于教学演示、方案汇报还是施工模拟，都能提供足够的细节支撑，不需要再额外补充构造细节。
