传统抽绳式木质陀螺玩具三维结构设计

这款抽绳式陀螺的结构设计，最初是面向民俗玩具量产开发的需求做的三维建模，在做结构拆解的时候，首先要考虑的是实际使用中抽绳缠绕的摩擦力匹配，还有旋转过程中的动平衡调校。从应用场景来看，这类陀螺既可以作为民俗文化体验活动的道具，也能作为儿童休闲玩具投入量产，部分文创场景里还会做表面纹饰定制，作为地域文化周边产品推出。

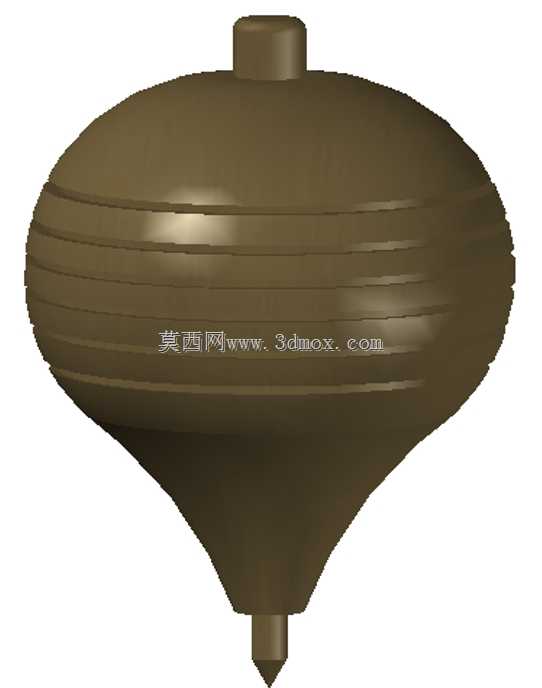

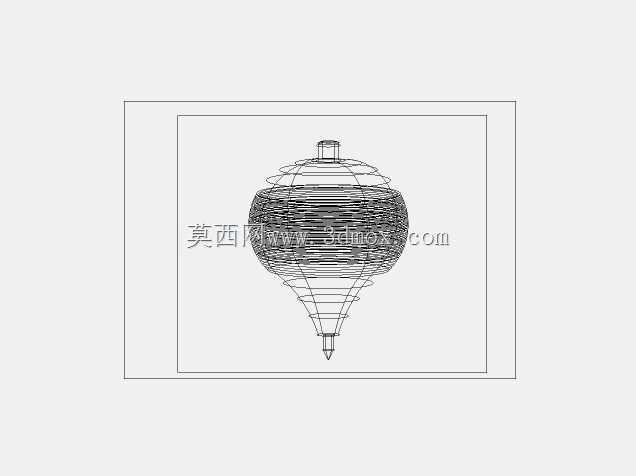

从功能特性上拆解，整个陀螺采用上宽下窄的回转体结构，上部的圆盘区域做了多道环形凹槽，这些凹槽不是单纯的装饰结构，核心作用是给抽绳提供缠绕的附着位点，避免抽绳在发力抽拉的时候出现打滑卸力的问题，每道凹槽的深度控制在1.5毫米左右，宽度3毫米，既不会因为槽过深影响整体结构强度，也能保证棉绳、尼龙绳这类常用抽绳能卡入槽内，传递足够的旋转力矩。顶部的圆柱形凸台是手持定位结构，在缠绕抽绳的时候，使用者可以手指捏住这个凸台固定陀螺位置，凸台的直径做了12毫米的尺寸设计，适配多数成年人的指腹捏持力度，边缘做了R1的圆角处理，避免长时间把玩的时候硌手。下部的锥状收窄结构是旋转支撑段，最底端的金属支脚是易损替换件，建模的时候做了嵌入式的装配结构，支脚插入锥体内的深度是8毫米，采用过盈配合固定，当支脚因为长时间和地面摩擦磨损后，可以直接拔出更换，不需要整体报废陀螺主体，降低使用成本。

设计思路上，整个回转体的质心严格控制在中心轴线上，在三维建模阶段就做了质量属性评估，将整体质心调整到距离底部支脚端点1/3总高度的位置，这个位置的质心设置能保证陀螺在获得初始旋转力矩后，拥有更长的自转稳定时间，不会因为质心偏高出现刚启动就歪斜倾倒的问题。外形尺寸方面，整体最大直径是80毫米，总高度是72毫米，这个尺寸边界是经过多轮实物测试确定的：如果直径过大，整体重量会提升，抽拉的时候需要更大的发力力度，不适合低龄儿童使用；如果直径过小，旋转过程中的转动惯量不足，自转时间会大幅缩短，把玩体验下降。安装边界上，底部支脚的端面做了R0.5的球面处理，和地面的接触面积控制在1平方毫米左右，既减少旋转过程中的摩擦阻力，也能避免支脚过于尖锐造成的安全隐患，符合玩具安全的相关设计规范。

在结构细节处理上，上部圆盘的环形槽之间的筋条厚度做了等厚设计，每根筋条厚度2毫米，保证注塑或者实木车削加工的时候，不会出现壁厚不均导致的变形问题，如果是采用木质材料加工，这个筋条厚度也能避免车削过程中出现崩边的情况。锥面的过渡曲线采用了圆弧过渡，没有生硬的折角，一方面是减少旋转过程中的空气阻力，提升自转时长，另一方面也能避免尖锐折角在把玩过程中造成磕碰划伤。整个模型的所有回转面都和中心主轴保持严格的同轴度公差，在建模阶段就将同轴度公差控制在0.05毫米以内，避免因为同轴度偏差导致旋转时出现偏心晃动的问题。实际生产中，这个结构既可以采用实木车削工艺制作，也可以采用注塑工艺批量生产，不同工艺对应的壁厚调整在三维模型里都做了预留的参数化修改接口，只需要调整对应特征的尺寸参数，就能快速适配不同材料的生产需求，不需要重新搭建整体模型结构。针对户外使用的场景，模型的外表面做了圆弧过渡的无死角设计，后期做表面喷涂或者木蜡油涂装的时候，不会出现积液的死角，能提升表面处理的效率和成品外观一致性。
