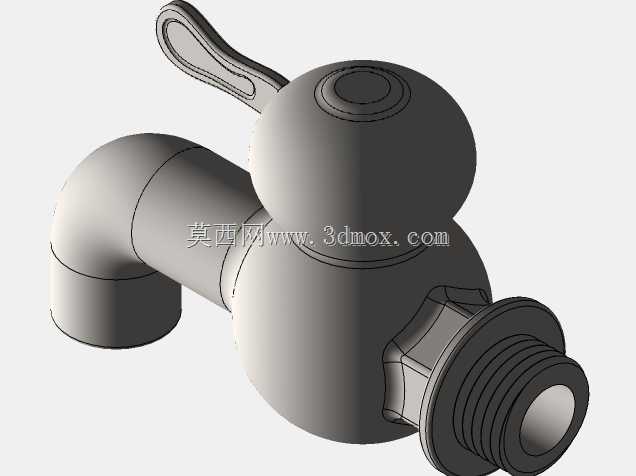

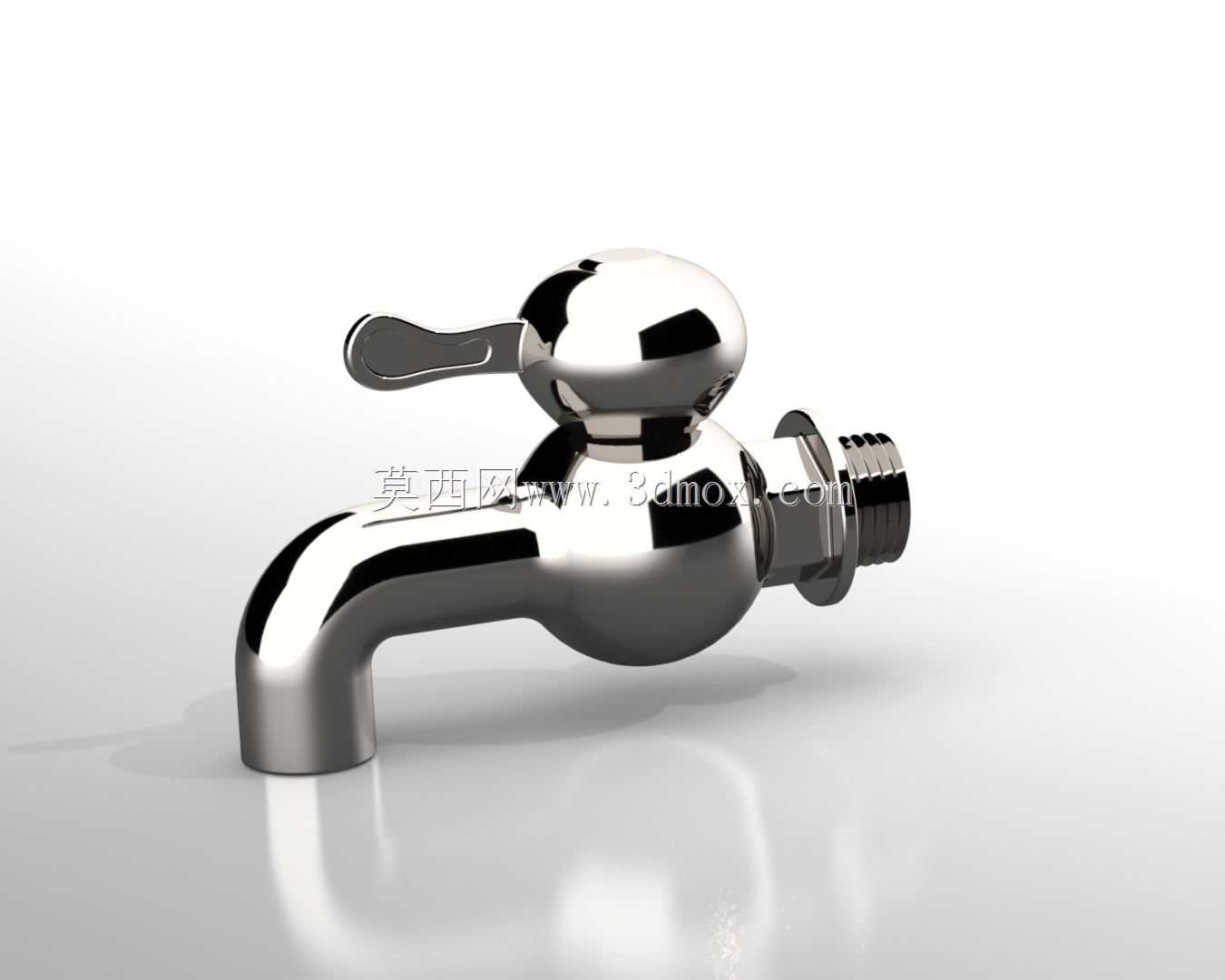

镀铬快开式家用冷水嘴三维结构设计

日常民用给排水场景里，这类旋启式快开水龙头是终端取水最常用的部件，多装在家庭阳台、公共卫生间、户外临时取水点、老旧小区入户支管终端，承担冷水通断控制的核心功能，相比传统旋转多圈的截止式水嘴，90度扳把的操作逻辑能快速实现水路全开或全关，日常使用时不用反复旋转手轮，沾湿手或者带薄手套操作也能顺利完成开关动作，适配多数非恒温供水的普通取水场景。从结构设计逻辑来看，整个水嘴采用一体化铸造的黄铜基体做流道核心，外表面做抛光镀铬处理，一方面是提升外观的光洁度，日常沾附水渍、油污后用抹布就能快速擦拭干净，不容易残留水垢污渍，另一方面镀铬层能隔绝基体和空气、水体的直接接触，避免长期使用出现铜锈析出、基体腐蚀的问题，延长部件的实际使用寿命。阀体的进水端采用标准外螺纹结构，匹配家装常用的4分管路接口，安装时不需要额外做转接头适配，直接在螺纹段缠绕生料带就能和墙面预埋的内丝接头锁紧，密封可靠性足够应对常规0.1-0.6MPa的市政供水压力，不会出现接口渗漏的问题。出水端做了平缓下弯的流道设计，水流从阀腔流出后顺着弯曲的管壁导向斜下方出水，不会因为流道直角转折产生紊流喷溅，日常接水时水流束集中，不会顺着阀体外壁往下淌水浸湿台面。上部的控制手柄做了符合人体操作习惯的弧形造型，手柄和阀芯的连接部位做了限位结构，扳动到水平位置时阀芯完全闭合截断水路，扳动到垂直向上位置时阀芯完全打开，流道通径达到最大化，水流阻力小，全开状态下的出水流量能满足日常接水、冲洗的需求，不会因为通径过小导致出水太慢。阀芯部位采用陶瓷密封片结构，相比传统的橡胶密封结构，陶瓷片的耐磨性能更好，长期频繁开关也不会出现密封面磨损导致的滴漏问题，正常使用场景下的开关寿命能达到数十万次，不需要频繁更换密封配件。整个阀体的外形轮廓做了圆弧过渡处理，没有尖锐的棱角凸起，日常使用时磕碰不会划伤肢体，外露的螺纹连接部位做了加厚处理，安装时用扳手锁紧不容易出现螺纹滑牙、阀体开裂的问题。从安装边界尺寸来看，进水端螺纹轴线到出水嘴最下端的垂直距离预留了足够的接水空间，常规口径的水桶、水盆都能直接放在出水嘴下方接水，不需要额外倾斜容器；阀体突出墙面的水平距离控制在合理范围，不会因为突出太多导致日常走动磕碰，也不会因为突出太少导致水流贴墙流淌。设计过程中还考虑了防冻需求，阀体的壁厚做了均匀化处理，低温环境下即使阀内存水结冰，均匀的壁厚能分散冰胀应力，降低阀体被冻裂的风险；阀腔内部的流道做了顺滑过渡，没有多余的凹槽死角，长期通水不容易滞留杂质，减少水垢堆积堵塞流道的概率。这类水嘴的结构没有复杂的附加功能，核心就是可靠的通断控制和稳定的密封性能，设计时优先保障结构强度和密封可靠性，所有配合尺寸都遵循民用给排水配件的通用标准，能直接替换同规格的老旧损坏水嘴，不需要改动原有管路结构，维修替换的成本很低。在建模过程中，需要重点关注阀芯安装位的同轴度公差，要是同轴度偏差太大，会导致陶瓷密封片贴合不严密，出现关闭状态下滴漏的问题；阀体流道的内壁粗糙度要控制在合理范围，太粗糙会增大水流阻力，也容易挂留杂质；外表面的镀铬层厚度要满足防腐要求，太薄的话长期使用会出现镀层脱落、基体锈蚀的问题。另外手柄和阀芯的连接部位要做防松设计，避免长期扳动导致手柄松动脱落，影响正常使用。
