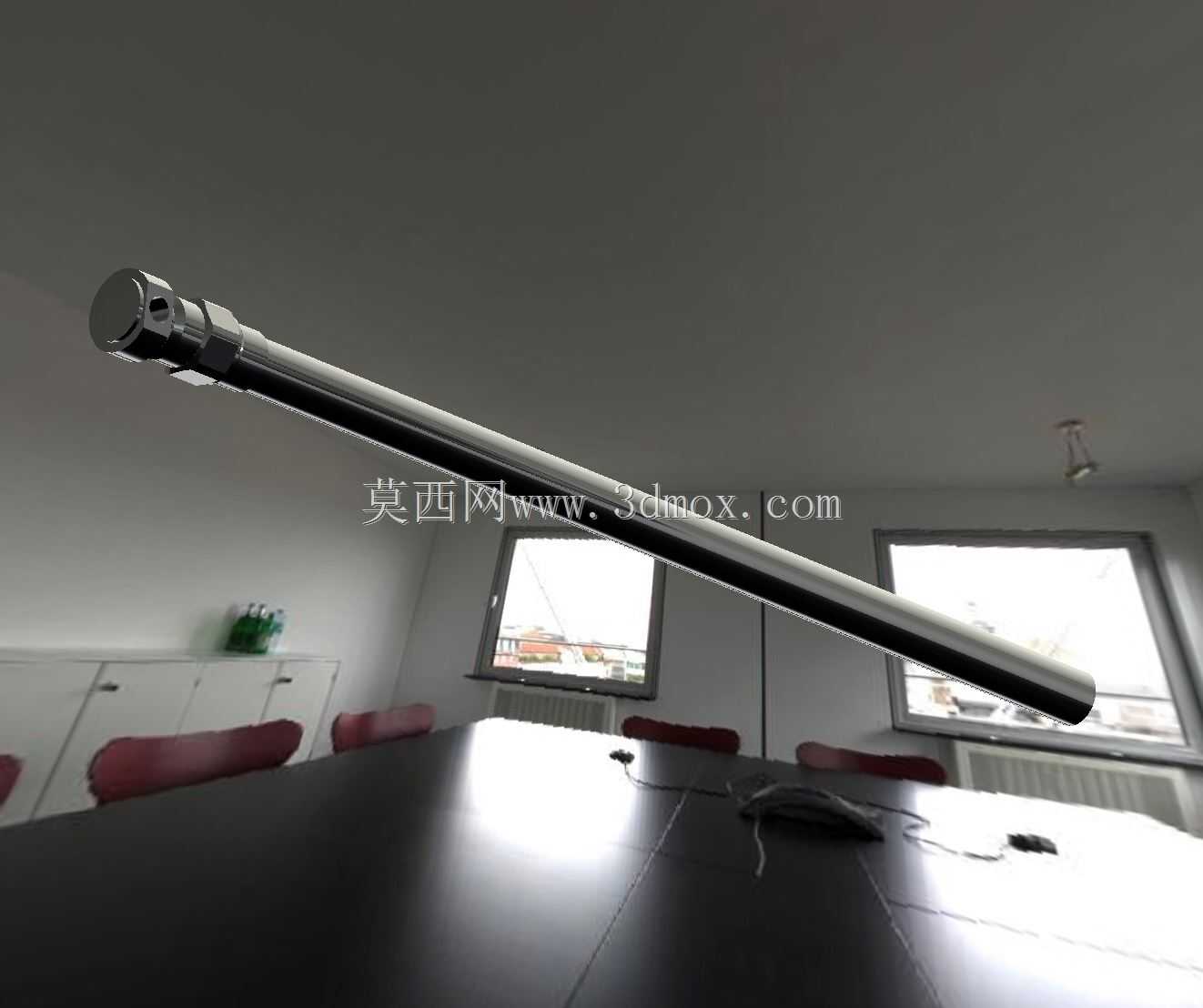

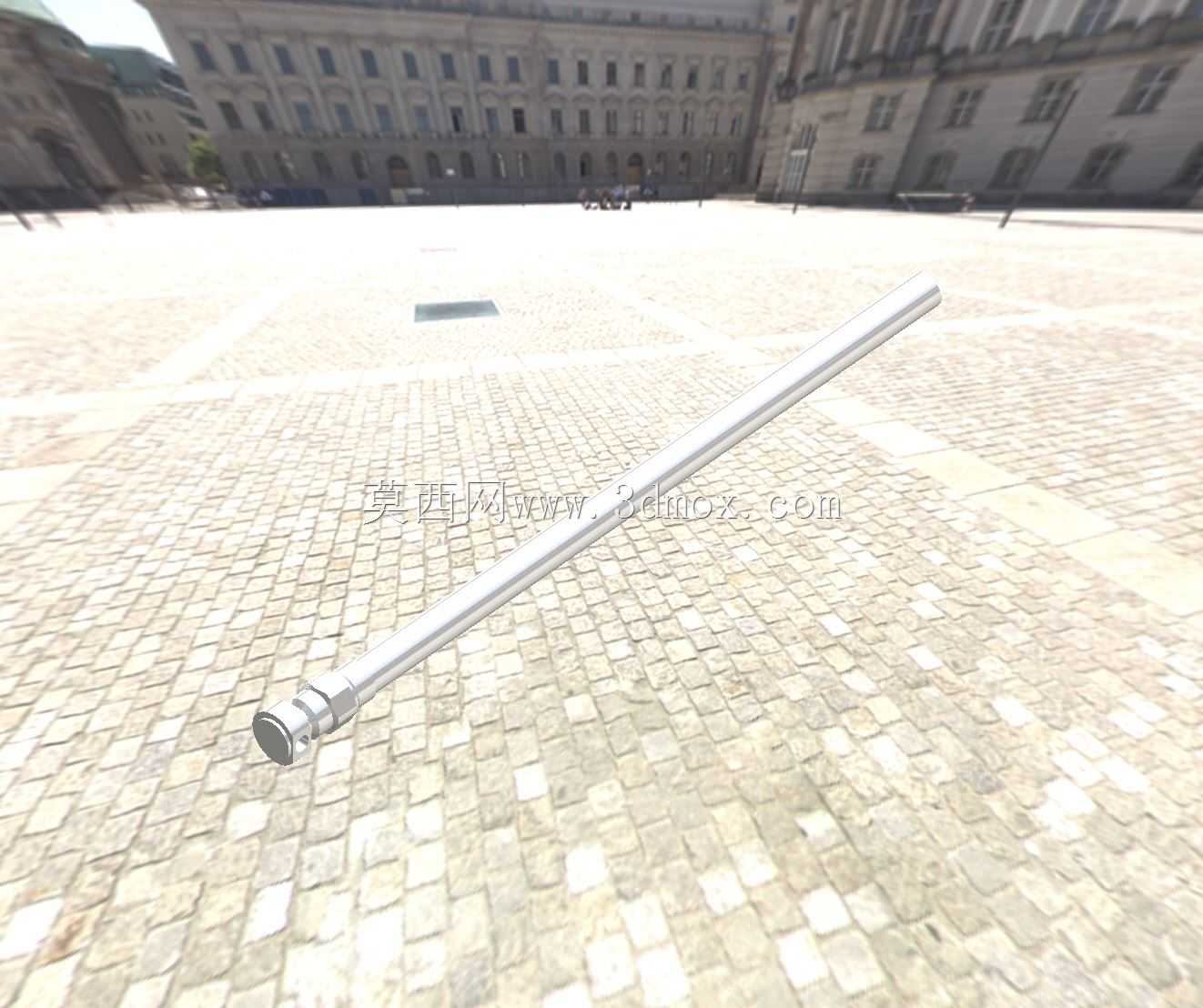

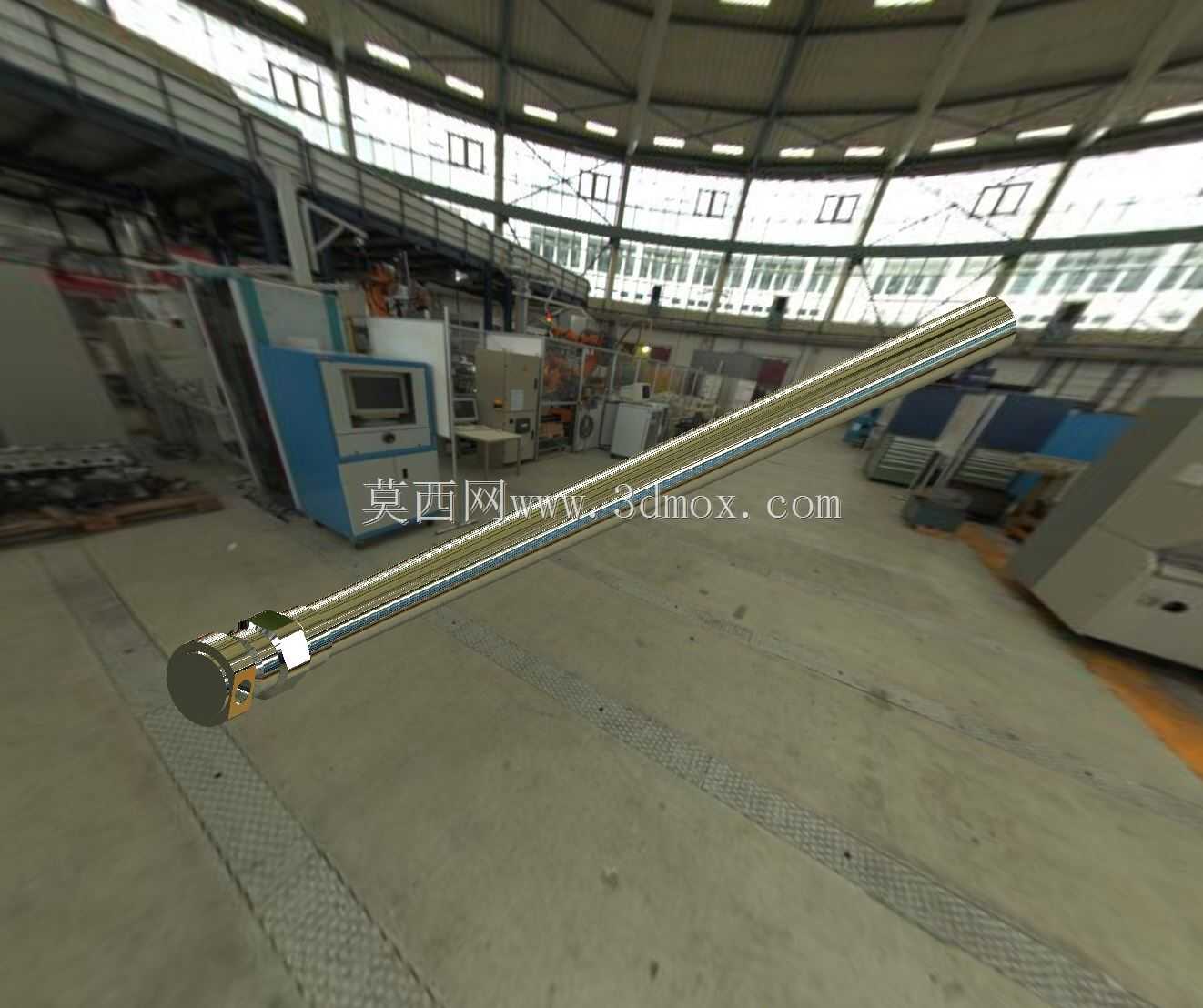

电容式液位测量探头敏感部件结构

在化工储罐液位连续监测、食品加工料仓液位管控、水处理池体液位超限报警这类工业场景里，电容式液位探头的敏感段是决定检测精度的核心结构，很多现场出现的液位跳变、零点漂移问题，追根溯源都和敏感段的结构设计、安装匹配度直接相关。做这个部件的三维结构时，最先要捋清楚的是现场安装的边界约束：通常这类探头会从储罐顶部预留的安装法兰孔垂直插入，探杆的有效敏感长度需要匹配储罐的实际液位量程，探杆外径要适配安装口的密封件尺寸，避免安装后出现介质渗漏或者探杆晃动的问题。从功能实现逻辑来说，这个敏感部件依靠探杆与储罐壁之间形成的电容值变化来判定液位高度，当绝缘外覆的探杆接触到不同介电常数的介质时，两极间的电容值会随介质浸没高度线性变化，后端电路采集这个变化量就能换算出实时液位数值。设计探杆主体的时候，要优先保证杆体的直线度，长径比较大的细长杆如果直线度公差控制不好，插入储罐后容易出现杆体倾斜，导致和罐壁的间距不一致，直接造成电容检测值的非线性误差，通常杆体全长的直线度公差要控制在千分之一以内，才能保证全量程段的检测线性度。探杆端部的连接结构是和后端变送电路壳体衔接的部位，这里要做同轴定位结构，保证探杆内极和后端电路的信号输出端可靠导通，同时衔接处要做密封台阶，匹配O型圈实现径向密封，避免罐内的气态介质或者冷凝液渗入电路仓造成电路短路。探杆的外覆绝缘层厚度要保持均匀，绝缘层的材质需要根据现场被测介质的特性选型，比如测普通水基介质可以用聚四氟乙烯外覆，测腐蚀性酸碱介质就要选用耐腐性能更好的氟塑料材质，而且绝缘层要和内金属杆紧密贴合，不能出现气泡或者分层，否则会造成局部电容值异常，出现液位检测的虚假信号。在实际安装场景里，还要考虑探杆的安装深度不能触碰罐底，通常探杆下端和罐底要预留至少50mm的安全距离，避免罐底沉积的杂质长期包裹探杆端部，造成低位检测的零点偏移；如果是在有搅拌装置的储罐内使用，还要在探杆外部加装防护套管，避免搅拌产生的介质流冲击探杆造成长期晃动疲劳，同时也能防止大颗粒物料撞击损伤探杆外覆的绝缘层。从结构细节来看，探杆的金属内极通常选用304或者316L不锈钢材质，兼顾导电性能和介质耐腐性，杆体表面要做光滑抛光处理，减少介质挂壁的可能，因为如果有粘稠介质长期附着在探杆表面，会形成固定的附加电容，导致检测值长期偏高，很难通过常规的零点校准消除。另外在做结构建模的时候，要注意敏感段和非敏感段的分界位置，非敏感段通常是靠近安装法兰的部分，这部分要做屏蔽层处理，避免法兰附近的安装结构、罐顶的金属构件对电容检测造成干扰，屏蔽层要和后端电路的接地端可靠连接，把外部的杂散电容干扰屏蔽掉，保证只有探杆有效敏感段的电容变化被采集到。很多现场运维人员容易忽略的是探杆的安装同轴度，如果安装后探杆和罐壁的距离偏差过大，比如一侧离罐壁过近另一侧距离过远，会导致电容值随液位变化的斜率出现偏差，直接造成全量程的检测误差，所以在安装结构设计时，法兰和探杆的连接位置要做定位止口，保证探杆和法兰端面垂直，安装后探杆处于储罐的居中位置。对于不同介电常数的被测介质，探杆的敏感长度设计也有区别，测低介电常数的油类介质时，相同量程下需要的探杆直径会稍大，来保证足够的电容变化量，提升检测分辨率；测高介电常数的水基介质时，探杆直径可以适当缩小，兼顾安装便利性和检测灵敏度。
