电容式液位测量探头电子部结构设计

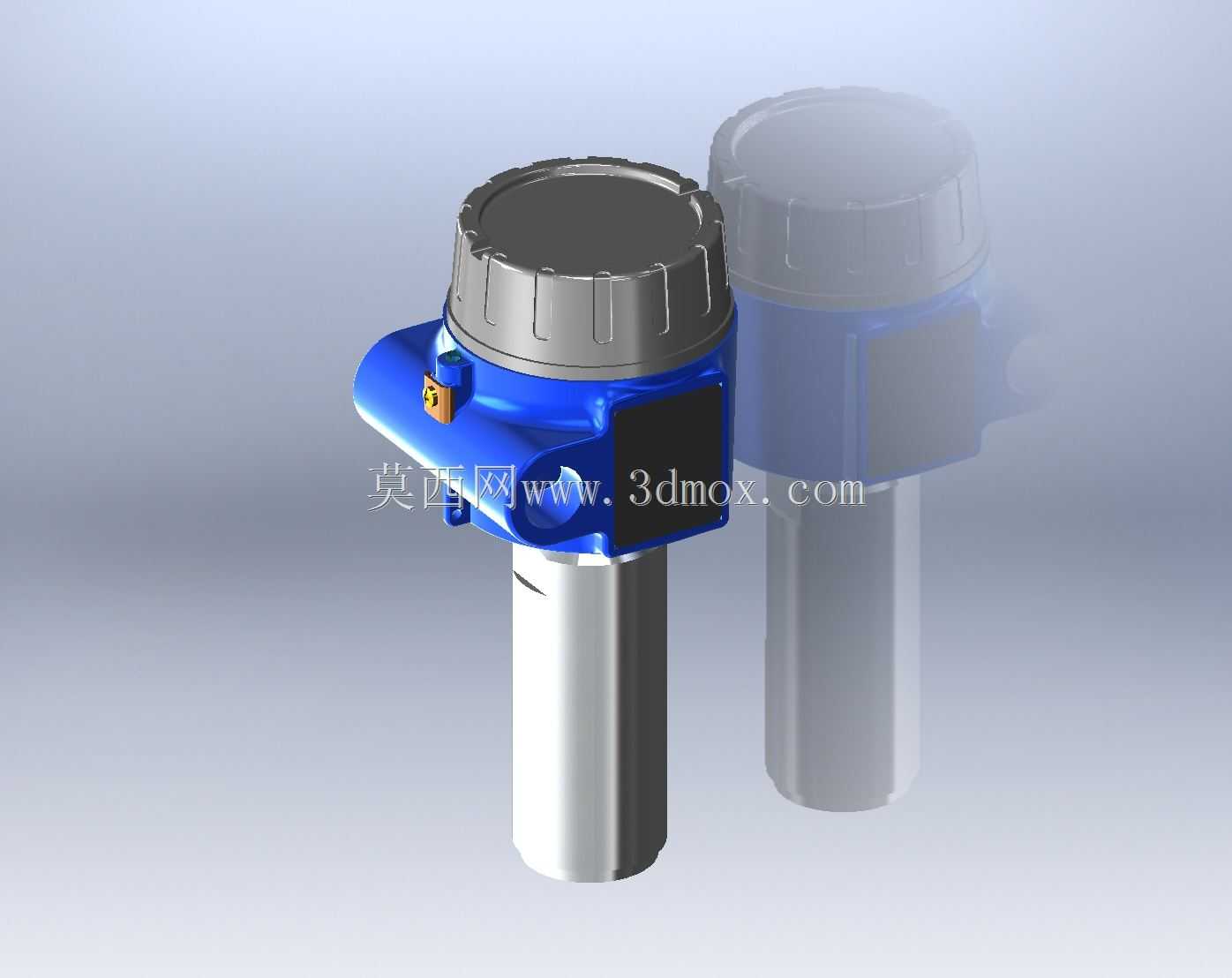

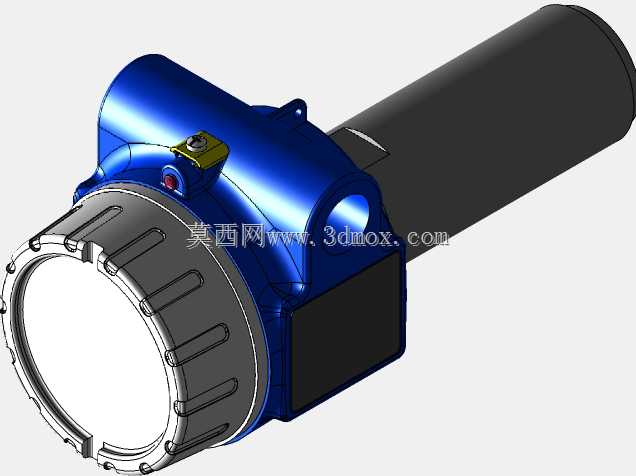

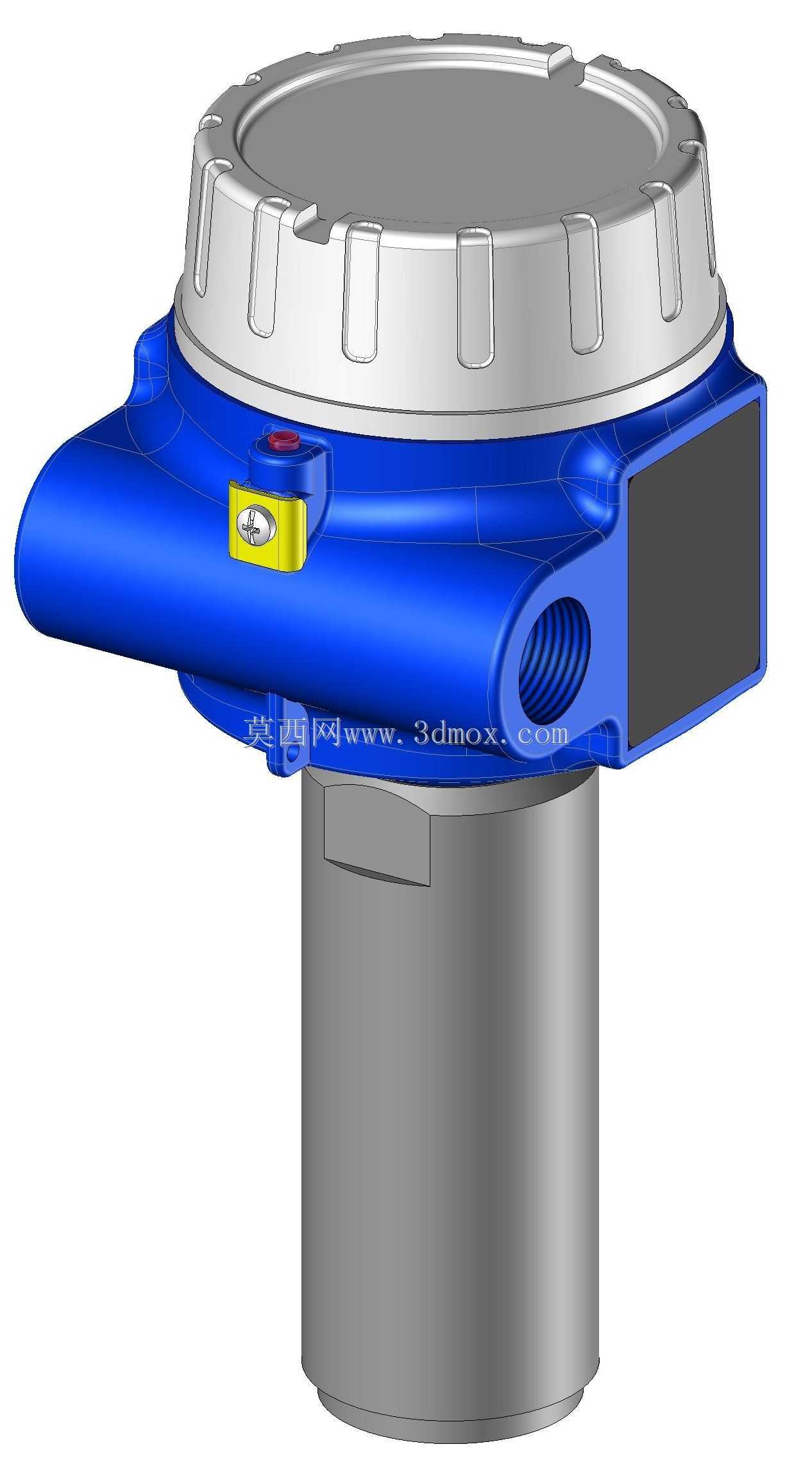

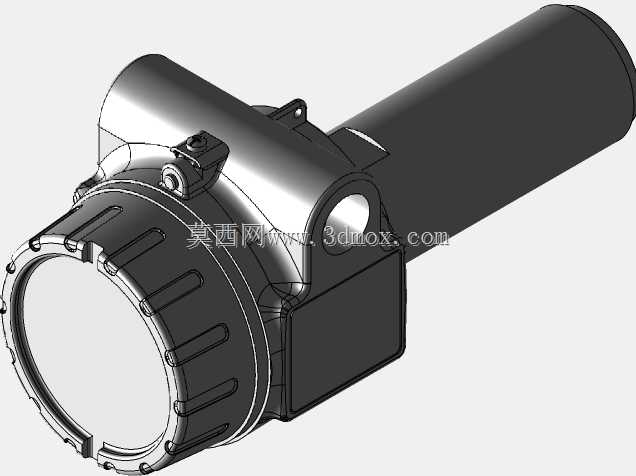

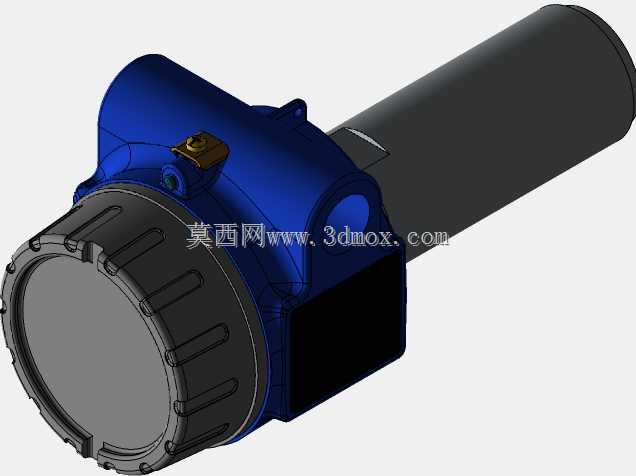

在化工储罐液位连续监测、食品加工料位管控、水处理池体液位采集这类工业现场场景里，电容式液位探头的电子处理部分，是决定整套检测系统稳定性的核心组件，区别于纯机械的探极结构，这部分承担信号采集、转换、运算输出的全部功能，直接决定现场液位数据的采集精度与抗干扰能力。从结构设计逻辑来看，这个电子单元采用上置式安装布局，整体分为顶部接线腔、中部电子处理腔、下部探极连接段三个功能区段，顶部的旋盖式密封结构做了多道环形密封槽设计，适配户外露天安装、罐区喷淋清洗这类高湿多尘的工况，旋盖表面做了滚花防滑处理，现场运维人员无需专用工具即可开盖完成接线调试，盖体内部预留了接线端子排的安装空间，可兼容两线制4-20mA输出、RS485通讯输出两种主流接线方式，接线腔与中部电子处理腔之间做了密封隔离结构，避免现场接线时凝露、线缆带水渗入核心电路板区域造成电路故障。中部的蓝色壳体采用压铸铝合金材质做表面喷塑处理，既满足工业现场的防爆强度要求，也能耐受常见化工介质的腐蚀，壳体侧面预留了数显窗口的安装位，可直接插接现场显示模块，无需额外加装外置显示仪表，窗口周边做了凸起的防护檐，避免现场磕碰损坏显示面板，侧面的调试按键做了内嵌式防水设计，配合硅胶密封帽，可在不打开壳体的情况下完成零点、量程的现场校准。下部的探极连接段采用同轴圆柱结构，与探极杆的连接做了同轴度定位设计，保证探极与电子单元的信号连接同轴度偏差控制在0.1mm以内，避免因安装偏心造成电容信号的基线漂移，连接部位的密封采用氟橡胶O型圈，耐受-40℃到85℃的工作温度区间，适配绝大多数常温常压的液位检测工况。从安装边界来看，这个电子单元的最大径向尺寸不超过110mm，顶部接线腔的高度预留了足够的线缆弯曲空间，安装时仅需在储罐顶部预留适配的安装螺纹孔即可完成固定，无需额外制作安装支架，整体重量控制在1.2kg以内，单人即可完成现场安装作业。设计过程中重点考量了工业现场的电磁兼容问题，电子腔内部做了金属屏蔽层结构，将核心信号处理电路完全包裹，可有效规避现场变频设备、高压输电线路产生的电磁干扰，避免液位数据出现跳变、漂移的问题；电路部分的供电采用宽电压设计，可兼容12-36V直流供电，适配绝大多数工业现场的供电系统，无需额外配置稳压电源模块。在实际工况应用中，这个电子单元可适配不同长度的探极结构，通过内部参数校准即可匹配0.5m到10m不等的液位测量量程，无需更换硬件电路，对于现场不同高度的储罐，仅需更换对应长度的探极即可完成整套探头的适配，大幅降低了备件库存的压力。结构上的散热设计也做了针对性优化，壳体与内部电路板的发热元件之间预留了导热胶填充间隙，可将电路工作产生的热量快速传导到铝合金壳体上散出，保证在夏季高温露天工况下，电路核心元件的工作温度始终控制在额定范围内，避免高温造成的元件参数漂移、使用寿命缩短问题。接线腔的进线口采用防爆电缆格兰头适配结构，可兼容直径6-12mm的现场仪表电缆，保证安装后的密封性能与防爆性能满足工业现场的安全规范要求，整个电子单元的防护等级可达IP67，短时间浸水、喷淋冲洗都不会造成内部电路进水损坏，适合在户外罐区、半露天生产装置这类无防护的安装场景使用。
