带挂孔圆形购物代币挂饰结构设计

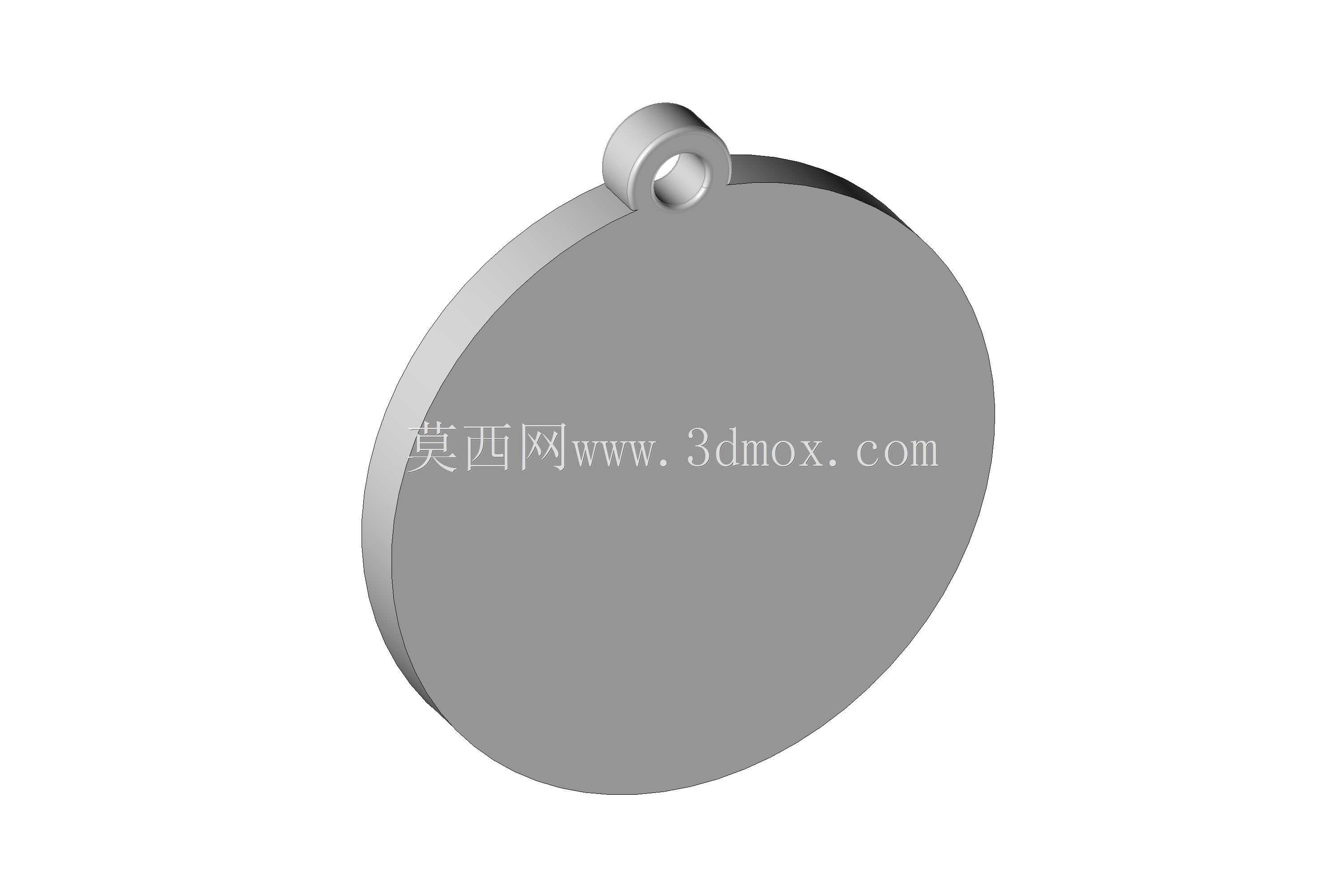

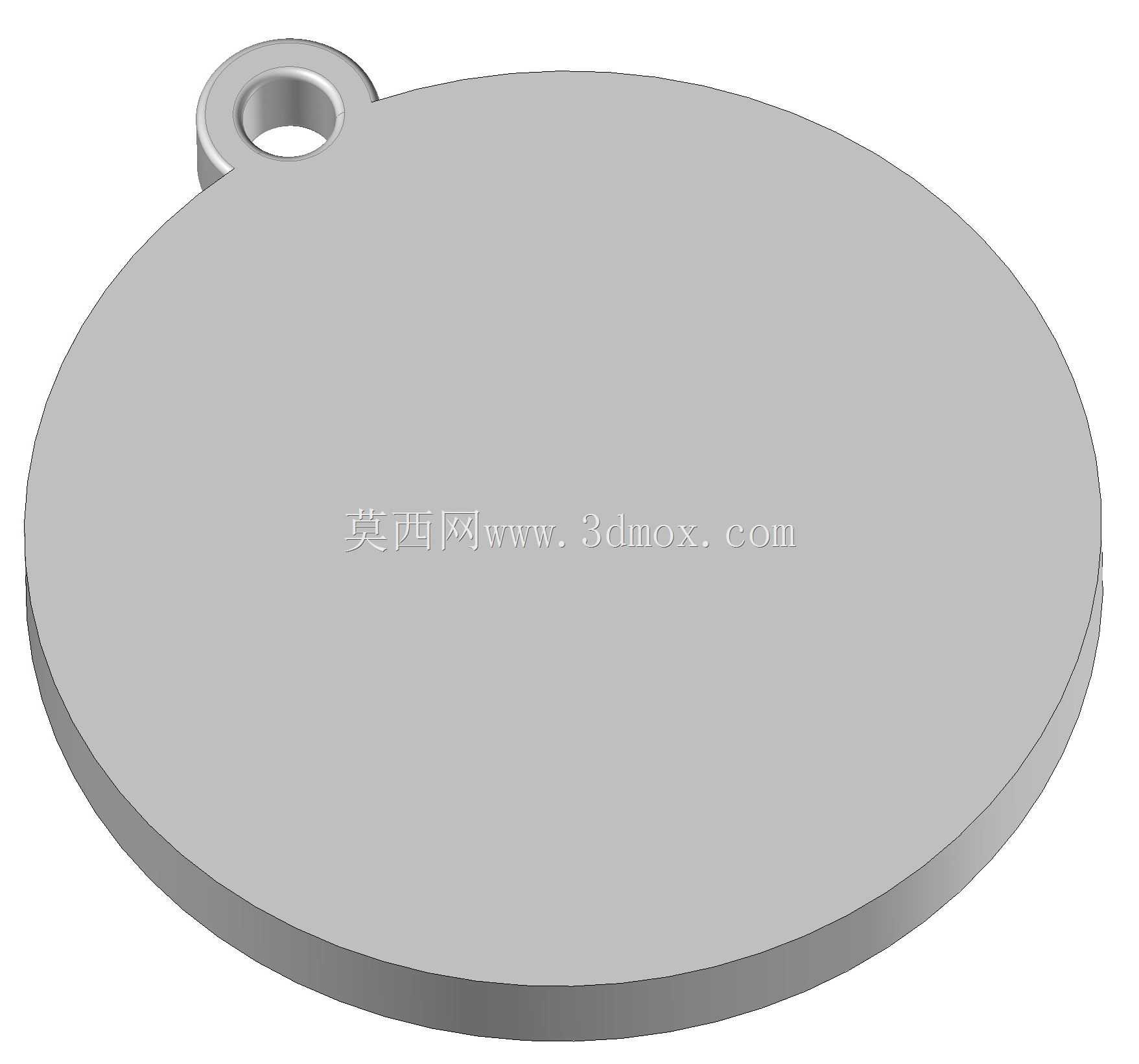

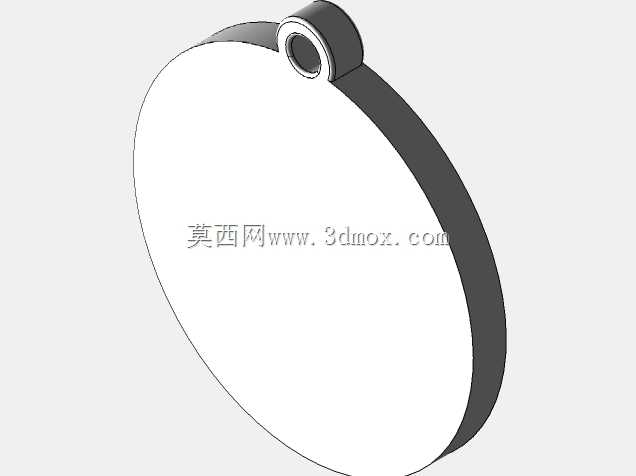

这款带挂孔的圆形代币结构，核心应用场景覆盖商超自助购物车解锁、寄存柜身份识别、会员专属权益标识等线下零售终端场景，日常使用中需要频繁插拔、与锁具卡槽反复摩擦，同时还要满足用户挂在钥匙串、包袋挂环上随身携带的使用需求，因此在结构设计阶段需要兼顾耐磨性能、便携性与识别面的平整性。从实际使用的尺寸边界来看，主体圆形有效区域的轮廓尺寸与1欧元硬币保持一致，这个尺寸选型并非随意设定，而是匹配了市面绝大多数购物车锁具的卡槽公差范围，既不会因为直径过大卡滞在锁具插槽内，也不会因为尺寸偏小导致解锁时触发不到位，厚度控制在常规流通硬币的厚度区间，保证插入锁具时的行程适配，不会出现过厚插不进、过薄容易松脱掉落的问题。顶部的挂孔采用一体化凸台结构设计，没有采用在圆片本体直接冲孔的方案，主要是考虑到直接冲孔会压缩有效标识区域的可用面积，同时孔位边缘的应力集中问题会导致长期挂在钥匙环上反复晃动后，孔位处出现开裂断裂的情况；凸台式挂孔的结构让挂孔位置高出主体圆片平面，挂接钥匙环或者挂绳的时候，不会遮挡圆片正面的标识印刷或激光雕刻区域，同时凸台部分做了加厚处理，孔壁的厚度满足反复拉扯的强度要求，挂孔的内径尺寸适配常规尺寸的钥匙环、细挂绳，不会出现孔径太细穿不过常用挂具，或者孔径太大导致挂接后晃动幅度过大、磨损加剧的问题。主体圆片的边缘做了小半径的圆角倒边处理，没有保留尖锐的直角棱边，一方面是用户手持接触的时候不会被锐边划伤，另一方面插入购物车锁槽的时候，圆角边缘可以起到导向作用，不需要刻意对准槽位就能顺利滑入，降低日常使用的操作门槛，同时圆角结构也能减少边缘磕碰后出现卷边、毛刺的概率，延长代币的实际使用寿命。整个零件的结构采用等厚主体加局部凸台的设计，没有复杂的曲面或者倒扣结构，不管是采用金属冲压工艺批量生产，还是采用塑料注塑成型，都能实现快速脱模、高效量产，生产过程中的材料利用率也能保持在较高水平，适合大规模的商用投放场景。在设计建模阶段，需要重点控制几个关键公差：主体圆片的直径公差需要控制在锁具卡槽的适配范围内，避免尺寸超差导致无法通用；挂孔的中心与主体圆片的中心同轴度需要保证，避免挂接后出现歪斜，影响标识面的展示效果；上下两个平面的平面度需要控制，保证表面印刷或者激光打标的时候，标识内容清晰平整，不会因为平面凹凸导致打标深浅不一、印刷漏墨的问题。另外考虑到代币在使用过程中会频繁与钥匙、其他金属物件摩擦，主体平面的粗糙度要求不需要过高，适度的哑光质感反而能掩盖日常使用产生的细微划痕，保持外观的整洁度，而挂孔的内壁需要做适当的光滑处理，减少与挂环、挂绳之间的摩擦损耗，避免长期磨损后孔壁变薄断裂。从安装使用的边界来看，这款代币不需要额外的装配组件，本身就是独立的功能件，挂孔位置可以直接穿入挂接件完成随身固定，使用时直接握持主体部分插入对应锁具的卡槽即可，解锁后拔出可以直接挂回随身位置，不需要额外的收纳结构，整体结构没有易脱落的小部件，不会出现使用过程中零件散落的问题。针对不同的使用场景，这个结构还可以做适配性调整，比如用于儿童乐园的寄存代币时，可以在表面做防滑纹理提升握持摩擦力，用于会员专属代币时，可以在凸台位置增加专属的凹凸标识提升辨识度，但核心的尺寸基准、挂孔结构、边缘处理逻辑都可以保持通用，不需要重新做整体结构的重构，能大幅降低衍生场景的设计迭代成本。
