钣金折弯安装固定支架结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:336021
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计

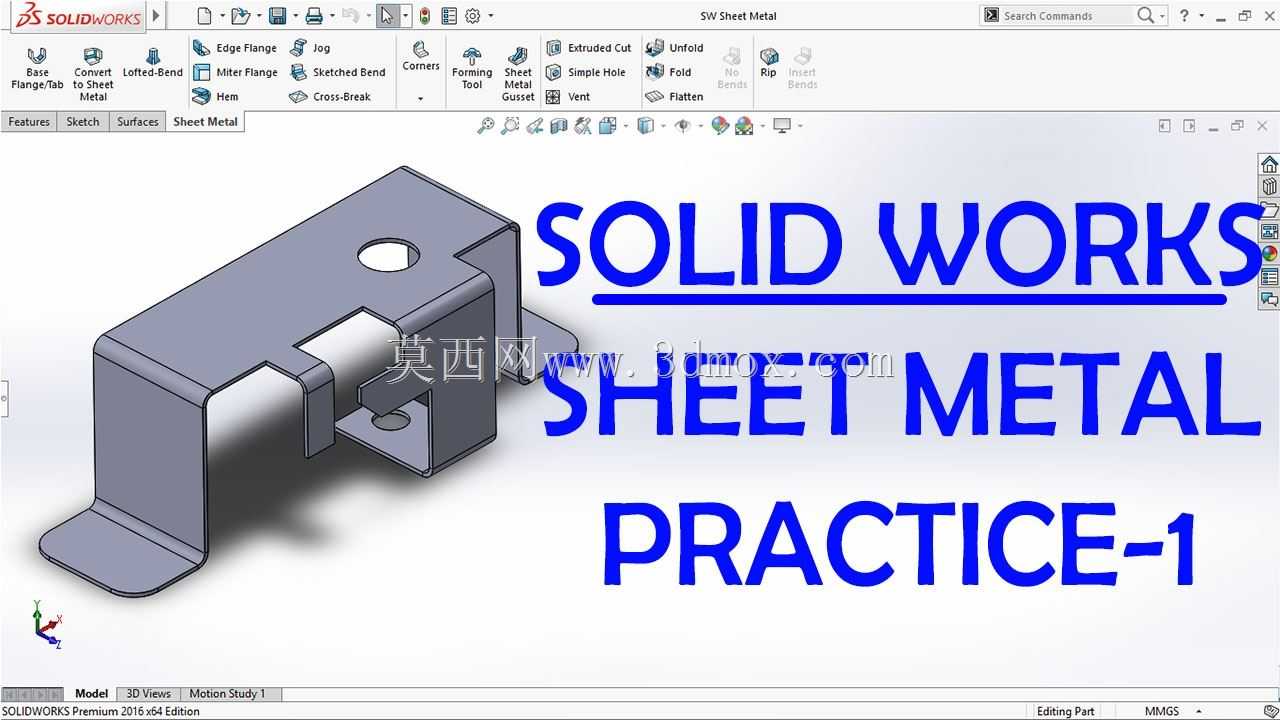

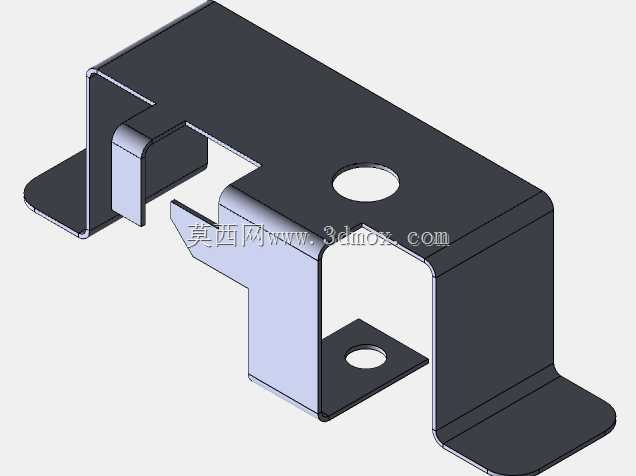

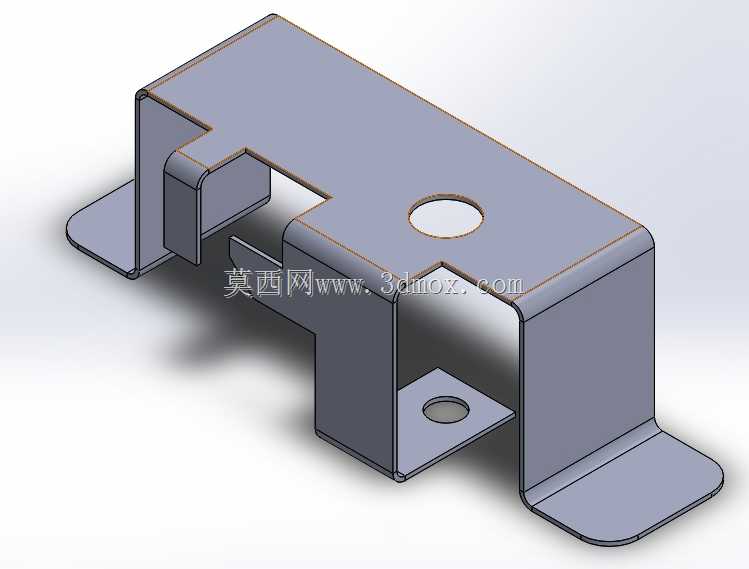

这类钣金折弯支架在工业装配场景里的应用覆盖极广,小到低压电控柜内部的元件挂载、小型自动化设备的走线承托,大到输送线侧边的感应开关固定、工装夹具的辅助定位支座,都能见到同结构类型构件的身影,核心作用是在两个存在高度差、安装面不共面的部件之间,提供刚性足够的连接过渡,同时依托钣金件本身的加工特性,把加工成本控制在批量生产可接受的区间内。从实际使用的功能特性来看,这个构件没有多余的冗余结构,所有折弯边的设置都对应明确的功能需求:两侧向下延伸的折弯边形成了主要的支撑立壁,刚好可以跨骑在宽度匹配的型材或者安装基座上,避免安装时出现横向的窜动;两端向外翻出的平直耳片是主要的安装固定位,耳片上预留的安装孔可以直接穿入螺栓,和下方的基座完成锁附,不需要额外增加焊接的连接支座,减少装配环节的工序数量;顶面中间的开孔则是为了给上方挂载的部件提供避让或者穿装固定件的空间,比如安装光电传感器时,线缆可以直接从这个开孔穿过,避免线缆在支架外侧被剐蹭磨损,也能让整体装配的走线更规整。做这类钣金件的结构设计时,首先要卡准的是安装边界的尺寸限制,比如两个立壁之间的内空尺寸,必须和下方要跨接的基座宽度保留0.2到0.5mm的间隙,间隙太小会出现装配卡滞,钣金件折弯时的角度误差很容易导致支架无法顺利卡入基座,间隙太大则会导致安装后存在旷量,设备运行产生振动时会出现支架晃动,长期使用可能造成连接螺栓松动。折弯边的高度设置也有讲究,不能一味追求支撑强度做过高的立壁,要结合板材的厚度核算折弯后的刚性,常规1.2到2mm厚度的冷轧钢板做这类支架时,立壁高度如果超过40mm,就要考虑在立壁上增加压筋结构来提升抗扭能力,不然侧面受力时很容易出现立壁变形,丧失定位精度;而如果立壁高度低于8mm,折弯时会因为折弯边太窄出现模具压不住料的情况,折弯角度无法保证稳定,废品率会大幅上升。耳片的外翻尺寸也要匹配安装螺栓的规格,比如用M4的螺栓固定时,耳片从立壁外侧向外延伸的宽度至少要留12mm,保证螺栓孔中心到板材边缘的距离满足强度要求,不会在锁附螺栓时出现耳片边缘开裂的问题,同时耳片的折弯处要预留合适的折弯内R角,不能直接做直角清角,不然折弯位置会出现应力集中,受冲击载荷时容易从折弯线位置断裂。另外,支架上的两个安装孔的位置度公差要控制在合理范围,不需要追求过高的加工精度,毕竟钣金件本身存在折弯回弹的误差,孔位公差设置在±0.15mm就完全能满足普通工业场景的装配需求,过高的公差要求只会不必要地提升冲压模具的加工成本,对于这类非精密定位的固定支架来说完全没有必要。实际建模过程中,还要提前考虑板材展开后的排样合理性,尽量让折弯线和板材的轧制方向保持一定的夹角,避免折弯时出现开裂,同时在不影响结构强度的前提下,尽量减少板材展开后的轮廓尺寸,提升板材的利用率,批量生产时这部分的成本节约会非常可观。还要注意所有的板材边缘都要做去毛刺处理的结构预留,尤其是耳片和立壁的边缘,不能有锋利的切口,避免装配工人安装时被割伤,这也是这类五金配件在结构设计时容易被忽略的细节。
